echangeur de vmc en feuille metalliques d’imprimerie offset

Comme promis des photos et dessins.

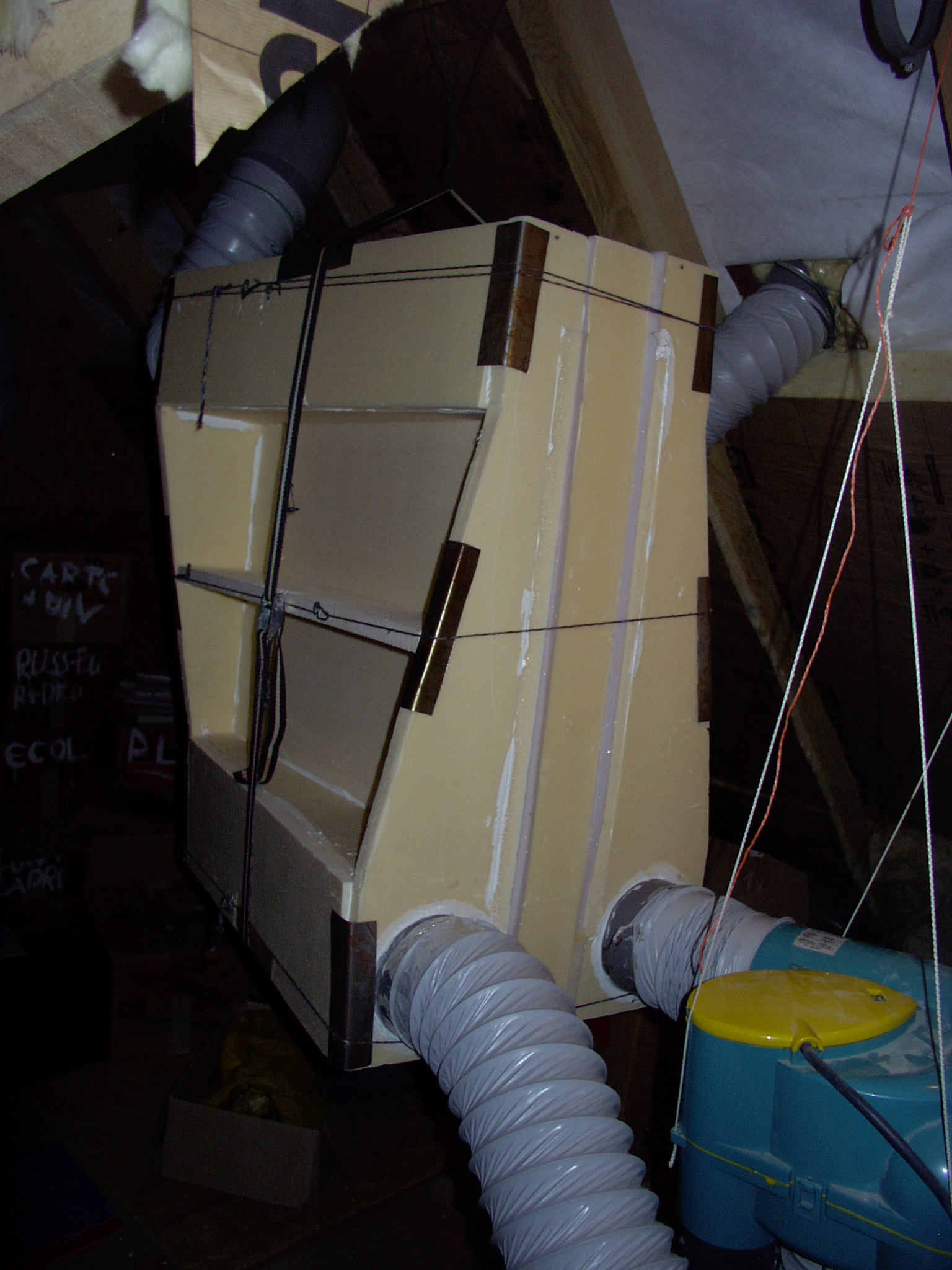

Sur la photo on voit l’échangeur pressé entre les deux répartiteurs, dont la forme est inversée pour que le chemin de l’air soit identiquement réparti, bon c’est comme un radiateur. La forme biscornue est due au fait que les canaux de répartition vont en s’amenuisant, Le serrage est un peu rudimentaire ici avec de simple ficelles et de bout de cornières en tôles pour protéger le styrodur.

Le plus pointu c’est le pliage des tôles et leur collage sous pression.
Il faut se trouver des grosses cornières et fabriquer une charnière latérale facile à démonter ainsi qu’un dispositif de serrage. Mon premier modèle ne valait rien mais j’ai déjà des idées pour mieux faire.

vmc2f
echangeur schema
ech
ech
