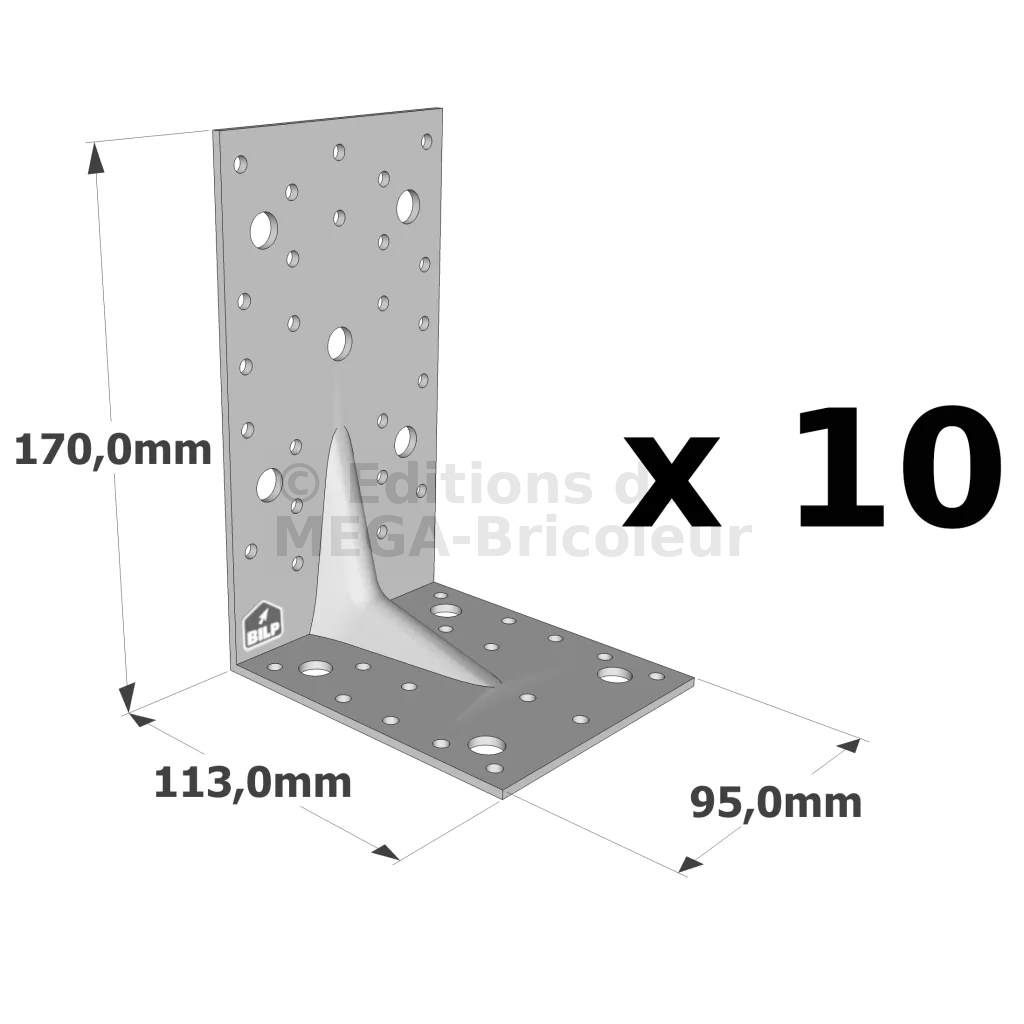

Grande équerre renforcée - Réf. E20/3_10
-
RéférenceE20/3_10
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Perçages Aile B16Ø5, 4Ø11
-
Code EAN3523140208220
-
Fixation BOIS/BOIS - clouage total2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation BOIS/BOIS - clouage partiel2 équerres Aile A : 12 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 9 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation BOIS/support rigide - clouage total2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
-
Fixation poutre bois sur poteau bois - Clouage partiel2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 8 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation poteau bois sur poutre bois2 équerres Aile A : 18 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation poutre CLT sur poutre CLT2 équerres Aile A : 5xSSH10x80 ou Aile B : 4xSSH10x80
-
Perçages Aile A24Ø5, 5Ø11
-
Fixation BOIS/support rigide - clouage partiel2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)

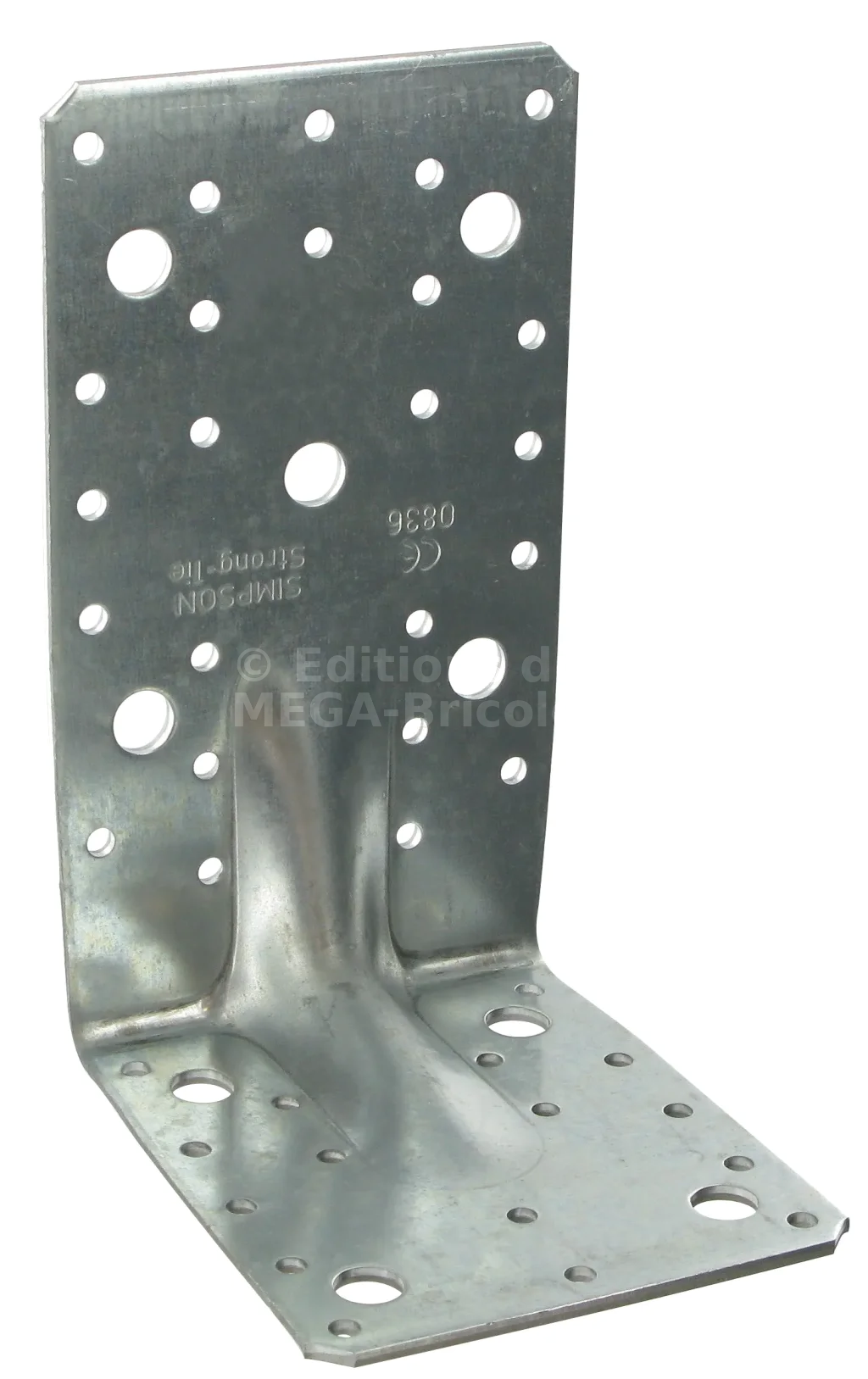

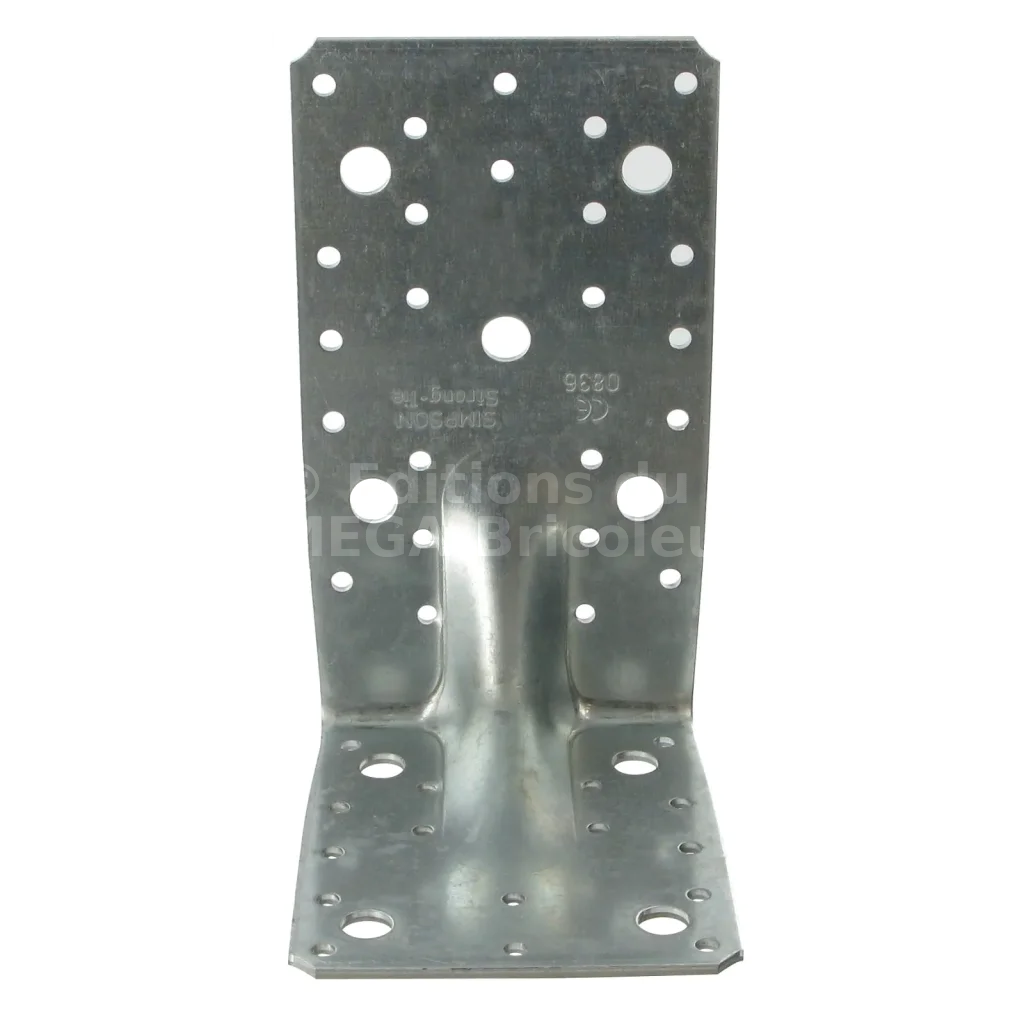

Grande équerre renforcée E20/3
Les équerres renforcées E20/3 sont les plus performantes de notre gamme. Elles s’adaptent à toutes les configurations d’assemblages structurels qu’il s’agisse de liaisons sur bois ou sur béton.
Caractéristiques
Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Très résistante aux efforts de traction et cisaillement,
- Grande polyvalence d’utilisation.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques

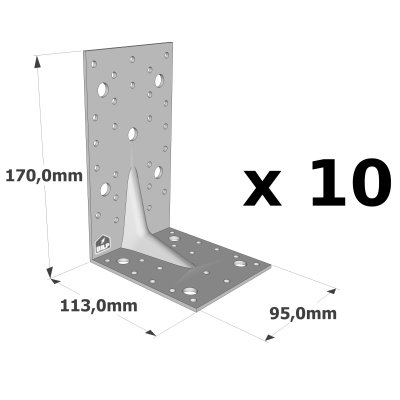

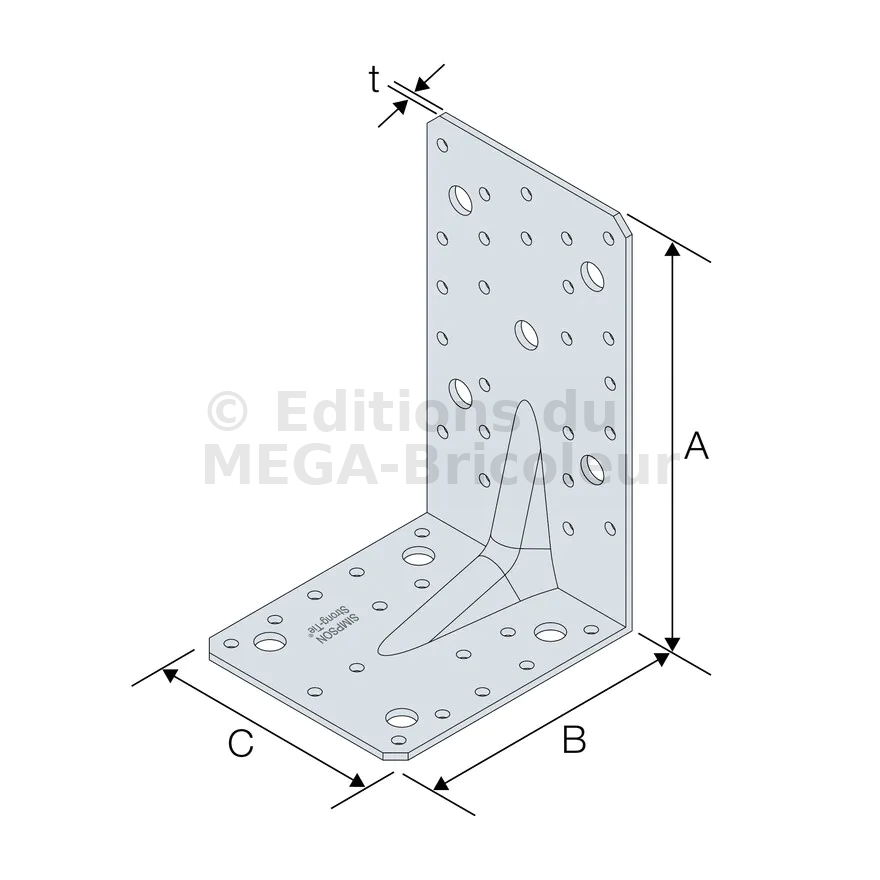

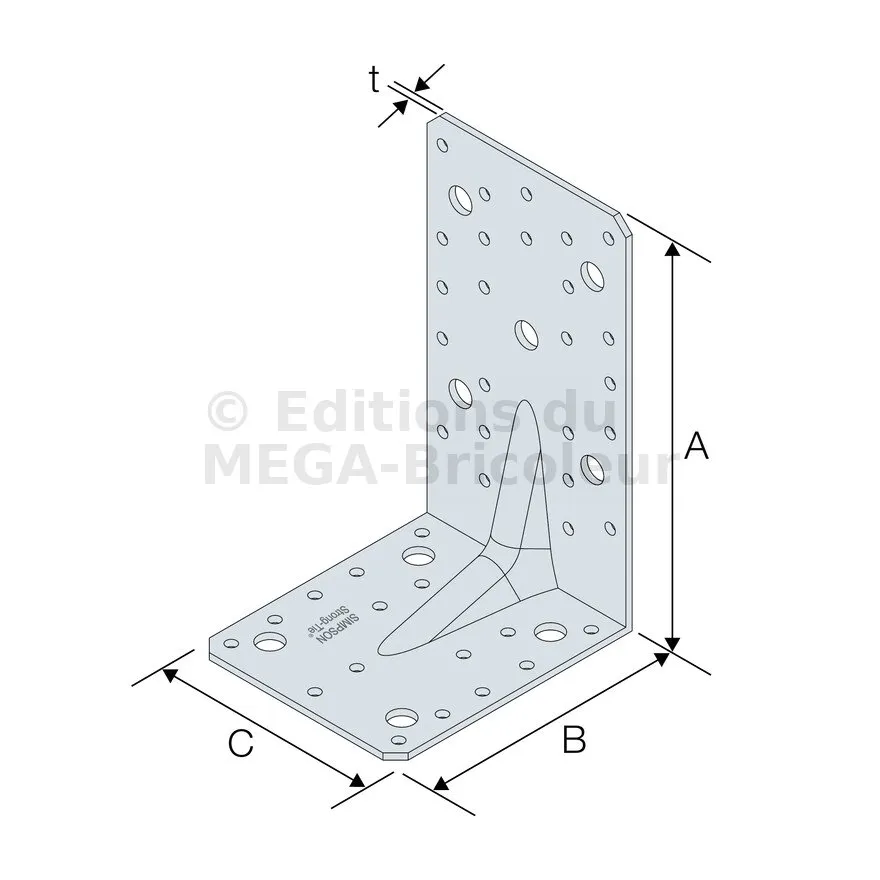

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
E20/3 | 170 | 113 | 95 | 3 | 24 | 5 | 16 | 4 |

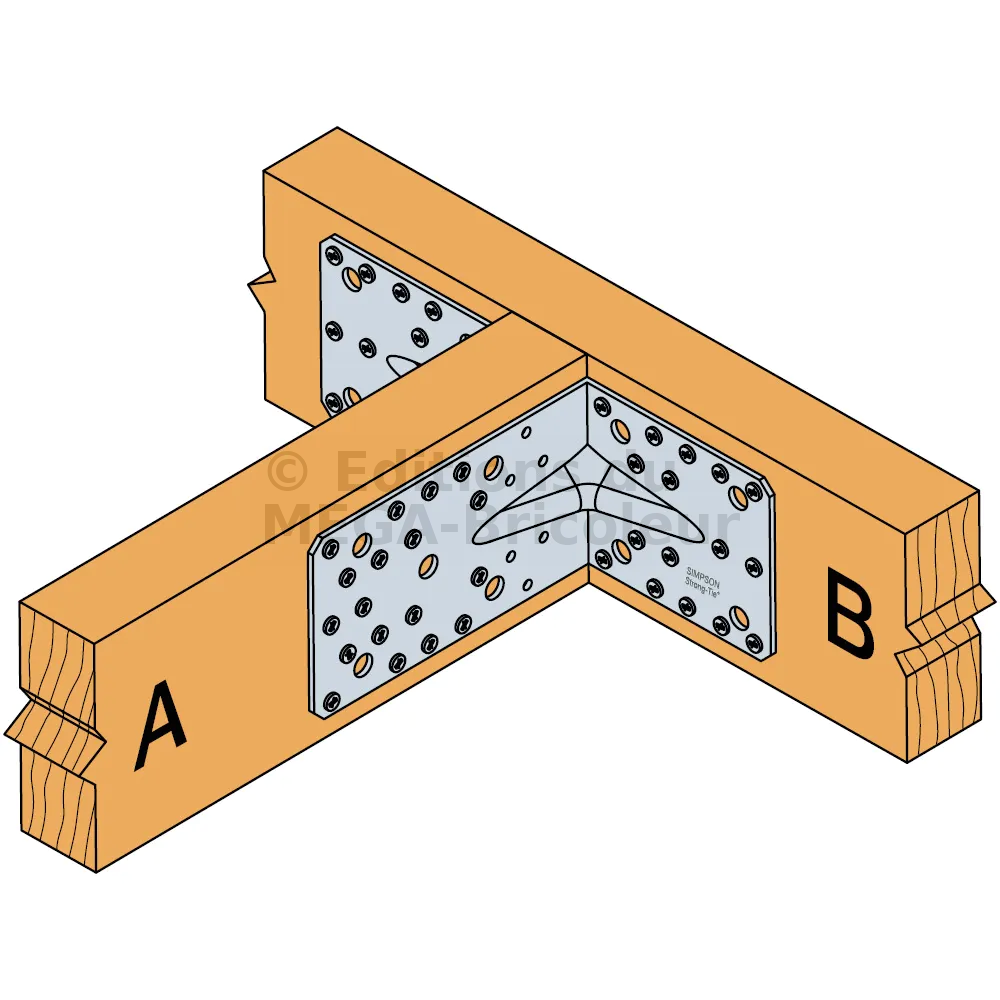

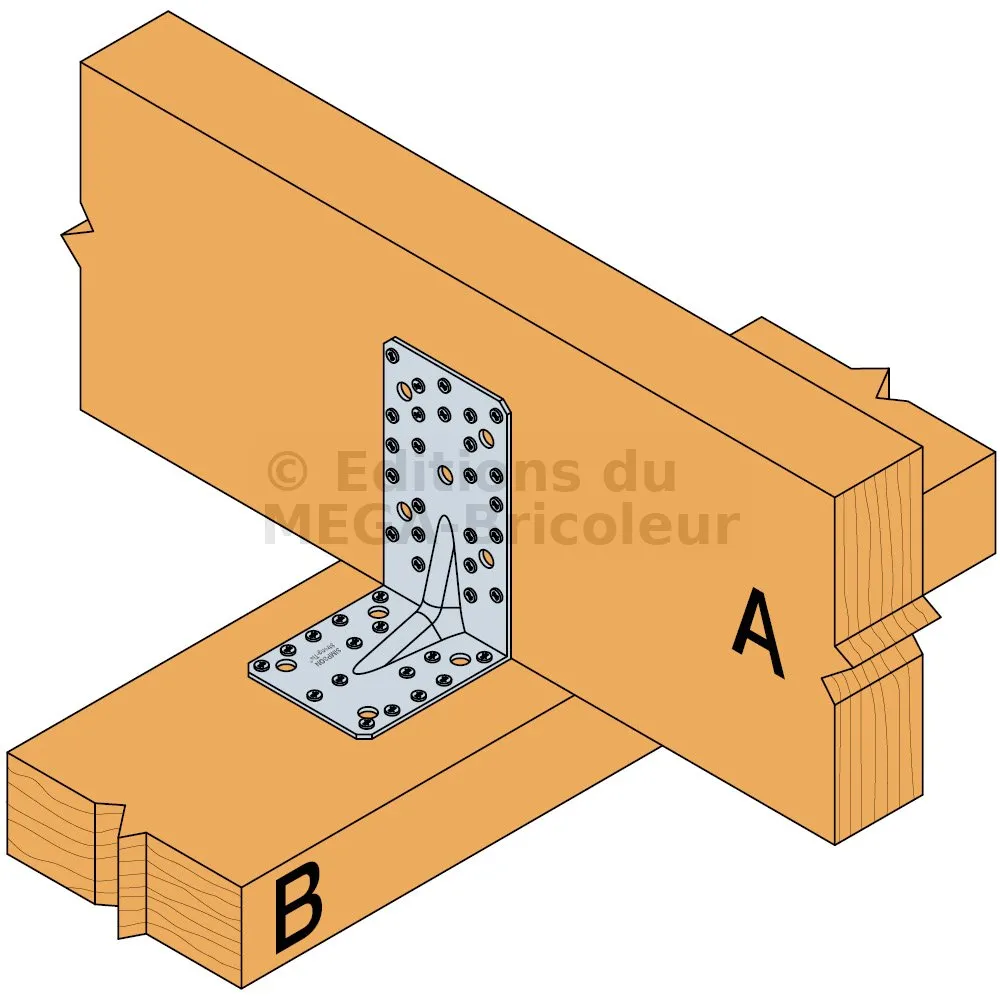

Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
E20/3 | 24 | 16 | 7.34 | 8.95 | 11.77 | 14.71 | 19.89 | 21.86 | 26.61 | 28.31 |
Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
E20/3 | 12 | 9 | 5.56 | 6.78 | 8.78 | 10.97 | 15 | 16.48 | 20.22 | 21.51 |
Valeurs caractéristiques - Connexion poutre bois sur poteau bois - 2 équerres - Clouage partiel
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
E20/3 | 13 | 8 | 5.56 | 6.78 | 8.78 | 10.97 | 11.77 | 12.93 | 15.91 | 16.92 |
Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres
Références | Valeurs caractéristiques - Connexion poteau bois sur poutre bois | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R2.k = R3.k | ||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
E20/3 | 18 | 16 | 12.67 | 15.45 | 19.31 | 24.14 |
Valeurs caractéristiques - Connexion bois sur béton - 2 équerres - Clouage total
Références | Valeurs caractéristiques - Connexion bois sur support rigide - Clouage total | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
E20/3 | 24 | CNA | 4 | Ø10 | 53.7 | 65.5 | 71 | 88.8 | 39 | 42.9 | 44.7 | 47.5 |
Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage partiel
Références | Valeurs caractéristiques - Connexion bois sur support rigide - Clouage partiel | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
E20/3 | 13 | CNA | 4 | Ø10 | 30.2 | 36.9 | 40 | 50 | 25.4 | 28 | 29.1 | 31 |

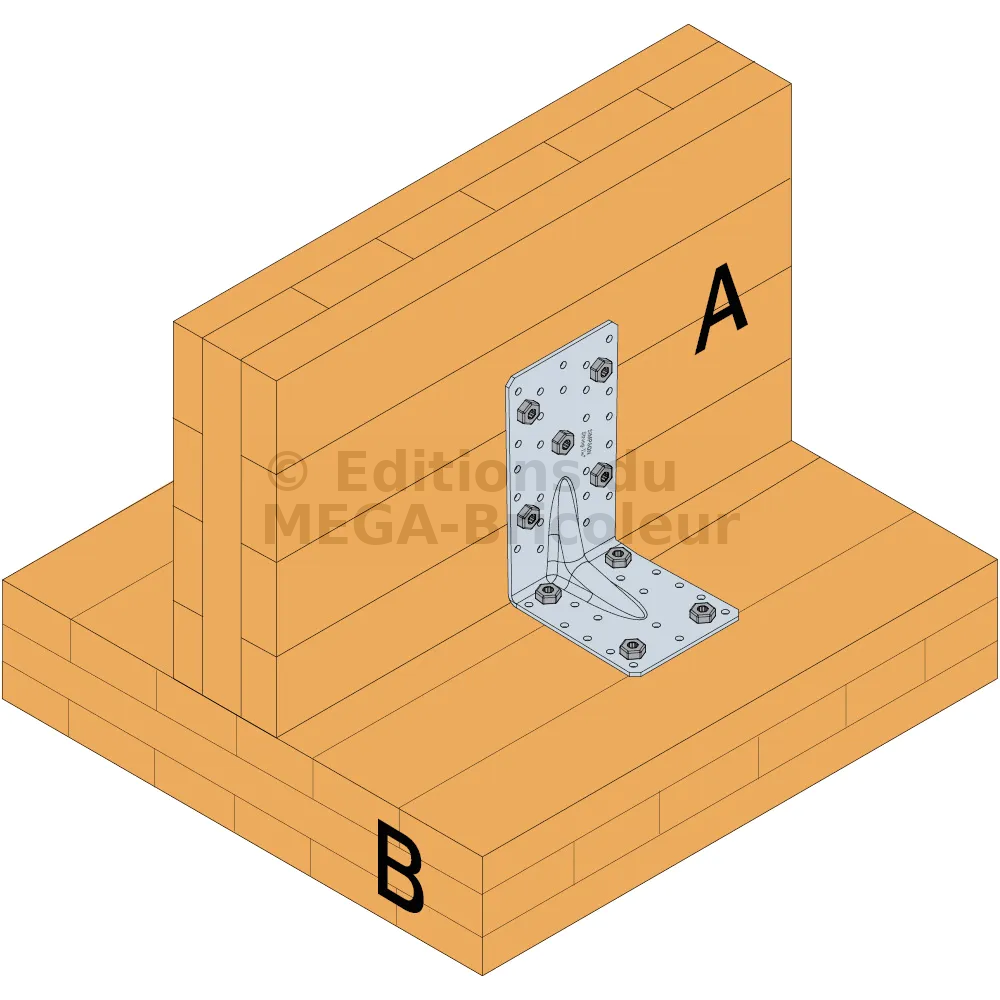

Valeurs caractéristiques - CLT sur CLT - Vis connecteurs Ø10 - 2 équerres
Références | Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø10 - 2 équerres | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Quantité | Type | Quantité | Type | SSH10x80 | SSH10x80 | |
E20/3 | 5 | SSH | 4 | SSH | 29 | 26 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou CNA Ø4.0x50 mm,
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
- Boulons,
- Tirefonds,
- SSH Ø 10.0 x 80 mm (CLT / CLT)
Sur béton :
Support béton plein :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,

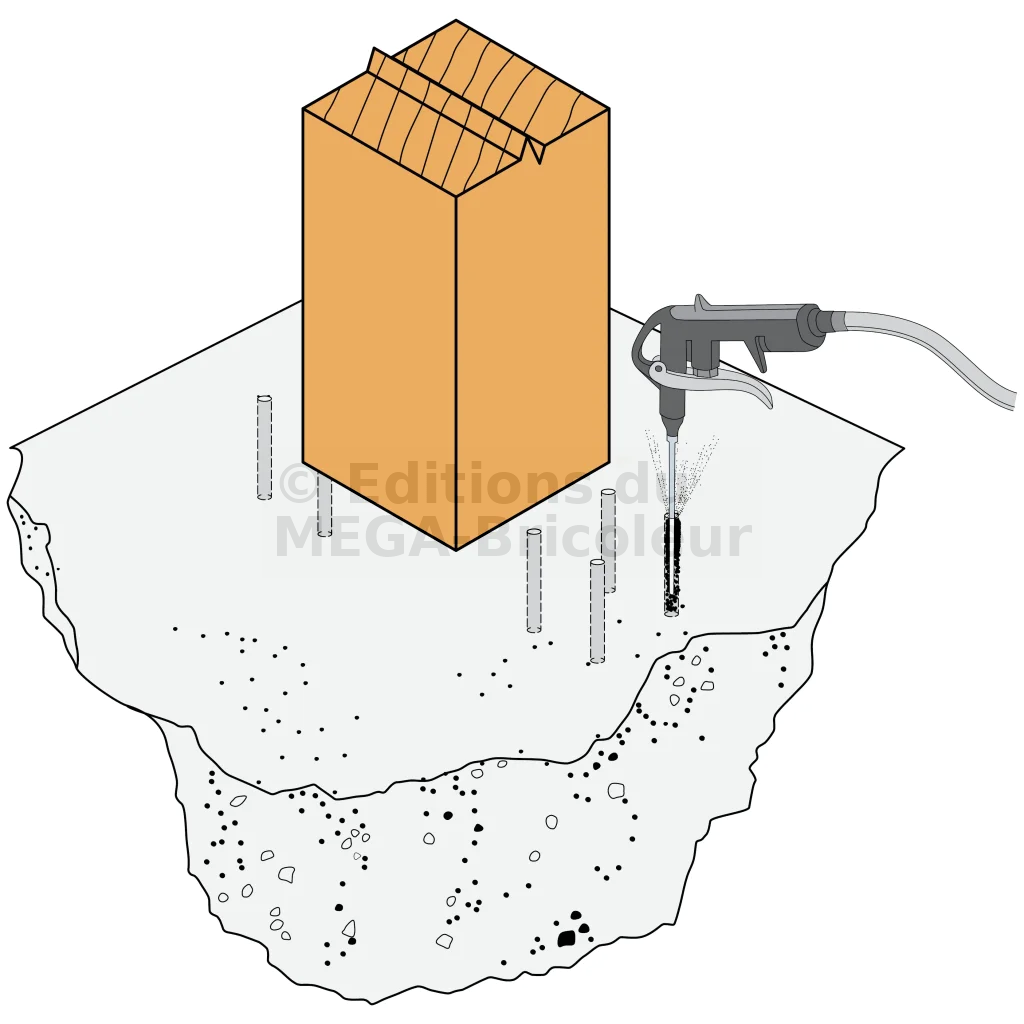

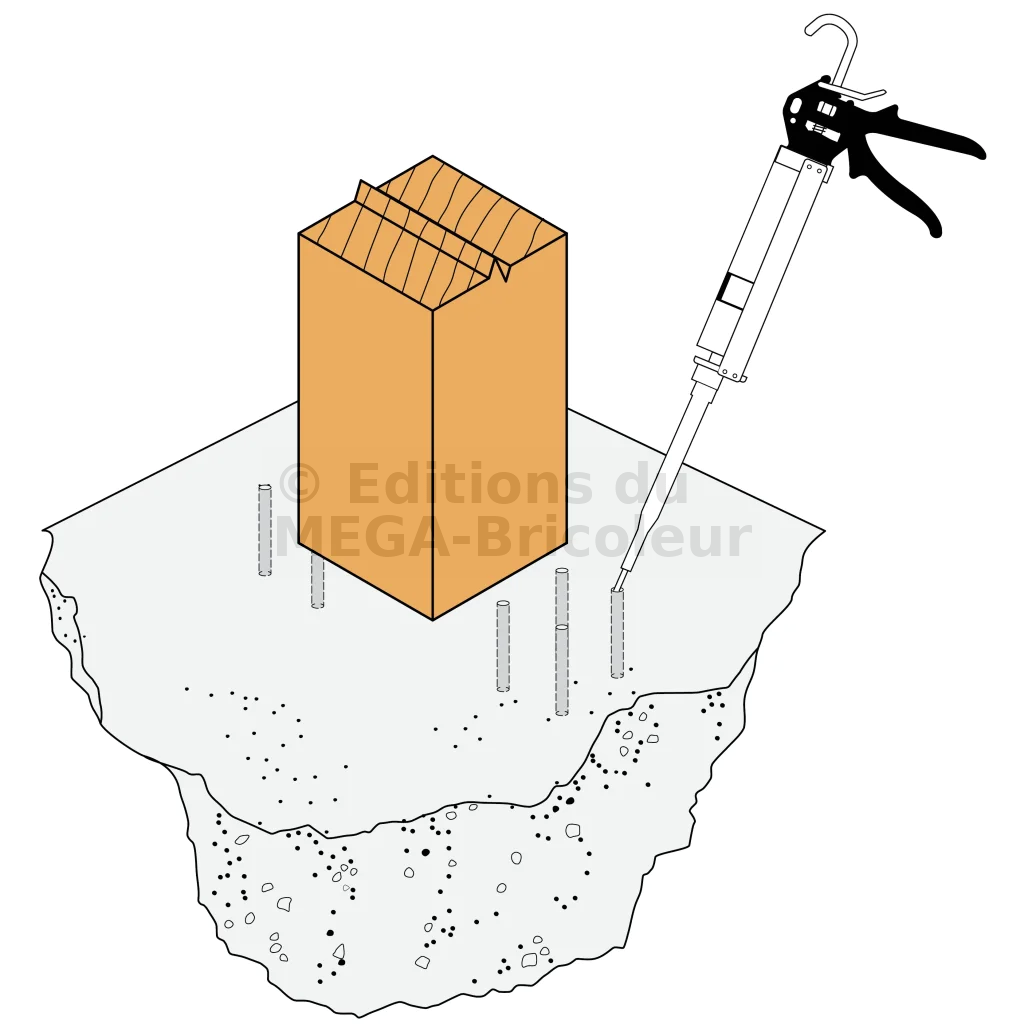

- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.
Sur acier :

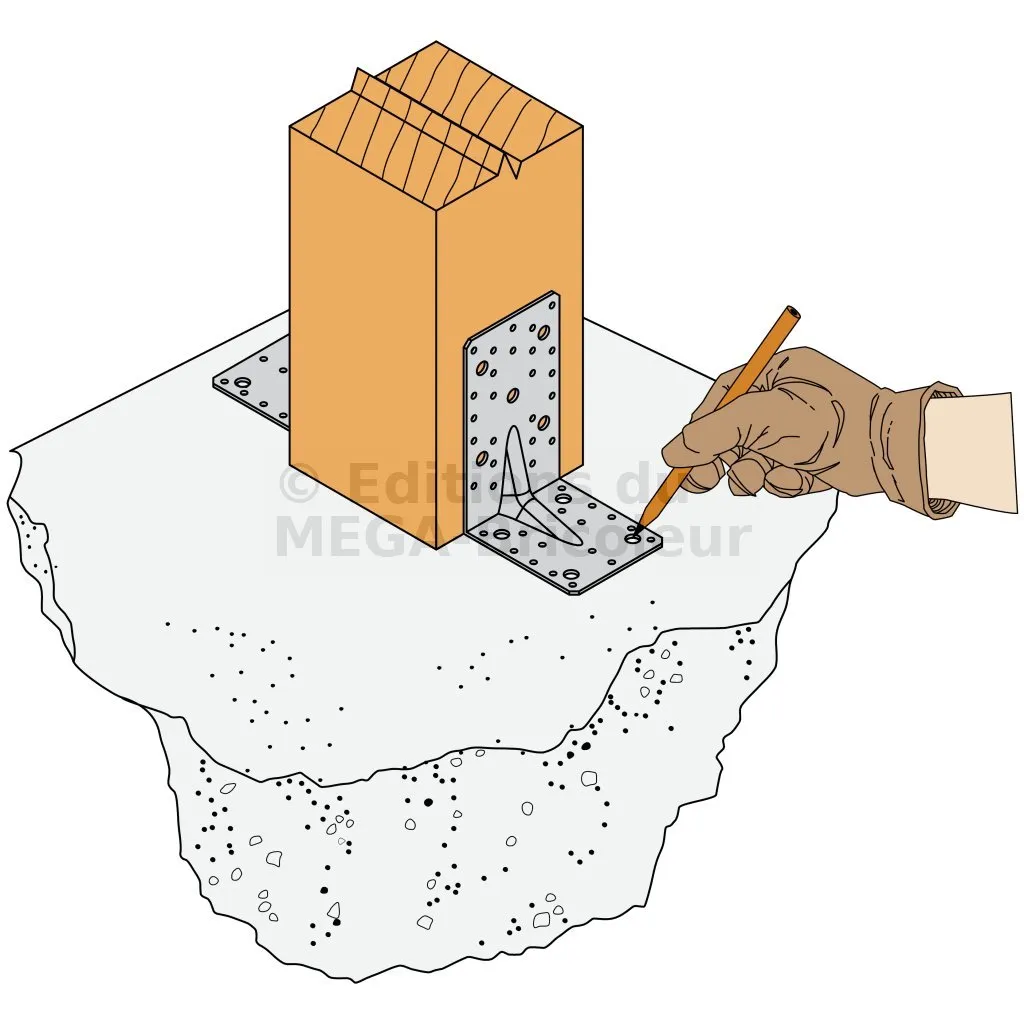

Installation

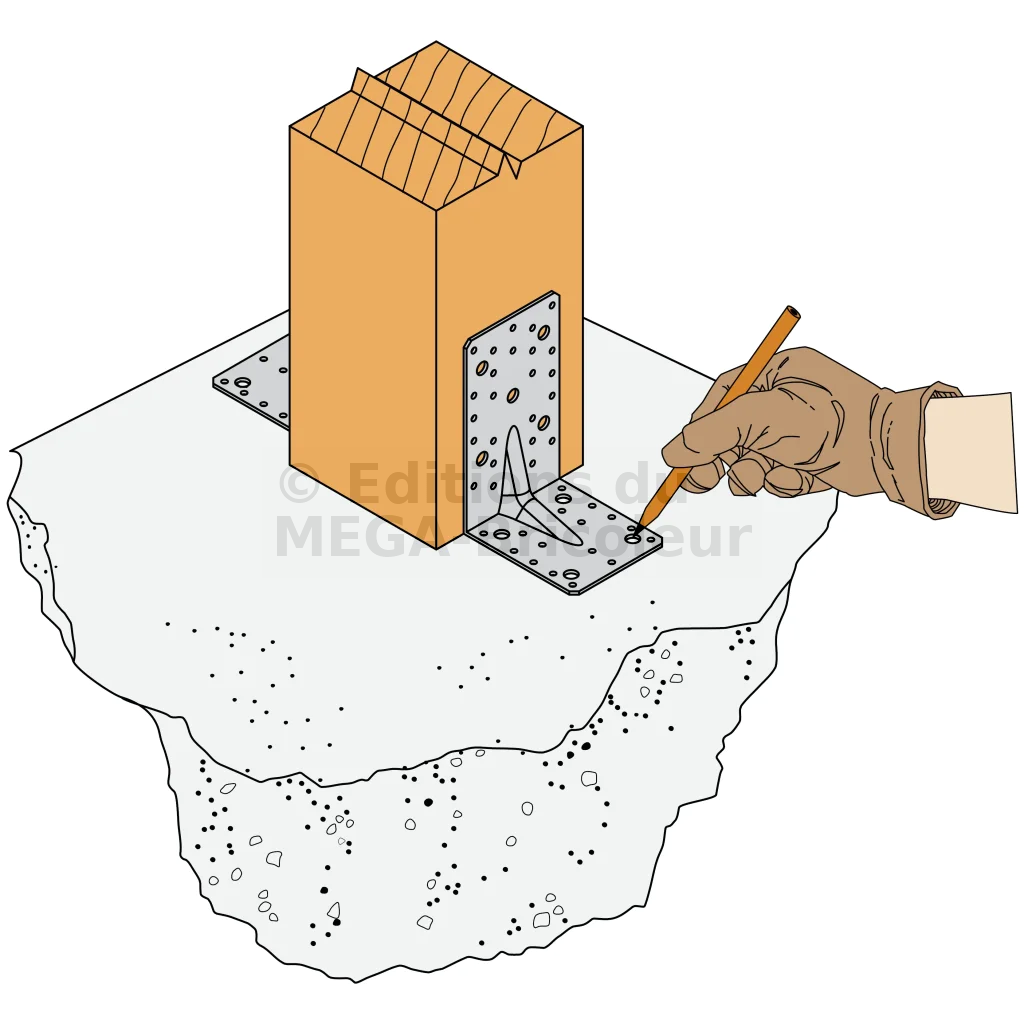

1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

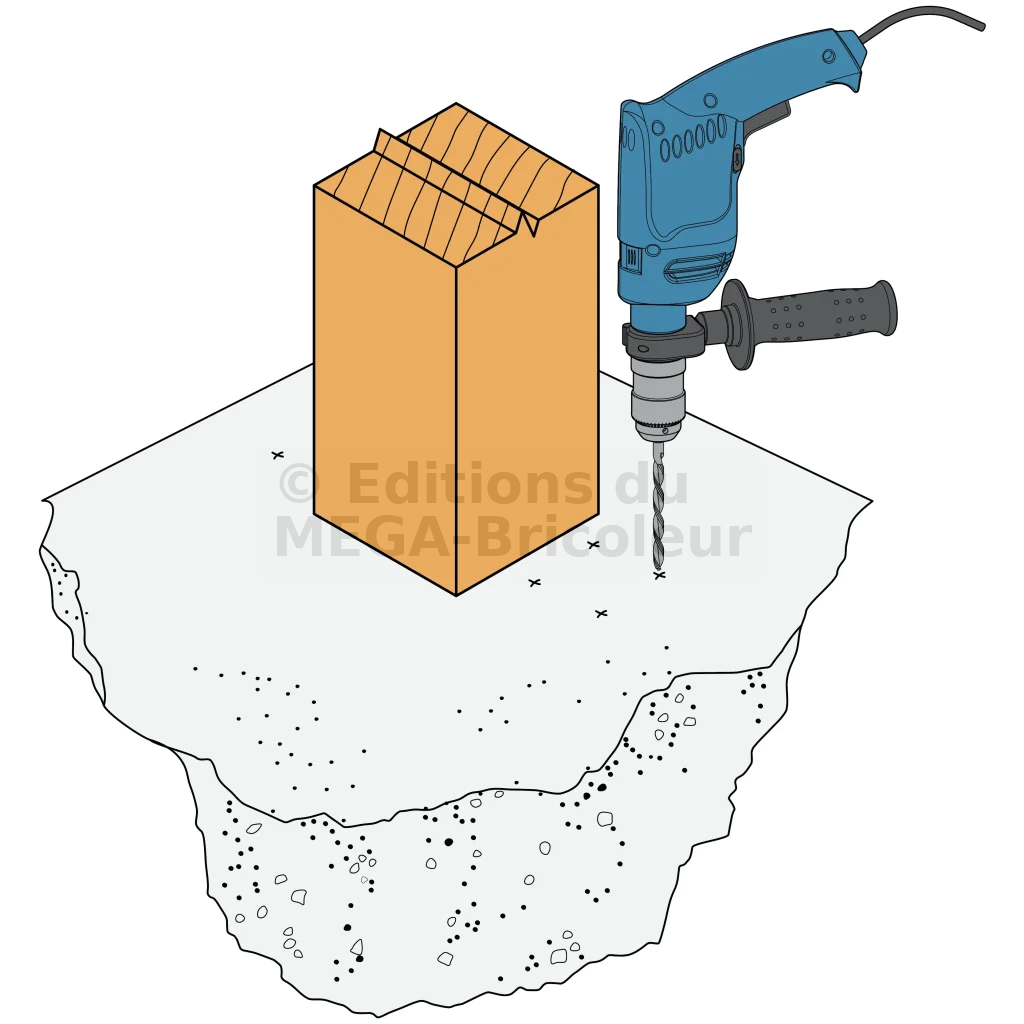

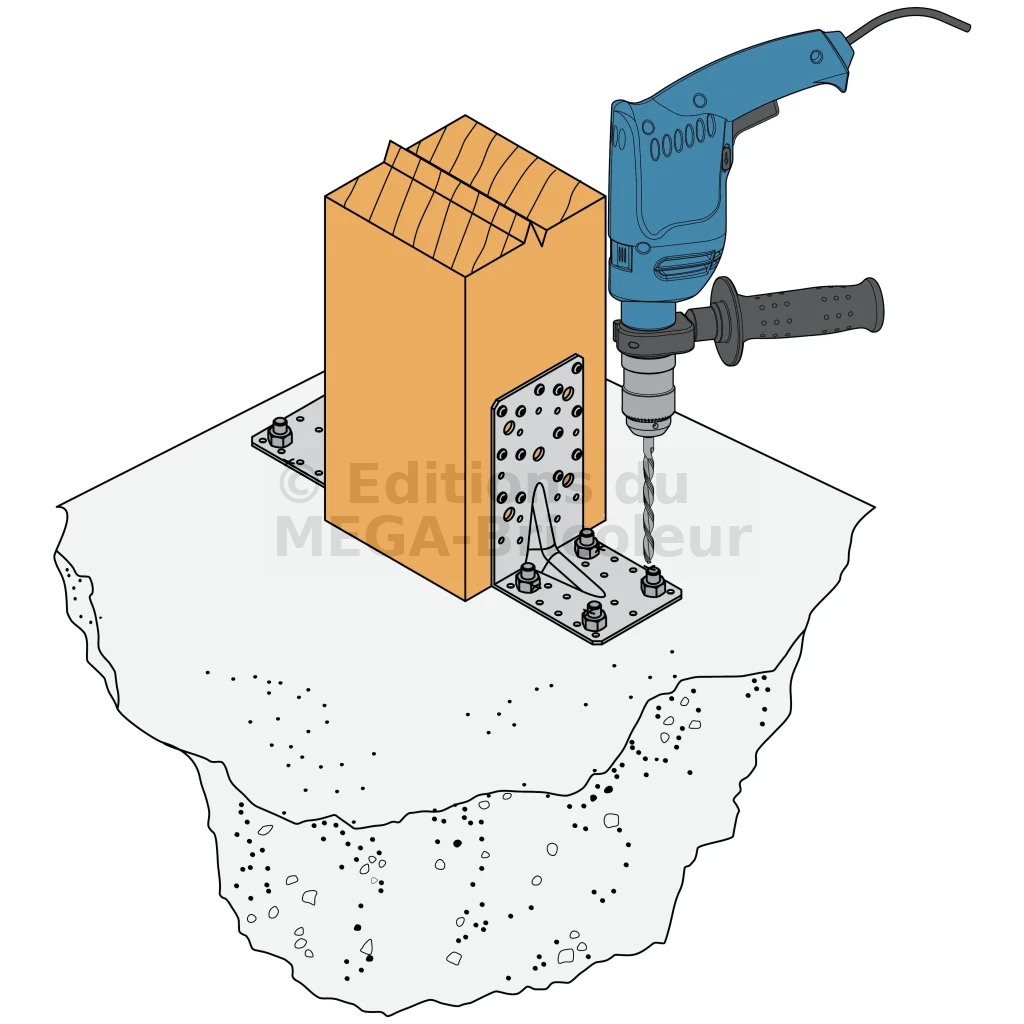

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
