Ancrage pour montant d’ossature 40x494x54mm épaisseur 4mm - Réf. AH49050/4-FR
-
RéférenceAH49050/4-FR
-
Epaisseur2mm
-
FabricationFrançaise
-
MatériauAH29050/2-FR : acier galvanisé S250GD + Z275 suivant NF EN 10346 ; Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud.
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B1Ø13
-
Perçages Aile A36Ø5
-
Largeur40mm
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;
Matière
– Acier galvanisé S250GD + Z275 suivant NF EN 10346, ép 2 mm,
– Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud, ép 10mm.
Avantages
– Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,
– Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
– Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : la dissipation d‘énergie s‘effectue ainsi au niveau du couturage.
Applications
Support
– Porteur : bois, béton,
– Porté : bois.
Domaines d’utilisation
– Montants ossature bois.
Données techniques

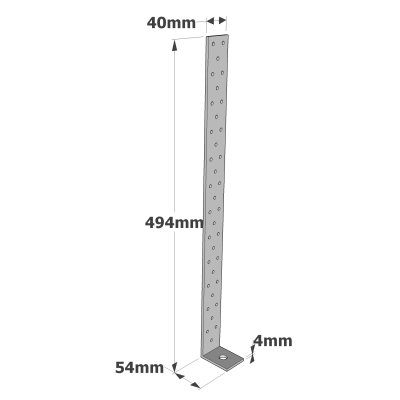

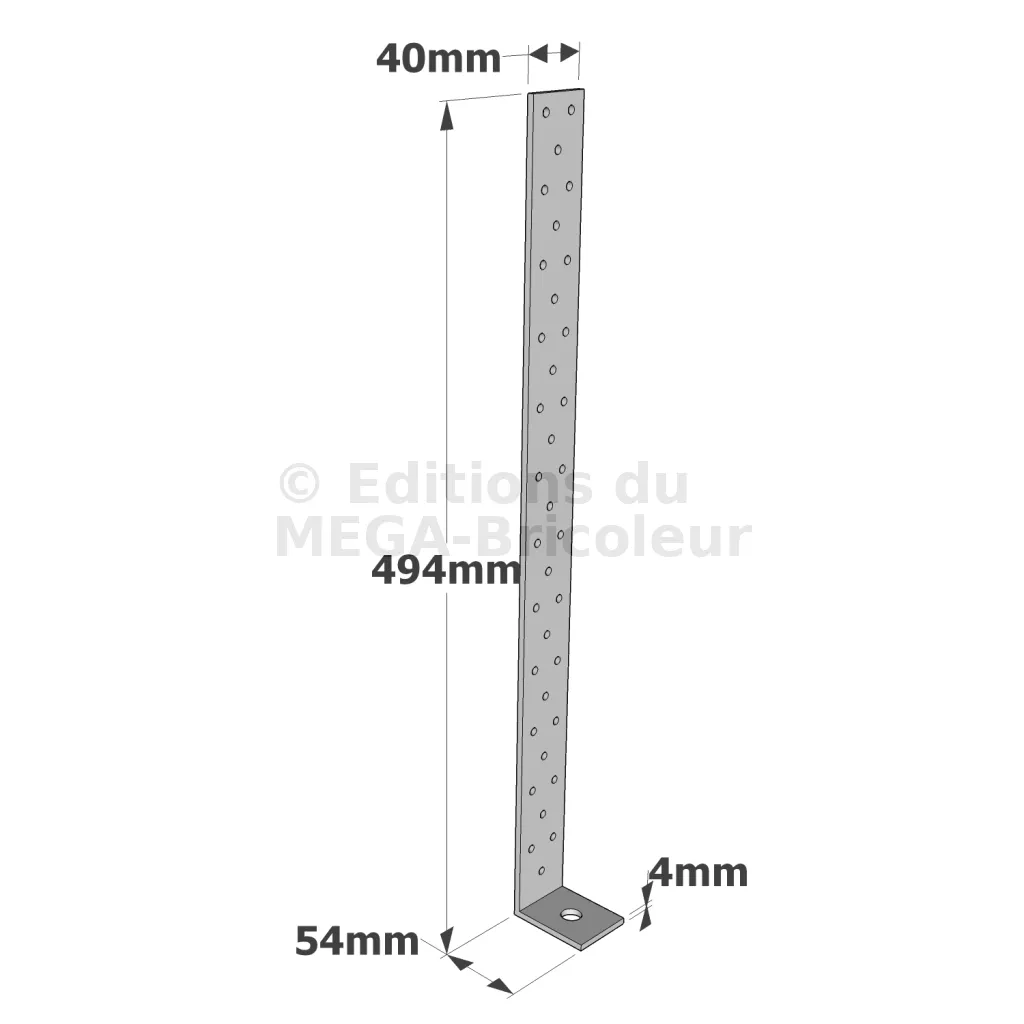

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | |
| AH29050/2-FR | 292 | 52 | 40 | 2 | 23 | 1 |
| AH39050/2-FR | 390 | 52 | 40 | 2 | 27 | 1 |
| AH49050/2-FR | 492 | 52 | 40 | 2 | 36 | 1 |
| AH29050/4-FR | 294 | 54 | 40 | 4 | 23 | 1 |
| AH39050/4-FR | 394 | 54 | 40 | 4 | 27 | 1 |
| AH49050/4-FR | 494 | 54 | 40 | 4 | 36 | 1 |

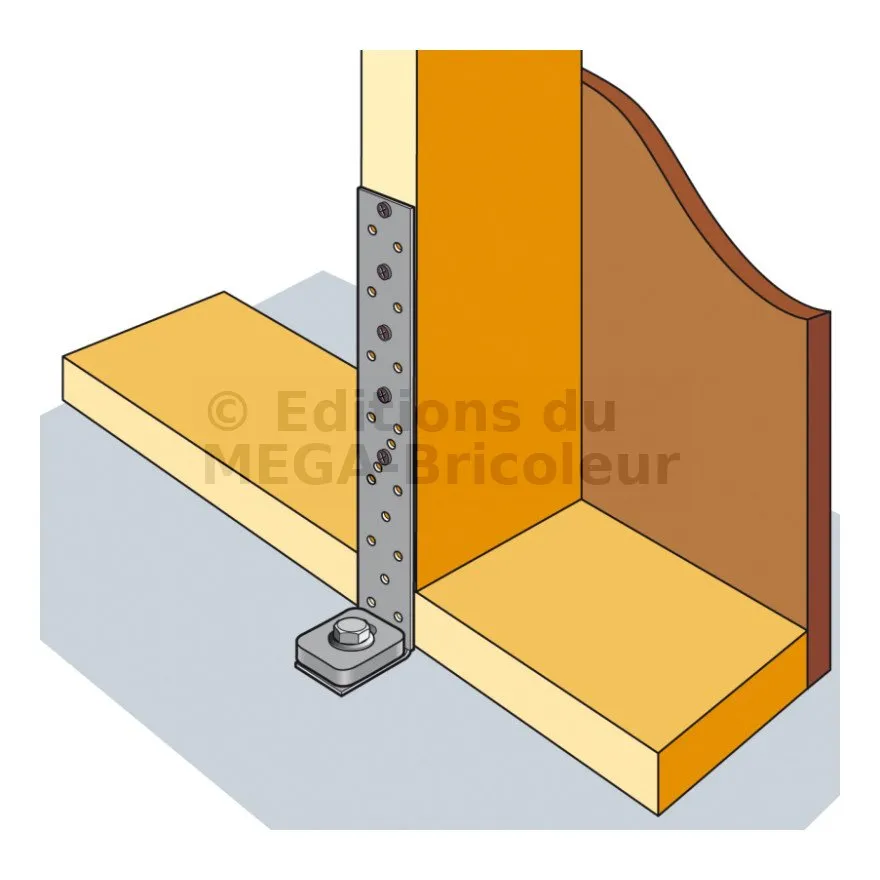

Valeurs caractéristiques - Configuration 1 - 1 lisse basse 45 mm
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k(1) | R1.k(3) | ||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | |
| AH29050/2-FR | 5 | CNA | 1 | Ø12 | 8.3 | 11.1 | 8.3 |
| AH39050/2-FR | 7 | CNA | 1 | Ø12 | 11.6 | 13.8 | 8.4 |
| AH49050/2-FR | 9 | CNA | 1 | Ø12 | 13.8 | 13.8 | 8.4 |
| AH29050/4-FR | 5 | CNA | 1 | Ø12 | 8.3 | 11.1 | 8.3 |
| AH39050/4-FR | 7 | CNA | 1 | Ø12 | 11.6 | 15.5 | 8.4 |
| AH49050/4-FR | 9 | CNA | 1 | Ø12 | 14.9 | 18 | 8.4 |
Pour la configuration 1, l’utilisation de 1 WA M12-119/20 ou AT-HP + LMAS12/150 est conseillée.
(1)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : (2.23 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1.
(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm et l’espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm.
Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.

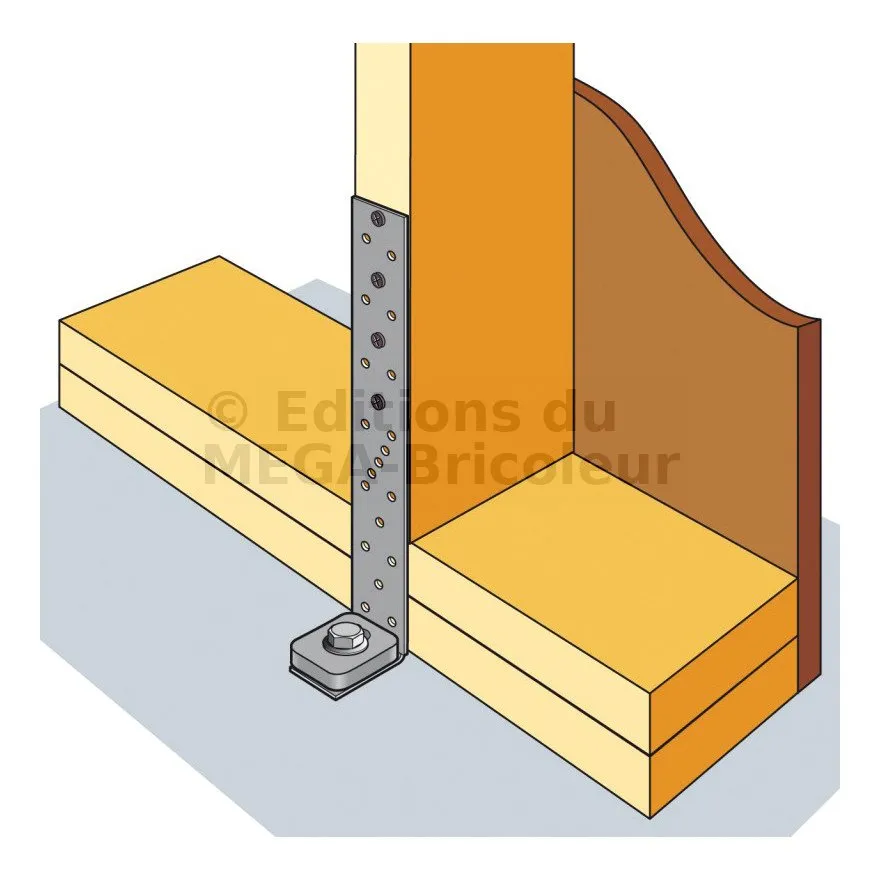

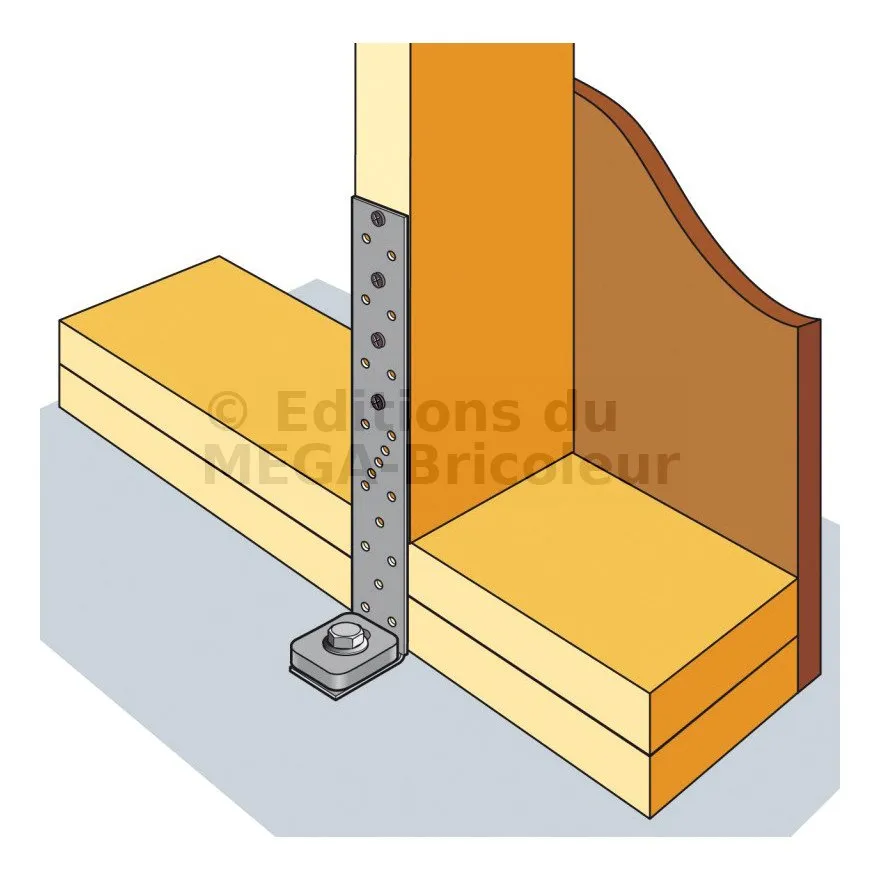

Valeurs caractéristiques - Configuration 2 - 2 lisses basses total max 100 mm
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k(1) | R1.k(3) | ||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | |
| AH29050/2-FR | 4 | CNA | 1 | Ø12 | 6.6 | 8.9 | 6.6 |
| AH39050/2-FR | 7 | CNA | 1 | Ø12 | 10 | 13.3 | 8.4 |
| AH49050/2-FR | 9 | CNA | 1 | Ø12 | 13.3 | 13.8 | 8.4 |
| AH29050/4-FR | 5 | CNA | 1 | Ø12 | 6.6 | 8.9 | 6.6 |
| AH39050/4-FR | 7 | CNA | 1 | Ø12 | 10 | 13.3 | 8.4 |
| AH49050/4-FR | 9 | CNA | 1 | Ø12 | 13.3 | 17.8 | 8.4 |
Pour la configuration 2, l’utilisation de 1 WA M12-119/20 ou AT-HP + LMAS12/150 est conseillée.
(1)La valeur caractéristique donnée est basée sur l’hypothèse d’une duréee de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : (2.23 x Fd / Nr.d)1.5 + (0.79 x Fd / Vr.d)1.5 < 1.
(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une duréee de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N=110 mm, ccr.sp = 215 mm and l’espacement est supérieur à scr.N=220 mm, scr.sp = 430 mm.
Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.

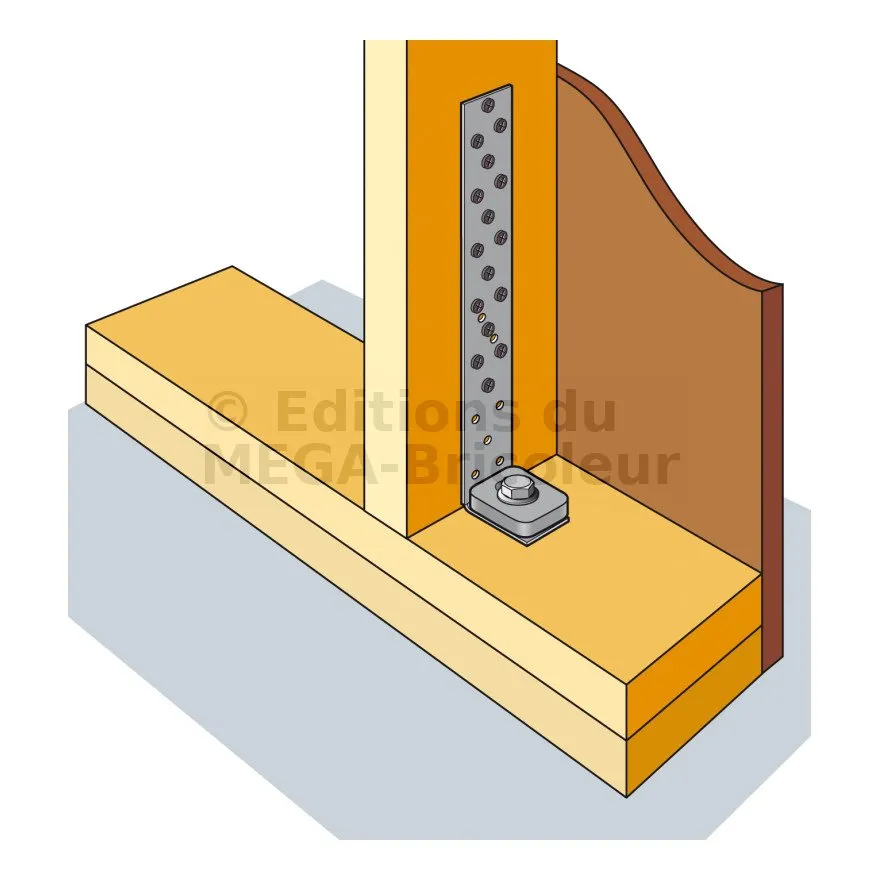

Valeurs caractéristiques - Configuration 3 - Intérieur mur
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | Résistances caractéristiques - résistance goujon WA incluse - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1.k(1) | R1.k(3) | ||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | |
| AH29050/2-FR | 16 | CNA | 1 | Ø12 | 11.4 | 11.4 | 11 |
| AH39050/2-FR | 16 | CNA | 1 | Ø12 | 11.4 | 11.4 | 11 |
| AH49050/2-FR | 16 | CNA | 1 | Ø12 | 11.4 | 11.4 | 11 |
| AH29050/4-FR | 16 | CNA | 1 | Ø12 | 17.3 | 17.3 | 11 |
| AH39050/4-FR | 16 | CNA | 1 | Ø12 | 17.3 | 17.3 | 11 |
| AH49050/4-FR | 16 | CNA | 1 | Ø12 | 17.3 | 17.3 | 11 |
* L’utilisation de pointes Ø4,0x50 dans la configuration 3 n’est possible que si l’épaisseur du montant est supérieure à 50 mm.
Pour la configuration 3, l’utilisation de 1 WA M12-219/120 ou AT-HP + LMAS12/150 est conseillée. est conseillée.
(2)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : ( (Fd +4.92 kN) / Nr.d)1.5 + (0.9 x Fd / Vr.d)1.5 < 1 et NRk.s ≥ 45.6 kN ; da ≥ 12 mm ; dn ≥ 8.8 mm.
(3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon WA est incluse avec les hypothèses suivantes correspondant à un ancrage isolé dans du béton non fissuré C20/25 avec renforcement normal : les distances au bord sont supérieures à ccr.N =110 mm, ccr.sp = 215 mm et l’espacement est supérieur à scr.N = 220 mm, scr.sp = 430 mm.
Pour tout autre durée de chargement ou classe de service, veuillez vous référer à l’ETA pour obtenir des résistances plus précises.
Fixations

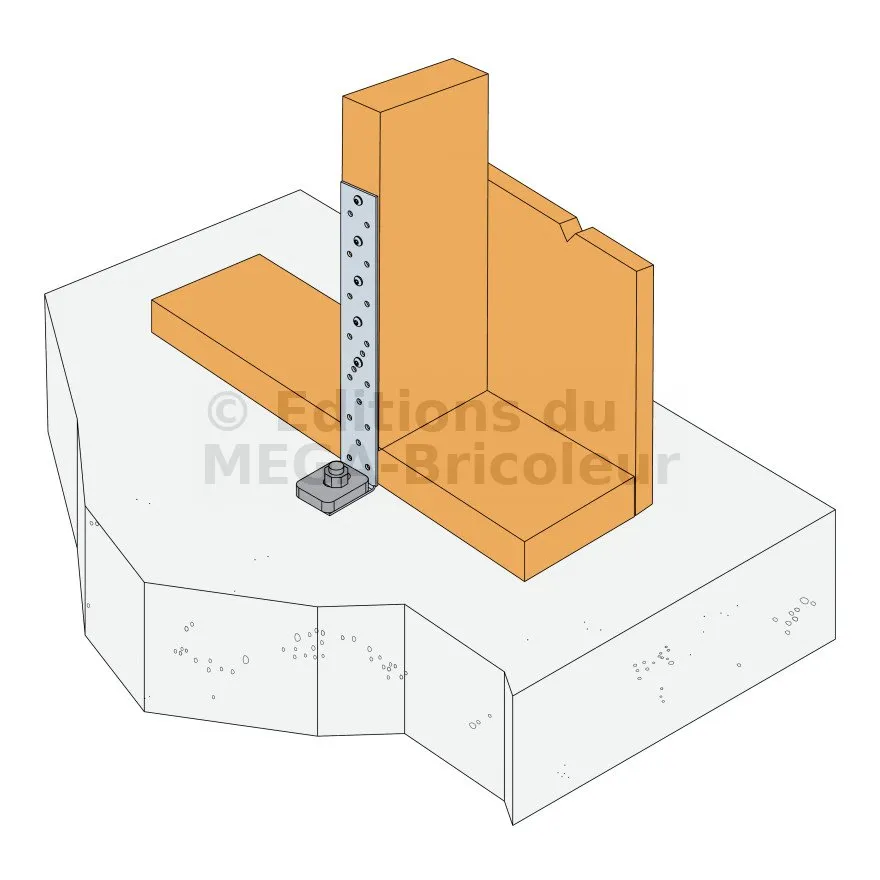

Sur béton :
Configuration 1 ou 2 :
– Cheville mécanique : WA M12-219/120 ,
– Ancrage chimique : résine AT-HP + tige LMAS12/150.
Configuration 3 :
– Cheville mécanique : WA M12-219/120,
– Ancrage chimique : résine AT-HP + tige filetée LMAS M12 avec un tfix supérieur à l’épaisseur de bois à traverser + 12 mm.
Sur bois :
– Pointes annelées CNA Ø4.0x35 ou CNAØ4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).
Installation
– Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords,
– L’utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous. Celle-ci évite le dépliage de l‘ancrage AH lors du soulèvement.
Préconisation d’emploi :
L’utilisation d‘ancrage AH + rondelle US40/50/10G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
