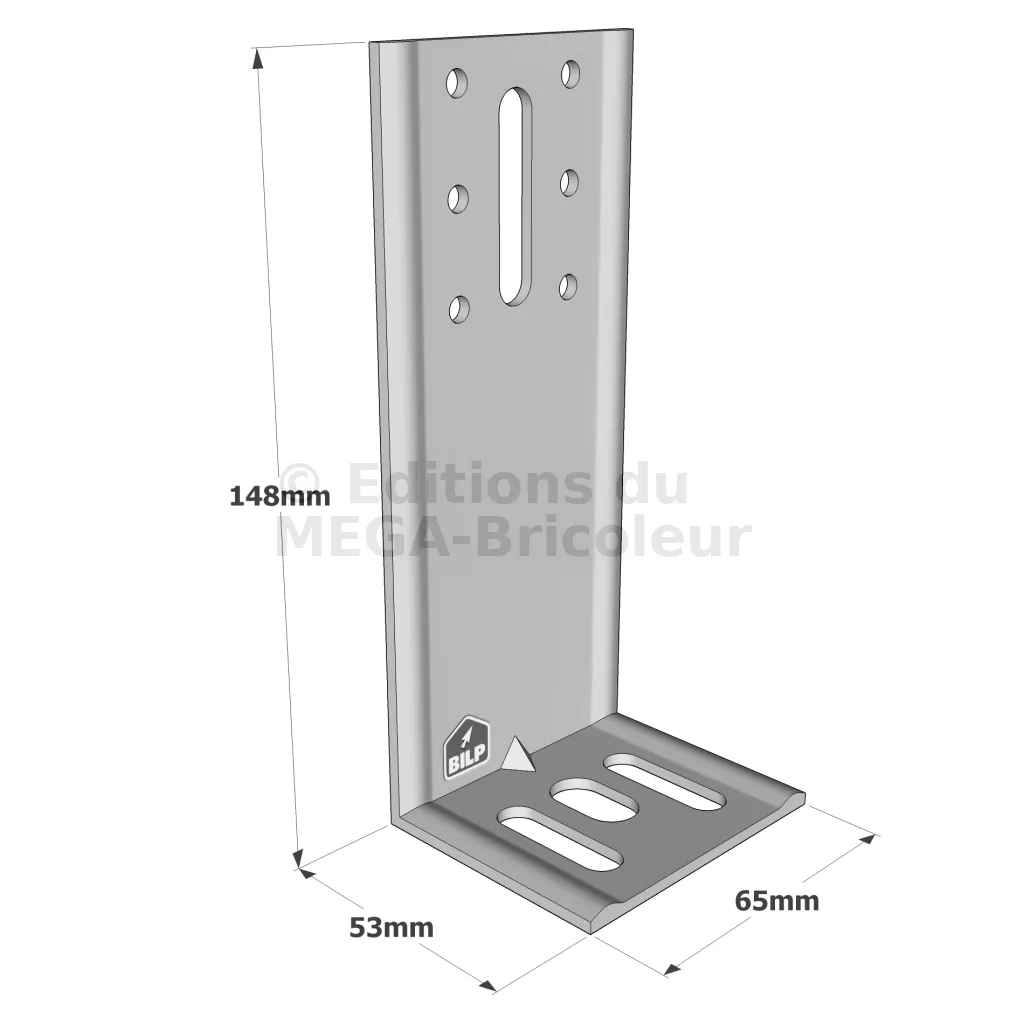

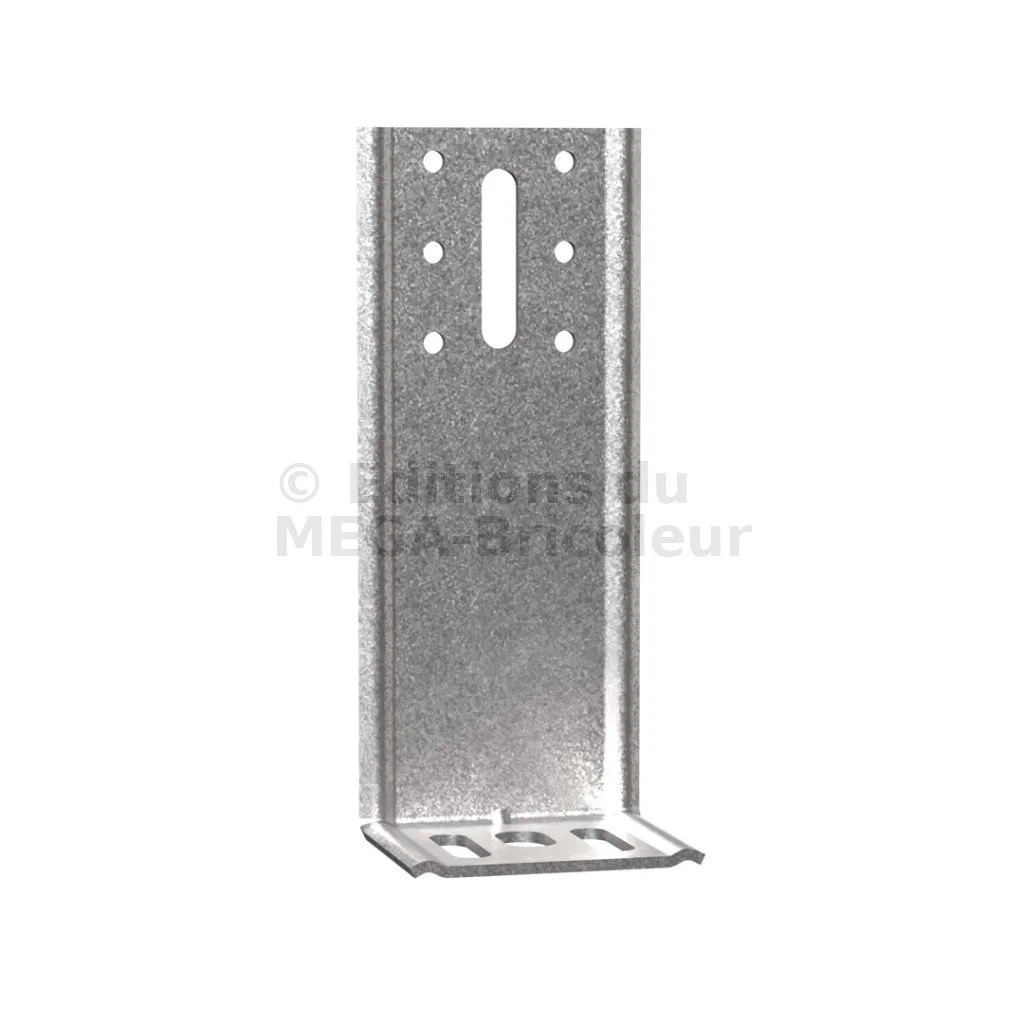

Équerre de bardage 64/148/53/2,5 - Réf. EBC150/2.5
-
RéférenceEBC150/2.5
-
Epaisseur2,5mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B2Ø8.5x30 - 1Ø11.5x20 (oblong)
-
Perçages Aile A6Ø5 - 1Ø8.5x40 (oblong)
-
Connexion bois sur support rigideAile A : 1LAG Ø8,0x50 et 2CSA Ø5,0x40 ; Aile B : 1Ø8 (goujon WA, Cheville à frapper HIPC ou tige filetée LMAS)
-
Largeur64mm
-
Profondeur53mm
Équerres de bardage
Les équerres de bardage EBC sont utilisées pour la réalisation d’ isolation par l’extérieur des façades. Elles permettent la fixation de chevrons qui constituent l’ossature secondaire. Cette ossature est déportée du mur et sert de support au revêtement extérieur de type bardage.
Caractéristiques :
Matière :
– Acier galvanisé S250GD + Z350 suivant NF EN 10346 (protection anti-corrosion idéale pour les atmosphères extérieures protégées et ventilées),
– Epaisseur 2,5 mm.
Avantages :
– Rigidité assurée par un design adapté,
– 6 trous d’encadrement pour le passage des fixations de blocage,
– 2 trous oblongs horizontaux pour fixation à droite ou à gauche du profilé porteur,
– 1 trou oblong sur l’aile d’appui (côté chevron).
Applications
Support :
– Porteur : pieds de fermettes en ossature bois, liaison montant/traverse pour bardage...
– Porté : bois massif, bois composite, fermes triangulées, profilés...
Domaines d’utilisation :
– Fixation de chevrons pour bardages extérieurs.

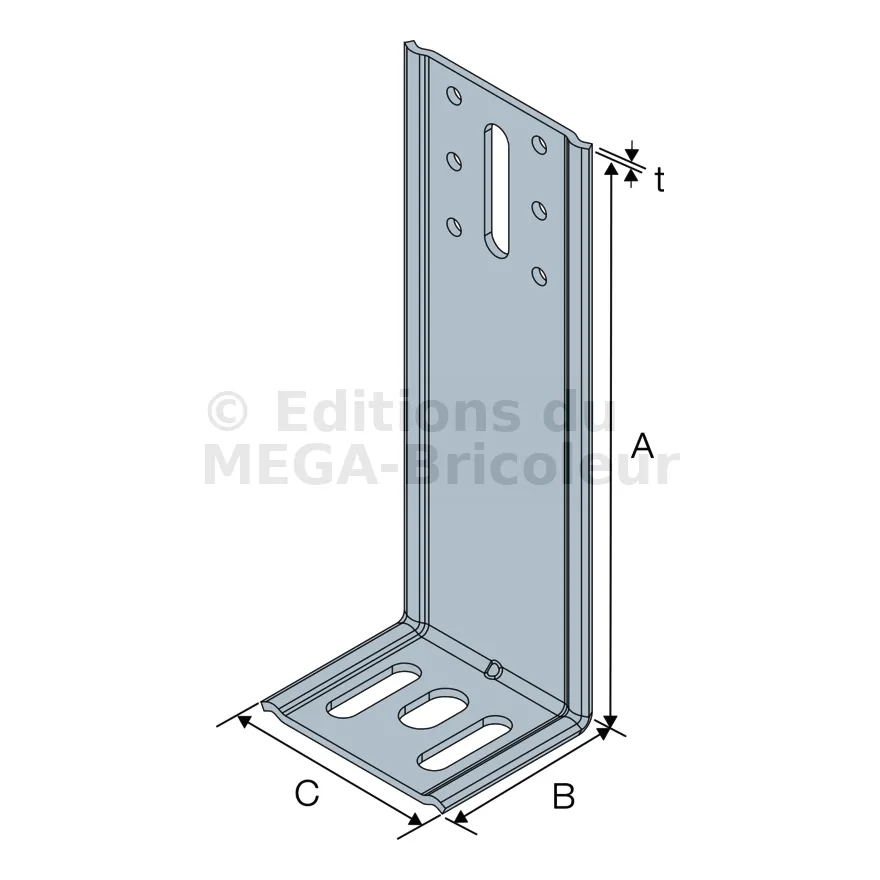

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø8,5x40 | Ø8,5x30 | Ø11,5x20 | |
EBC100/2,5 | 98 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC110/2,5 | 108 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC120/2,5 | 118 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC130/2,5 | 128 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC140/2,5 | 138 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC150/2,5 | 148 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC160/2,5 | 158 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC170/2,5 | 168 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC180/2,5 | 178 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC190/2,5 | 188 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC200/2,5 | 198 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC210/2,5 | 208 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC220/2,5 | 218 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC230/2,5 | 228 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC240/2,5 | 238 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
EBC250/2,5 | 248 | 53 | 64 | 2.5 | 6 | 1 | 2 | 1 |
Valeurs caractéristiques - connexion bois sur support rigide - 1 Equerre
Références | Valeurs Caractéristiques - Connexion bois sur support rigide - 1 équerre | ||||||||
---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - 1 équerre par connexion [kN] | ||||||||
Aile A | Aile B | R1.k | R2.k | ||||||
Qté | Type | Qté | Type | Qté | Type | 1 mm de déplacement | 3 mm de déplacement | ||
EBC100/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.22 | 0.36 | 1.56 |
EBC110/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.22 | 0.36 | 1.56 |
EBC120/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.22 | 0.36 | 1.56 |
EBC130/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.18 | 0.31 | 1.56 |
EBC140/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.18 | 0.31 | 1.56 |
EBC150/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.18 | 0.31 | 1.56 |
EBC160/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.18 | 0.31 | 1.56 |
EBC170/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.27 | 1.56 |
EBC180/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.27 | 1.56 |
EBC190/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.19 | 1.56 |
EBC200/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.19 | 1.56 |
EBC210/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.19 | 1.56 |
EBC220/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.19 | 1.56 |
EBC230/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.19 | 1.56 |
EBC240/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.19 | 1.56 |
EBC250/2,5 | 1 | LAG Ø8,0x50 | 2 | CSA Ø5,0x40 | 1 | Ø8 | 0.07 | 0.19 | 1.56 |
Résistance R1,k évaluée pour un déplacement de 1 à 3 mm à l’extrémité de l’équerre
Fixations
Perçages : Nombre et diamètres, voir tableau des dimensions.
– Chevrons bois : 1 tirefond 19285030 ou 19385030
+ 2 vis CSAØ5x35 ou CSAØ5x40 antirotation.
– Support béton : chevillage mécanique par cheville HIPC8-140/100 ou goujon WA M8-68/5.
– Support maçonnerie creuse : ancrage chimique par résine AT-HP ou POLY-GP + Tige filetée LMAS M8-95/20 + tamis SH M16-130.
Installation
1. Fixation des équerres : la fixation sur le porteur béton s’effectue avec un ancrage de ∅8 placé dans le trou oblong le plus haut.
2. Disposition des équerres : en partie courante, la mise en oeuvre standard consiste à positionner les chevrons verticaux avec un entraxe de 60 cm. Ces chevrons sont fixés avec des équerres disposées en quinconce de part et d‘autre du chevron tous les 1,35 m soit 1,23 équerres/m². En rive de bâtiment, l‘espacement entre les équerres est réduit (0,90 m) et les équerres sont toutes placées du même côté sur le chevron d‘extrémité (voir schéma).
3. Application de l’isolant thermique
4. Fixation des chevrons bois : la fixation du chevron sur l‘équerre est réalisée par un tirefond 19285030 ou 19385030 (placé dans le trou oblong Ø8,5x40 central) et par l‘ajout de 2 visCSAØ5x35 ou CSAØ5x40 assurant une “antirotation“ du chevron.
5. Mise en place éventuelle d’un pare-pluie
6. Fixation du parement de bardage sur l’ossature secondaire
