double flux maison

ange_35

double flux a moindre cout avec +90% de recuperation

J’ai fabriqué une double flux avec de la récup :

  • un conduit carré d’ensilot,
  • quelques panneaux publicitaires,
  • de la mousse polyuréthane,
  • un vieux moteur de vmc,
  • quelque bouches de vmc,
  • un panneau de coffrage,

et le tour est joué. Bien sûr il y a des achats que l’on ne peut récupérer, comme du scotch alu, des gaines calorifique, de la bande cache, de la colle PU.

Bien il me faut remercier : norauto, saint gregoire et chantepie, la halle aux vêtements enfants, saint Grégoire, boulanger, chantepie et supersport chantepie qui a fermé.

decembre 2009 023

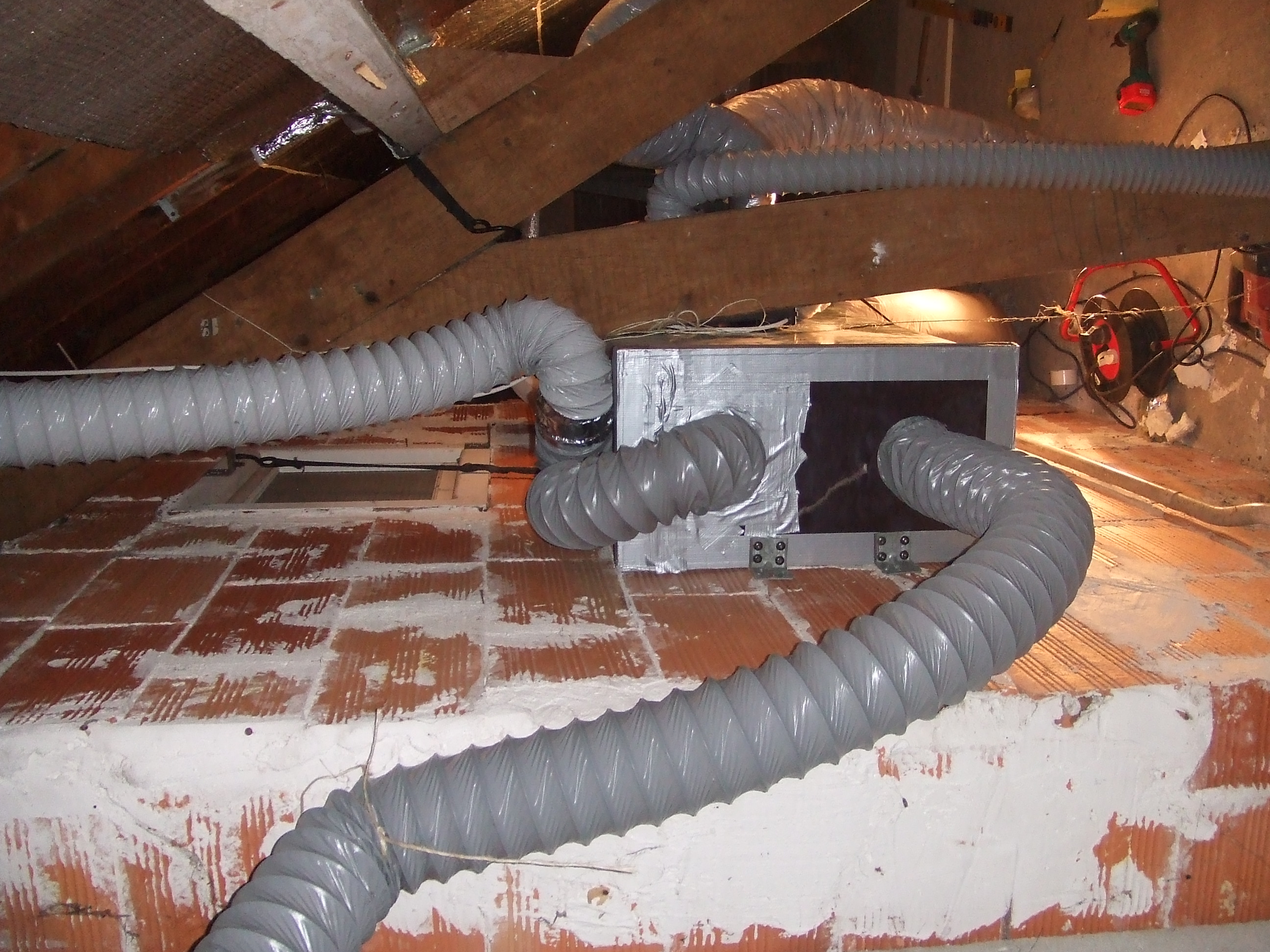

la face , ou il y a que les gaines branché en toiture

fin decembre 2009 034

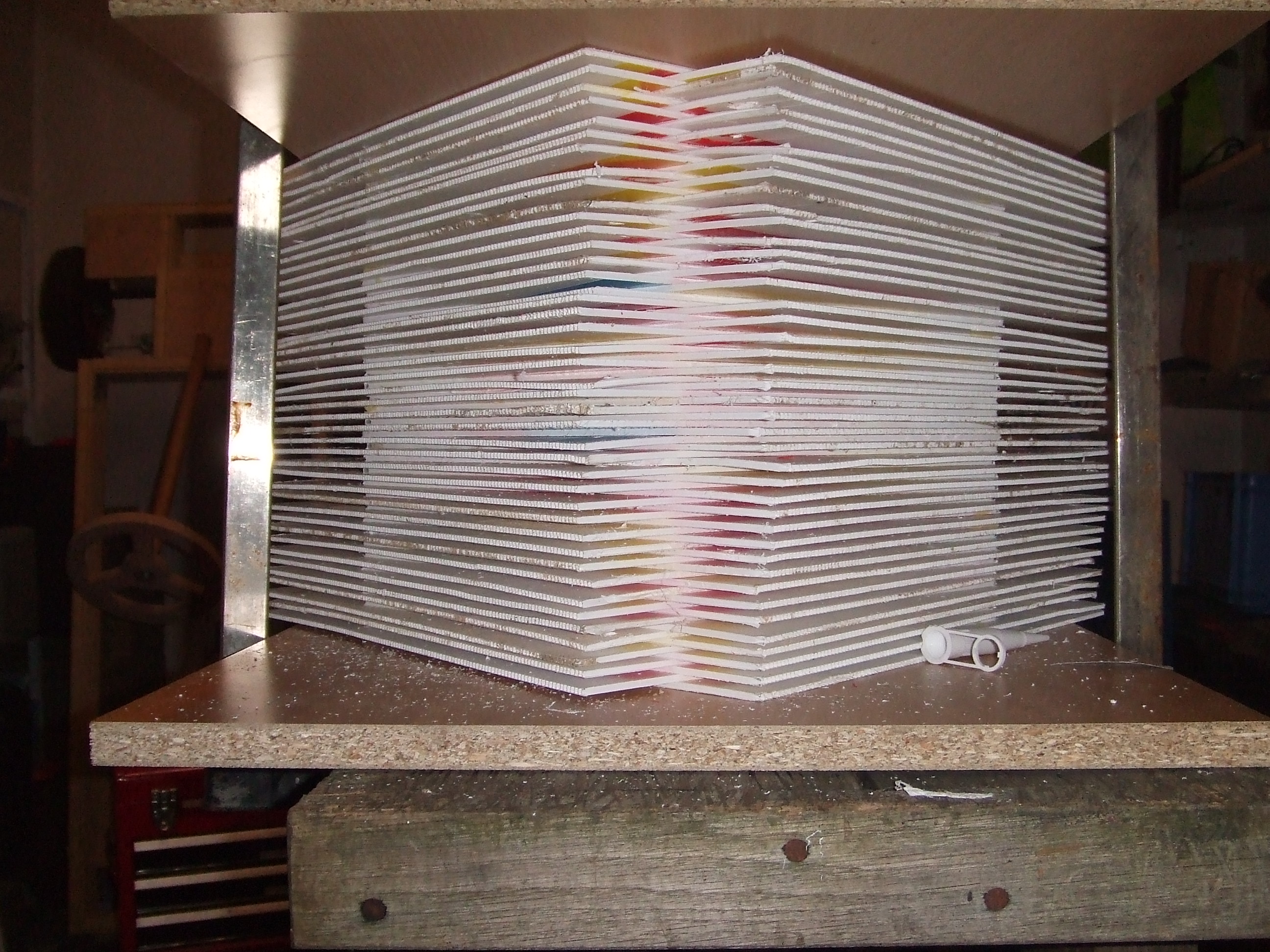

mis sous presse

fin decembre 2009 029

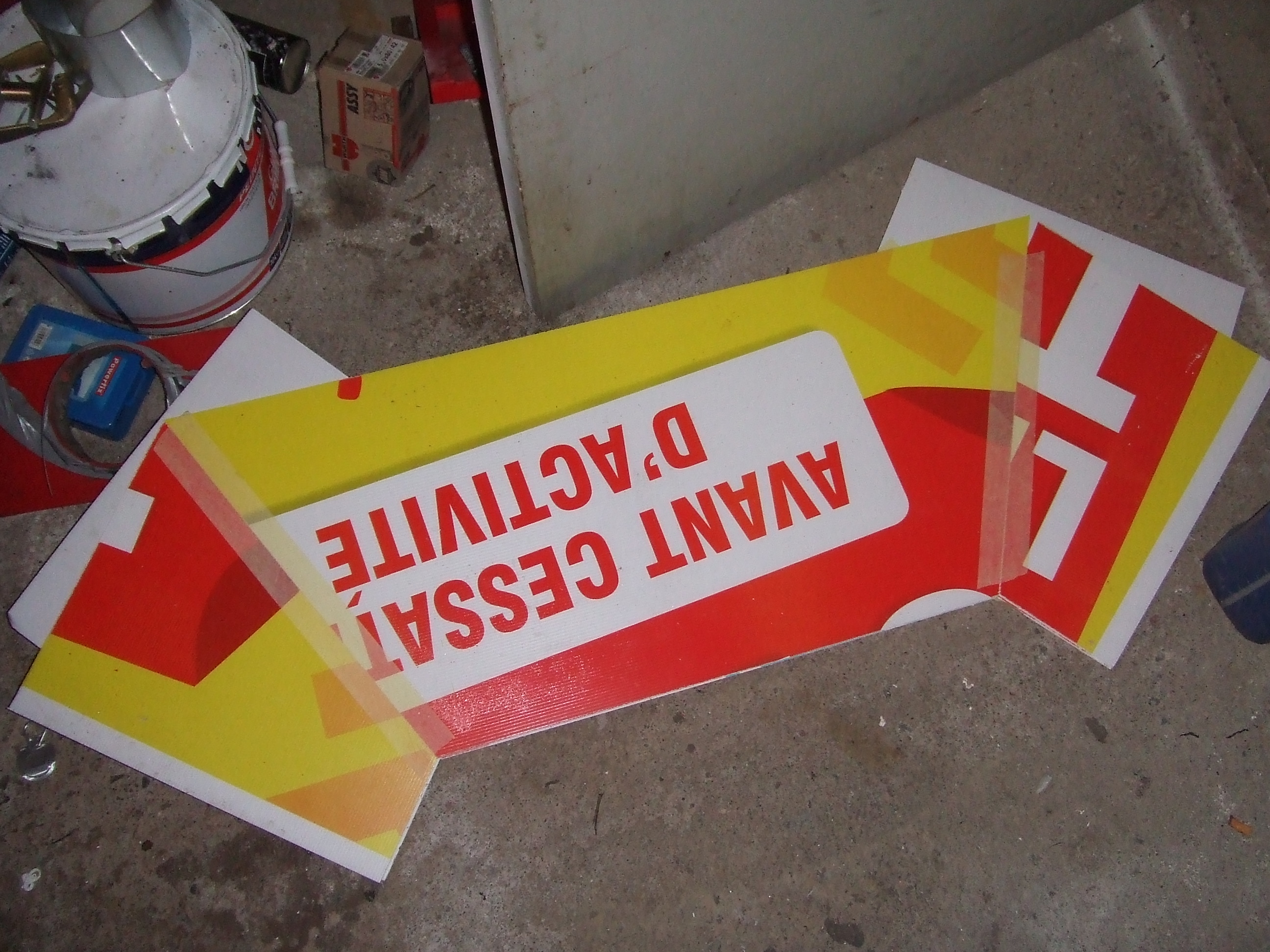

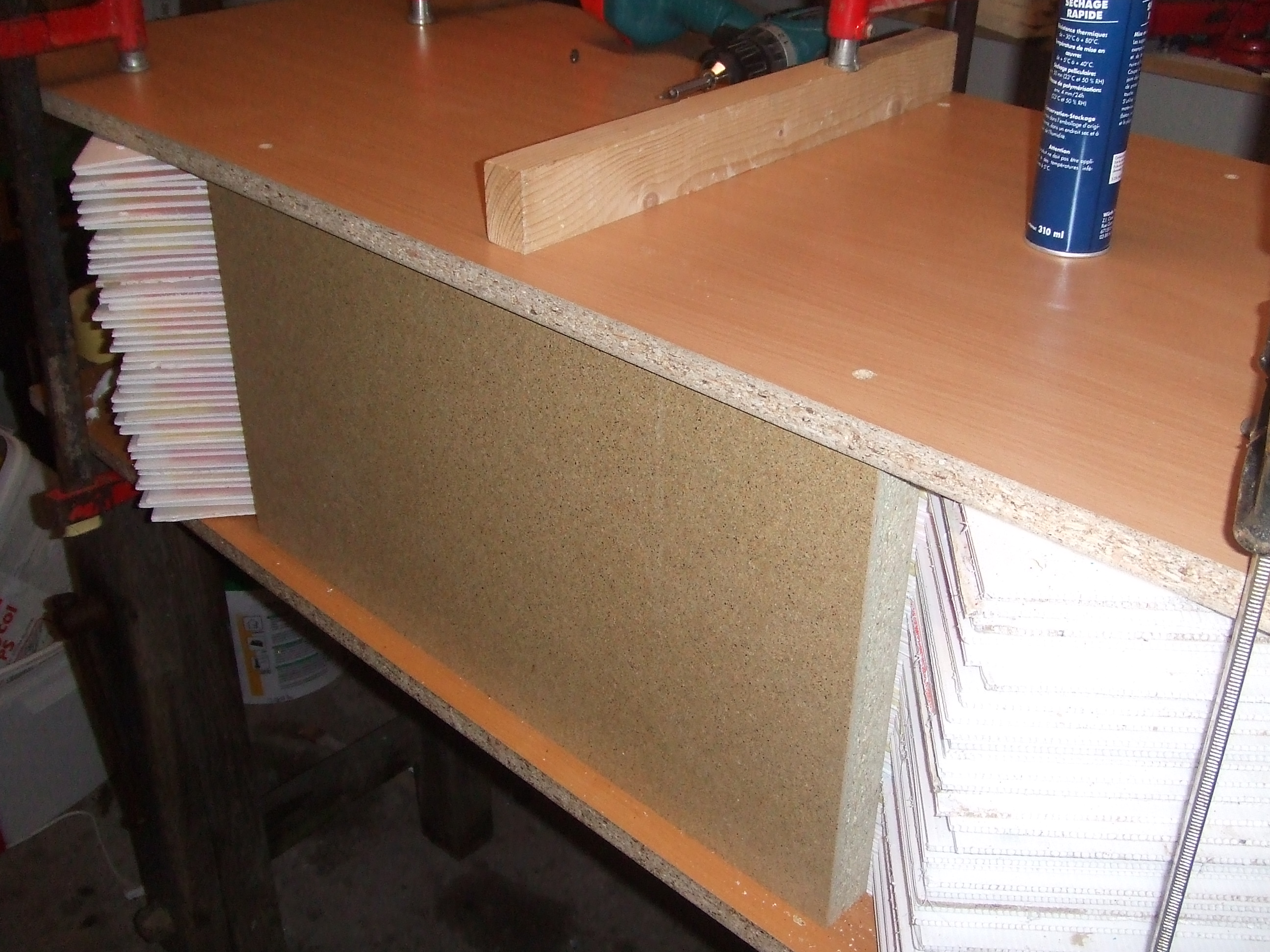

les panneaux de cotes sont la pour guider touts ces formes, point de reference


fin decembre 2009 020

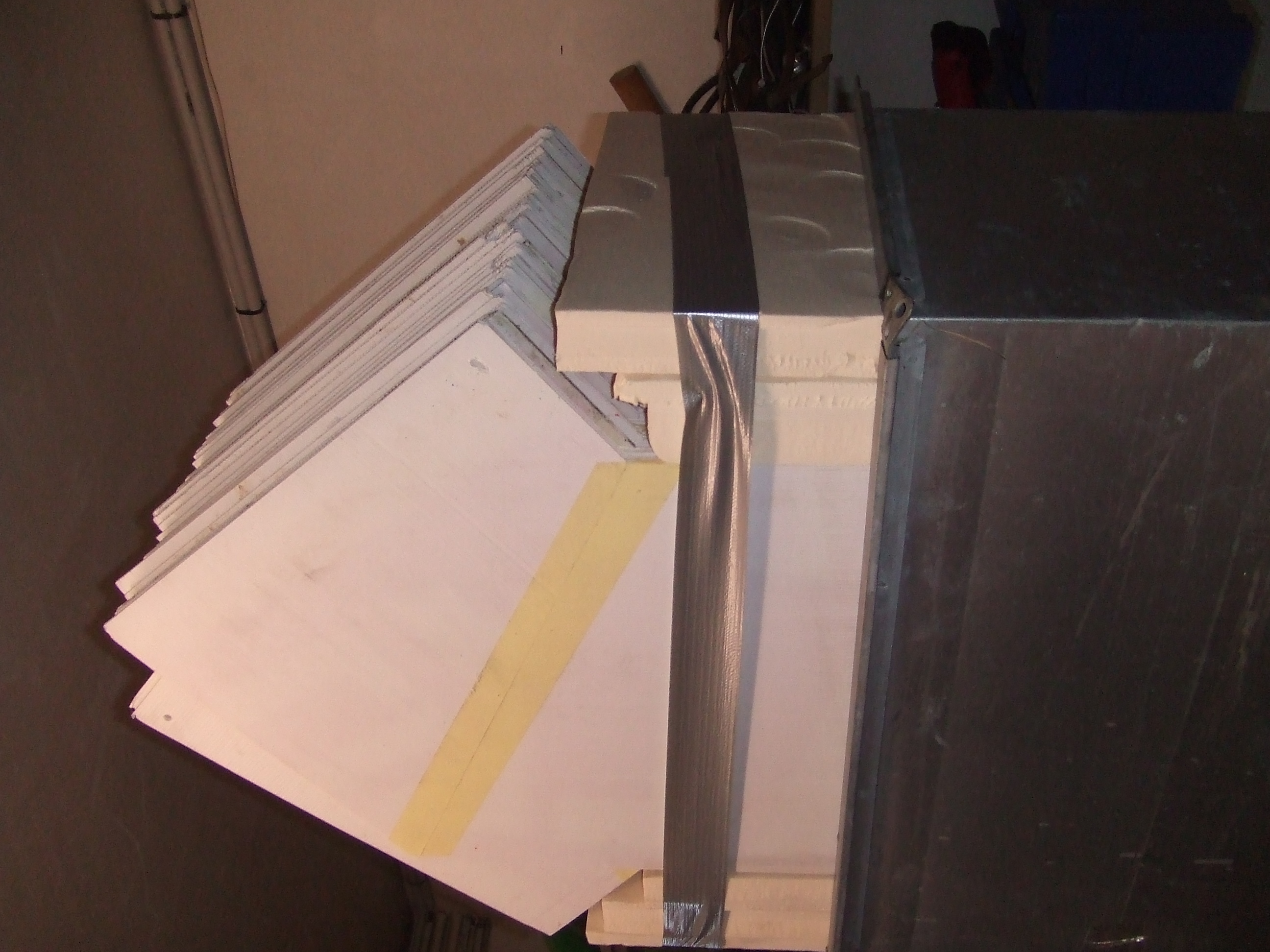

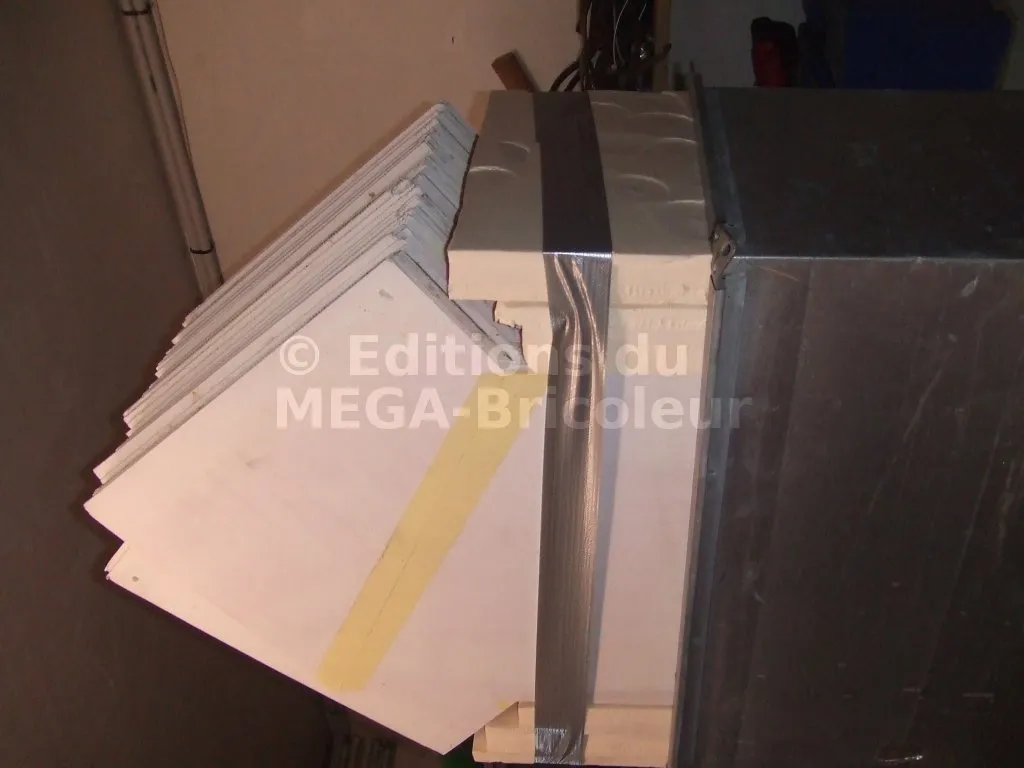

mis en place de l echangeur aire-aire

fin decembre 2009 021

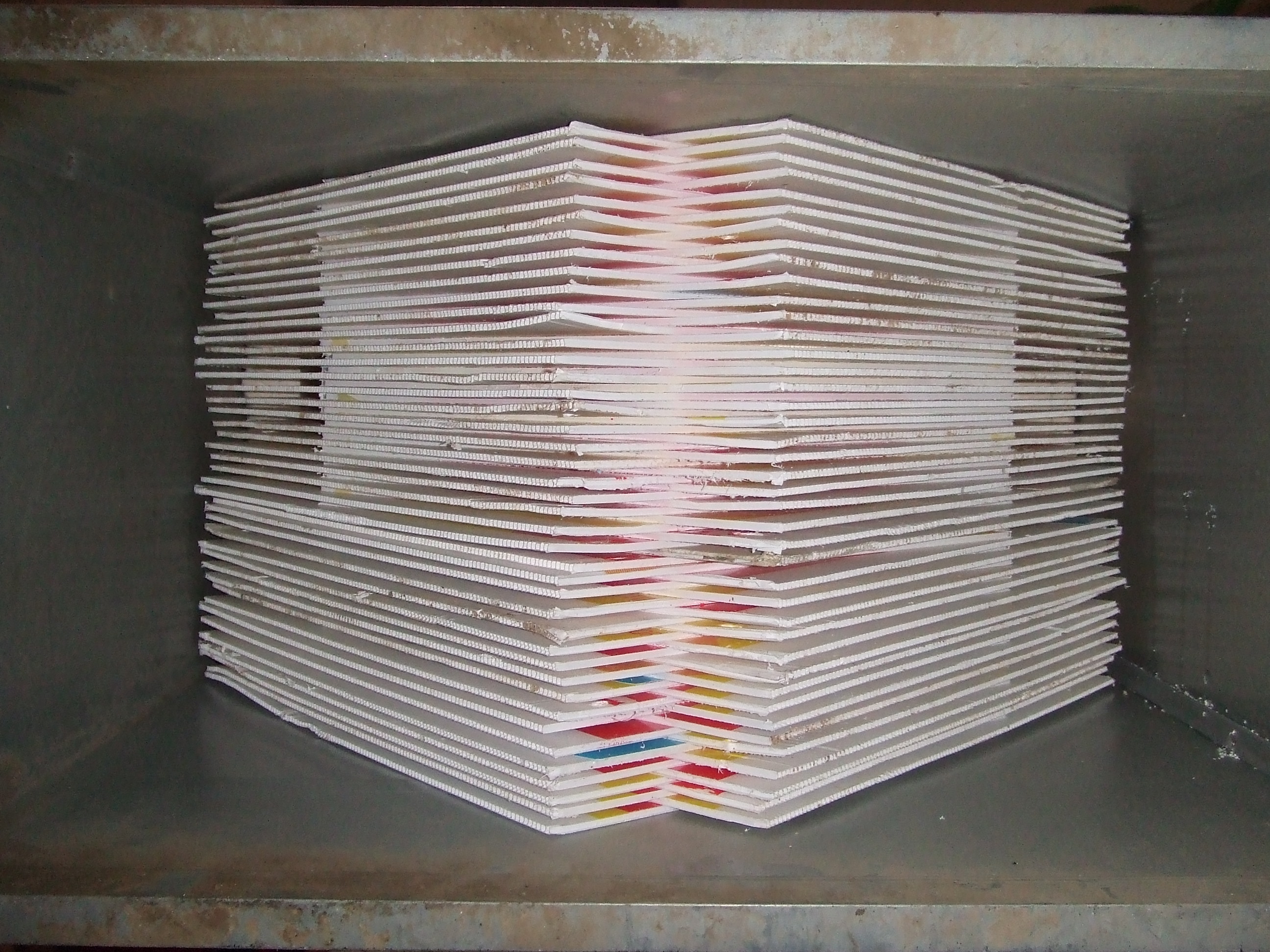

mis dans le caisson d ensilot

decembre 2009 004

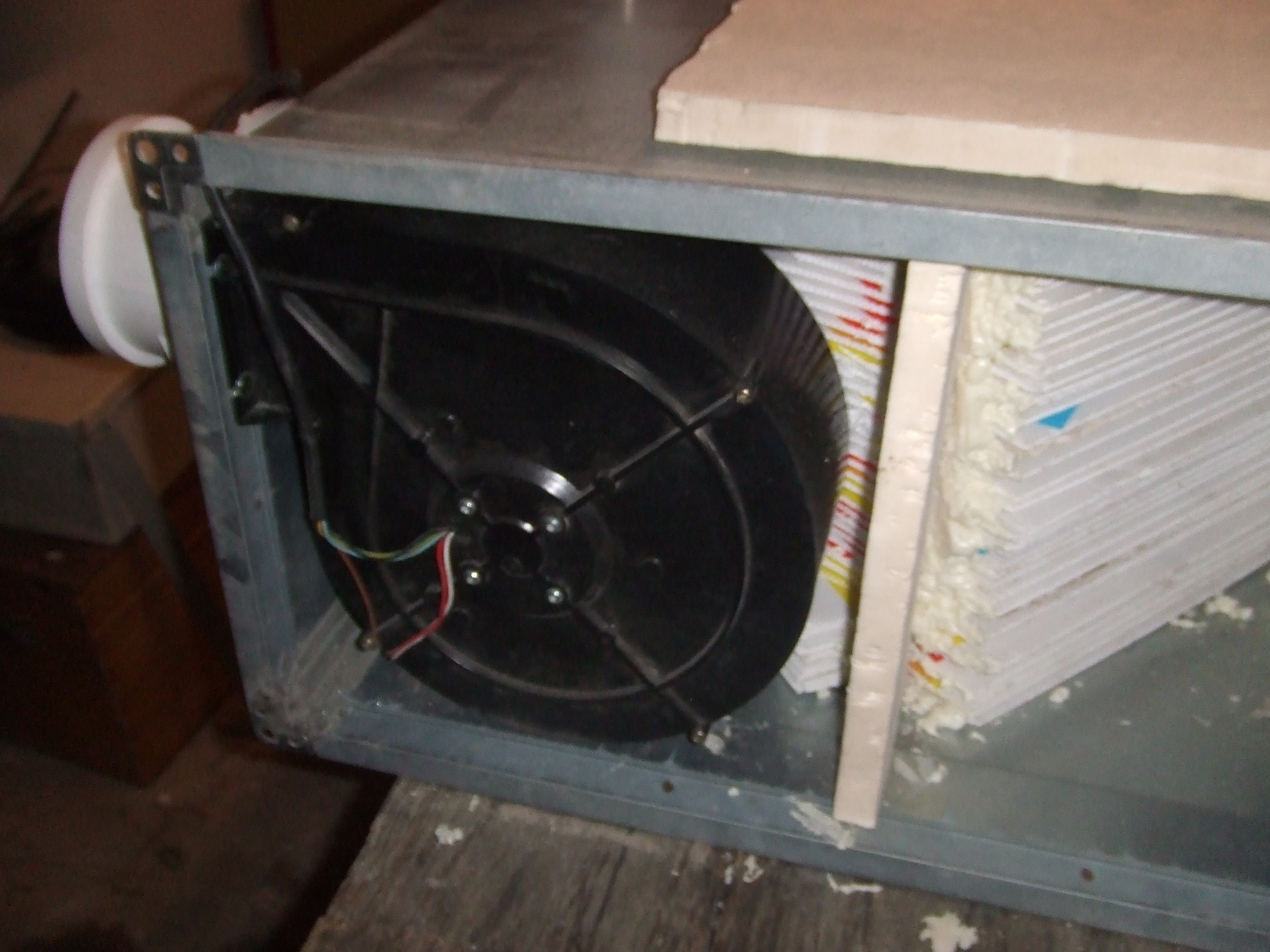

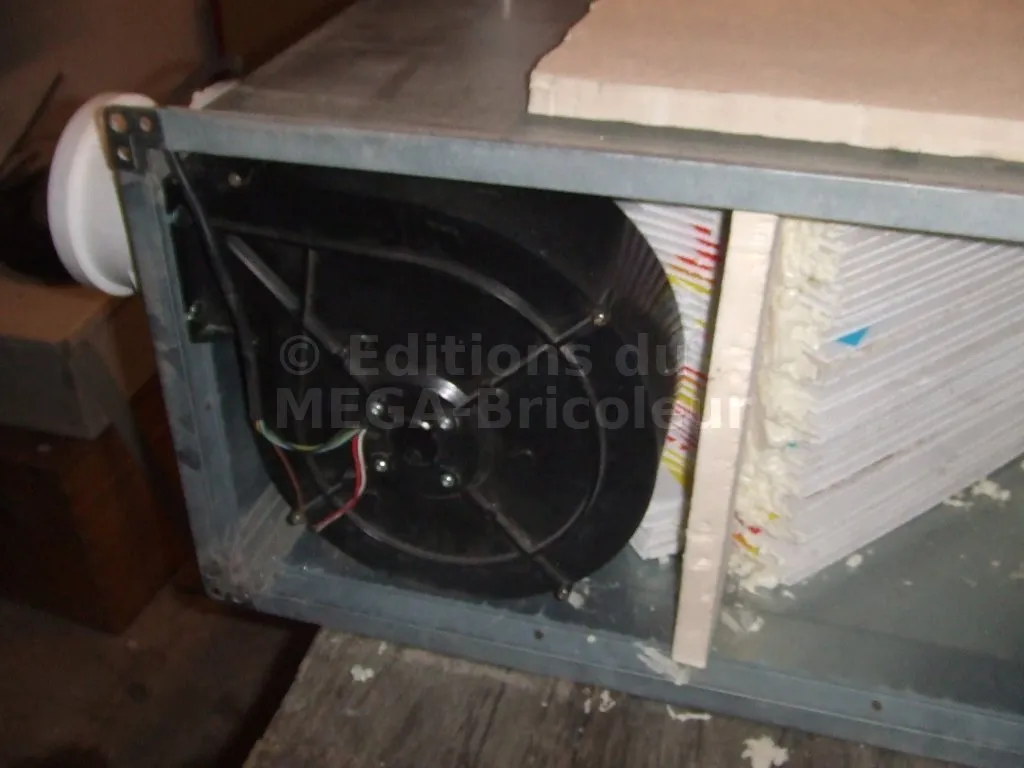

mis en place d un vieux moteur vmc


decembre 2009 007

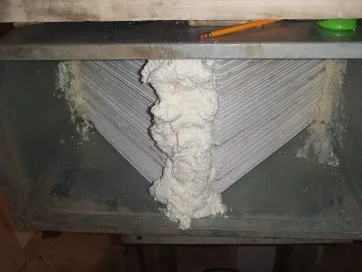

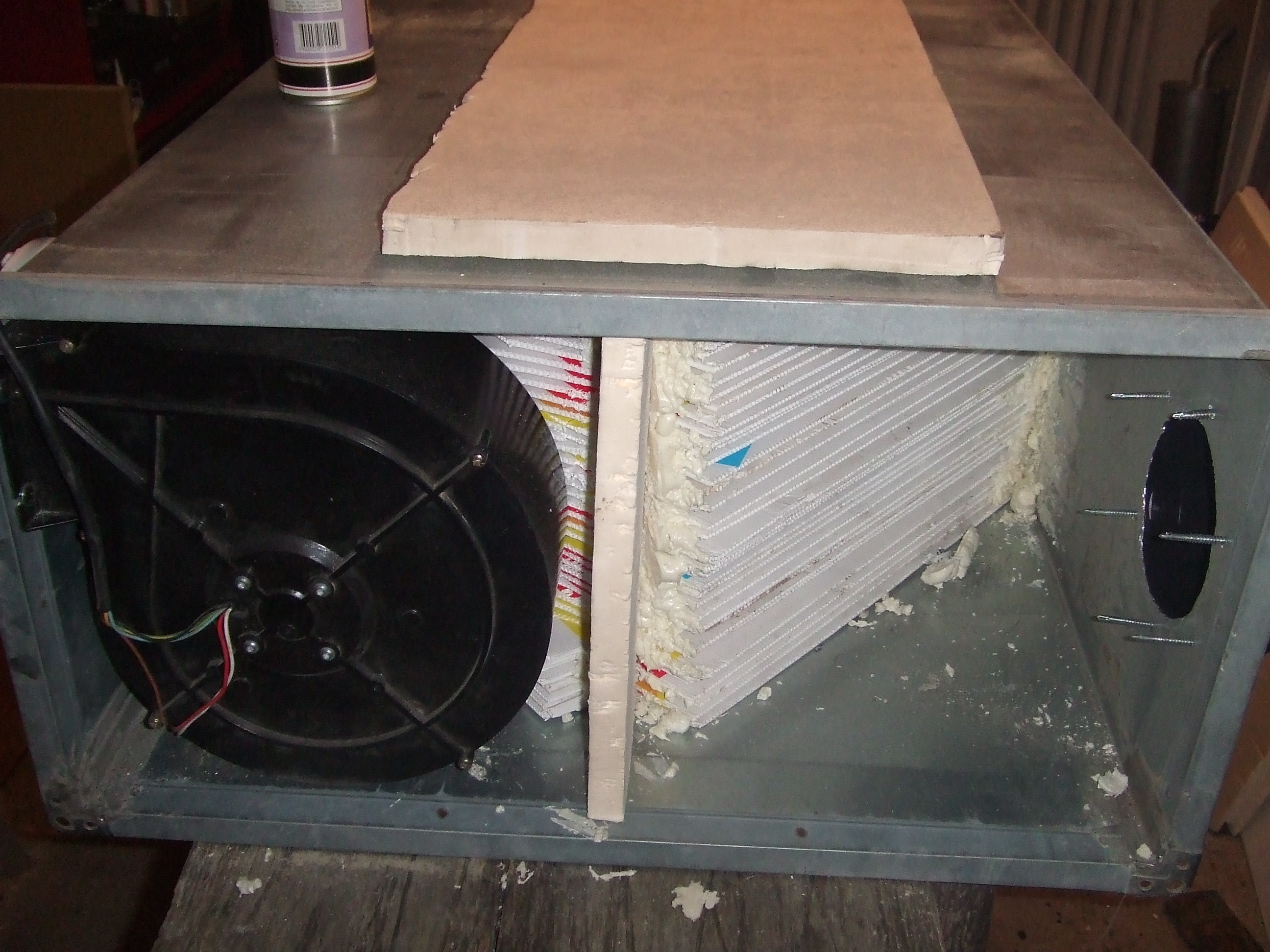

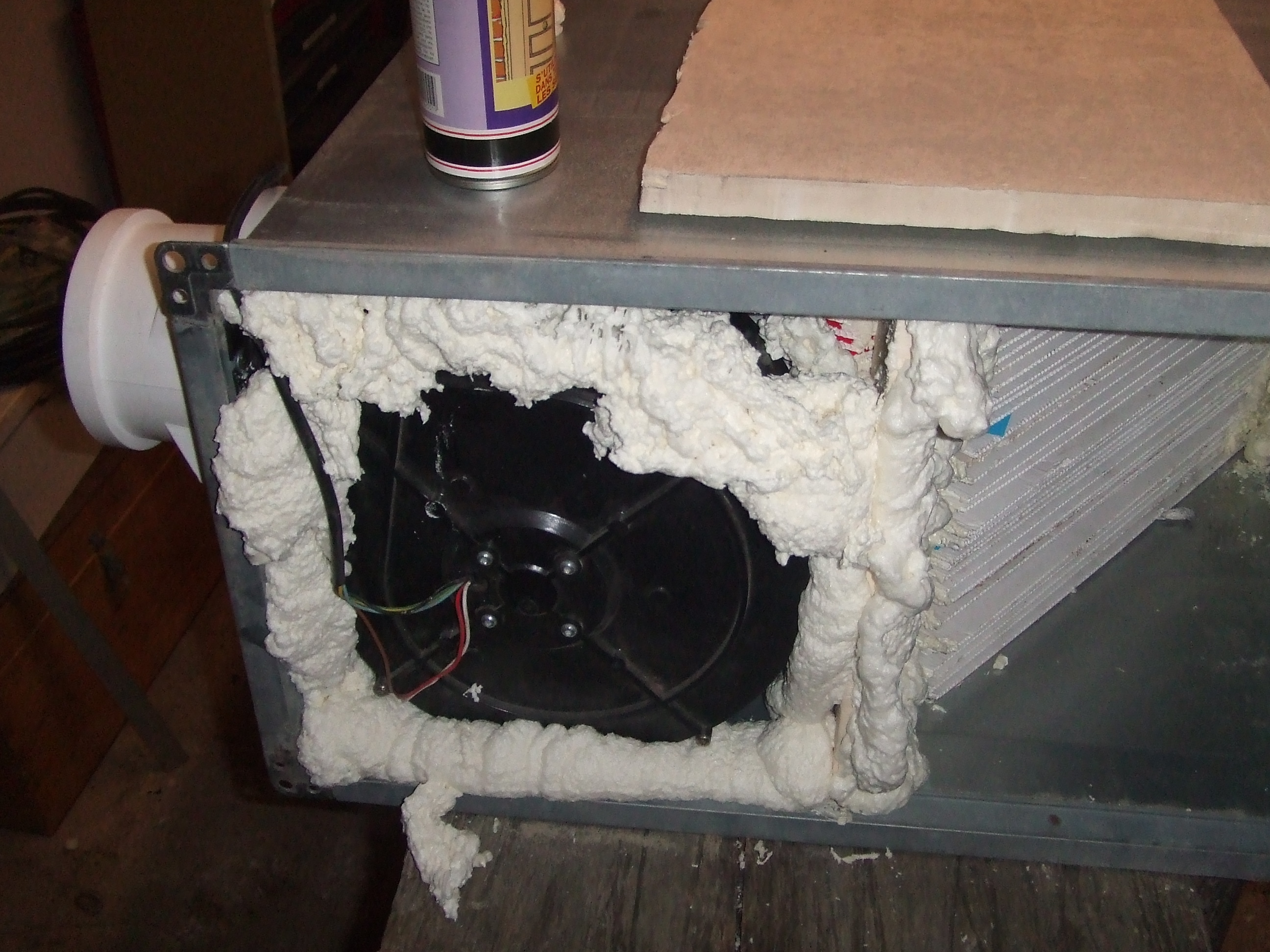

etancheité avec de la mouse polyrethane

decembre 2009 006

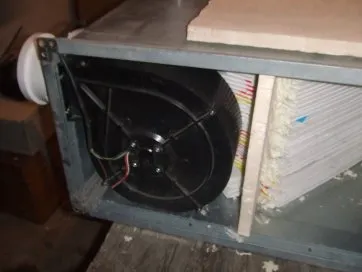

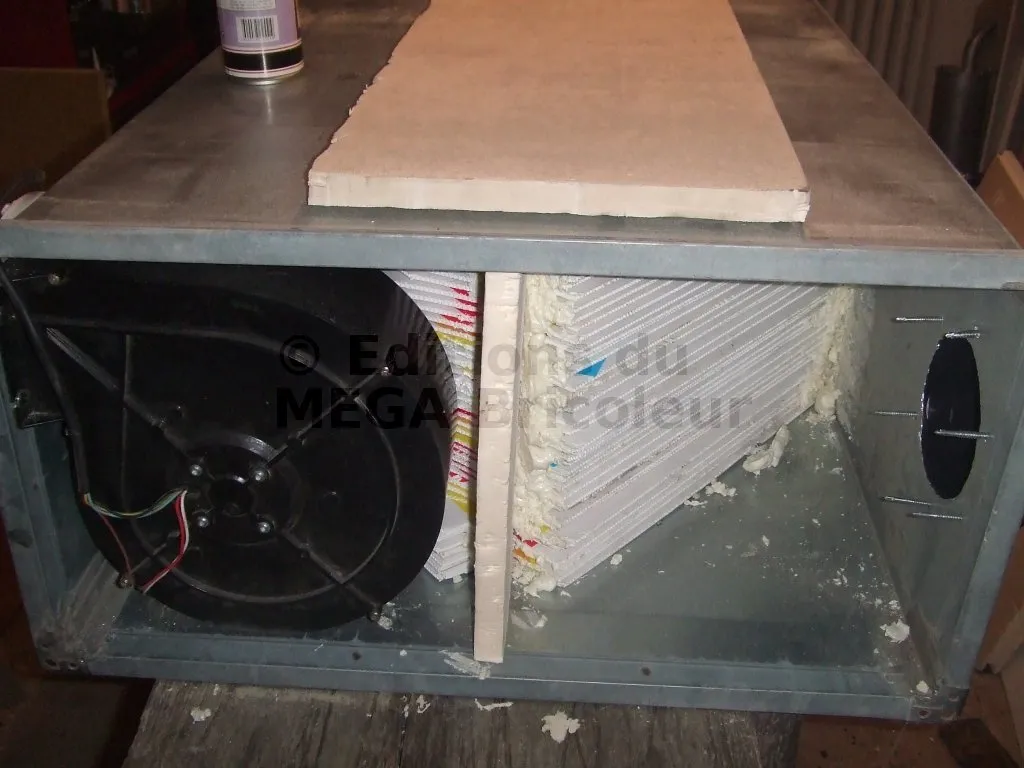

moteur a gauche sortie pour pieces seches et entrer a droite pour la vmc

decembre 2009 021

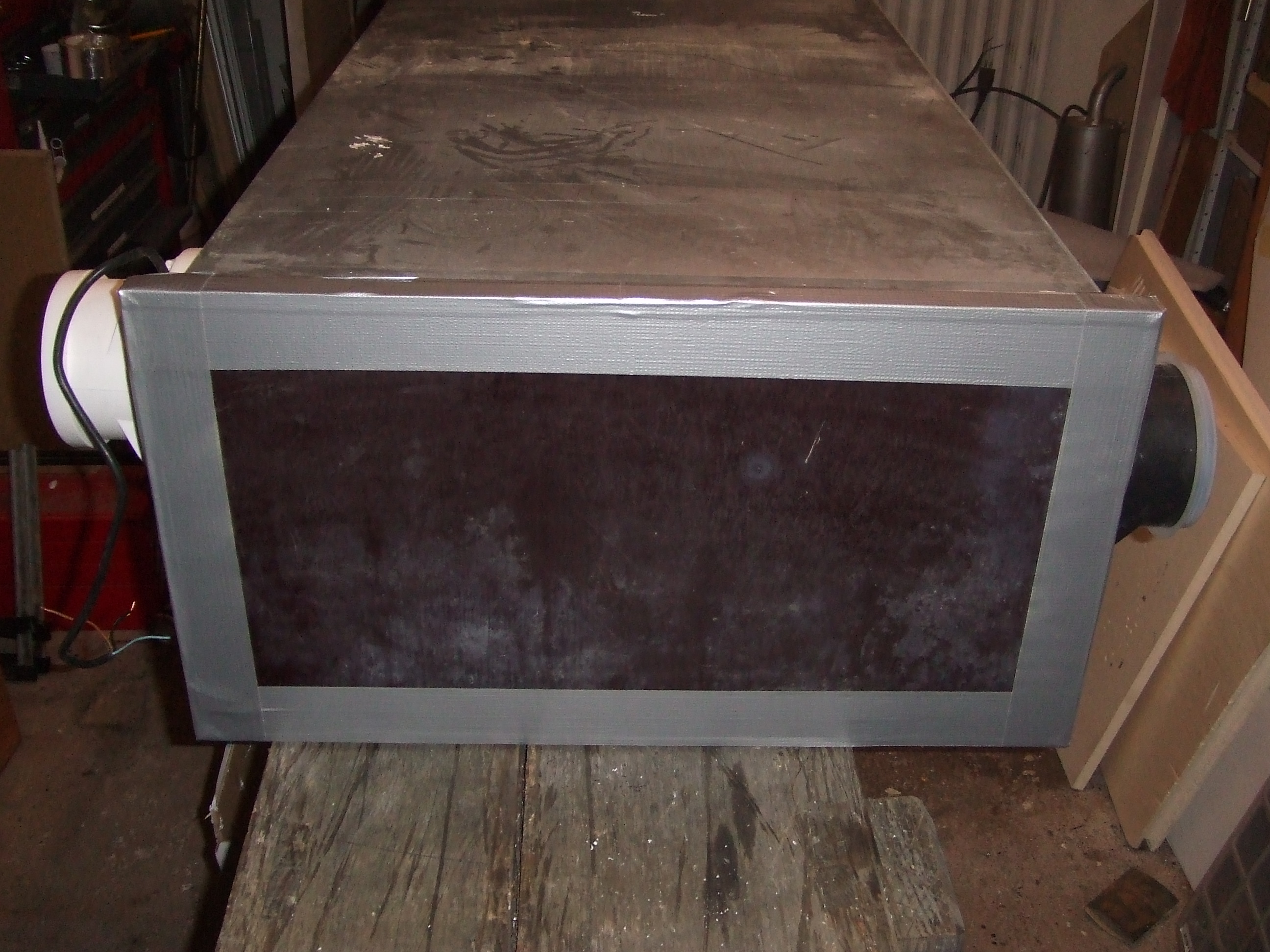

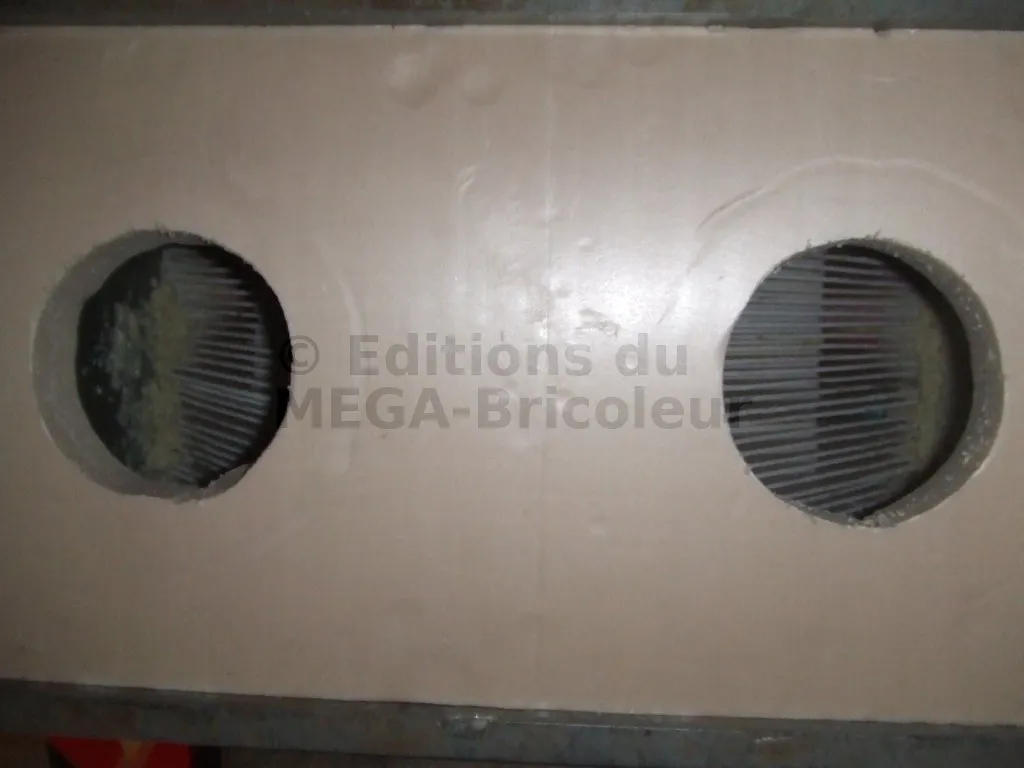

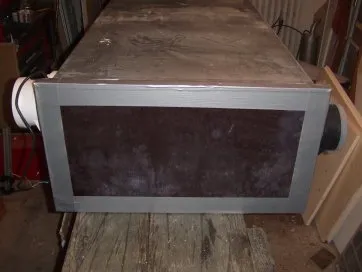

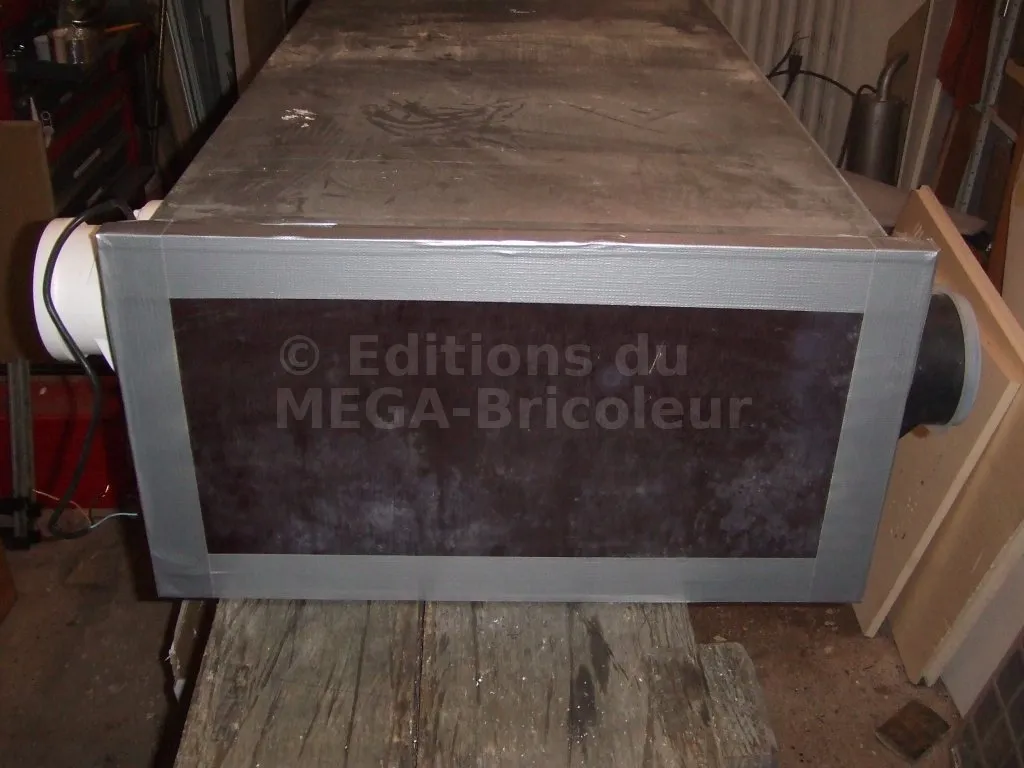

voila une fois fermer, ont note les deux buses de chaque cotes ce sont des bouches de vmc vise sur la tole face a une decoupe , cotes grille ( sans la grille bien sur )


decembre 2009 008

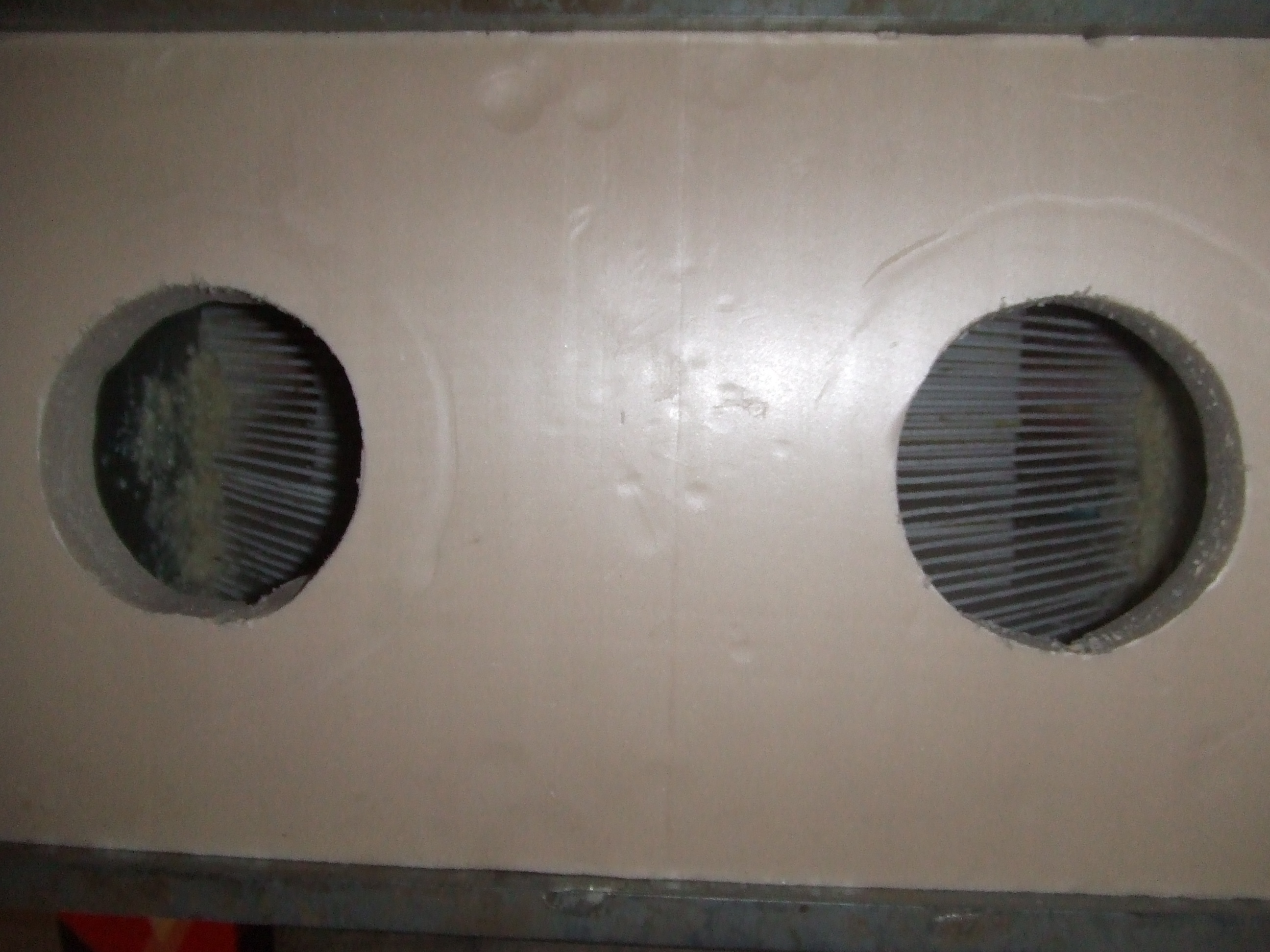

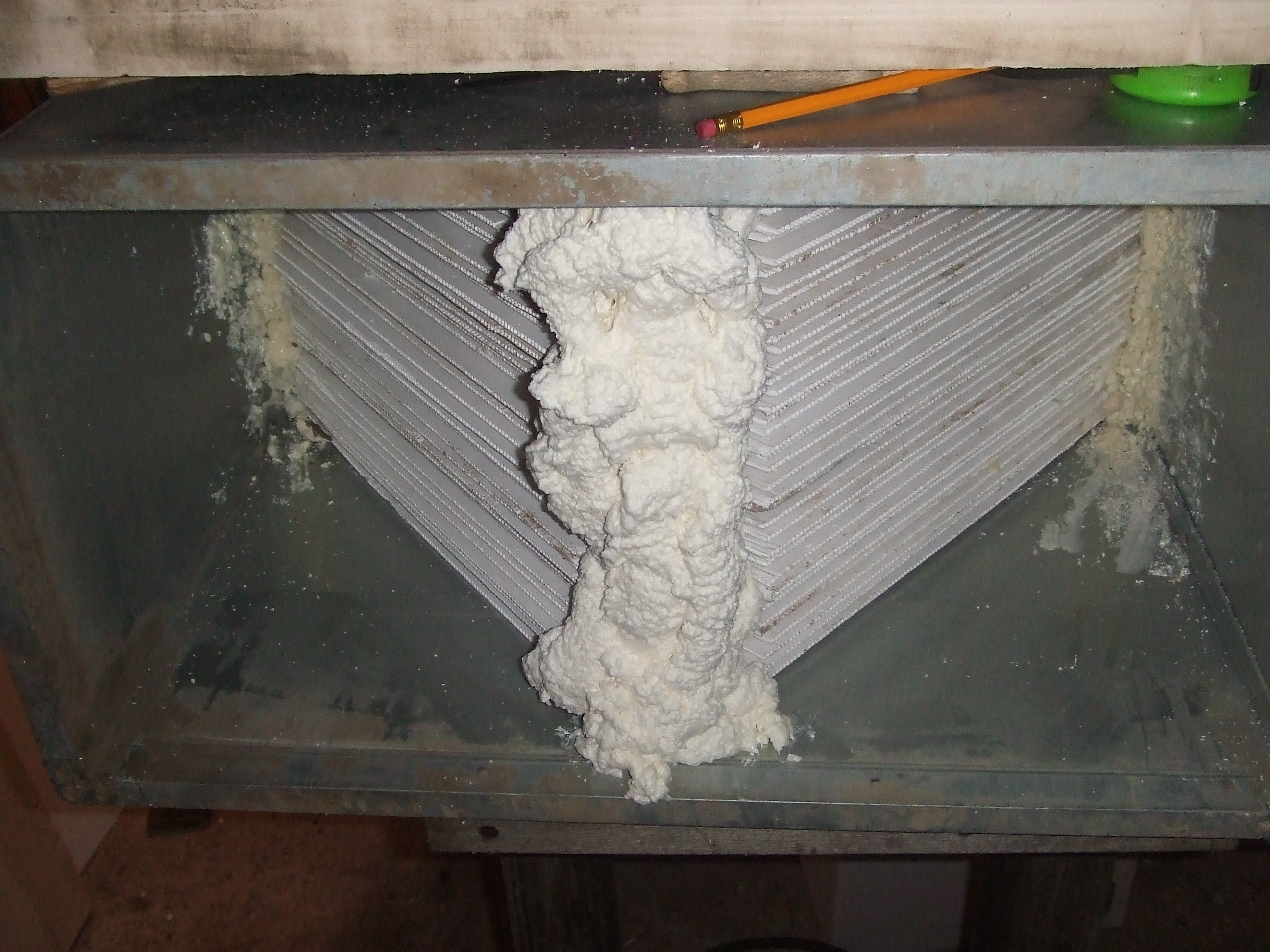

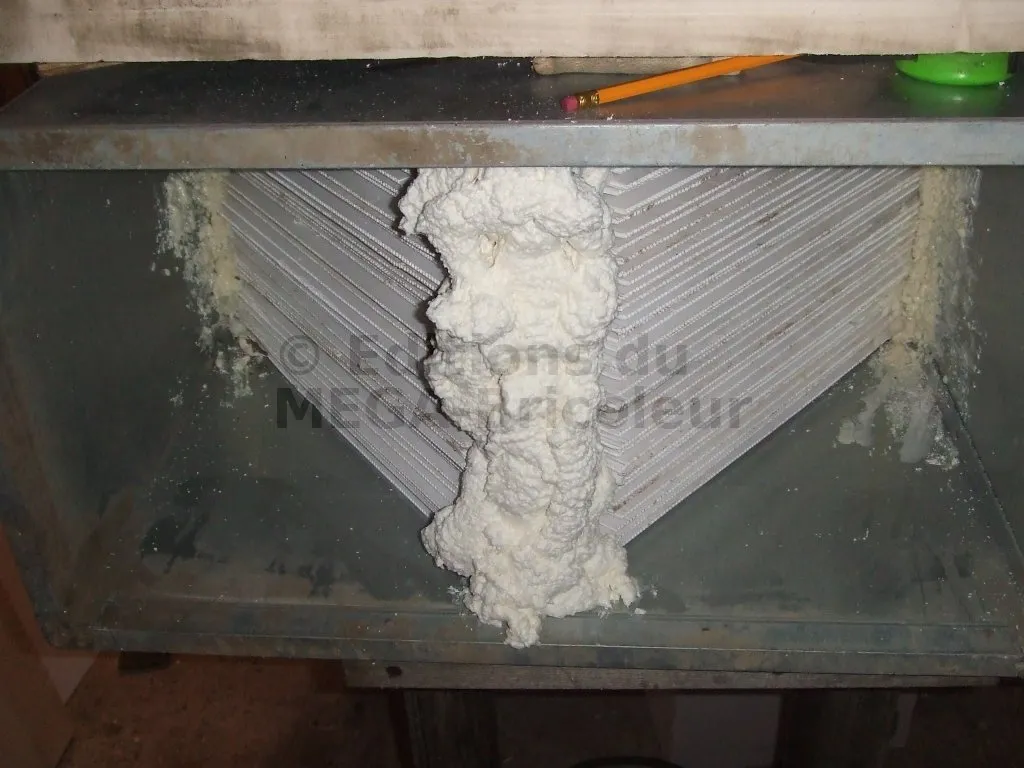

l autre cote de l echangeur , une petite isolation a la mousse polyrethane avant fermeture

decembre 2009 012

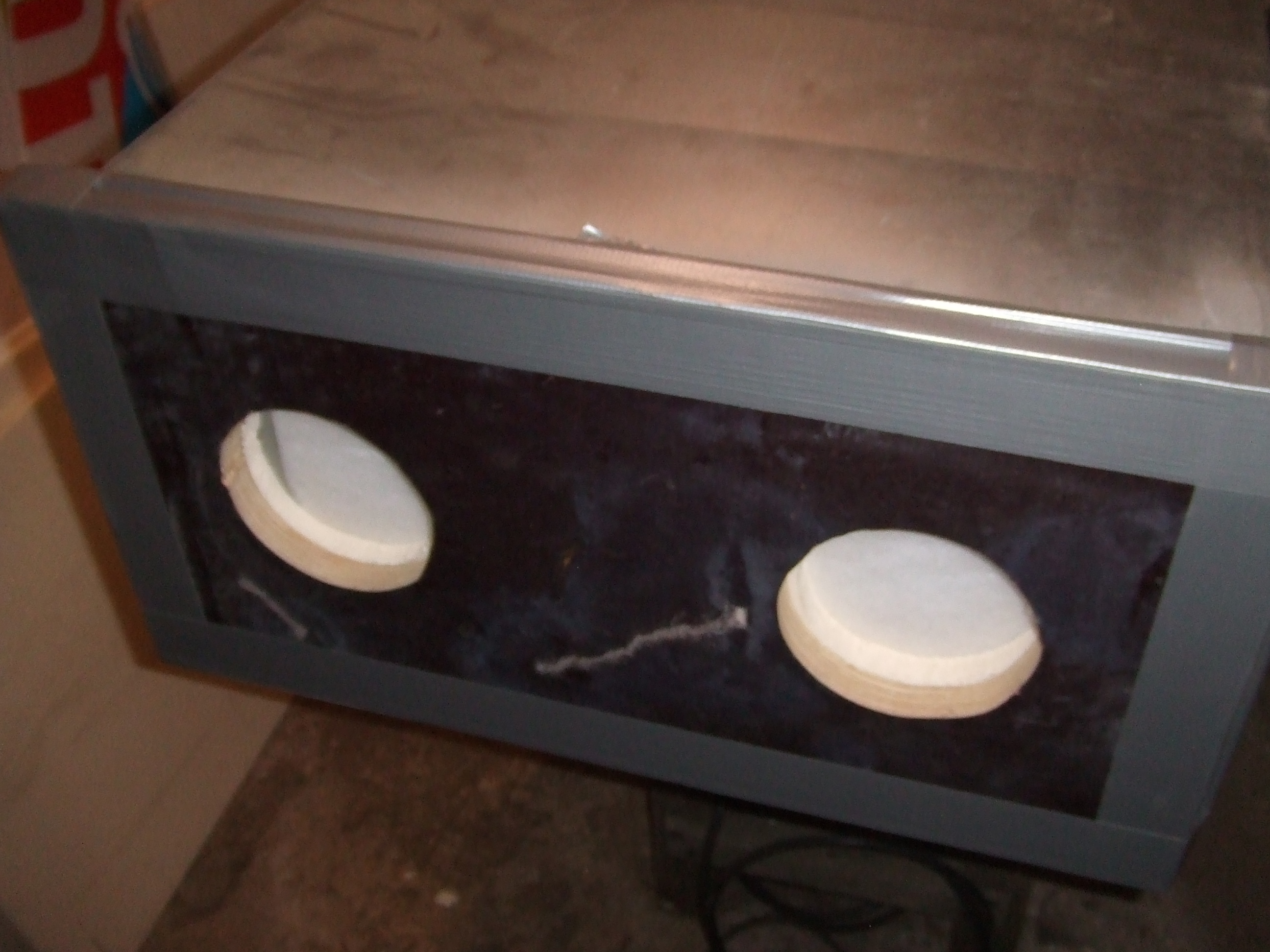

une plaque de styrodure de 4 cm + une autre de 2 cm

decembre 2009 015

le fameux panneau de coffrage , qui ne crain pas l humidite du scocht alu pour faire plus propre


fin decembre 2009 022

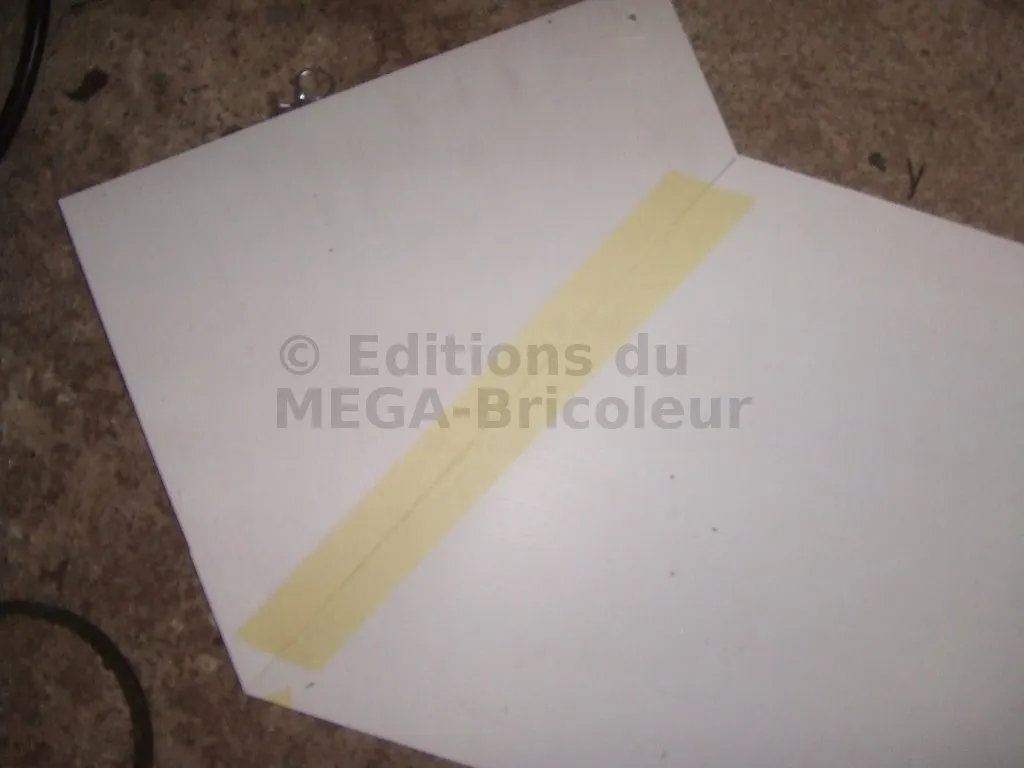

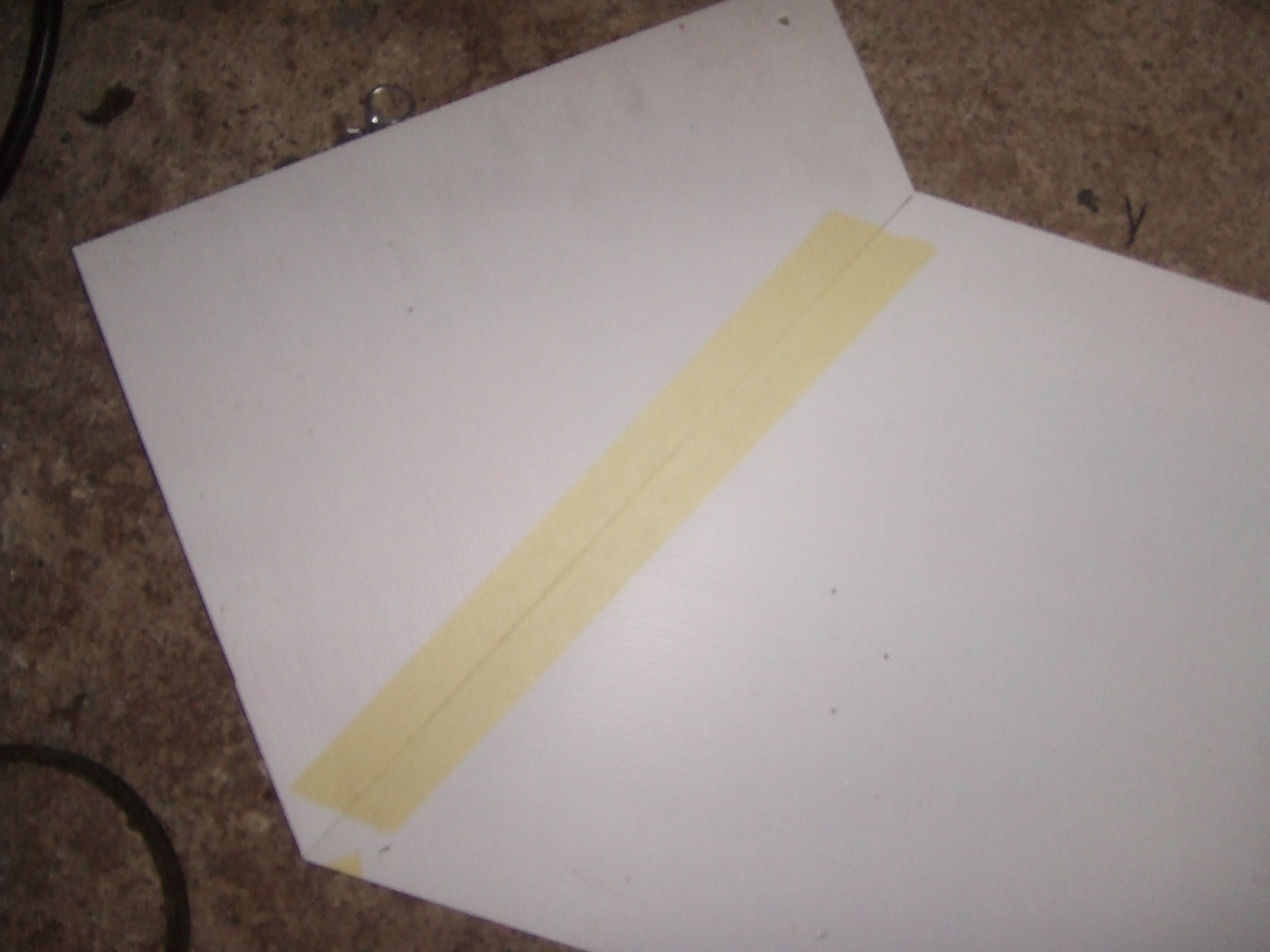

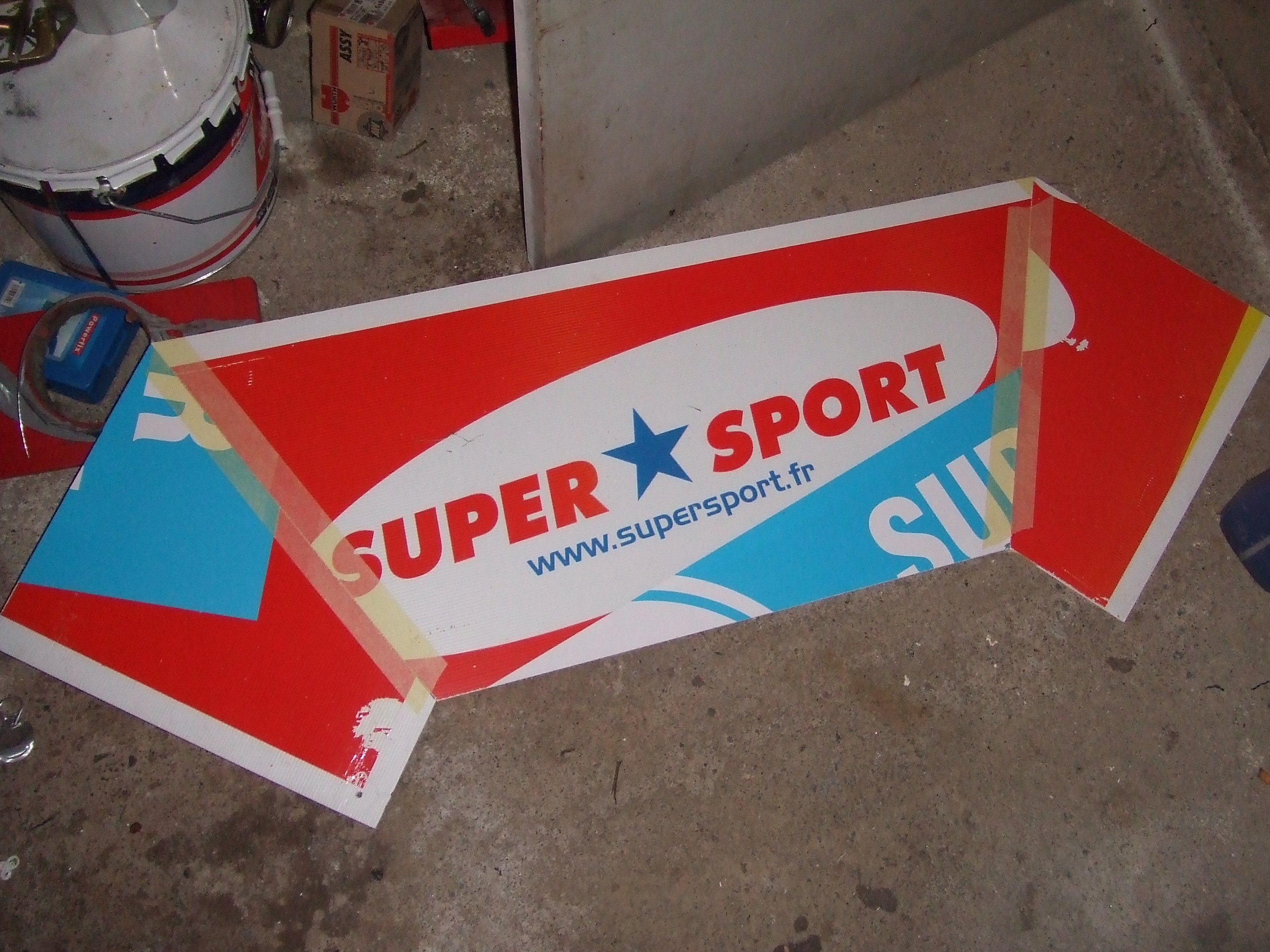

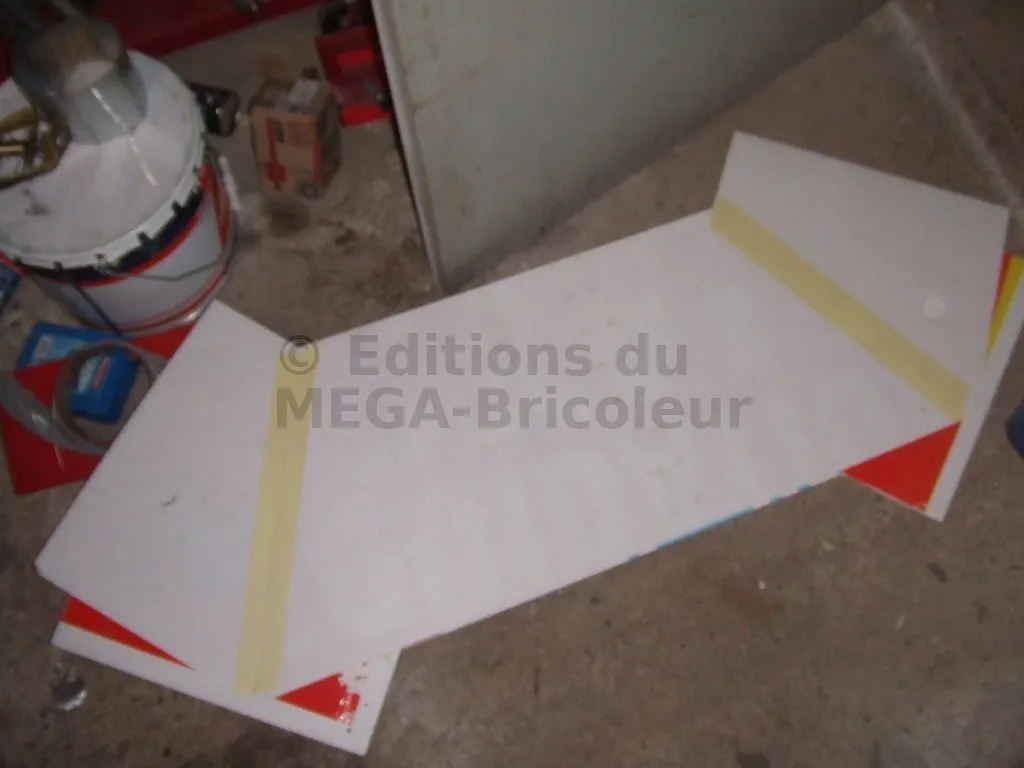

les coupes sont de 30 degree mis avec du scocht bande cache pour maintenir avant collage

fin decembre 2009 024

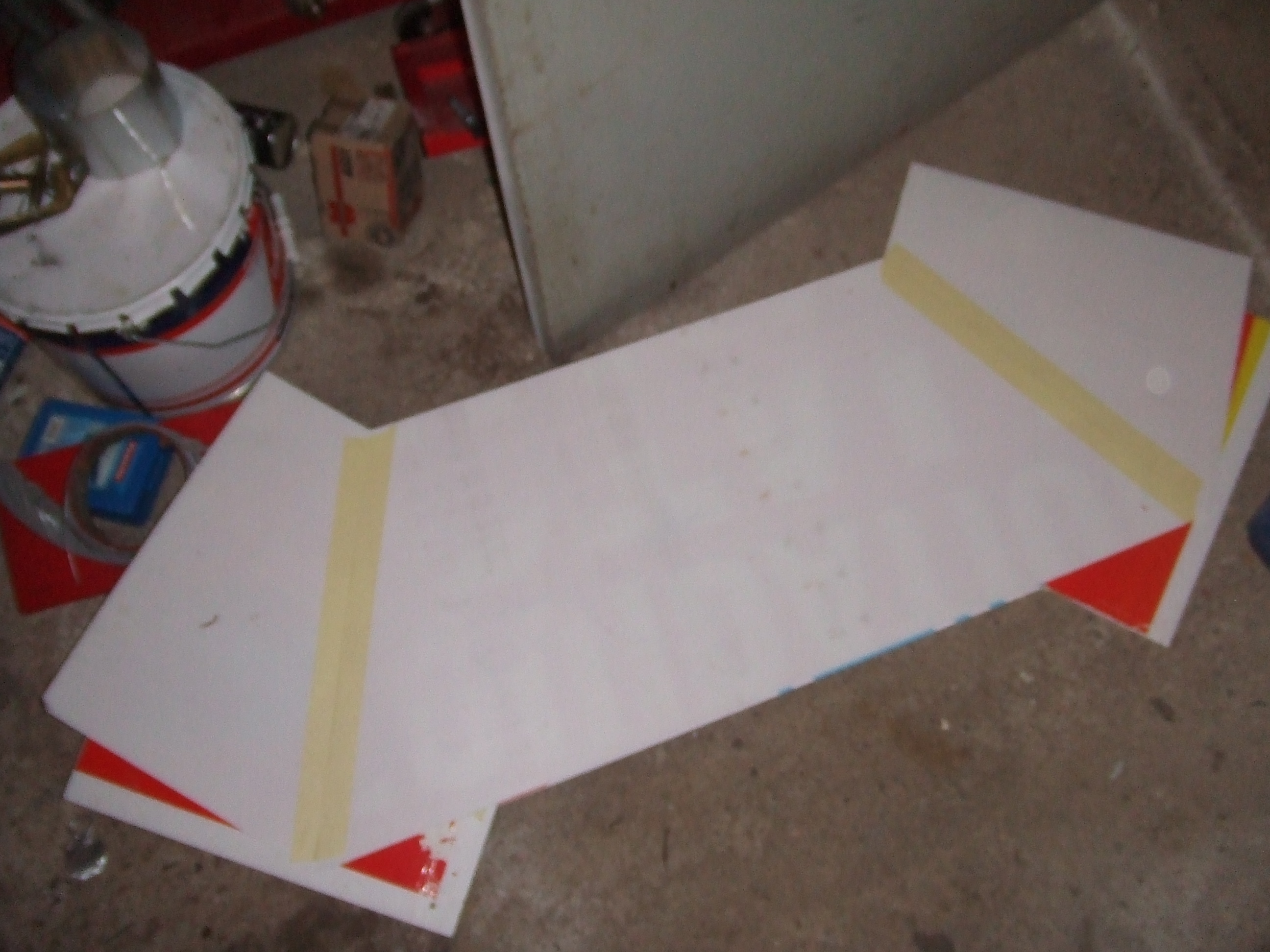

voila la forme que vous devez avoir , la chute de droite va gauche et la chute de gauche va a droite

fin decembre 2009 025

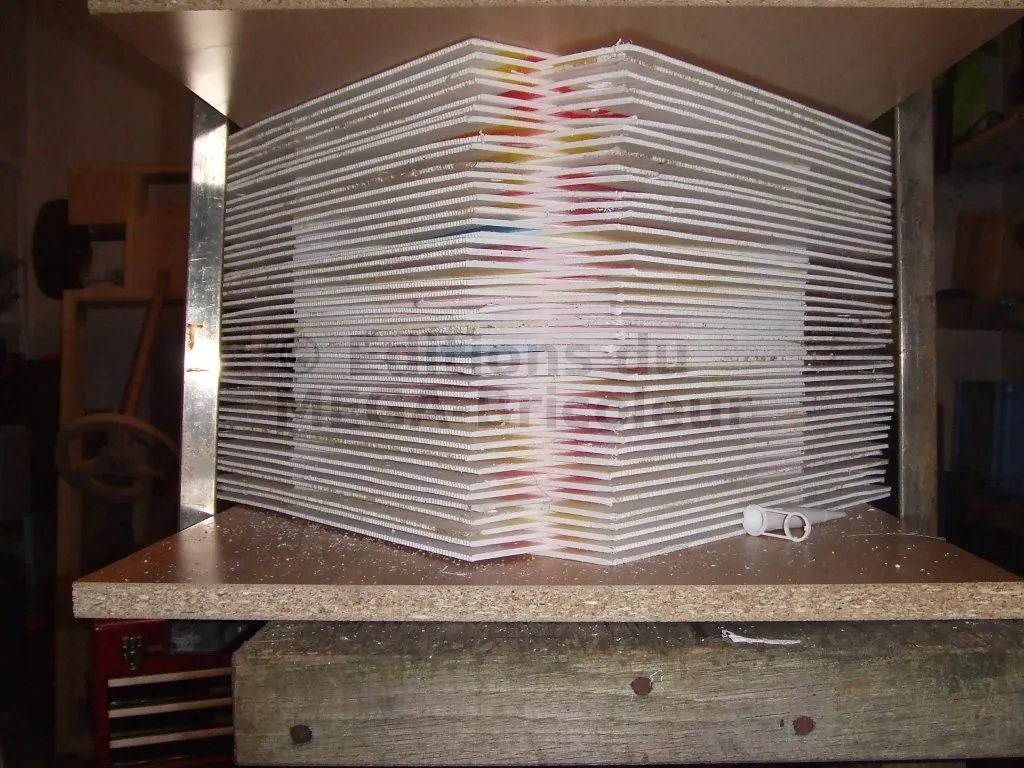

apres en superpossant chaque elements un coup a gauche un coup a droite


fin decembre 2009 026

vous avez deux cannaux donc votre echangeur aire-aire a flux opposer

decembre 2009 027

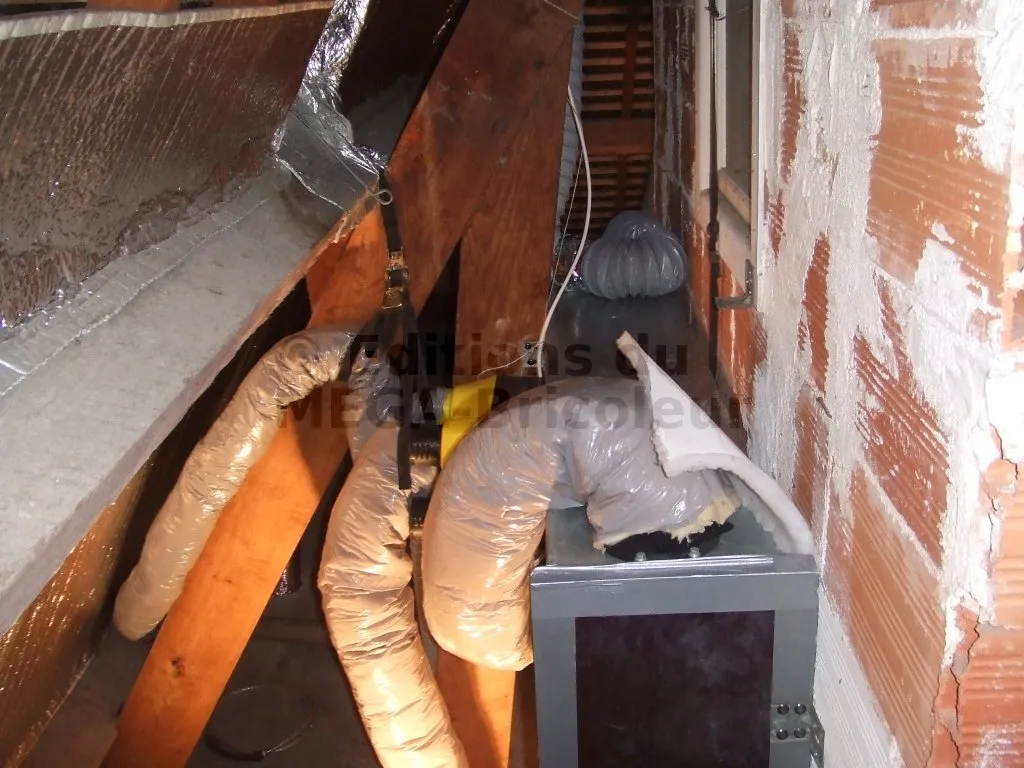

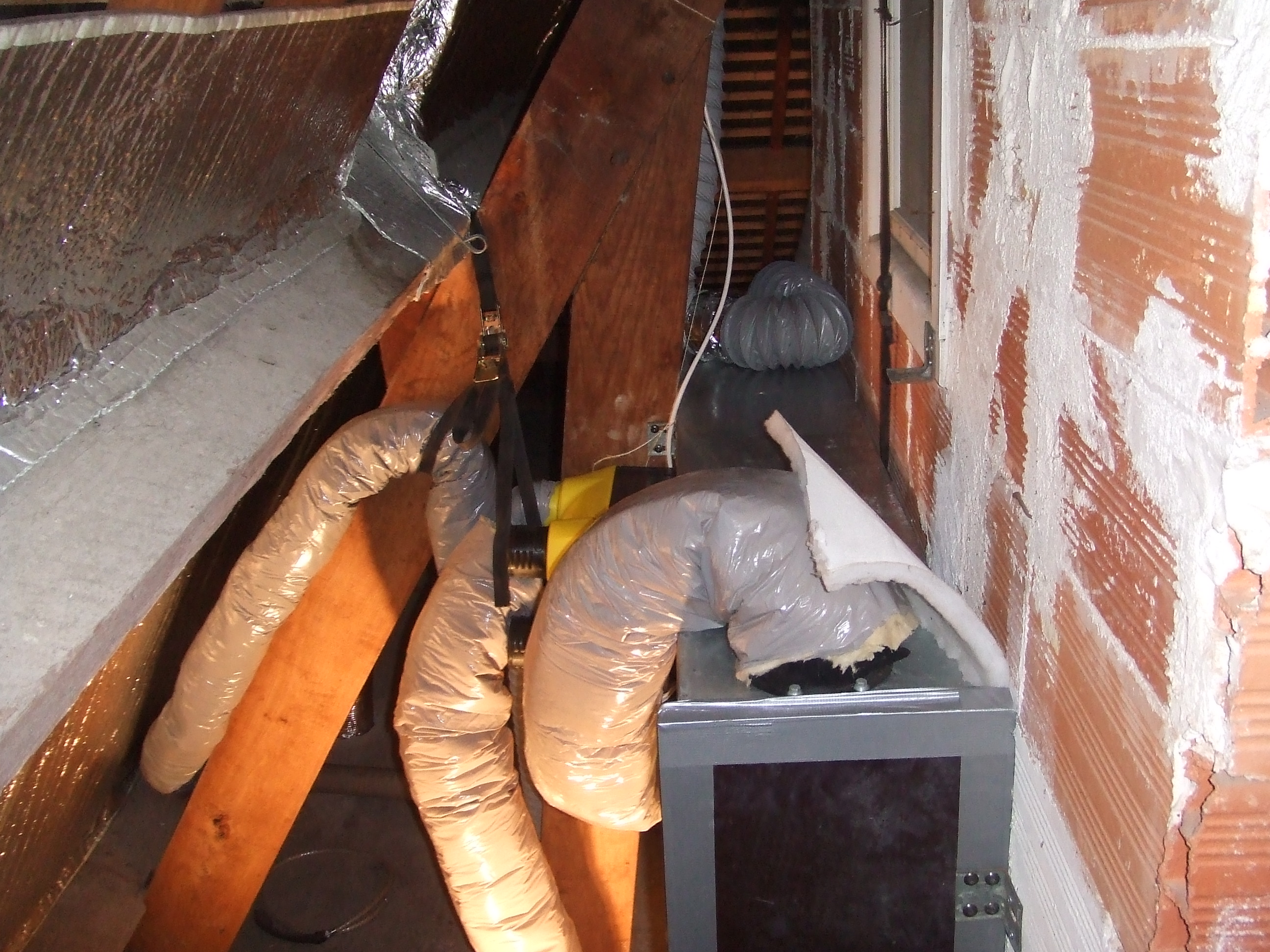

bien sur toutes les gaines entrante (venant de la vmc )et sortante (qui va vers les pieces seches ) c sont des gaines colifique ( donc isole)
