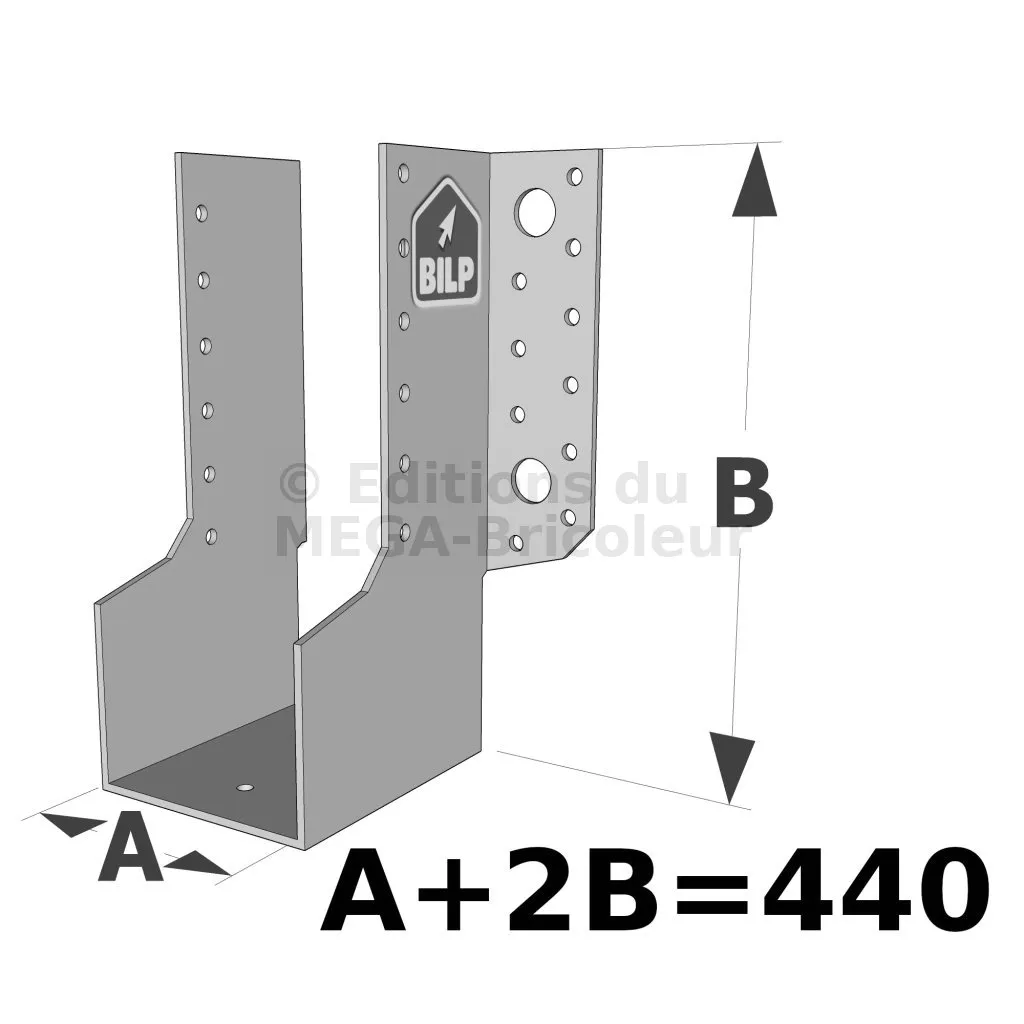

Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE (développé 440mm, épaisseur 2.5mm, profondeur 90mm) - Réf. GLE440/72/2.5
-
RéférenceGLE440/72/2.5
-
Fabricationfrançaise
-
MatériauS250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

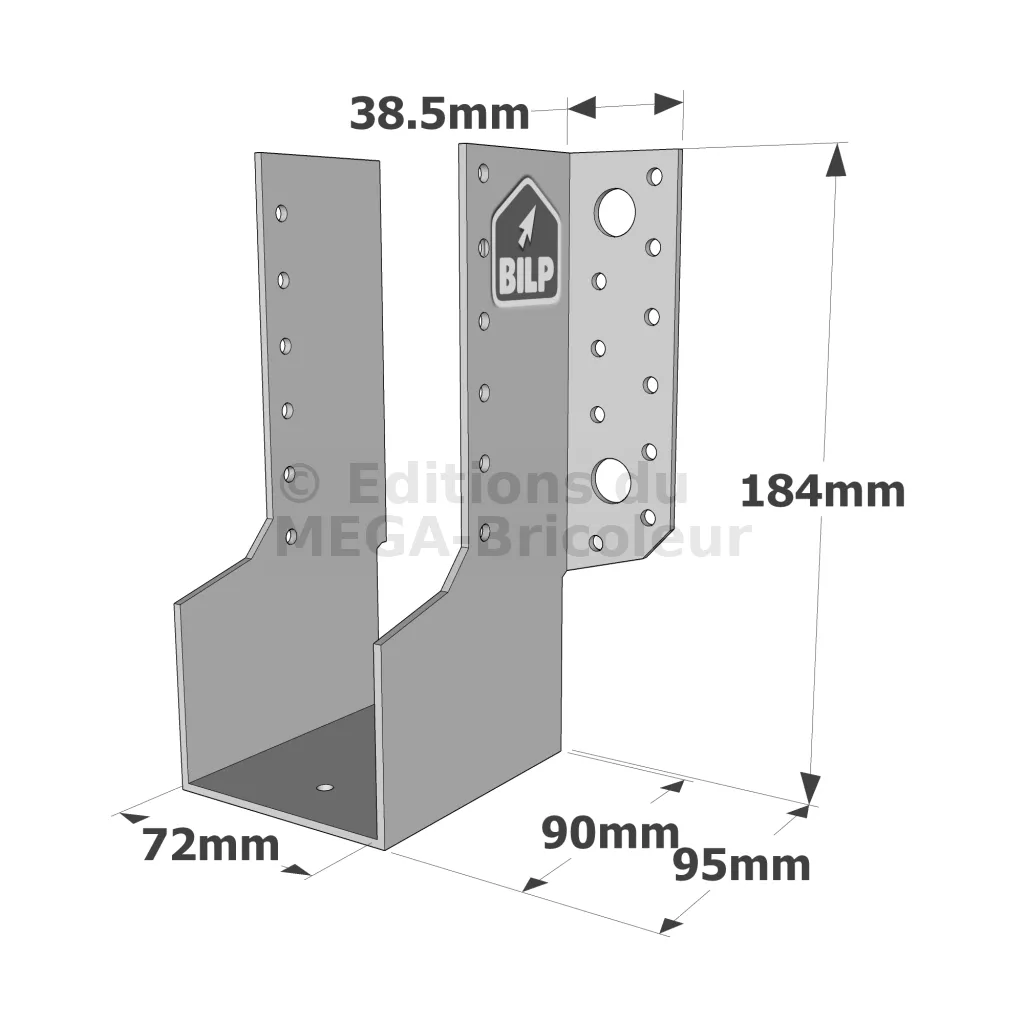

Profondeur (C)90mm
-
Hauteur maximale du bois porté276mm
-
Hauteur minimale du bois porté194mm
-
Epaisseur2.5mm
-
Hauteur (B)184mm
-
Perçages sur porté Ø5 [mm]12
-
Perçages sur porteur Ø13 [mm]4
-
Perçages sur porteur Ø5 [mm]20
-
Fixation BOIS/BOIS - clouage totalPorteur : 20 ; Porté : 12 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
-
Fixation BOIS/BOIS - clouage partielPorteur : 8 ; Porté : 6 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
-
Fixation sur BÉTON ou ACIERPorteur : 4 - WA M12-104/5 ; Porté : 12 - CNA Ø4,0 ; Sur support en acier : Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage) ; Sur support en acier : Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
-
Profondeur (F)95mm
-
Largeur (D)38.5mm
Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE
Les grands sabots à ailes extérieures GLE sont préconisés dans de nombreux cas. Ils permettent d‘assembler une structure sans usinage à façon et ainsi de fiabiliser l‘ouvrage. De même, la multitude des applications rendues possibles par la polyvalence de ces produits les rendent aujourd‘hui incontournables dans la construction.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
– S250GD + Z275 suivant NF EN 10346,
– Epaisseur 4 mm.
Avantages :
– Résistance au feu de 30 minutes suivant l’Eurocode 5,
– Installation rapide et simple,
– Permet une grande polyvalence,
– Facilite la fixation sur support béton.
Applications
Support :
– Porteur : bois massif, bois composite, lamellé collé, acier, béton.
– Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
Domaines d’utilisation :
– Solives, pannes,
– Lisses et montants de bardage,
– Butées de chevron,
– Renforcement d‘assemblages existants...
Mise en oeuvre
Fixations
Sur porté :
– Pointes annelées CNA Ø 4.0 x 50 mm.
– Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
– Vis CSA Ø 5.0 x 40 mm.
– Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
– Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.
Sur porteur :
Support bois :
– Pointes annelées CNA Ø 4.0 x 50 mm.
– Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
– Vis CSA Ø 5.0 x 40 mm.
– Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
– Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.
Support acier :
– Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
– Cheville mécanique : goujon WA M12-104/5.
– Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.
Support maçonnerie creuse :
– Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
