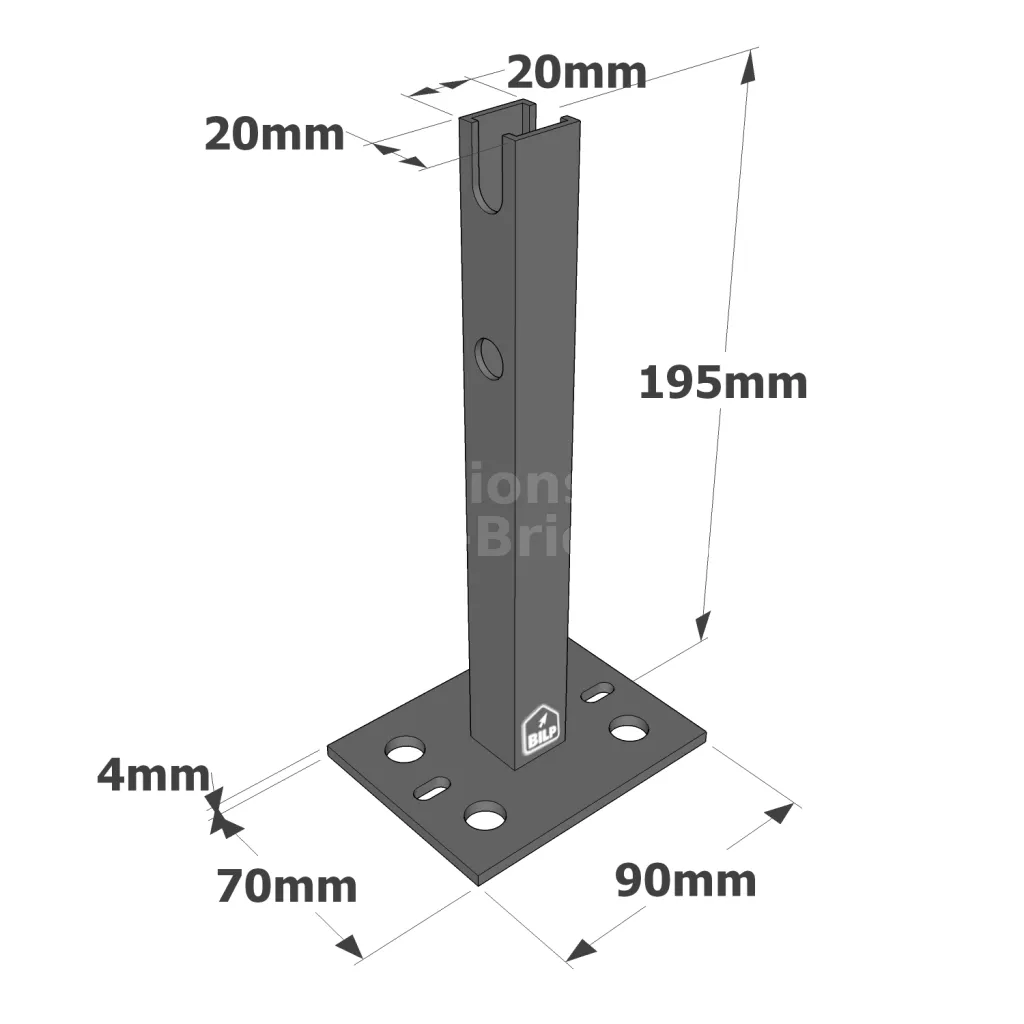

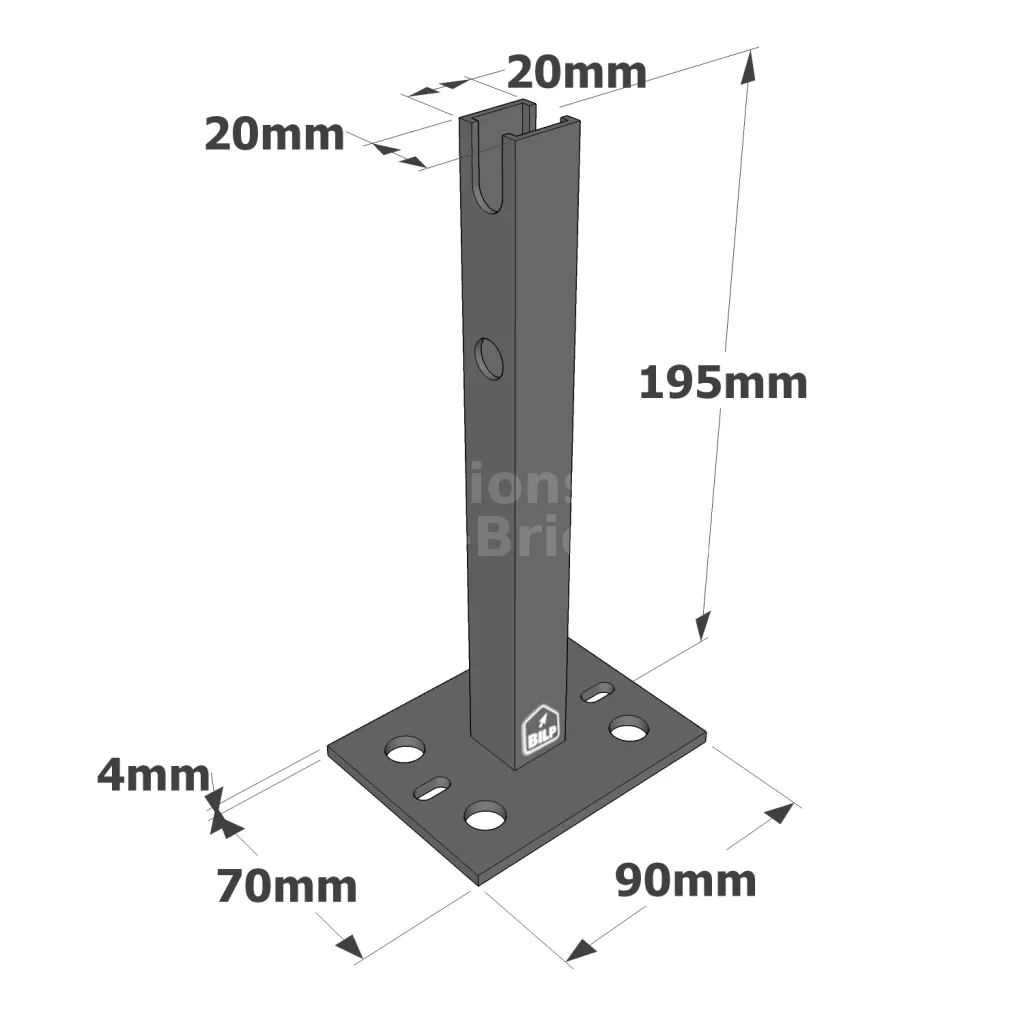

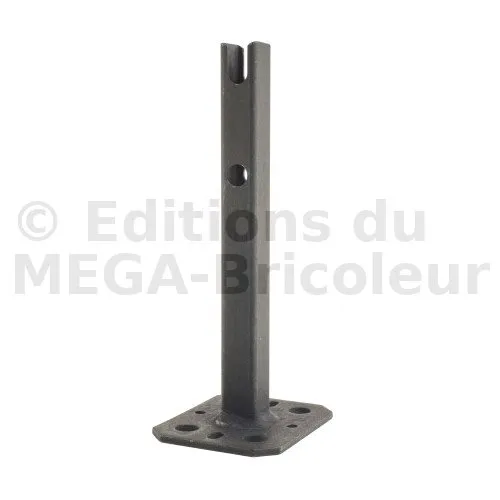

Pied de poteau tubulaire - Réf. TPB195

Mise en oeuvre

Fixations
Poteau :

• 2 broches Ø10 mm, La longueur de la broche correspond à la section du poteau.
• 2 boulons Ø10 mm.

Platine :

• Chevilles mécaniques : 2 goujons WA M10-78/5,
• Ancrages chimiques : résine AT-HP + 2 tiges filetées LMAS M10-120/25.

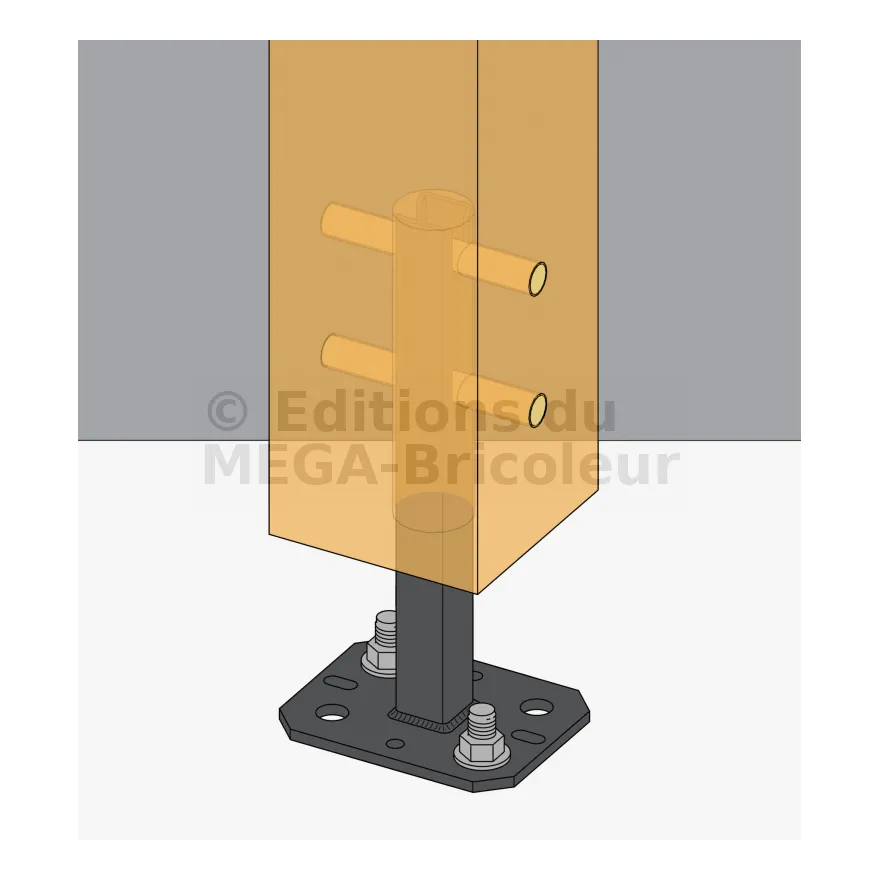

Mise en oeuvre
1. Forer une entaille verticale Ø28 mm, d’une longueur de 150 mm environ, centrée à l’extrémité du poteau bois,
2. Identifier la position des broches (ou boulons) sur les flancs du poteau en utilisant le TPB comme gabarit.
3. Percer transversalement le poteau en Ø10 mm pour y insérer les broches,
4. Insérer uniquement la broche supérieure dans le poteau.
5. Fixer le pied de poteau sur le support en insérant 2 goujons Ø10 mm, en diagonale, sur la platine,
5. Présenter le poteau de manière à placer la broche déjà en place dans l’encoche du pied de poteau,
7. Insérer la seconde broche.

Mise en garde :

• Il convient de respecter une distance maximum du poteau par rapport au sol de 50 mm,
• ​Il convient de respecter une distance minimum de l’extrémité du poteau par rapport à la broche inférieure de 80 mm,
• Le TPB195] ne convient pas pour des applications structurelles soumises à des efforts latéraux (vent...). Les structures doivent être correctement conçues et mises en oeuvre afin de résister à ce type d’efforts (jambe de force...).
