Échantignole
-
/B_test>
-
-
-
Référence
-
Largeur (C)43mm
-
Largeur (D)55mm
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
FabricationFrançaise
-
Epaisseur2mm
-
Fixation BOIS/BOIS - clouage totalAile A : 6xCNA4,0x60 - Aile B : 8xCNA4,0x40
-
Profondeur (A)90mm
-
Largeur (E)65mm

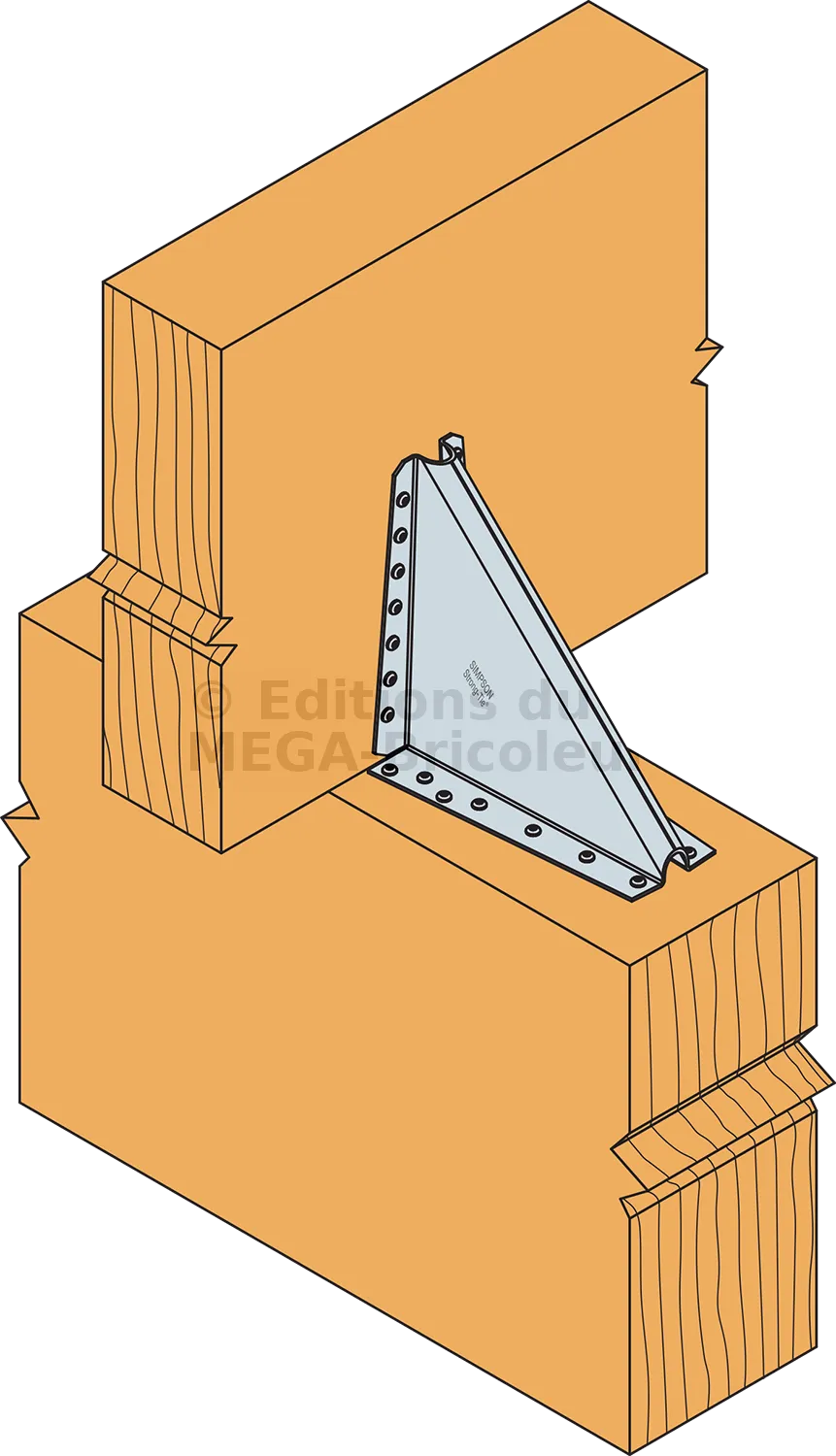

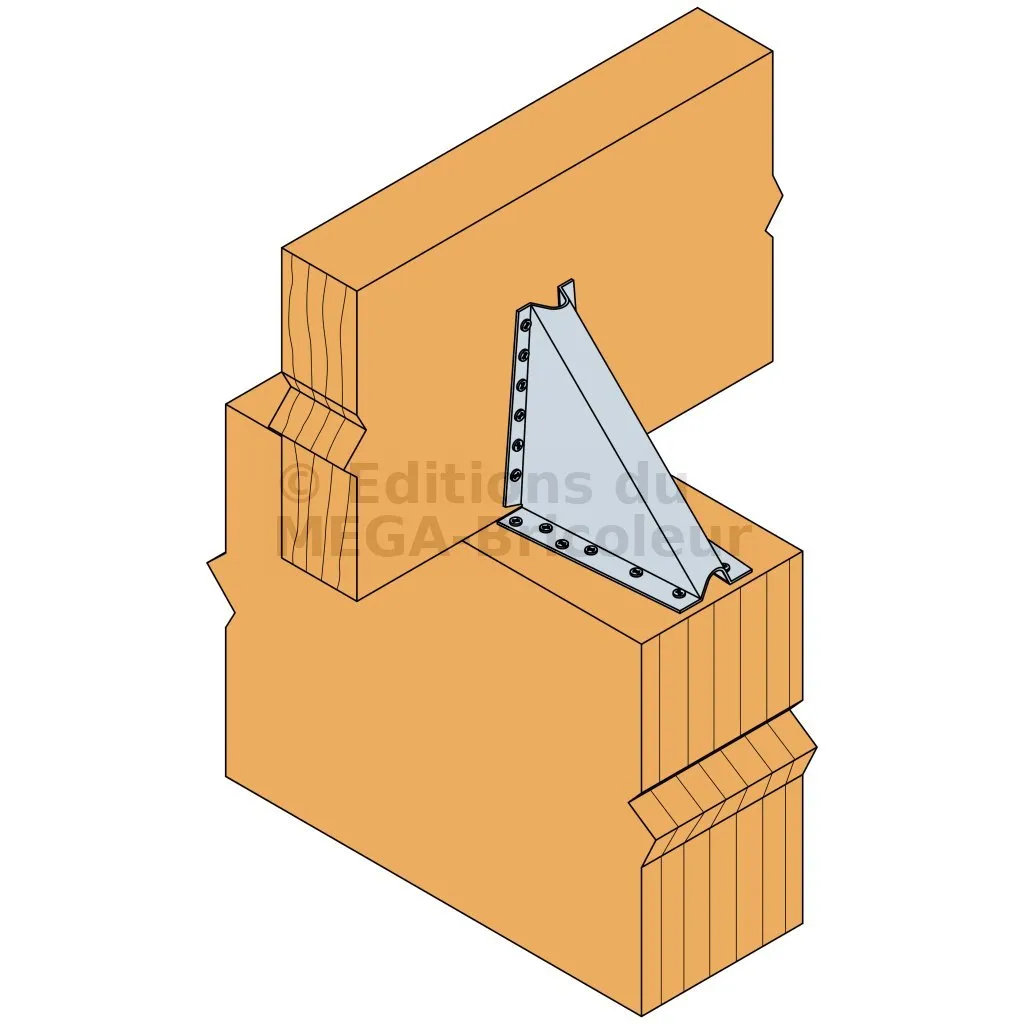

- L‘échantignole métallique ECH est une pièce qui est clouée à l’arbalétrier et aux pannes dans le but d’assurer le maintien des pannes de la charpente. L’échantignole peut maintenir une seule panne ou deux pannes assemblées bout à bout entre elles par un assemblage à sifflet
Echantignole
L‘échantignole métallique ECH évite l‘utilisation d‘échantignoles en bois qui doivent respecter une certaine découpe par rapport au fil du bois.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Avantages
- Simplifie la justification des échantignoles,
- Sécurise des assemblages existants.
Applications :
Support
- Porteur : bois massif, bois composite, laméllé-collé,
- Porté : bois massif, bois composite, laméllé-collé, fermes triangulées.
Domaines d’utilisation

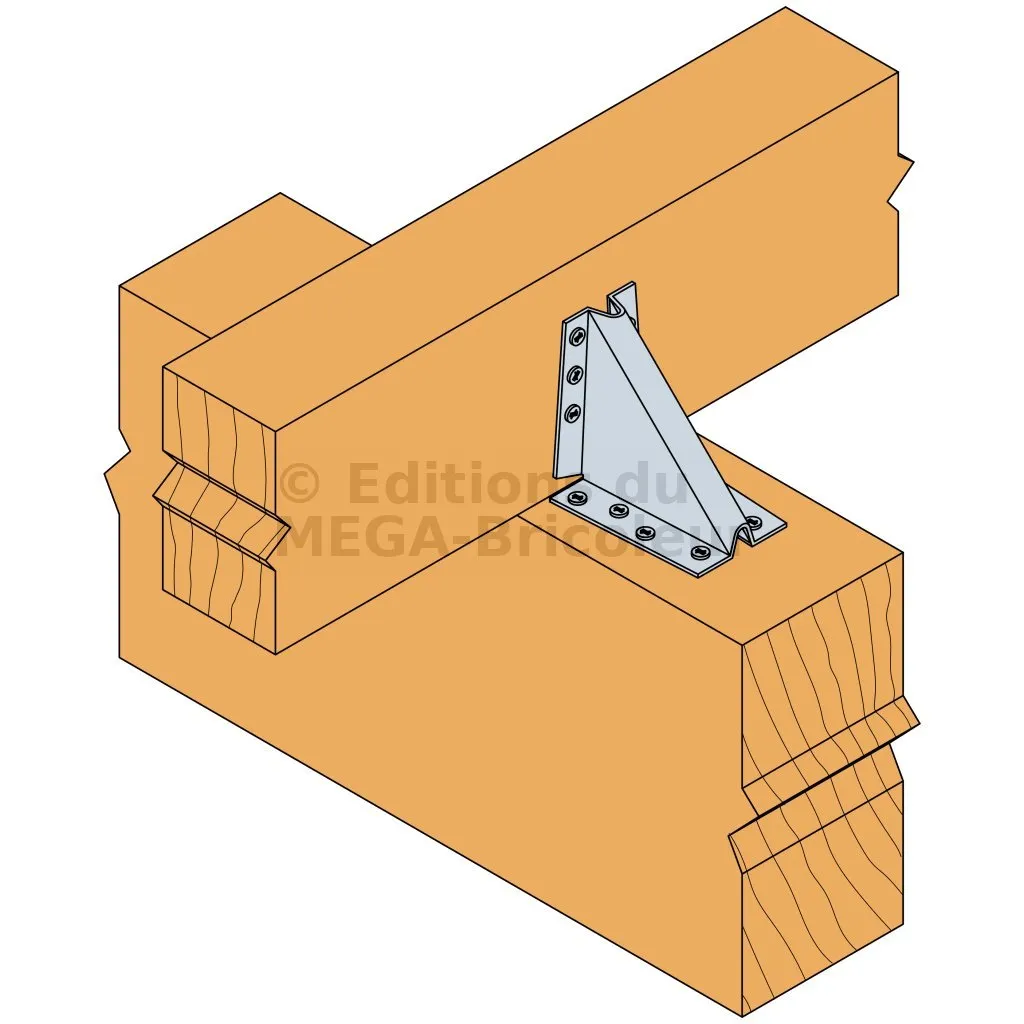

- Pannes sur ferme,

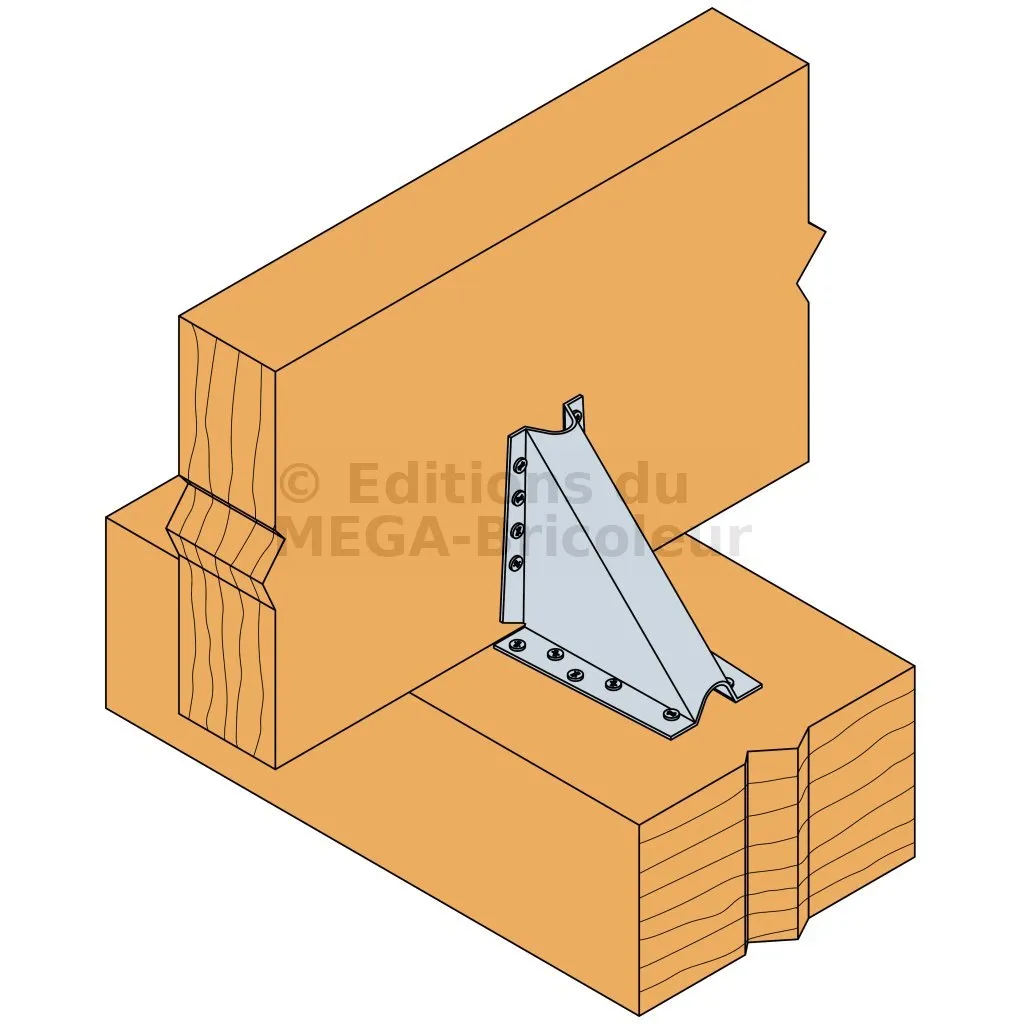

- Poutre sur poteau,
- Renforcement d‘assemblages existants.
Données techniques :

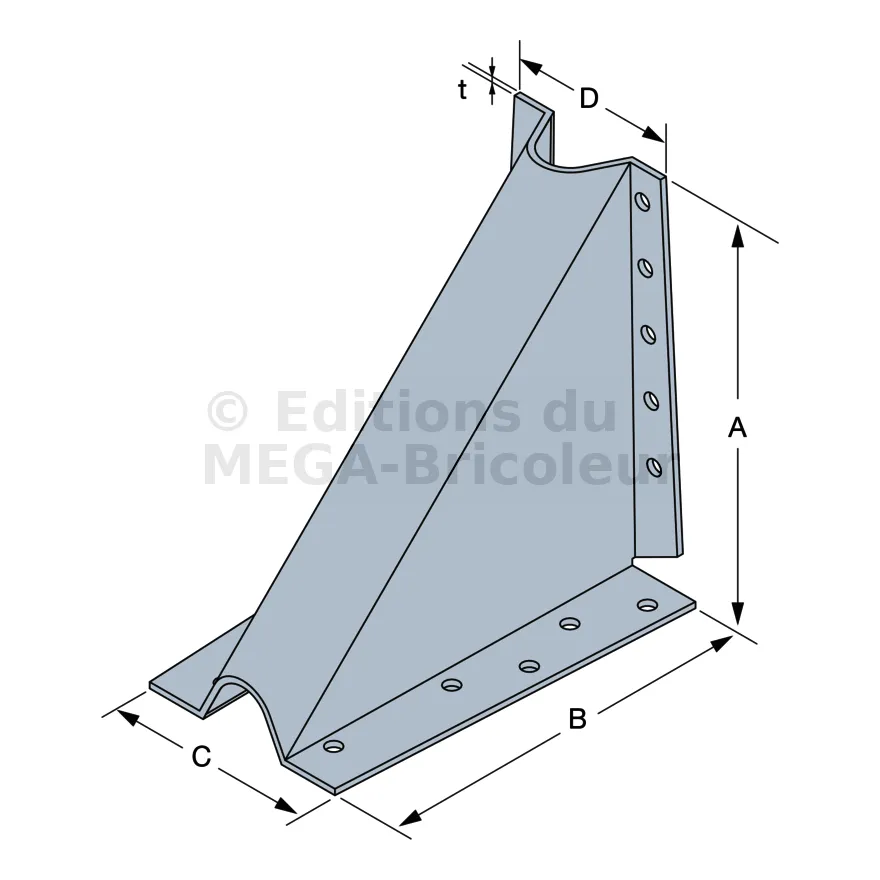

Références | Dimensions [mm] | |||||||
---|---|---|---|---|---|---|---|---|
A | B | C | D | E | t | Perçages Aile A | Perçages Aile B | |
Ø5 | Ø5 | |||||||
ECH90/19090 | 90 | 90 | 43 | 55 | 65 | 2 | 6 | 8 |
ECH125/19130 | 125 | 125 | 52 | 66 | 79 | 2 | 9 | 10 |
ECH160/19170 | 160 | 160 | 51 | 72 | 92 | 2 | 11 | 12 |
ECH200/19210 | 200 | 200 | 54 | 67 | 100 | 2 | 14 | 14 |
Les valeurs caractéristiques publiées pour une échantignole dépendent de l’endroit où va être située la carge :

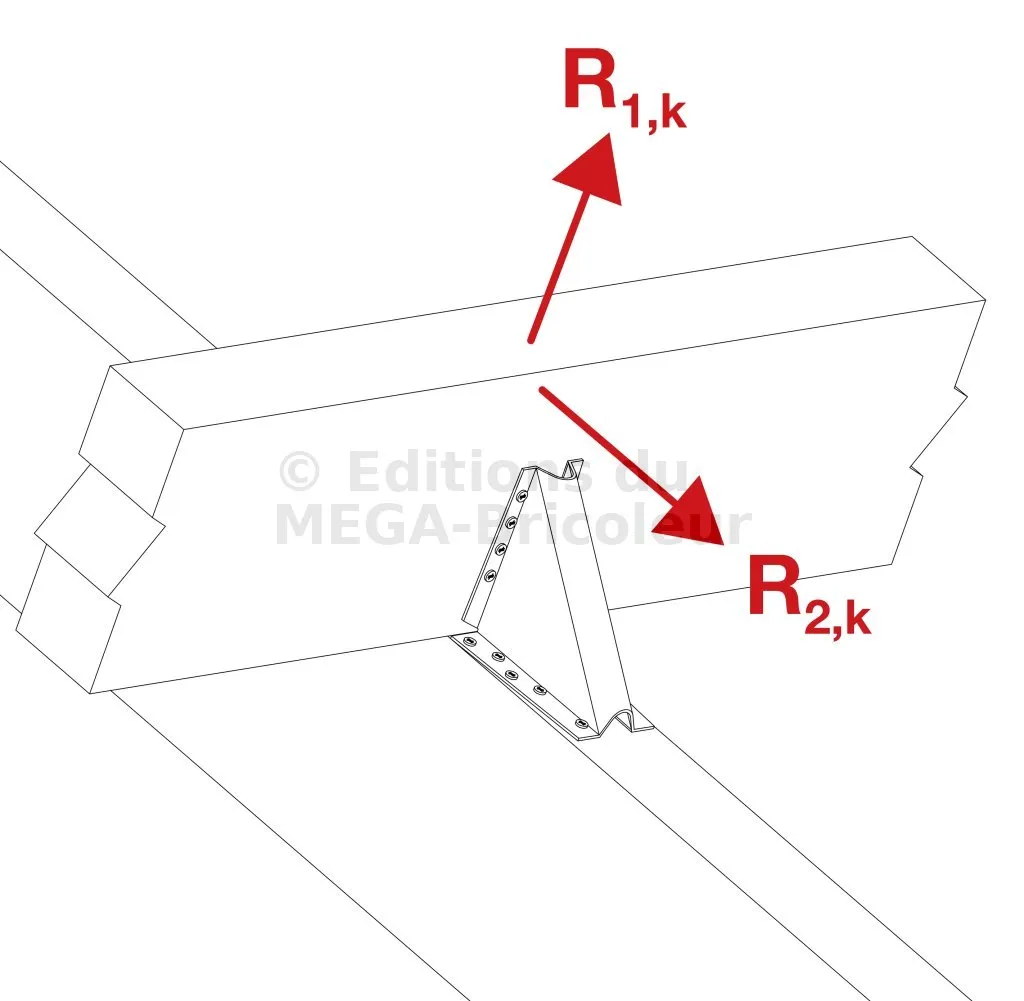

- Pour l’effort de traction F1, la capacité de l’échantignole est fonction de la distance "f". Les valeurs données dans nos tableaux sont basées sur l’hypothèse que f = largeur/2
- Pour l’effort transversal F2, la capacité est fonction de la distance "e" du point d’application de la charge. Dans nos tableaux, nous considérons que e = hauteur.
Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||||||||||
Aile A | Aile B | R1.k | R2.k | ||||||||
Qté | Type | Qté | Type | f = 20 mm | f = 40 mm | f = 50 mm | e = 140 mm | e = 140 mm | e = 180 mm | e = 220 mm | |
ECH90/19090 | 6 | CNA4,0X60 | 8 | CNA4,0X40 | 4 | 2.1 | 1.6 | 1.8 | 1.2 | 0.8 | 0.6 |
ECH125/19130 | 9 | CNA4,0X60 | 10 | CNA4,0X40 | 4.6 | 3.9 | 3.7 | 4.4 | 3.1 | 2.3 | 1.6 |
ECH160/19170 | 11 | CNA4,0X60 | 12 | CNA4,0X40 | 5.8 | 5.1 | 4.9 | 7.5 | 5.3 | 4.1 | 3.4 |
ECH200/19210 | 14 | CNA4,0X60 | 14 | CNA4,0X40 | 7 | 6.3 | 6 | 11.4 | 8.1 | 6.3 | 5.2 |
Les valeurs sont données pour plusieurs valeurs de f et e. Pour les autres valeurs, merci de vous référez à notre ETE-06/0106.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations
Sur porté :
- Pointes annelées CNA4.0x50.
Sur porteur :
- Pointes annelées CNA4.0x60.
Les flaches* ne sont pas permis au droit des fixations.
*Flache : portion de la surface de la grume restant sur le bois scié (def. ISO 1031).
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
