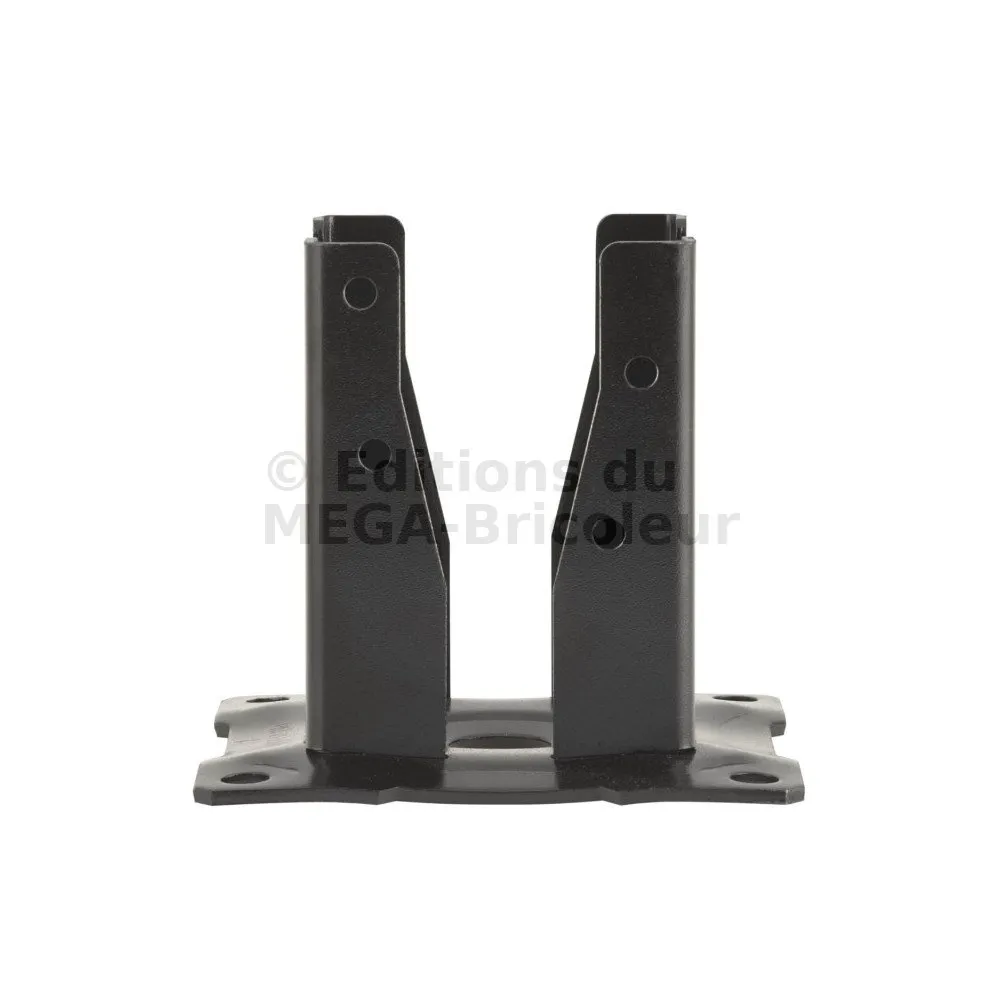

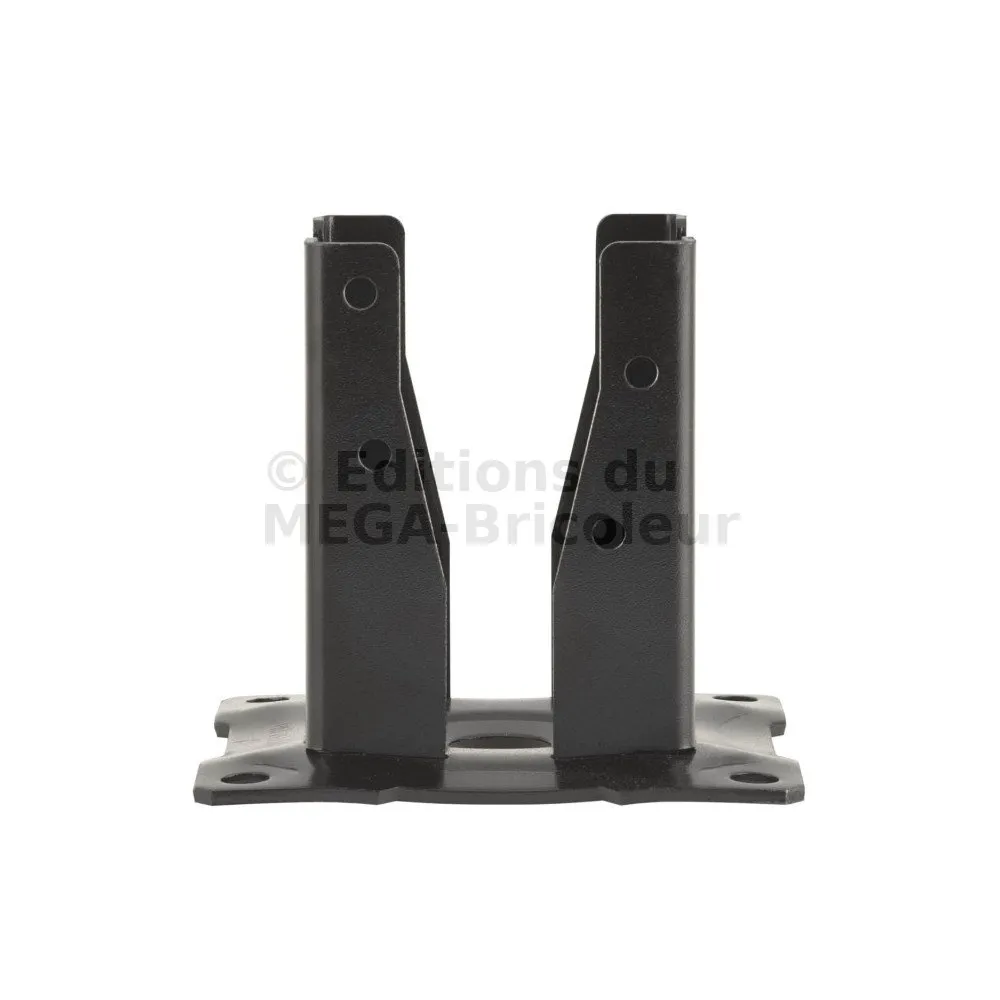

Pied de poteau carré NOIR sur platine AG527PB - Réf. AG527PB
-
RéférenceAG527PB
-
MatériauAcier DD11 suivant NF EN 10111, Primaire électrozinguée suivant ISO 2081
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)150mm
-
Largeur (E)150mm
-
Épaisseur t13mm
-
Épaisseur t24mm
-
Fabricationfrançaise
-
Code EAN3523140556161
-
Perçage sur la platine4Ø12
-
Perçage sur le corps16Ø8
-
Largeur (C)91mm
Pied de poteau carré de jardin à boulonner - Finition noire
Parfait pour votre poteau d’angle en complément du PPJNC !
Le pied de poteau carré noir sur platine AG527PB est préconisé dans la réalisation de petits ouvrages tels que les clôtures de jardin. Très facile à monter, il est également adapté pour des structures extérieures. Le pied de poteau AG527PB est à boulonner.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Primaire électrozinguée suivant ISO 2081,
- Finition peinture en poydre Polyester Architecture RAL 9005,
- Epaisseur : 3 mm (corps) et 4 mm (platine).
Avantages
- Finition noire pour un assemblage discret dans la structure,
- Angles de la platine découpés pour plus de sécurité.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite...
- Porté : bois massif, lamellé-collé, bois composite...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques

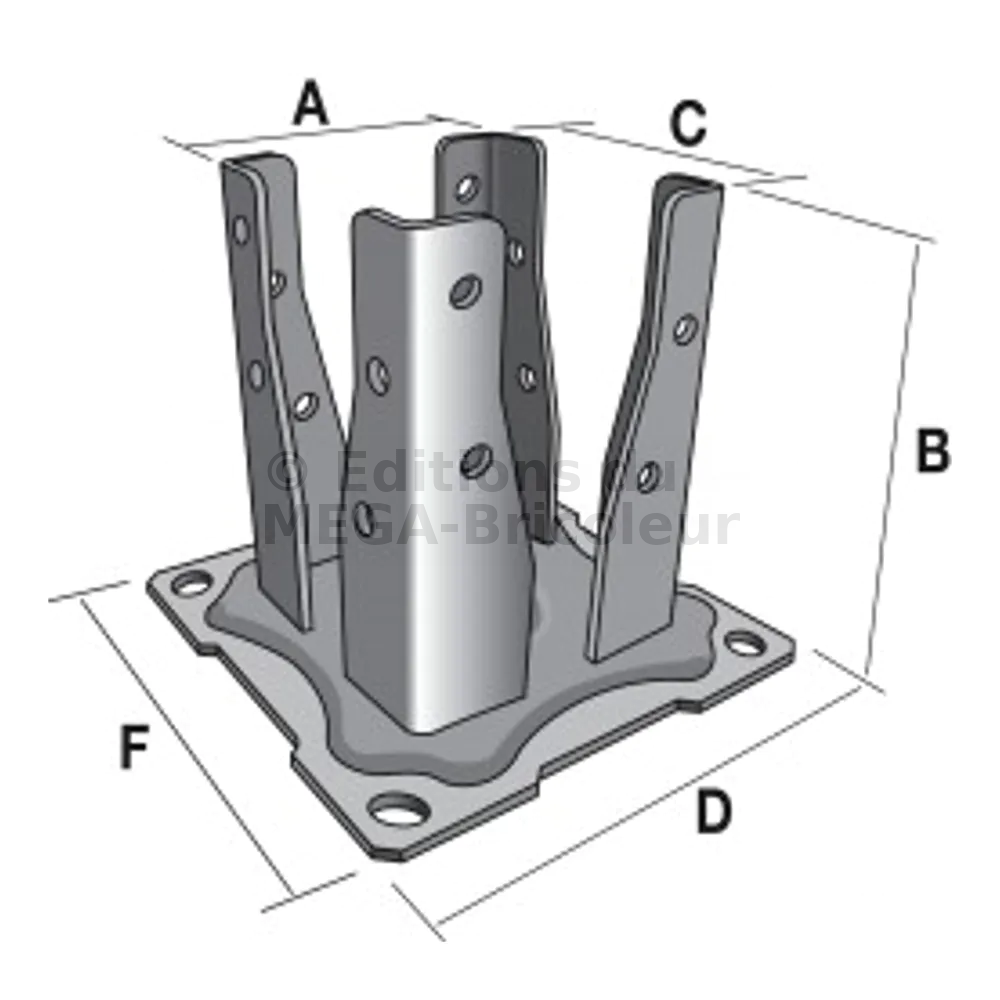

Dimensions
| Références | Dimensions [mm] | Perçages | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | |
| Ø8 | Ø12 | ||||||||
| AG527PB | 91 | 130 | 91 | 150 | 150 | 3 | 4 | 16 | 4 |
Fixations
Poteau :
- Vis Ø6 mm..
Platine :
- Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent...). Les structures doivent également être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force...).

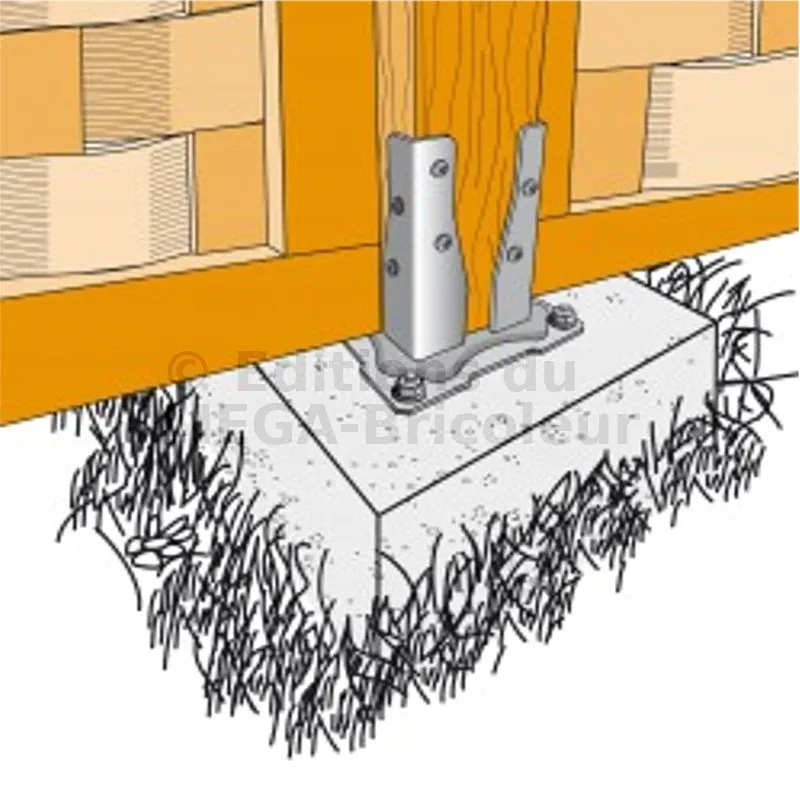

Installation
Partie basse :
1. Positionner le pied de poteau dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.
Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le poteau dans le pied de poteau.
