Equerre acoustique - Réf. ABAI105

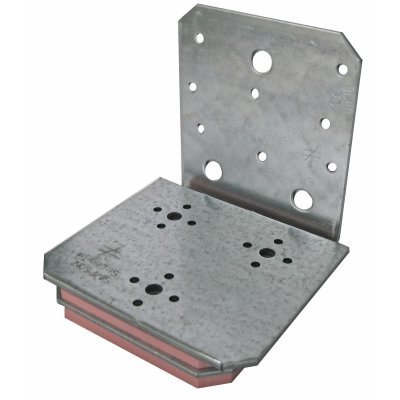

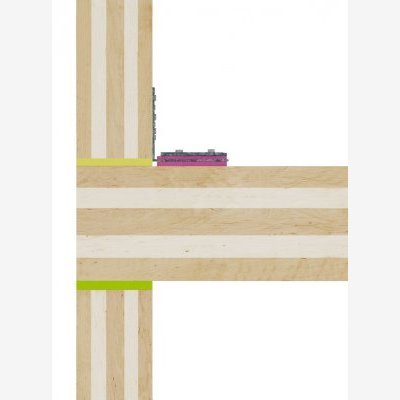

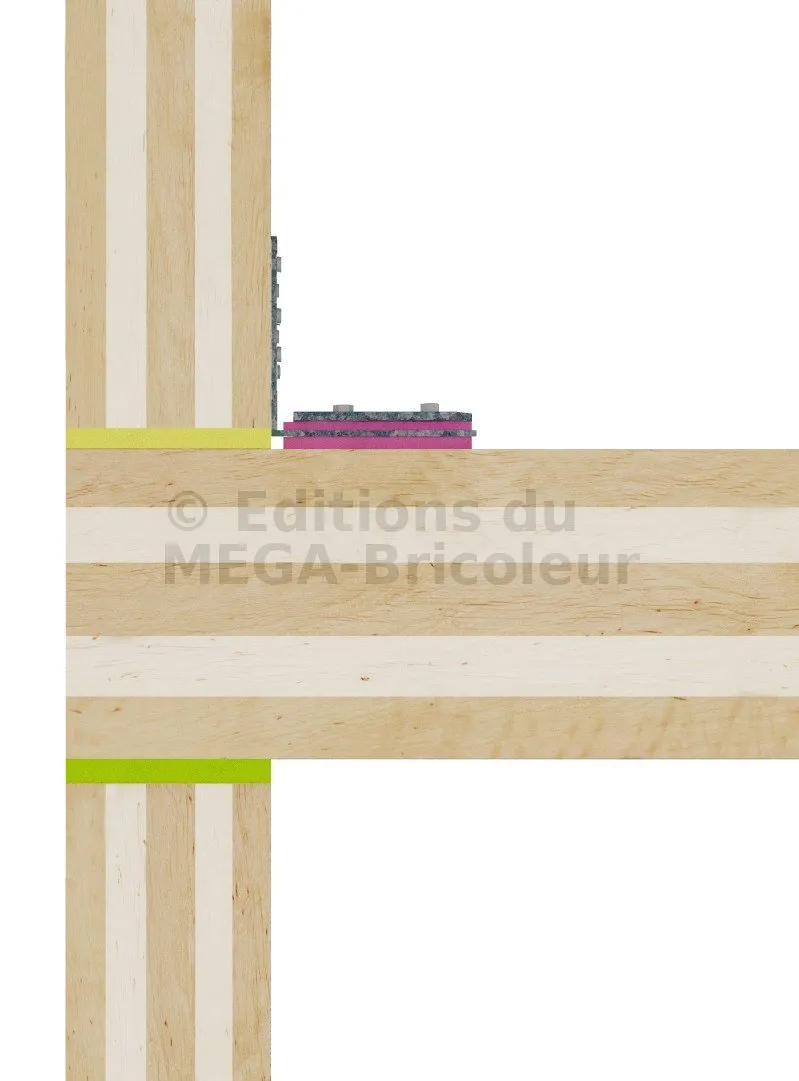

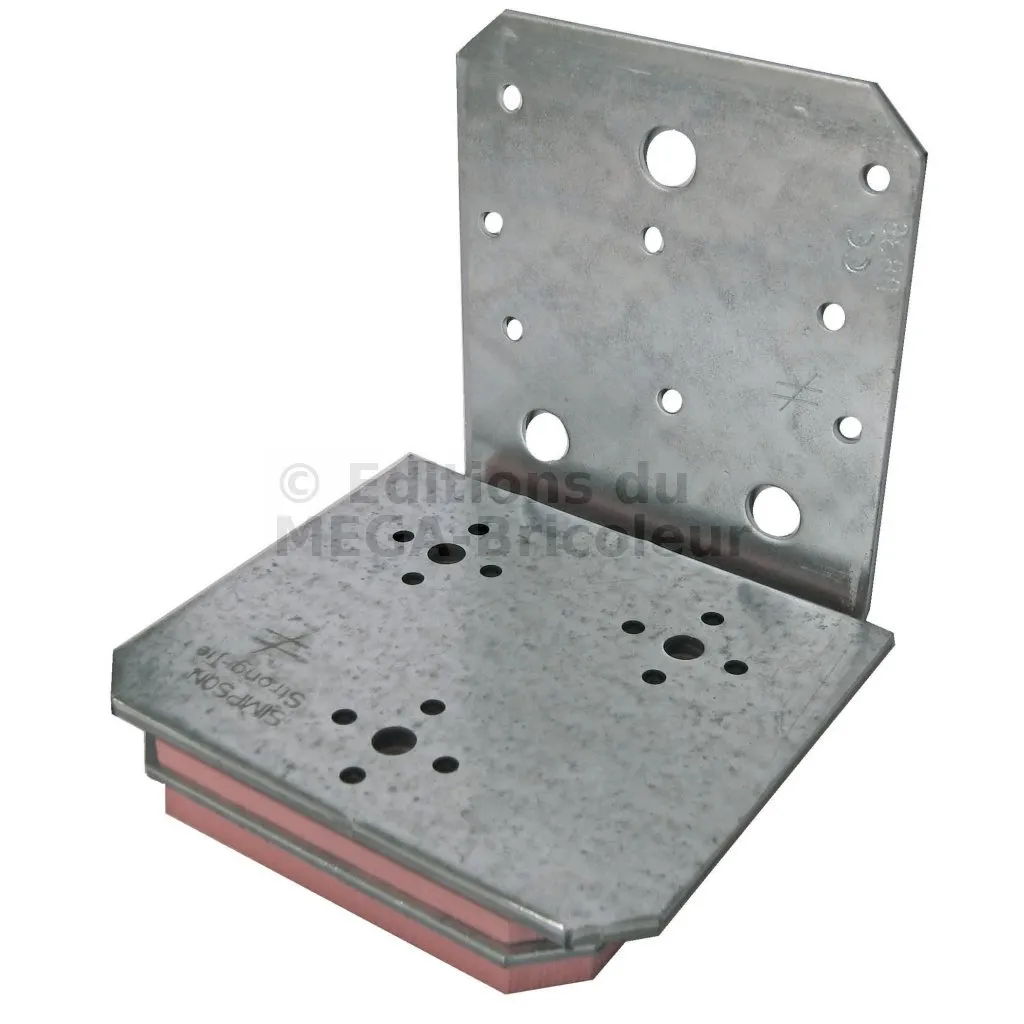

L’équerre acoustique ABAI est une équerre innovante car elle associe une équerre classique à un matériau d’isolation acoustique, la Sylodyn®. Elle permet la connexion entre éléments de mur et de plancher en panneaux multiplis (CLT), tout en garantissant une isolation phonique entre ces composants grâce à une bande de Sylodyn® de 12 mm préinstallée sous l’équerre.
-
RéférenceABAI105
-
Epaisseur3mm
-
Hauteur113mm
-
Longueur400mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346 et Sylodyn® : Polyurethane Sylomer SR220.
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)106mm
-
Largeur (C)90mm
-
Perçages Aile B3Ø7
-
Perçages Aile A8Ø5 - 3Ø11
-
Épaisseur (E)18mm
-
Profondeur103mm
Caractéristiques
Agréments techniques : ETA-06/0106
Déclarations de performance : FR-DoP-e06/0106
Matière
– Acier galvanisé S250GD + Z275 suivant NF EN 10346,
– Sylodyn® : Polyurethane Sylomer SR220.
Avantages
– Réduction du transfert phonique entre composants de la structure,
– Étanchéité à l’air améliorée : présence de bandes isolantes Sylodyn® de 12 mm sous les murs extérieurs,
– Solution rapide à mettre en œuvre.
Applications
Support
– Porteur : Bois massif, bois lamellé-collé, bois lamellé-croisé.
– Porté : Bois massif, bois lamellé-collé, bois lamellé-croisé.
Domaines d’utilisation

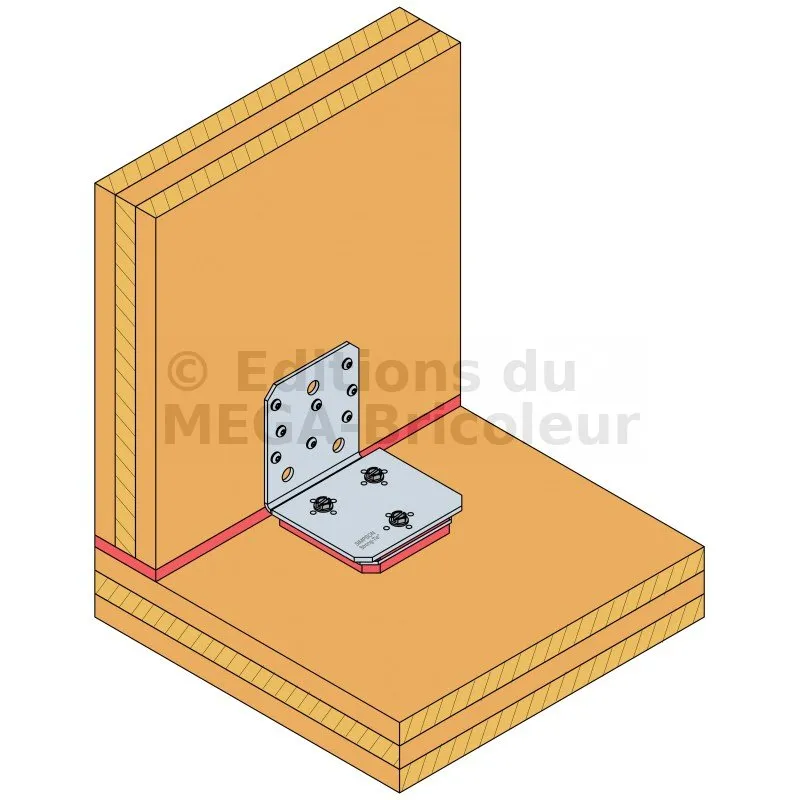

– Connexion et isolation phonique des murs et planchers,
– Assemblage de panneaux CLT.
Données techniques

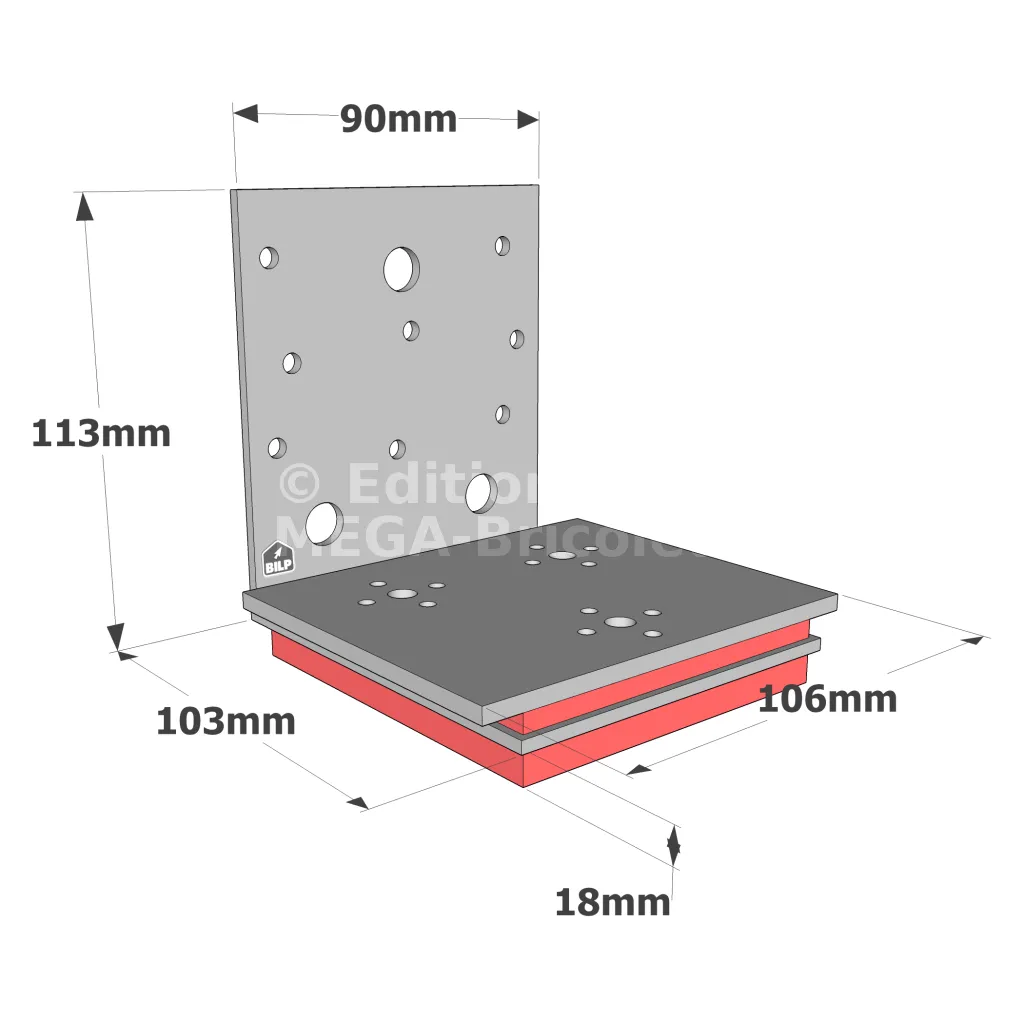

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 | Ø11 | Ø7 | |
| ABAI105 | 113 | 103 | 90 | 106 | 18 | 3 | 8 | 3 | 3 |
A fixer avec la référence de vis SDS25600MB.
Valeurs Caractéristiques
Par Monsieur Paul
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | Coefficient de raideur Kser par direction d’effort [kN/mm] | ||||||||||
| Aile A | Aile B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Qté | type | Qté | type | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,0/kmod | 2,0/kmod | 3,3/kmod | 2,3/kmod | 0.8 | 0.68 | 1.16 | 0.8 |
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 1 équerre
Par Monsieur Paul
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | Coefficient de raideur Kser par direction d’effort [kN/mm] | ||||||||||
| Aile A | Aile B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Qté | type | Qté | type | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,2 | 2,2 | 3,7 | 2,6 | 0.8 | 0.68 | 1.16 | 0.8 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Notes techniques
– Document Technique Performances Acoustiques
Installation

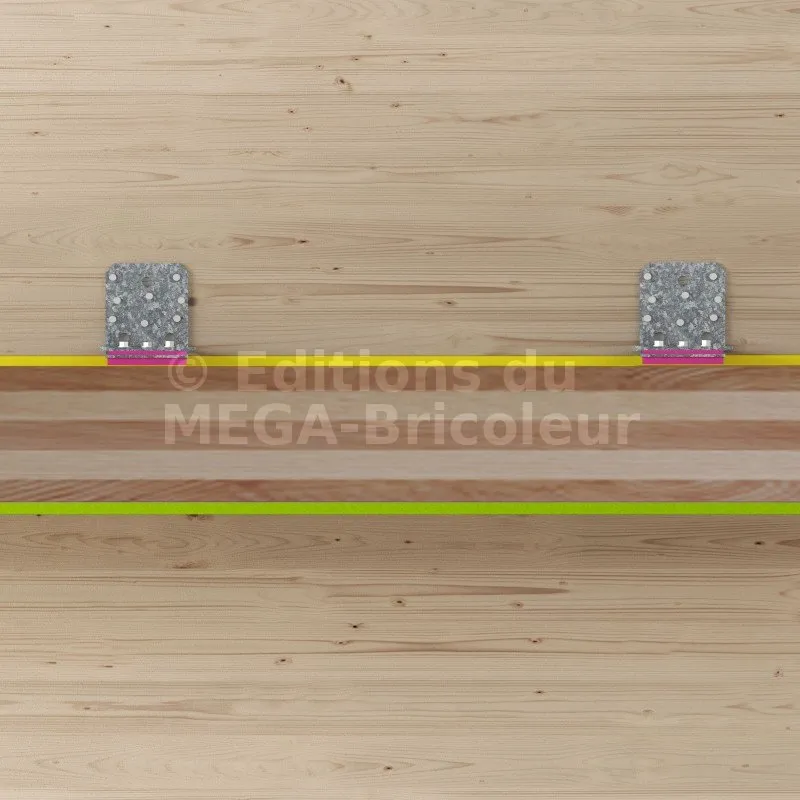

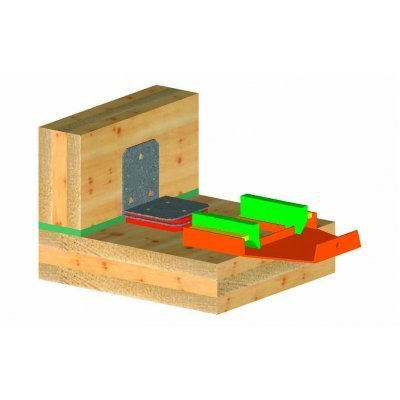

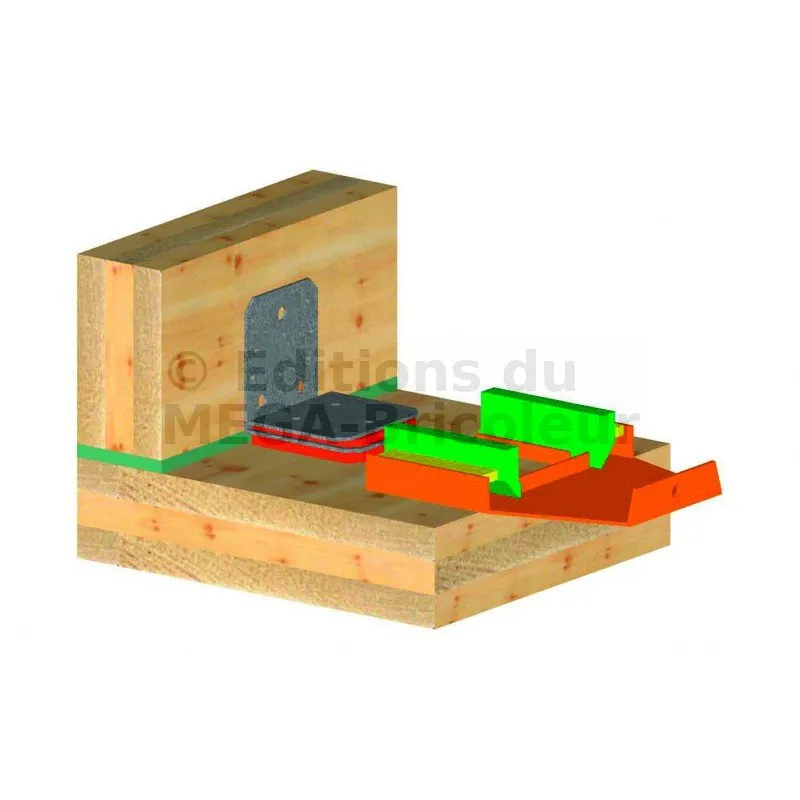

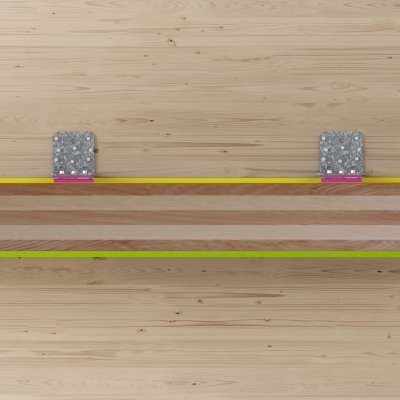

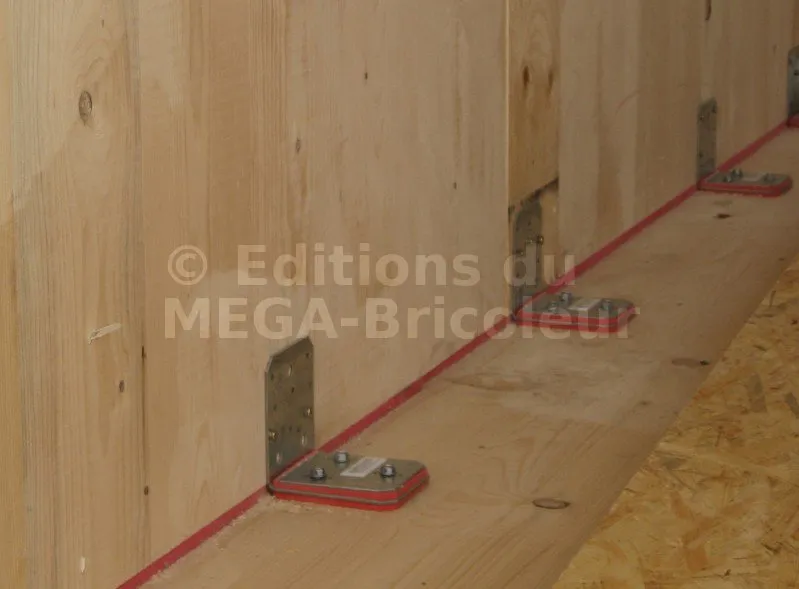

Pour une efficacité totale, la présence d’une bande Sylodyn® sous les panneaux murs CLT est impérative. Le choix des bandes Sylodyn® dépend du poids du mur (voir tableau ci-dessous). Un gabarit de montage (réf. MOABAI) est disponible pour une meilleure pose de l’équerre ABAI. Il évite en effet la compression de la bande de Sylodyn® présente sous l’équerre.
| Modele | Charge linéaire (kN/m) | Compression (N/mm²) | Écrasement (mm) | Couleur | |||
|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | ||
| SYLO-NB-100 | 1 | 7.5 | 0.01 | 0.08 | 0.1 | 1.0 | Rouge |
| SYLO-NC-100 | 7.5 | 15 | 0.08 | 0.15 | 0.5 | 1.1 | Jaune |
| SYLO-ND-100 | 15 | 35 | 0.15 | 0.35 | 0.5 | 1.3 | Vert |
| SYLO-NE-100 | 35 | 75 | 0.35 | 0.75 | 0.6 | 1.3 | Bleu |
| SYLO-NF-100 | 75 | 150 | 0.75 | 1.5 | 0.7 | 1.3 | Violet |
| SYLO-NB-150 | 1.5 | 11 | 0.01 | 0.08 | 0.1 | 1.0 | Rouge |
| SYLO-NC-150 | 11 | 23 | 0.08 | 0.15 | 0.5 | 1.1 | Jaune |
| SYLO-ND-150 | 23 | 54 | 0.15 | 0.35 | 0.5 | 1.3 | Vert |
| SYLO-NE-150 | 54 | 118 | 0.35 | 0.75 | 0.6 | 1.3 | Bleu |
| SYLO-NF-150 | 118 | 230 | 0.75 | 1.5 | 0.7 | 1.3 | Violet |

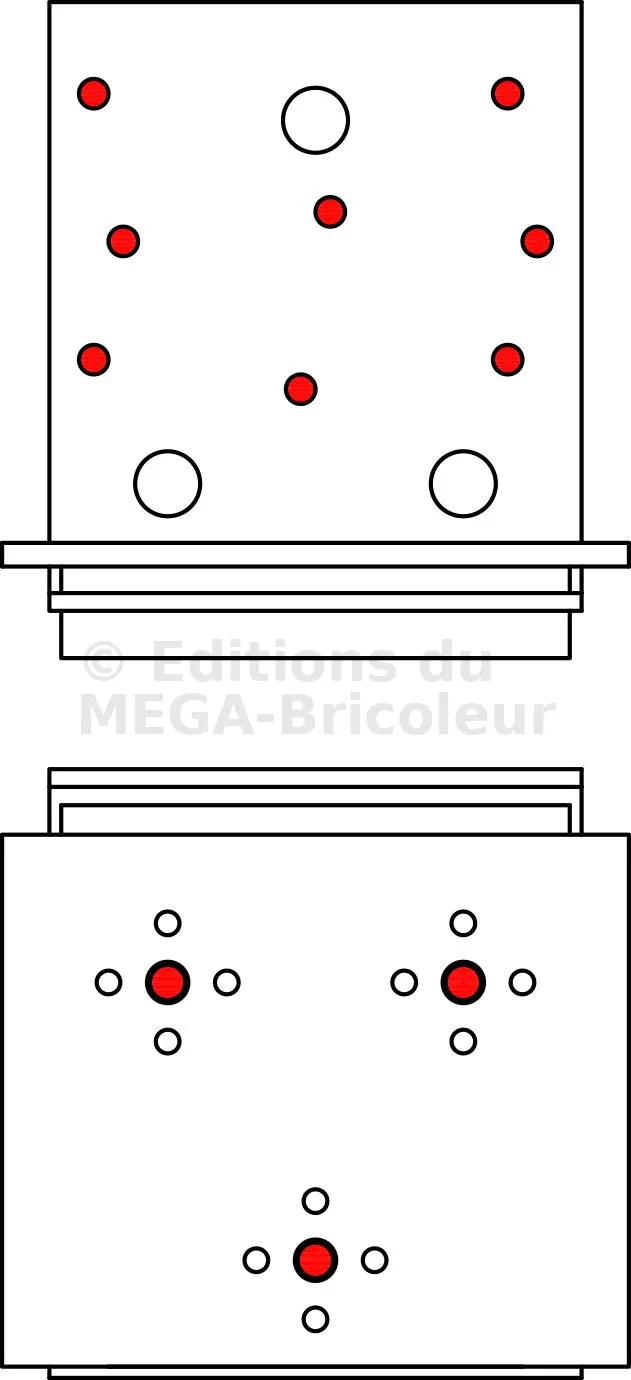

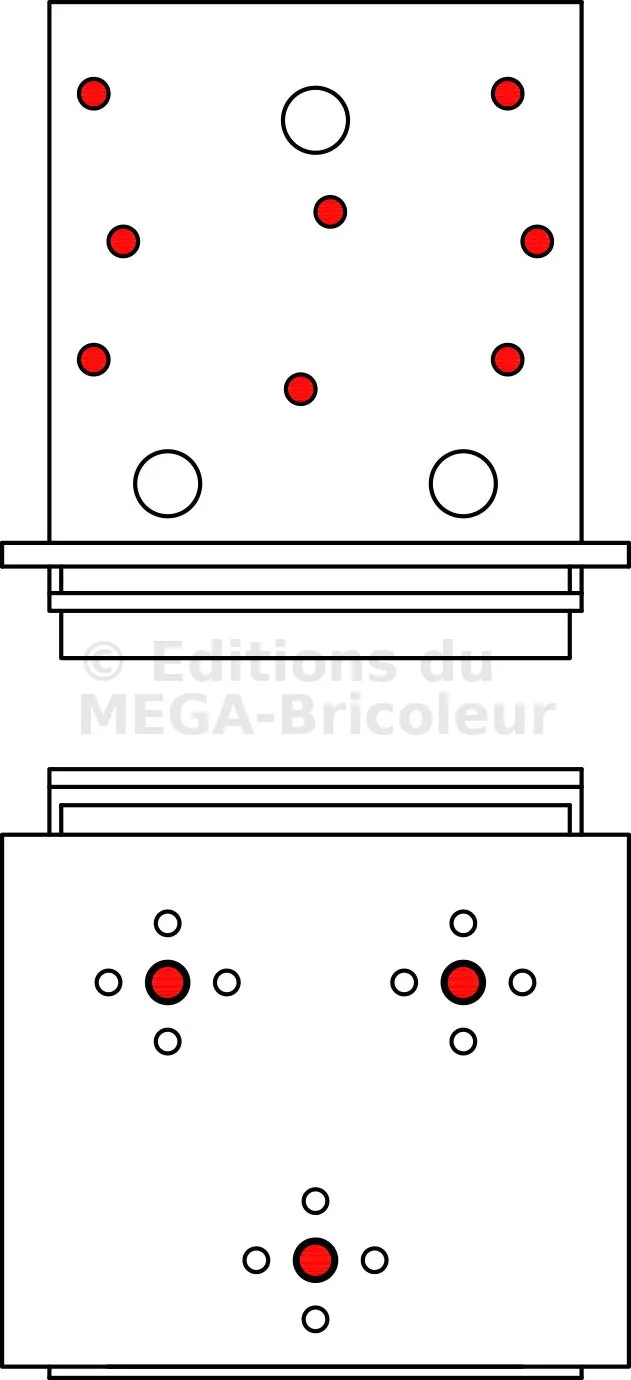

Fixations préconisées :
Aile B :
– Pointes annelées CNA Ø4,0x60.
– Vis CSA Ø5,0x50 mm.
– Boulons Ø10.
– Tirefonds Ø10.
Aile C :
– Vis SDS25600 (dimensions Ø6,4x152 mm).
