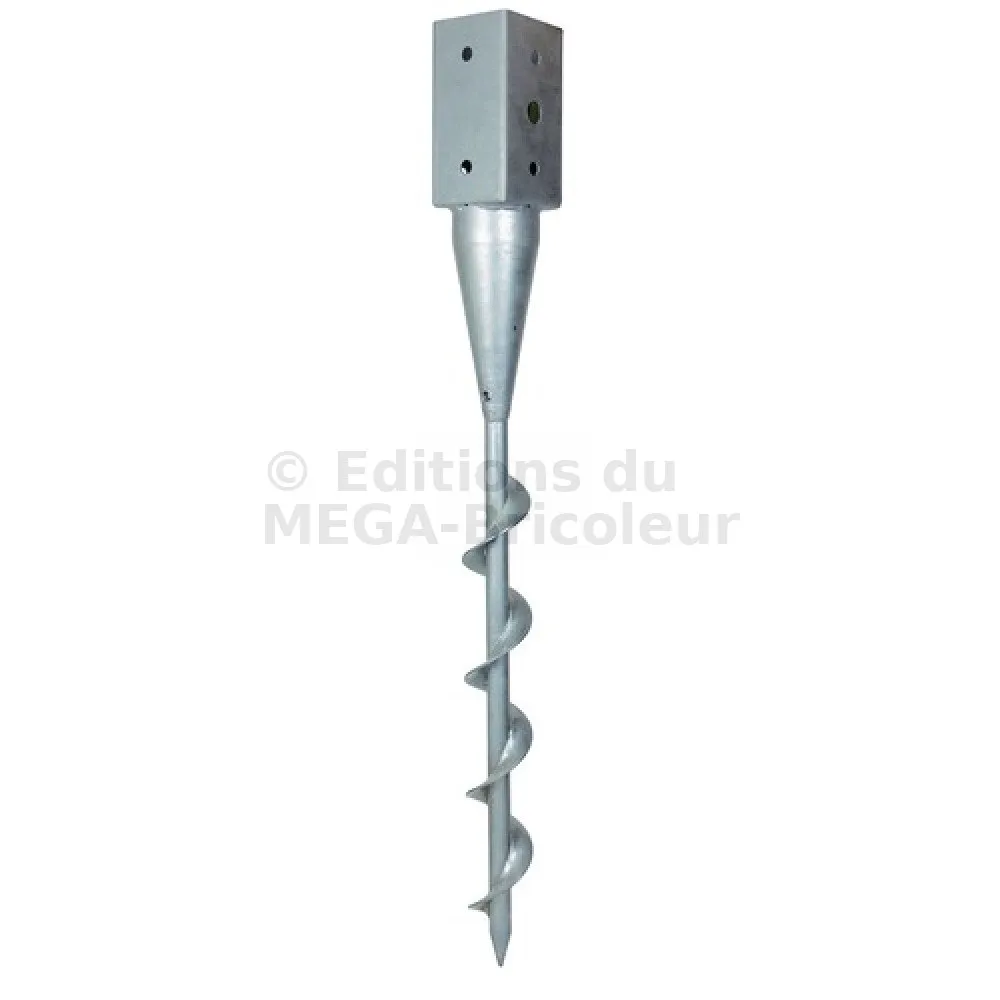

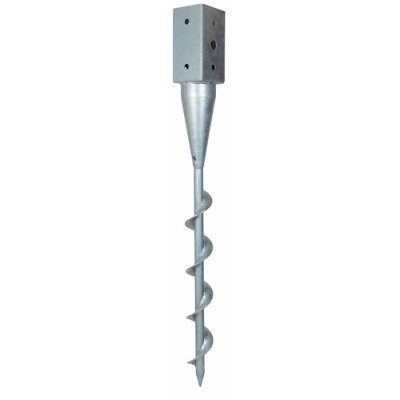

Pied de poteau carré de jardin à visser - Réf. PPJST90/660
-
RéférencePPJST90/660
-
Epaisseur2 mm (corps et platine)
-
Fabricationfrançaise
-
MatériauAcier S235JR suivant NF EN 10025
-
MarqueSIMPSON Strong-Tie
-
Hauteur (B)145mm
-
Hauteur (D)515mm
-
Perçages Ø118
-
Perçages Ø182
-
FinitionGalvanisation à chaud suivant NF EN ISO 1461
-
Largeur (C)91mm
Caractéristiques
Matière
– Acier S235JR suivant NF EN 10025,
– Finition galvanisation à chaud suivant NF EN ISO 1461,
– Épaisseur : 2 mm (corps et platine).
Avantages
– Angles de la platine découpés pour plus de sécurité,
– Profondeur d’enfoncement de 600 mm.
Applications
Support
– Porteur : terrain meuble ou compact,
– Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
– Clôtures de jardin, panneaux, claustras,
– Abris de jardin, bûchers de jardin, carports,
– Structures légères et ouvrages temporaires de jardin.
Données techniques

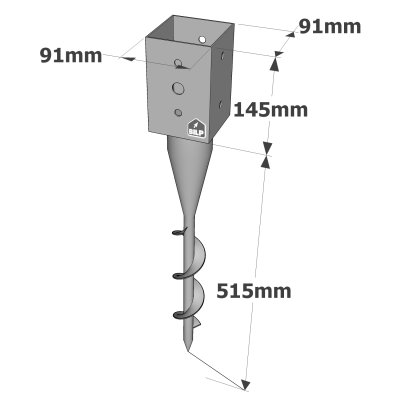

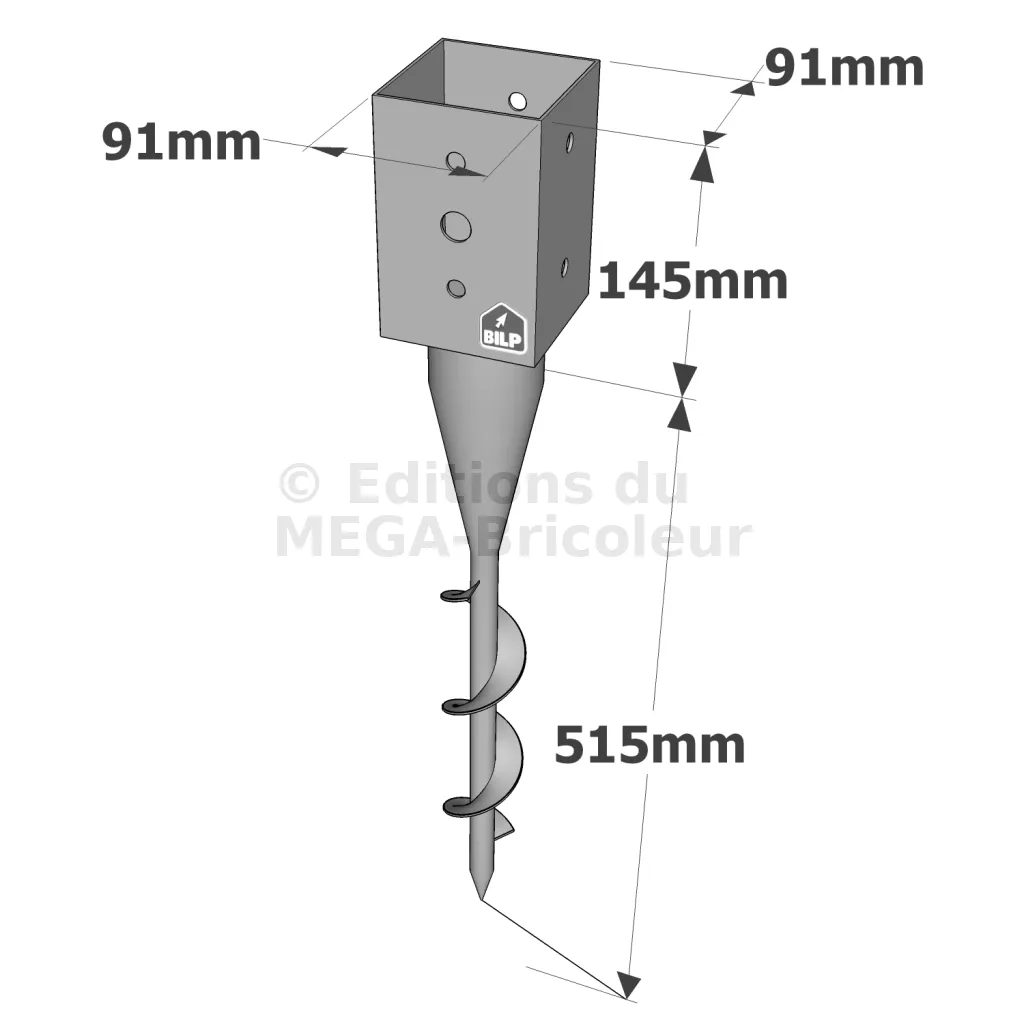

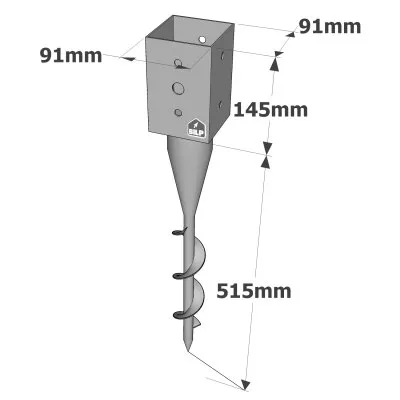

Dimensions
Références | Dimensions | Perçages | |||||
---|---|---|---|---|---|---|---|
A | B | C | D | t | Ø11 | Ø18 | |
PPJST70/660 | 71 | 145 | 71 | 515 | 2 | 8 | 2 |
PPJST90/660 | 91 | 145 | 91 | 515 | 2 | 8 | 2 |
Les dimensions A et C sont les largeurs intérieures du pied de poteau.
Fixations
Poteau :
– Boulons,
– Tirefonds LAG Ø10 mm.
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en oeuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).

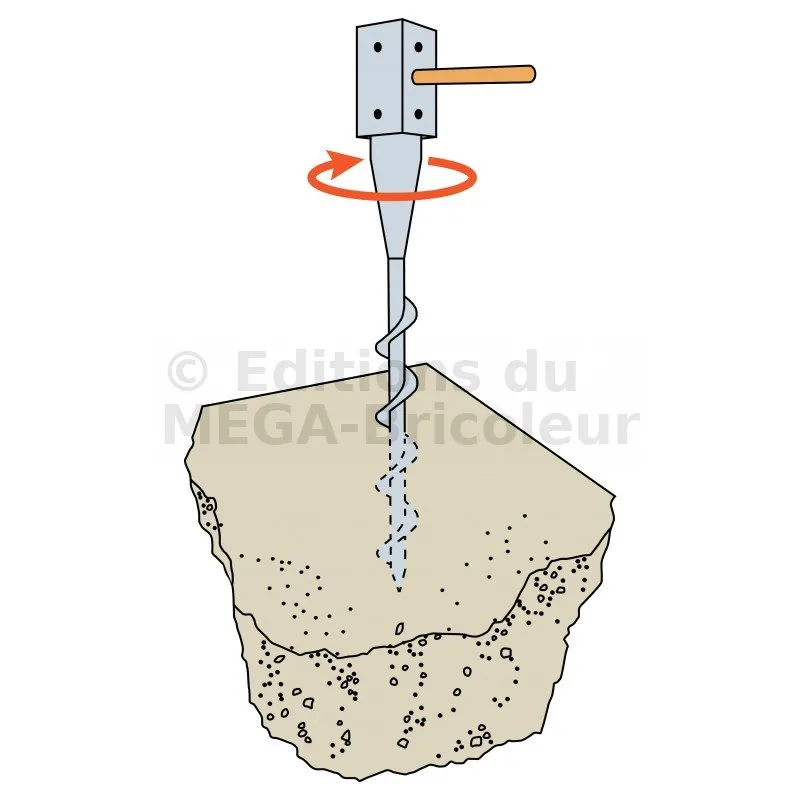

Installation

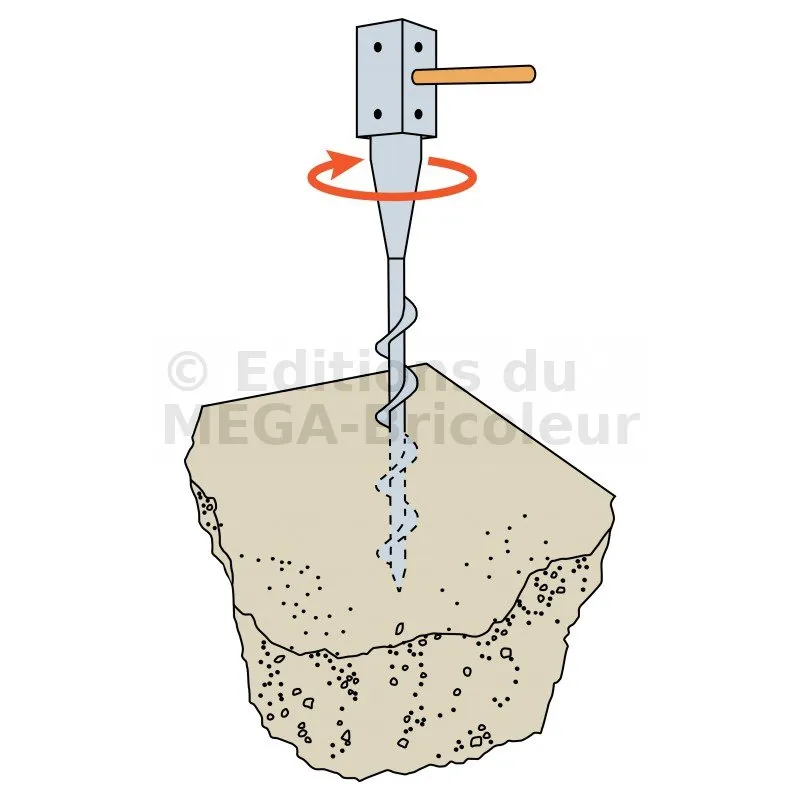

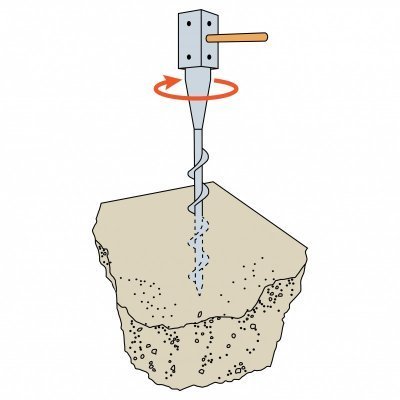

Partie basse :
1. Positionner le pied de poteau poteau dans la structure.
2. Insérer horizontalement une tige dans la partie supérieure du pied de poteau afin de servir de bras de levier.
3. Enfoncer le pied de poteau dans le sol en vissant, bien verticalement, à l’aide de la tige.

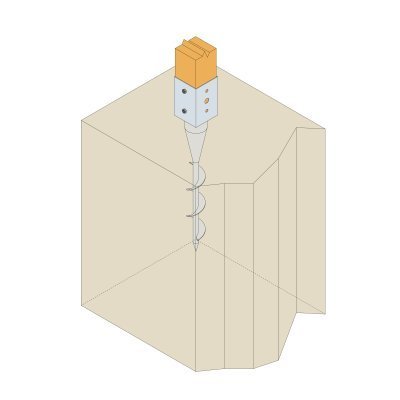

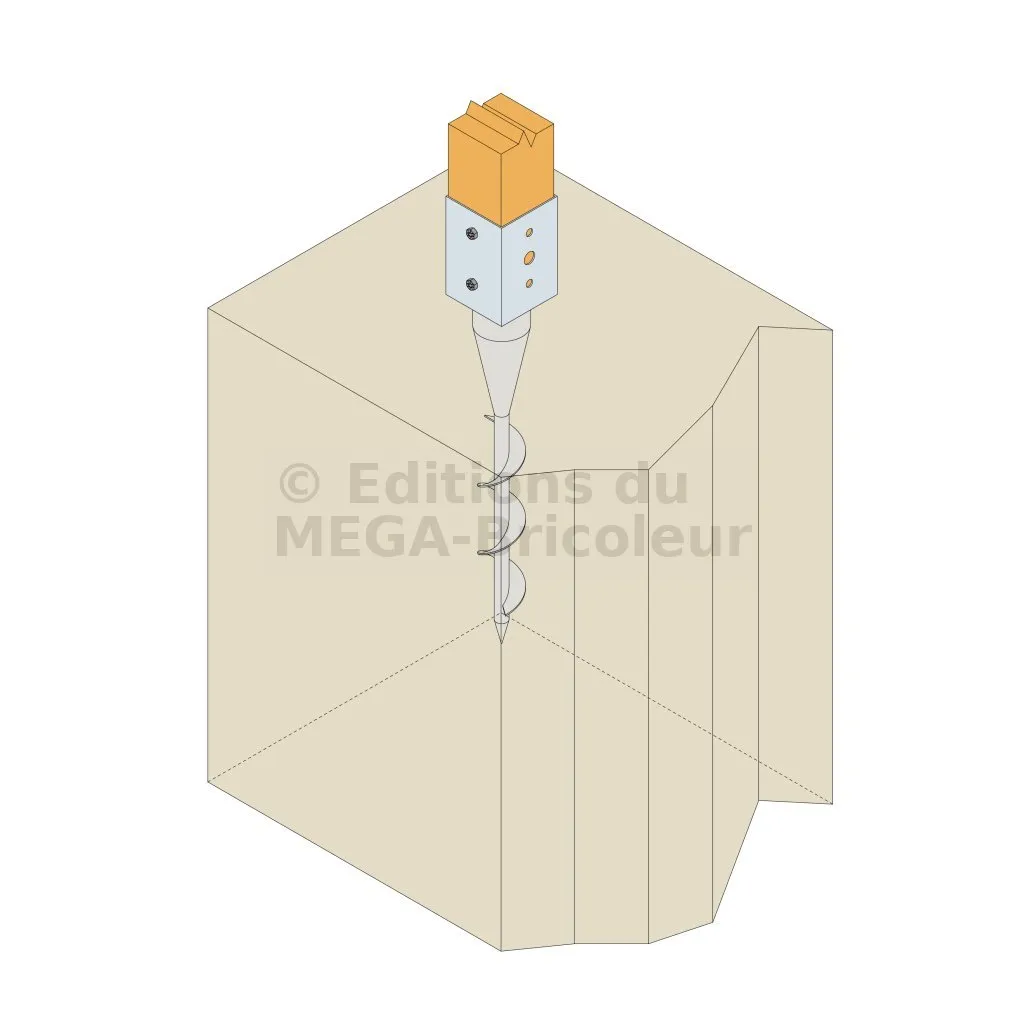

Partie haute :
1. Placer le poteau dans le pied de poteau.
2. Fixer le poteau dans le pied de poteau.
