Connecteur ajustable en angle - Réf. ACI100/80
Connecteur ajustable en angle
Les connecteurs ajustables ACI permettent une Mise en œuvre facilitée lors de solivages en angle. Ils sont réglables pour un angle compris entre 30° et 90° en pliant les flans selon la configuration souhaitée. Le système peut donc s‘adapter aux différentes largeurs et hauteurs de poutres en I.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Données techniques
Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | A | B | C | D | F | t | Ø5 [mm] | Ø14 [mm] | Ø5 [mm] | |||
| Min. | Max. | Min. | Max. | ||||||||||
| ACI100/80 | 45 | 69 | 200 | 400 | 100 | 80 | 109.7 | 41.7 | 111.7 | 2 | 18 | 3 | 4 |
| ACI140/80 | 70 | 100 | 200 | 400 | 140 | 80 | 109.7 | 41.7 | 111.7 | 2 | 18 | 3 | 4 |
Valeurs caractéristiques - Bois sur bois - Clouage total
| Références | Valeurs caractéristiques - Bois sur bois - Clouage total | |||
|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 (Porteur) [kN] | |||
| Porteur | Porté | R1.k - 30 à 59° | R1.k - 60 à 90° | |
| Qté | Qté | CNA4,0x35 | CNA4,0x35 | |
| ACI100/80 | 14 | 2 - 4 | 6.1 | 8.3 |
| ACI140/80 | 14 | 2 - 4 | 6.9 | 8.2 |
Valeurs caractéristiques - Bois sur béton
| Références | Valeurs caractéristiques - Bois sur béton ou acier | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques [kN] | |||||
| Porteur | Porté | R1.k - 30 à 59° | R1.k - 60 à 90° | |||
| Qté | Type | Qté | Type | CNA4,0x35 | CNA4,0x35 | |
| ACI100/80 | 2 | Ø12* | 2 - 4 | CNA** | 7.9 | 10.7 |
| ACI140/80 | 2 | Ø12* | 2 - 4 | CNA** | 7.6 | 9.5 |
* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).
** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l’aile A. Les valeurs dépendent du type de fixations utilisées.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Porté :
- Pointes annelées CNA Ø4,0x35 mm.
Les pointes sont introduites dans la poutre portée avec un angle de 45°. Deux pointes au minimum sont nécessaires par membrure pour un bon maintien, il sera parfois possible, en fonction de la hauteur de membrure, d‘en placer quatre.
Porteur :
Support bois :
- Pointes annelées CNA Ø4,0x35 mm.

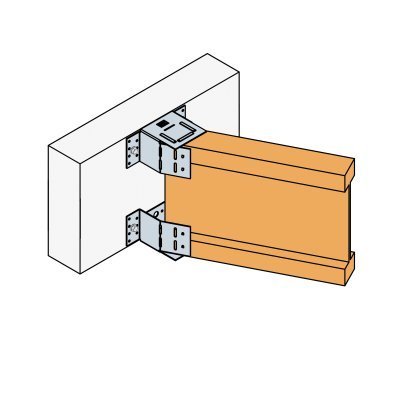

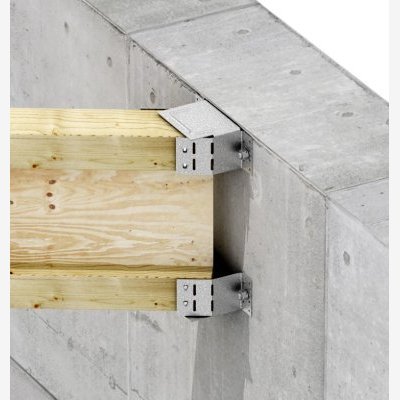

Support béton :
- Cheville mécanique : goujon WA M12-104/5,
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH20x130.
Installation

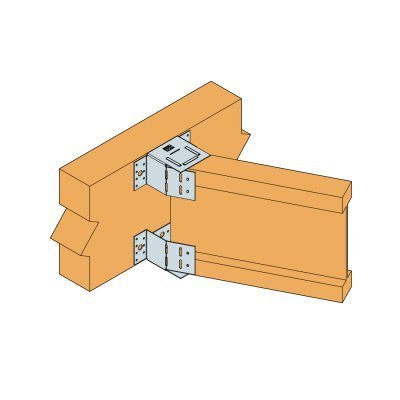

Ces étriers s’utilisent par paire : un étrier maintient la membrure basse tandis qu‘un second étrier, placé à l’inverse, maintient la membrure haute.
Avantages
- Utilisables sur porteur bois ou sur porteur béton : Ce connecteur est compatible avec une large gamme de matériaux, offrant une solution robuste et sécurisée pour les structures en bois massif, bois composite, bois lamellé-collé, et béton.
- Réglables sur chantier pour un angle compris entre 30 et 90° : La flexibilité d’ajustement sur le chantier permet de s’adapter à des configurations variées, garantissant une installation précise et sur mesure.
- Adaptables à toutes les largeurs et hauteurs de poutres en I : Que ce soit pour des poutres en I de différentes dimensions, ce connecteur s’ajuste parfaitement, assurant une fixation solide et durable.
Applications
Les connecteurs ajustables en angle sont utilisés dans divers domaines de la construction, offrant une solution polyvalente pour l’assemblage de structures.
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, béton...
- Porté : poutres en I, poutres massives, poutres composites...
Domaines d’utilisation
- Planchers en poutres en I : Assurez la robustesse et la stabilité de vos planchers grâce à ces connecteurs adaptés.
- Plafonds en poutres en I : Facilitez l’installation de plafonds solides et durables.

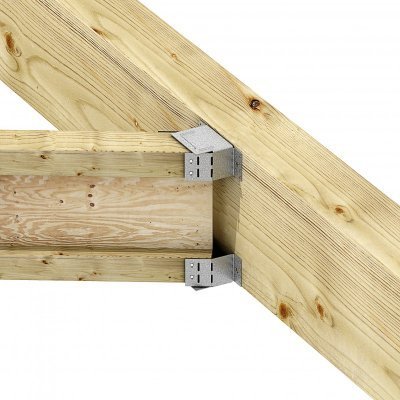

- Fixation de solives avec un angle : Idéal pour les configurations nécessitant des angles précis et ajustables.
