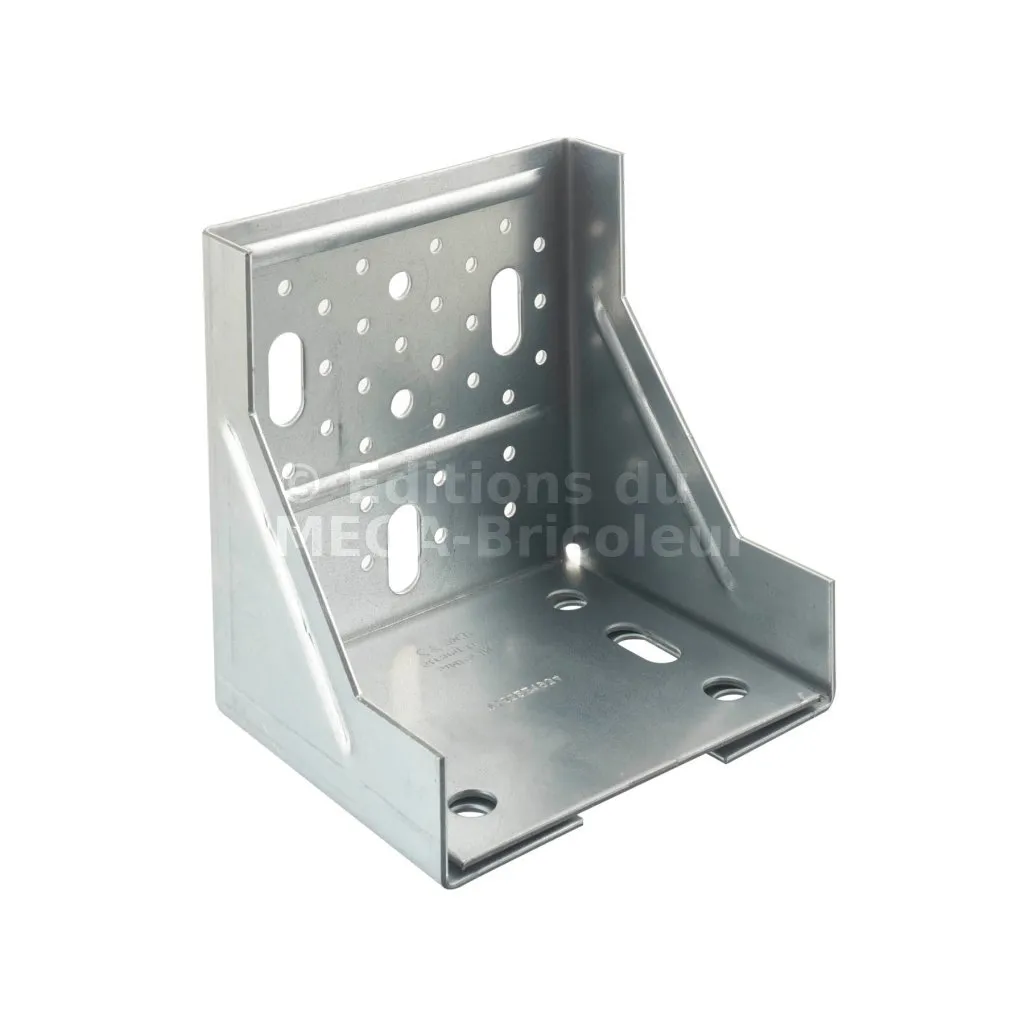

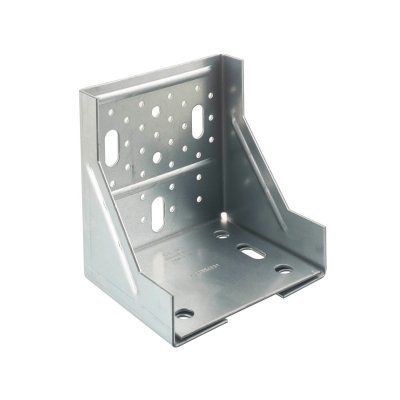

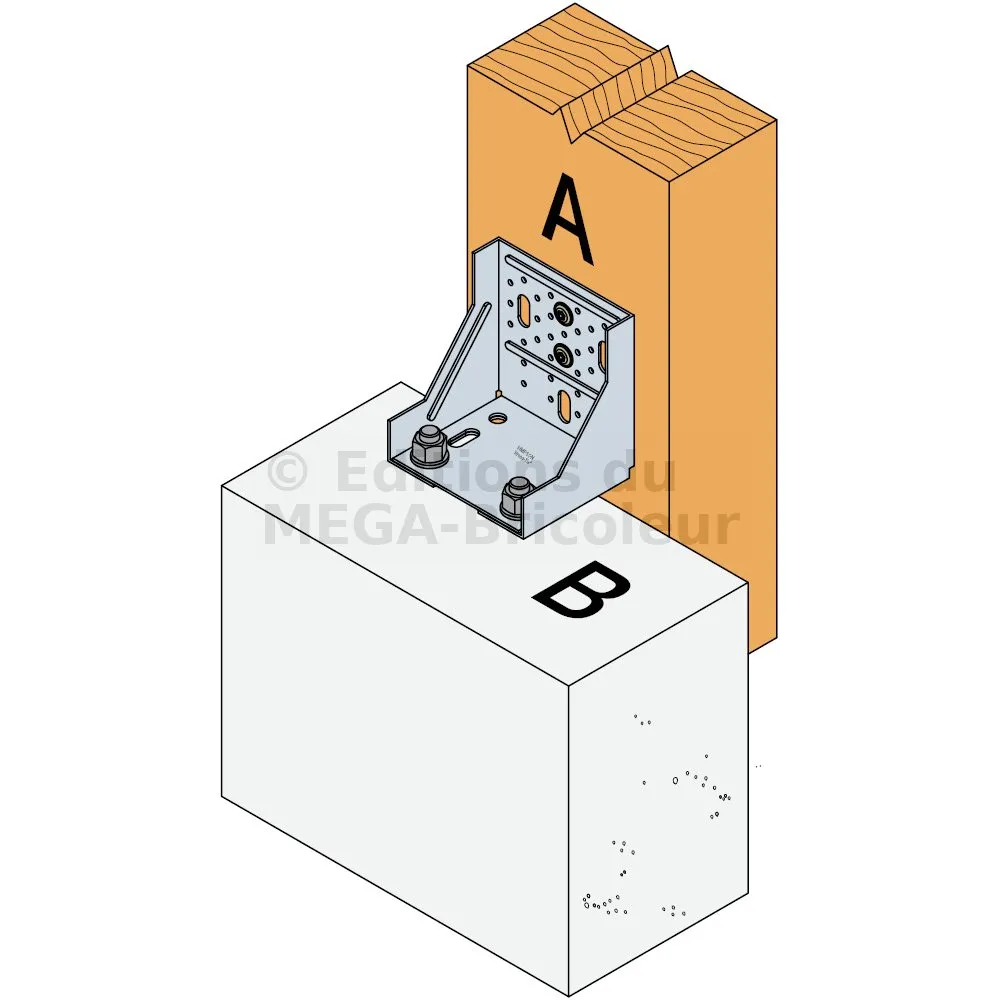

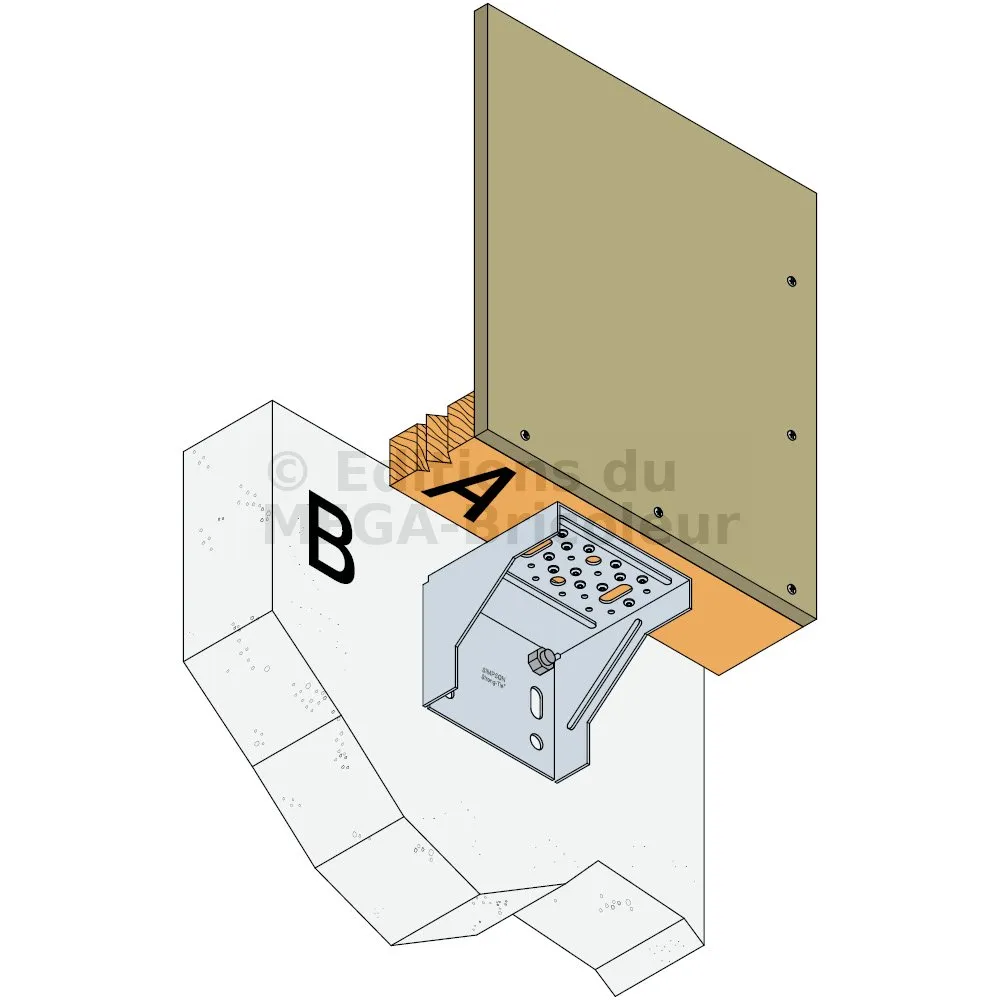

Équerre pour murs rideaux ACW - Réf. ACW155_6

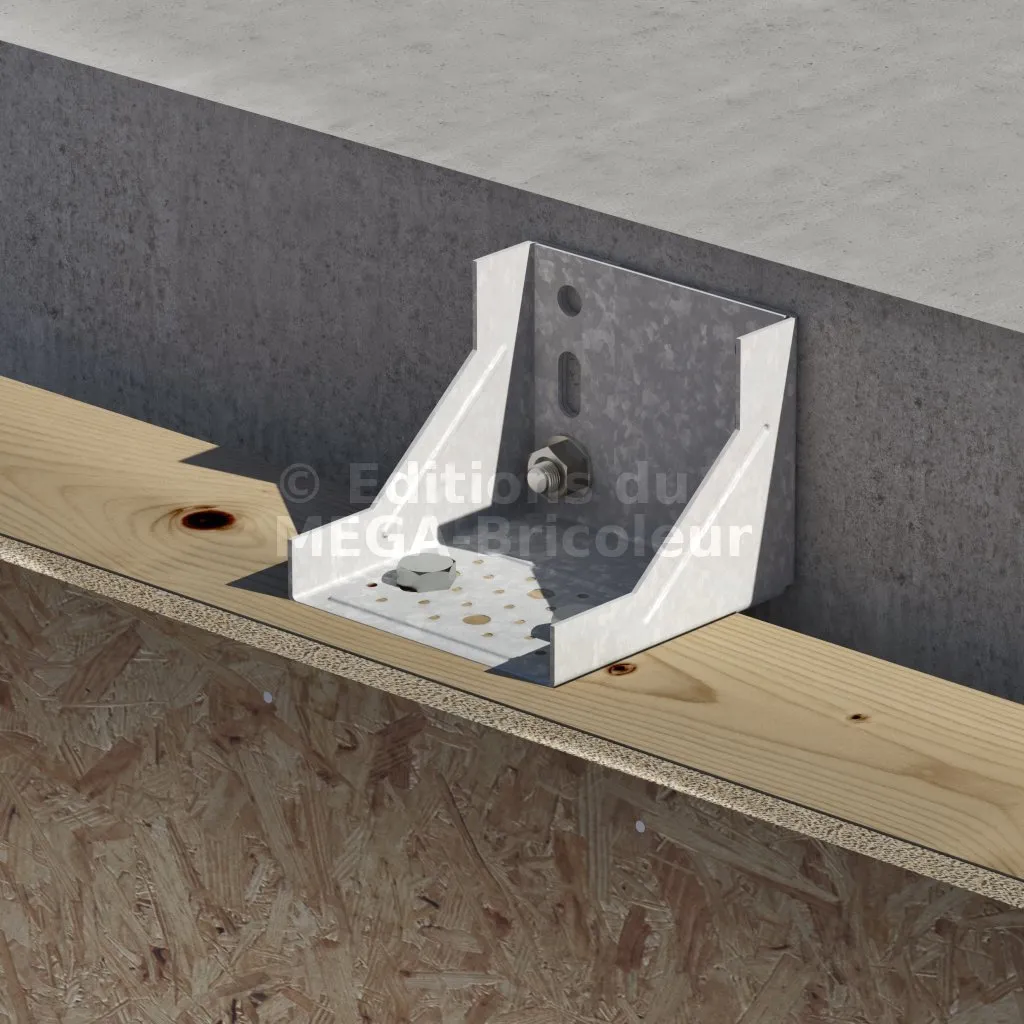

Ce connecteur a été développé pour être utilisé avec des murs rideaux bois, fixés sur dalle béton. Il peut être utilisé dans plusieurs configurations en fonction des besoins. Sa forme particulière lui permet de reprendre des charges importantes sans aucune déformation.
-
RéférenceACW155_6
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275,
-
FabricationFrançaise
-
Epaisseur2,5 mm
-
Hauteur (B)154 mm
-
Perçages Aile A4 x 14mm, 2 X14x30mm
-
Perçages Aile B33 X5 mm, 2 X9 mm, 1 X 13x30mm
-
Profondeur (C)123 mm
-
Largeur (A)150 mm
-
Perçages Ø4.1 ailes C-
-
Perçages Ø4.1 ailes D-
Caractéristiques
Déclaration de performance : FR-DoP-e06/0106
Matière :
- Acier galvanisé S250GD + Z275,
- Epaisseur : 2,5 mm.
Avantages
- Reprise de charges très élevées,
- Utilisable dans de nombreuses configurations.
Applications
Support
- Porteur : dalle béton,
- Porté : murs rideaux.
Domaines d’utilisation

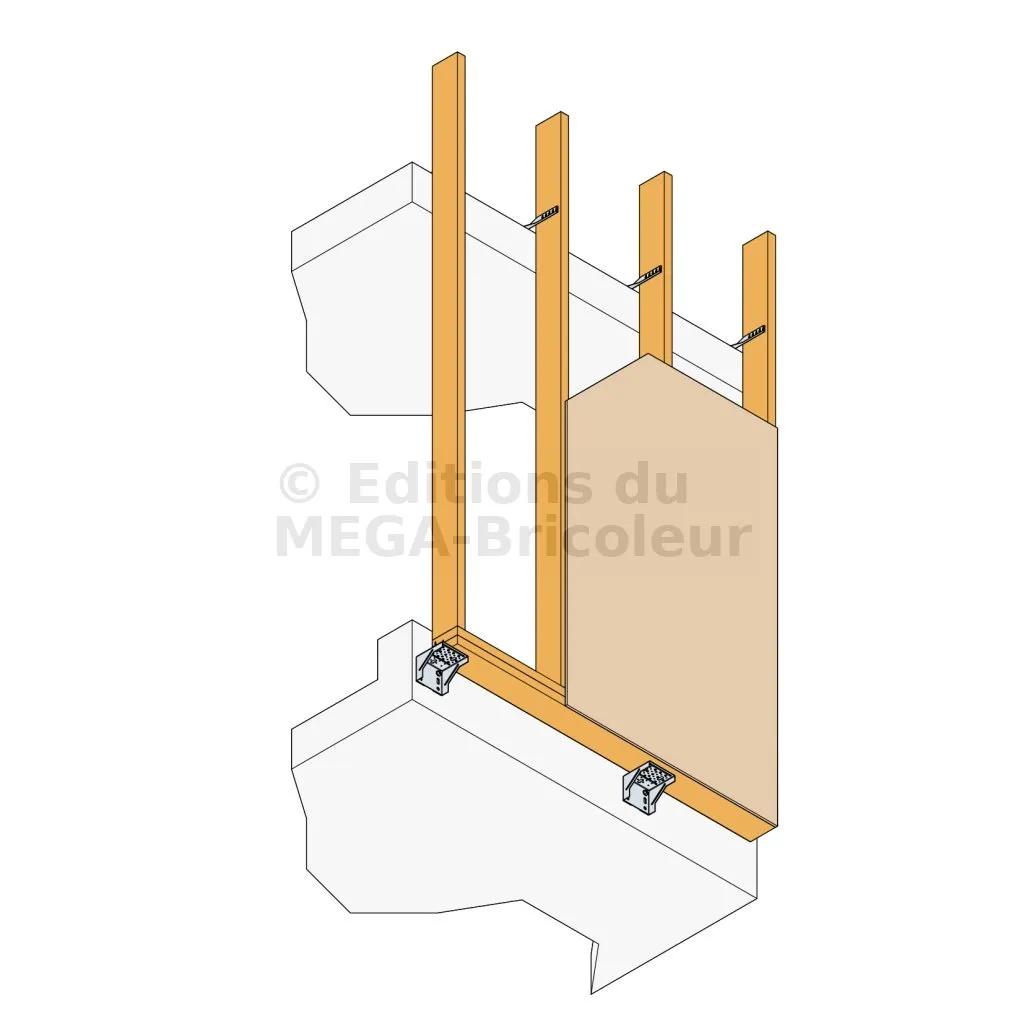

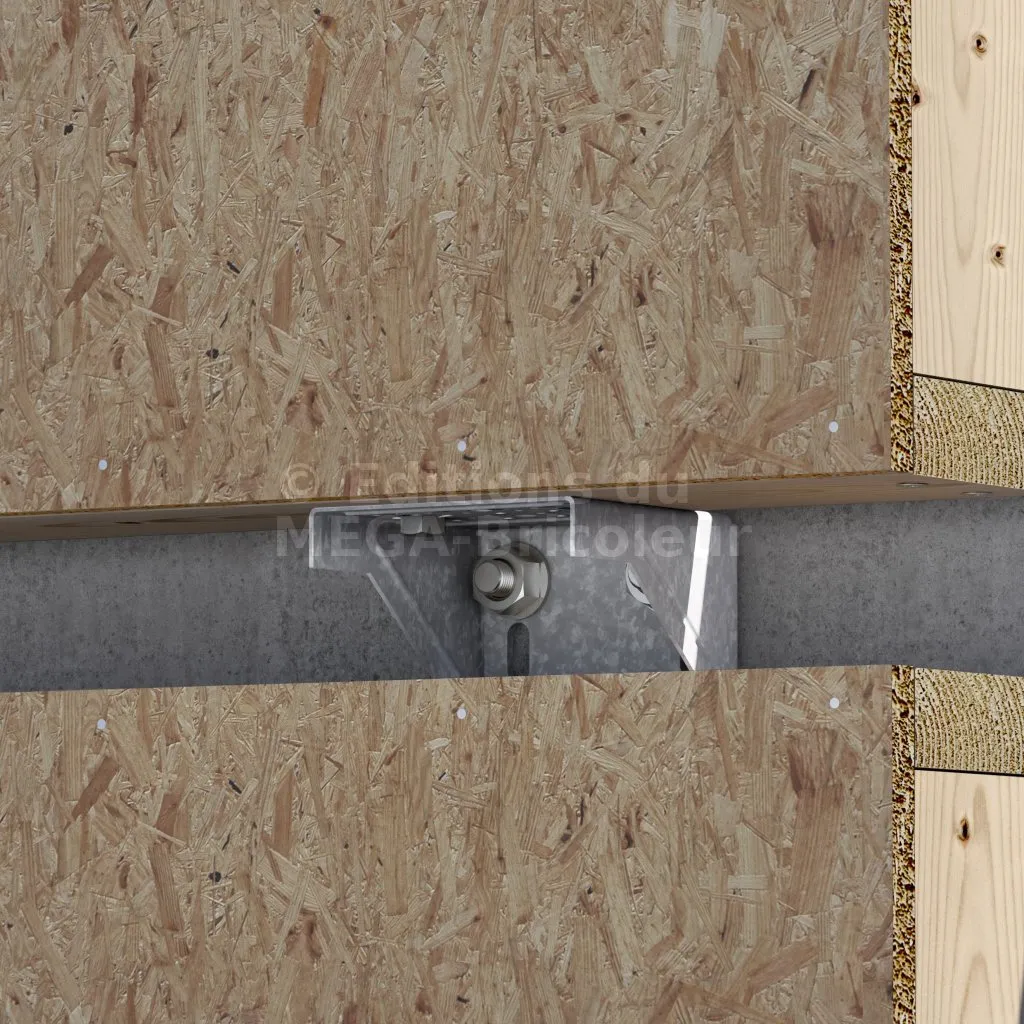

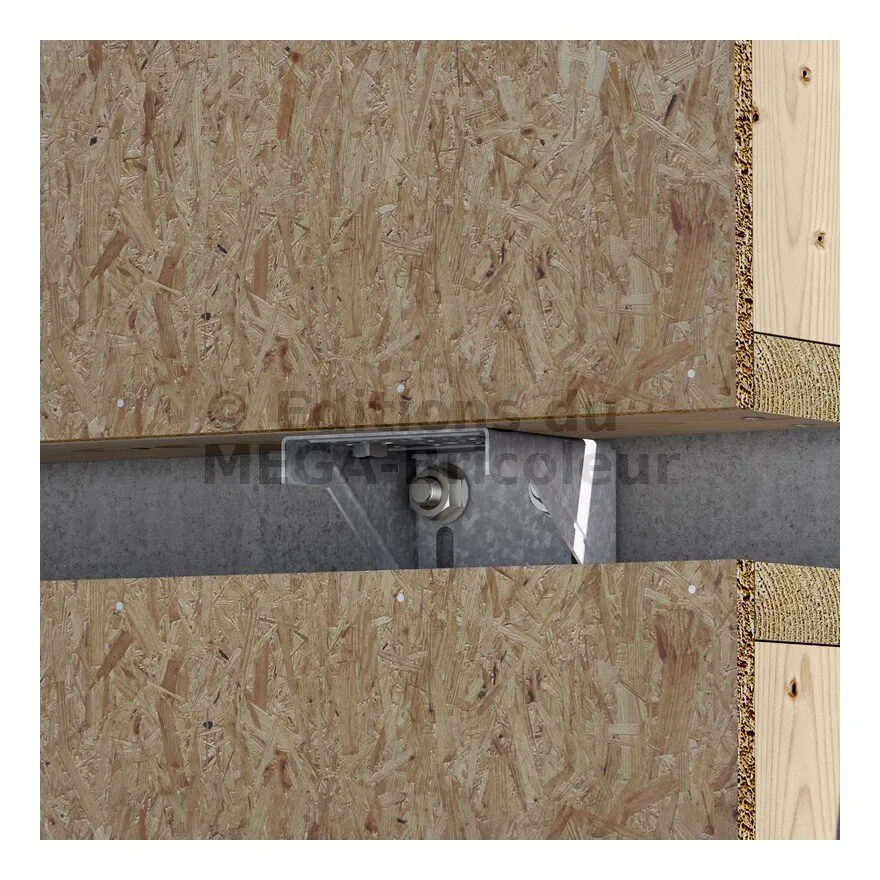

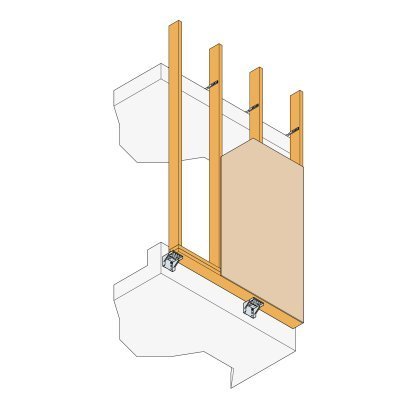

- Fixation sur dalle béton d’éléments de façade à ossature bois non porteur.
Données techniques
Dimensions

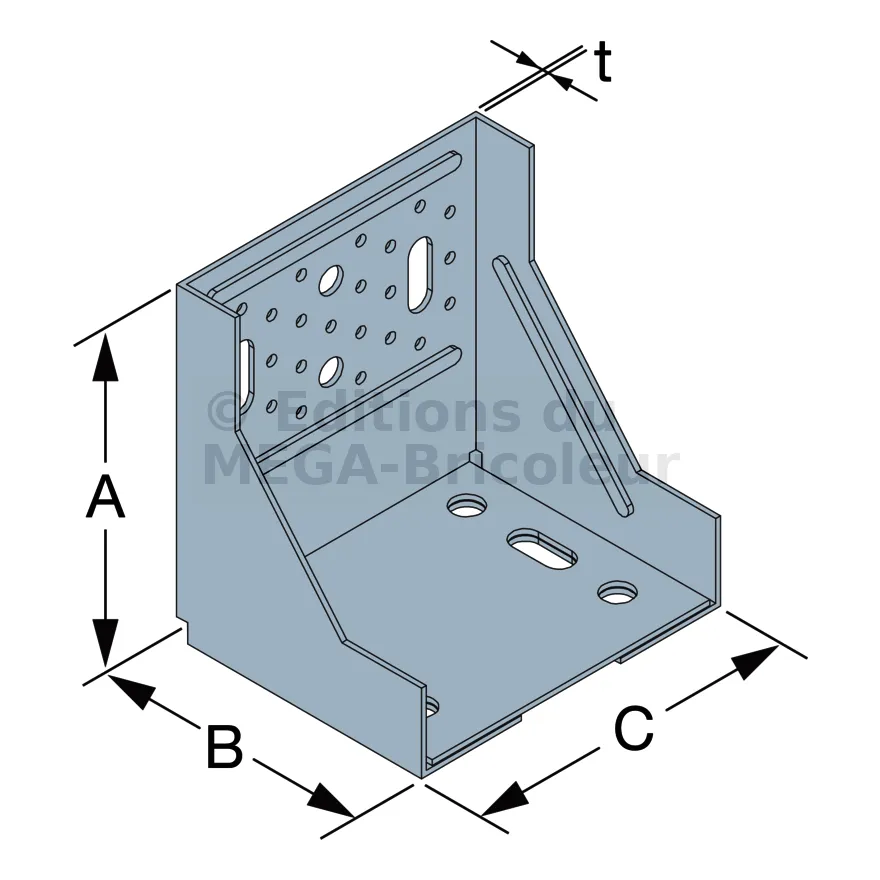

Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø9 | Ø13x30 | Ø14 | Ø14x30 | |
ACW155 | 150 | 154 | 123 | 2.5 | 33 | 2 | 1 | 4 | 2 |

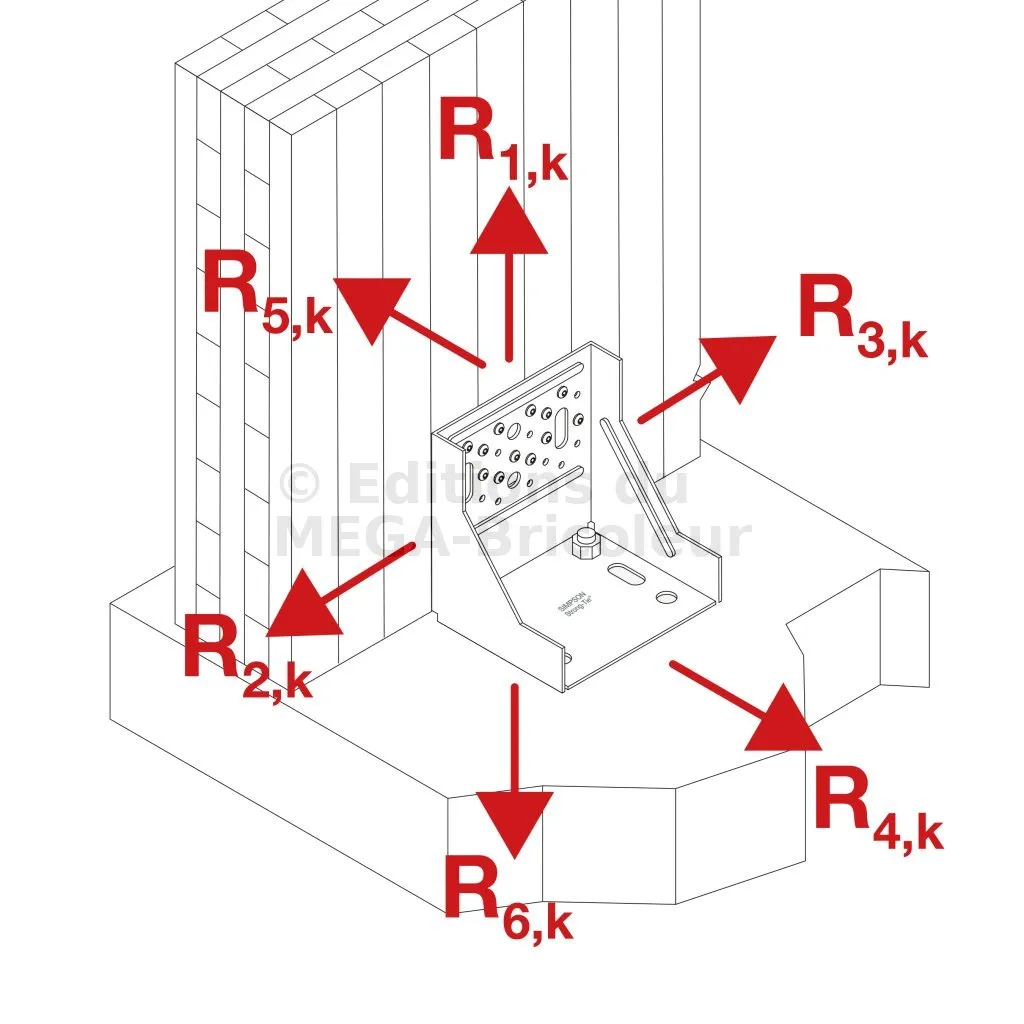

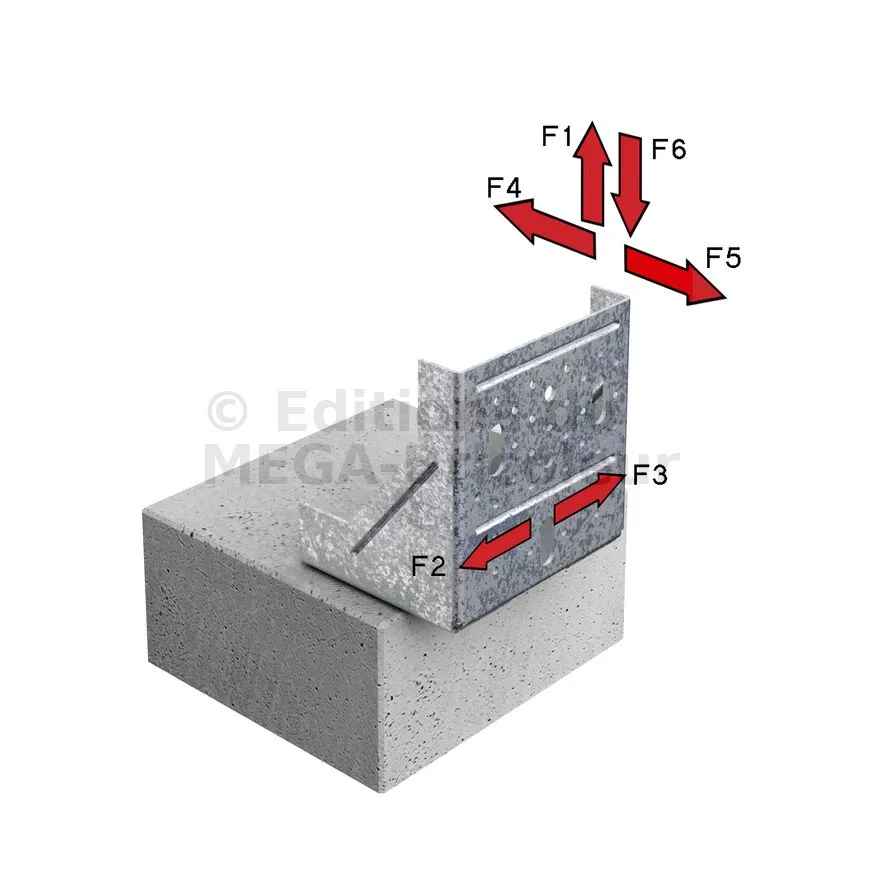

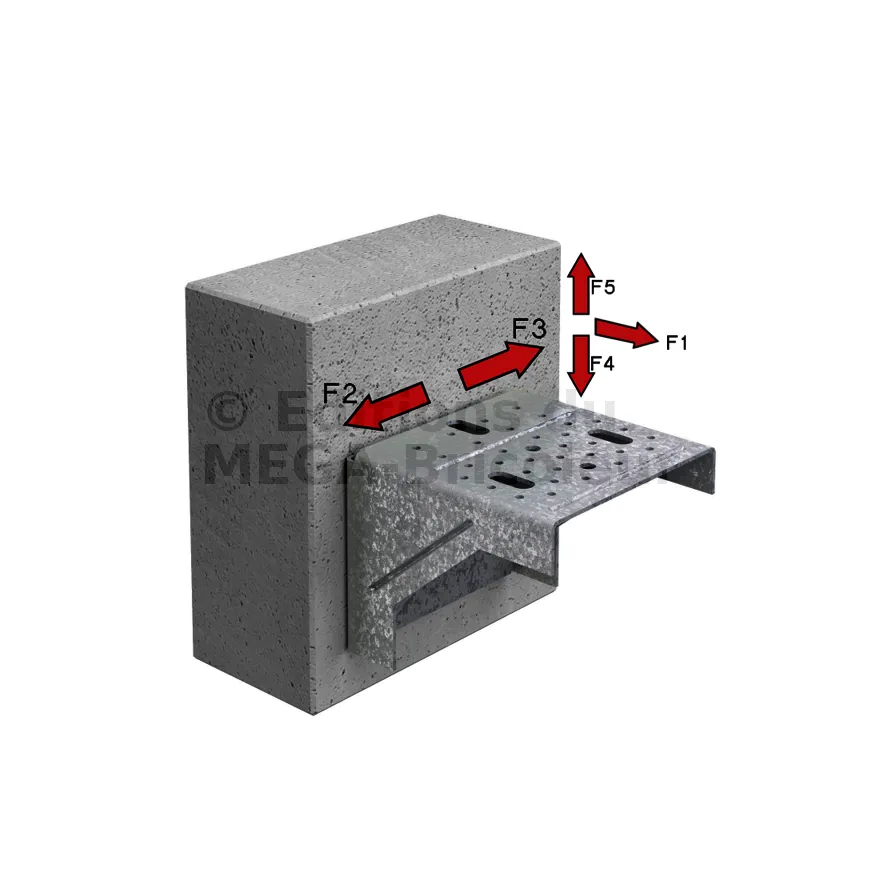

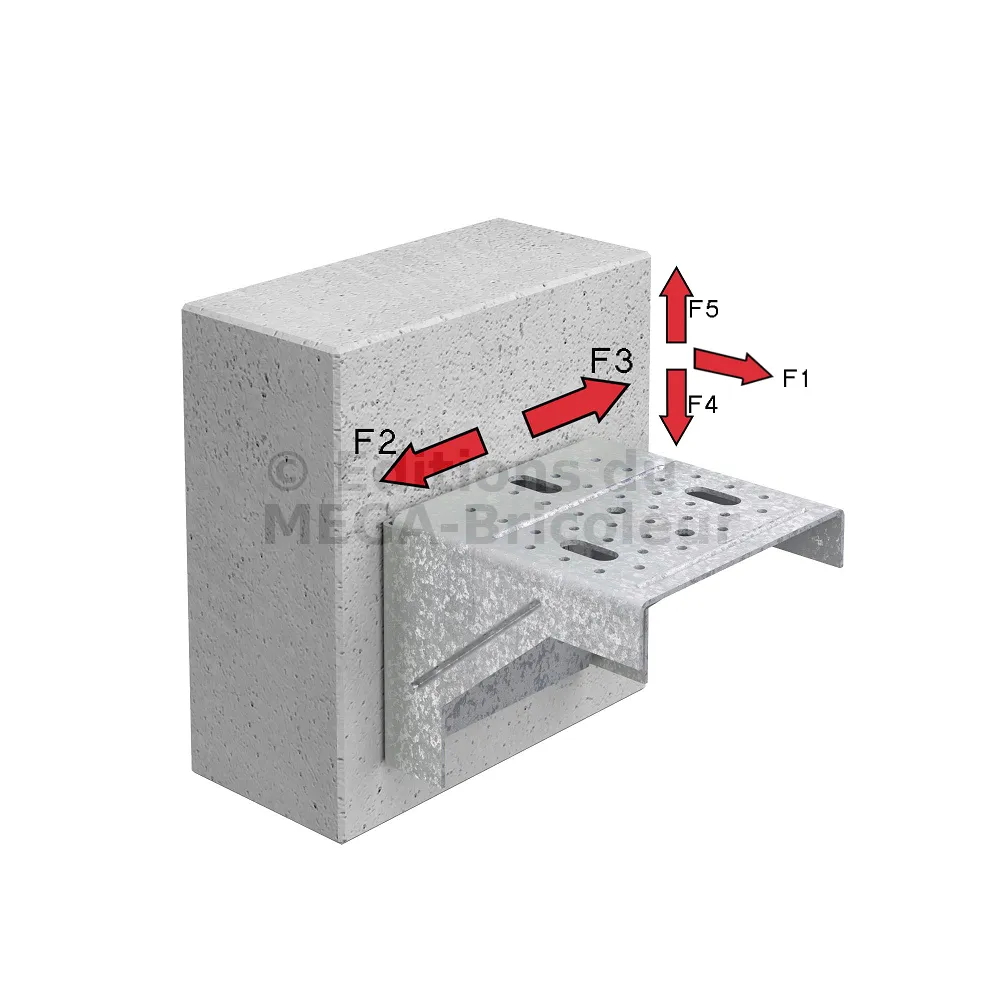

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle
Références | Valeurs caractéristiques- Connexion bois sur support rigide | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle [kN] | |||||||

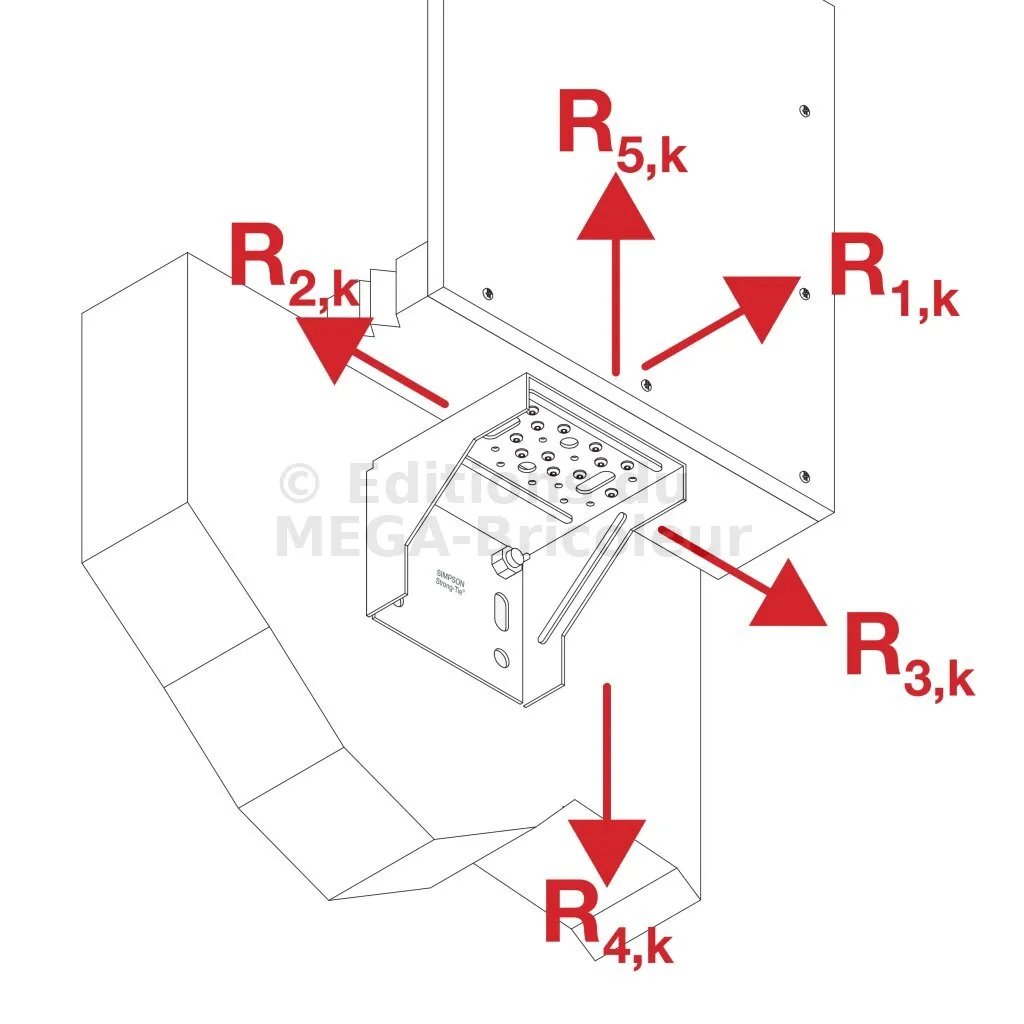

Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | |
ACW155 | 13 | CNA4.0x35 | 2 | Ø12 | 16.3 | 15.3 | 21.1 | 5 |
Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations. Enfin, les reprises de charges données pour la configuration "Sur la dalle" sont vraies uniquement s’il n’y a pas de rotation possible de l’élément bois.

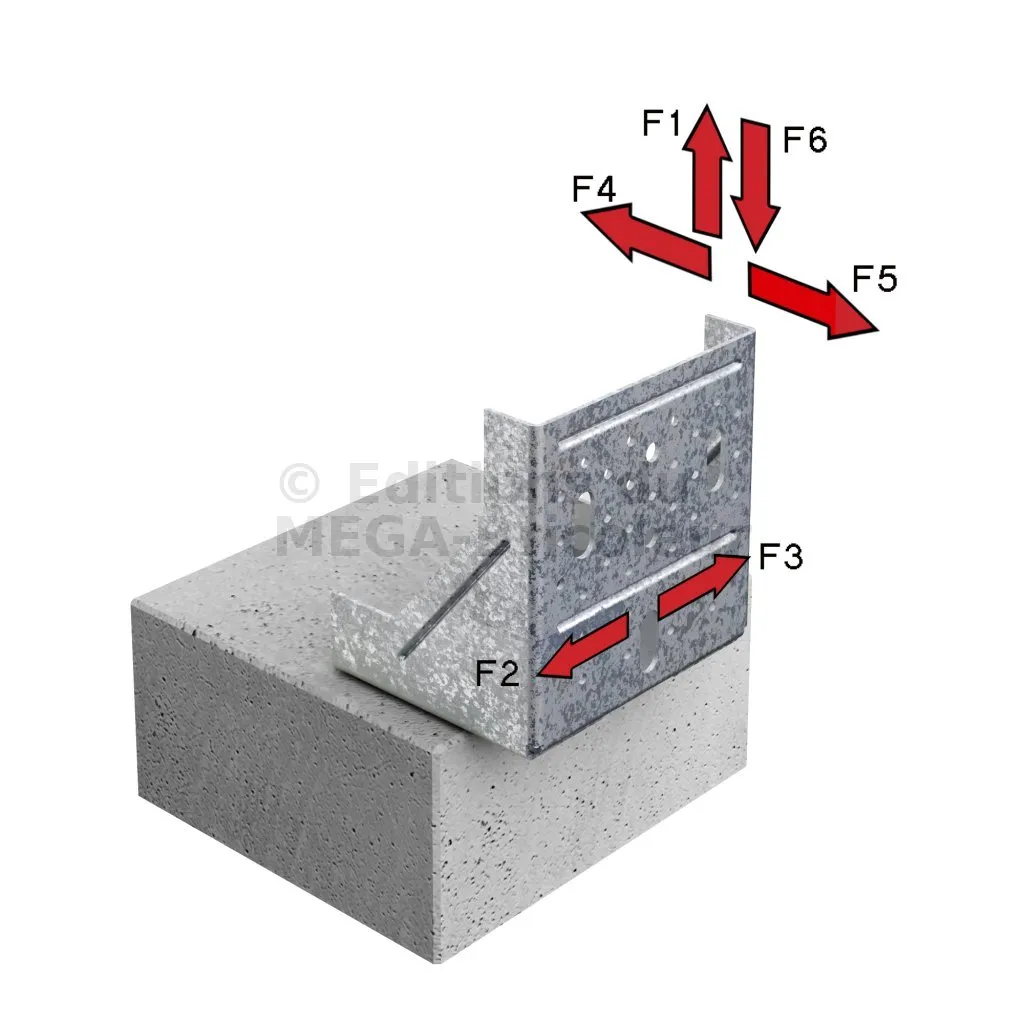

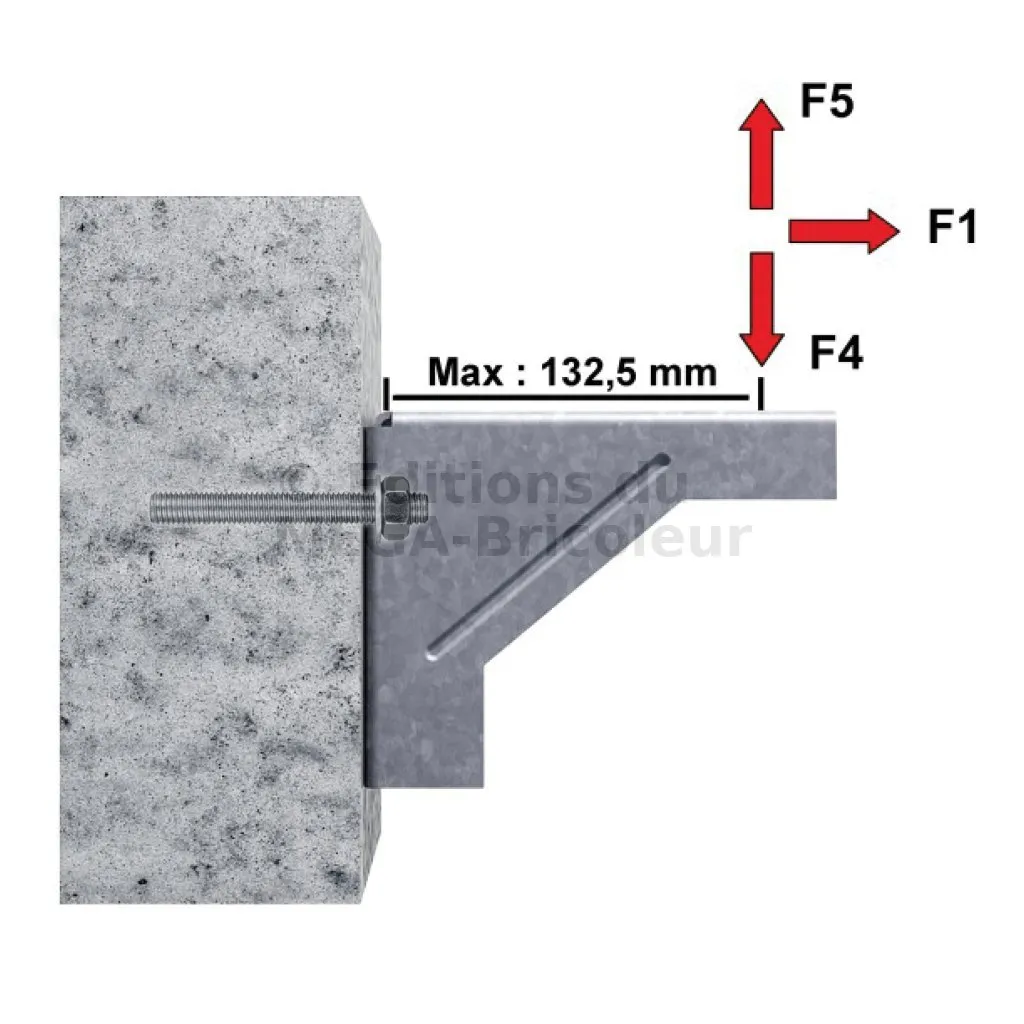

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation proche du bord de dalle
Références | Valeurs caractéristiques- Connexion bois sur support rigide | ||||||||
---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle [kN] | ||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | R6.k | |||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | |
ACW155 | 13 | CNA4.0x35 | 2 | Ø12 | 8.8 | 8.9 | 6 | 11.4 | 21.2 |
Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations.
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

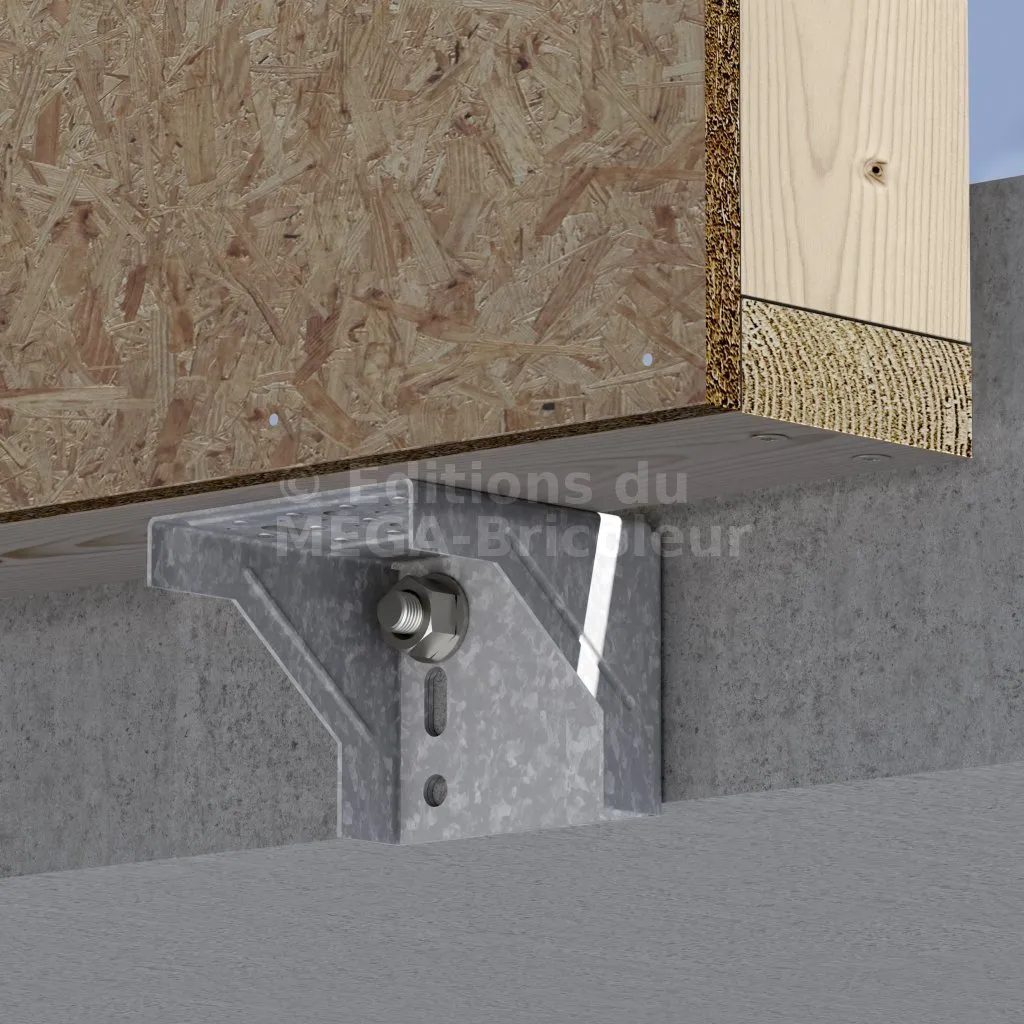

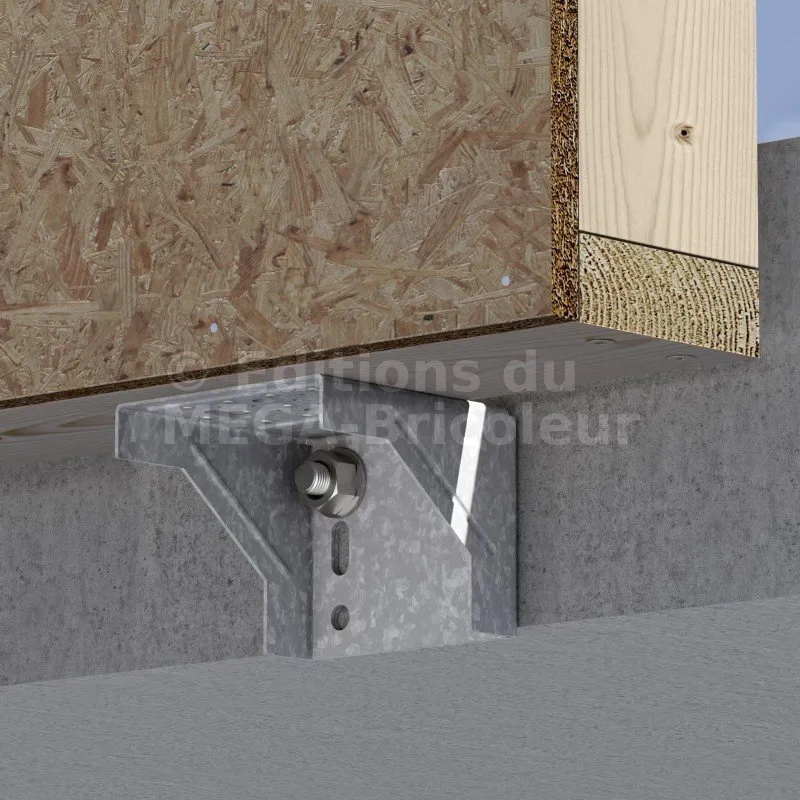

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Fixations

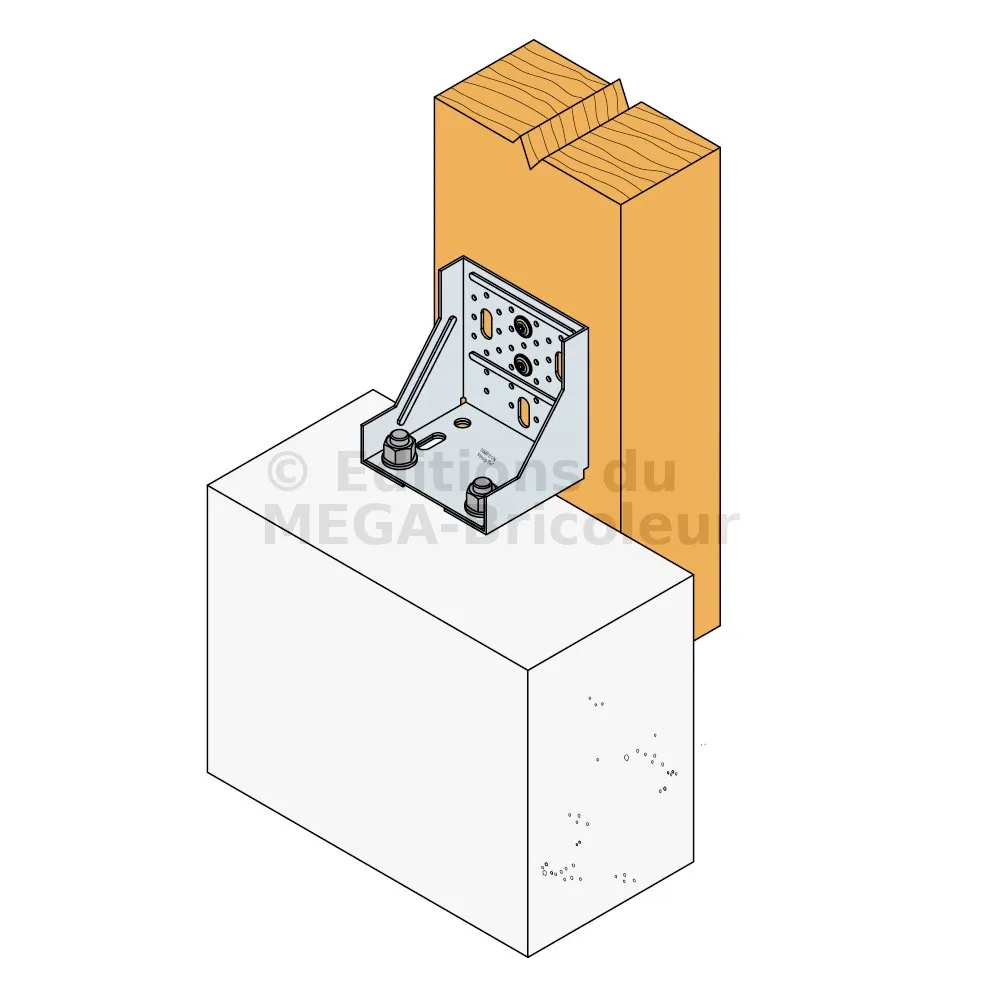

- Sur béton :

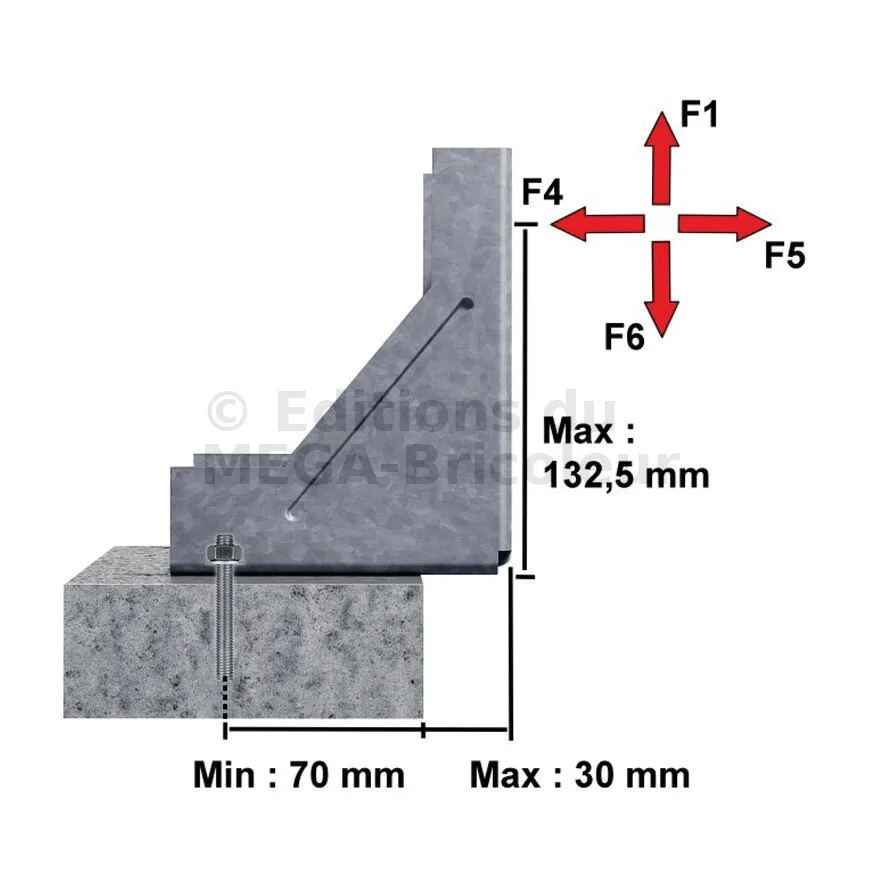

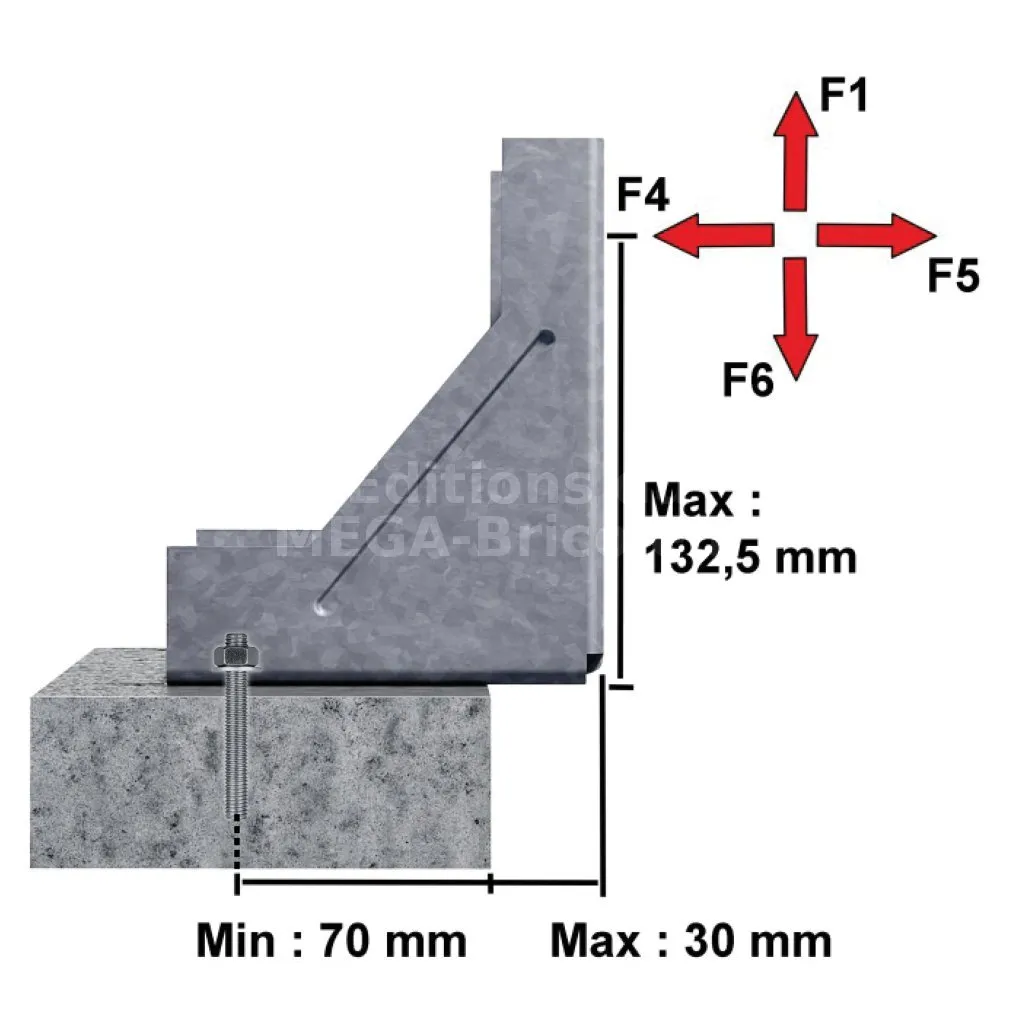

Compte-tenu des charges à reprendre, il est indispensable de vérifier la résistance des ancrages et du béton. En effet, dans certains cas, la résistance de l’ACW155 peut être limitée par la reprise de charge du béton et des ancrages.
- Cheville mécanique : 2 goujons Ø12 mm,
- Ancrage chimique : résine avec 2 tiges filetées Ø12 mm (voir disposition des ancrages).
- Sur bois :
- 15 pointes CNA Ø4,0x35 mm (voir plan de clouage),
- Boulons Ø10 mm,
- Tirefonds.
- Eléments bois
- Tous les éléments bois fixés à l’équerre ACW doivent être vérifiés par une personne compétente. Ils doivent en effet être conçus pour résister à la fissuration, à la déformation, et aux autres modes de rupture.
