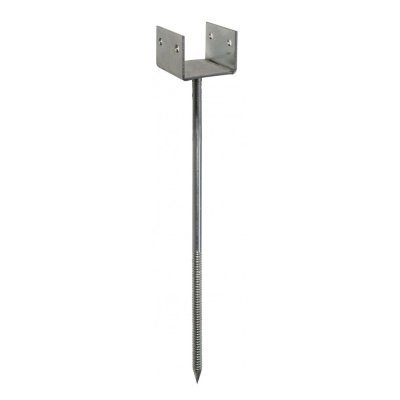

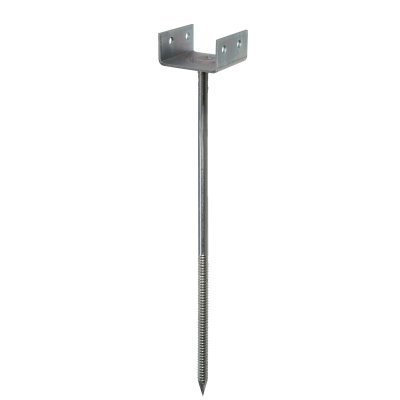

Support de faîtage - Réf. RB25040_50

bientôt DISPO

Expédition dans moins de 7 jours.

2€⁰⁹

HT / pièce
soit 104.58€ pour 50 pièces

(125.50 € TTC)

Hauteur (F) :
- 250mm
Autres choix

Référence

RB25040_50
Epaisseur

1.6mm
Fabrication

française
Matériau

Acier galvanisé à chaud
Marque

SIMPSON Strong-Tie
Perçages

4 Ø3,7
Diamètre clou

Ø6
Largeur

40mm
Hauteur (C)

21mm
Profondeur

50mm

Caractéristiques

Matière

Acier galvanisé à chaud
Épaisseur 1,6 mm

Avantages
Simplicité de mise en œuvre et de réglage grâce à sa pointe

Applications

Support

Porteur : bois
Porté : faîtage, lisses, couverture...

Domaines d’utilisation

Fixation de lisses...

Données techniques

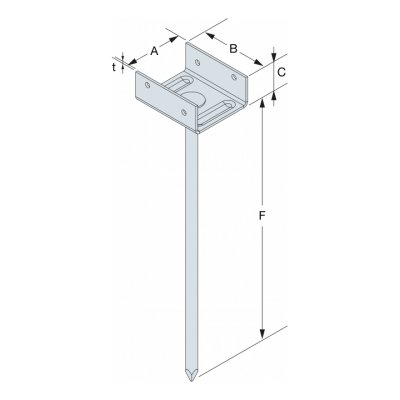

Dimensions

<doc1694|left|nv=5>

Références	Dimensions [mm]					Perçages	Ø Clou
	A	B	C	E	Ep.
RB20040	40	50	21	200	1.6	4 Ø3,7	Ø6
RB22040	40	50	21	220	1.6	4 Ø3,7	Ø6
RB25040	40	50	21	250	1.6	4 Ø3,7	Ø6
RB30040	40	50	21	300	1.6	4 Ø3,7	Ø6

Fixations

Pointes annelées CNA Ø4,0x35
Clou Ø6 mm (longueur suivant le modèle)

Installation
1. Positionner le support de faîtage dans la structure,
2. Enfoncer-le dans le support,
3. Positionner le faîtage dans le support,
4. Fixer le faîtage dans le support,
5. Ajuster la hauteur du support dans la structure.

Le RB se fixe sur chaque fermette. L’entraxe est donc de 50 ou 60 cm, en fonction de la distance entre fermettes et chevrons.

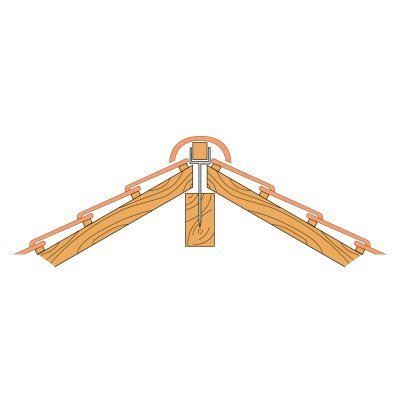

<doc1694|left|nv=5|titre=Fixation du connecteur dans la panne faîtière>
