Cheville d’isolation à frapper avec clou métal - grande profondeur d’ancrage - Réf. LFMG10200(200)
-
RéférenceLFMG10200(200)
-
FabricationEuropéenne
-
MatériauCheville : polyéthylène ; clou : acier galvanisé ; tête : scellée dans un polyamide renforcé de fibre de verre
-
MarqueKlimas
-
Profondeur d’ancrage (hef)70mm
-
Conductivité thermiqueEp. isolation 80mm : 0,004 [W/K] ; Ep. isolation 150mm : 0,004 [W/K] ; Ep. isolation 300mm : 0,003 [W/K]
-
Rigidité de la tête0,4 [kN/mm]
-
SupportBéton, brique céramique pleine en silicate, brique alvéolaire , éléments sur agrégat léger (LAC), béton cellulaire (AAC)
-
Évaluation technique européenneETA-17/0450
-
Profondeur de perçage80mm
-

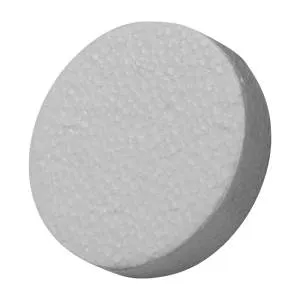

Type d’isolation thermiquePolystyrene EPS,
Polystyrene XPS,

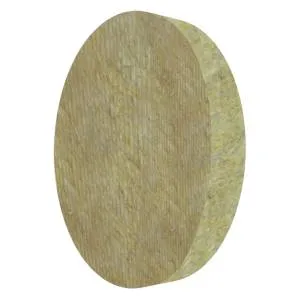

Laine minérale -
Méthode de montageEn surface,
Encastré -
Distance minimale du bord, cmin100mm
-
Espacement min. des chevilles100mm
-
Epaisseur minimale du substrat hmin100mm
-
Epaisseur de l’isolation tfix (montage en surface)120mm
-
Epaisseur de l’isolation tfix (montage encastré)140mm
Propriétés
– Embout du clou recouvert de polyamide : réduction de la conductivité thermique, ce qui permet de protéger le clous contre la corrosion.
– Collerette d’appui rigide dotée de plusieurs poches et saillies offrant une grande adhérence de la cheville avec son support.
– Zone d’expansion allongée : pour un montage sûr et stable dans le substrat.
Supports adaptées

Béton

Brique céramique pleine

Brique en silice plein

Brique céramique perforée

Béton cellulaire autoclavé

Bloc de béton léger lac
Dimensions



Références | Dimensions (dk x lk [mm]) | Epaisseur maximale des pièces à fixer (tfix [mm]) | |||
---|---|---|---|---|---|
Nouvelle construction (Ttol couche adhésive de 10mm pris en compte) | Rénovation (Ttol couche adhésive de 10mm pris en compte + 20 mm ancien enduit) | ||||
sans fraisage | avec fraisage | sans fraisage | avec fraisage | ||
LFMG10140(200) | 10x140 | 60 | 80 | 40 | 60 |
LFMG10160(200) | 10x160 | 80 | 100 | 60 | 80 |
LFMG10180(200) | 10x180 | 100 | 120 | 80 | 100 |
LFMG10200(200) | 10x200 | 120 | 140 | 100 | 120 |
LFMG10220(100) | 10x220 | 140 | 160 | 120 | 140 |
LFMG10260(100) | 10x260 | 180 | 200 | 160 | 180 |
LFMG10300(100) | 10x300 | 220 | 240 | 200 | 220 |
Valeurs caractéristiques selon supports - Résistance à la traction
catégorie du substrat | Type de substrat | Densité [kg/dm3] | Résistance caractéristique [kN] |
---|---|---|---|
A | Béton C12/15 | ≥2,25 | 0,65 |
A | Béton C20/25-C50/60 | ≥2,30 | 0,90 |
B | Brique céramique pleine | ≥2,00 | 0,75 |
B | Brique de silice pleine | ≥2,00 | 0,75 |
C | Brique de silice creuse | ≥1,60 | 0,50 |
C | Brique céramique creuse | ≥1,20 | 0,40 |
C | Porotherm 25 | ≥0,80 | 0,40 |
D | Beton cellulaire leger LAC | ≥0,88 | 0,75 |
E | Beton cellulaire autoclave AAC 2 | ≥0,35 | 0,40 |
E | Beton cellulaire autoclave AAC 7 | ≥0,65 | 0,50 |
Méthode de montage en surface

Percer

Enfoncer la cheville

Enfoncer le clou

Méthode de montage encastré

Percer

Enfoncer la cheville

Enfoncer le clou
