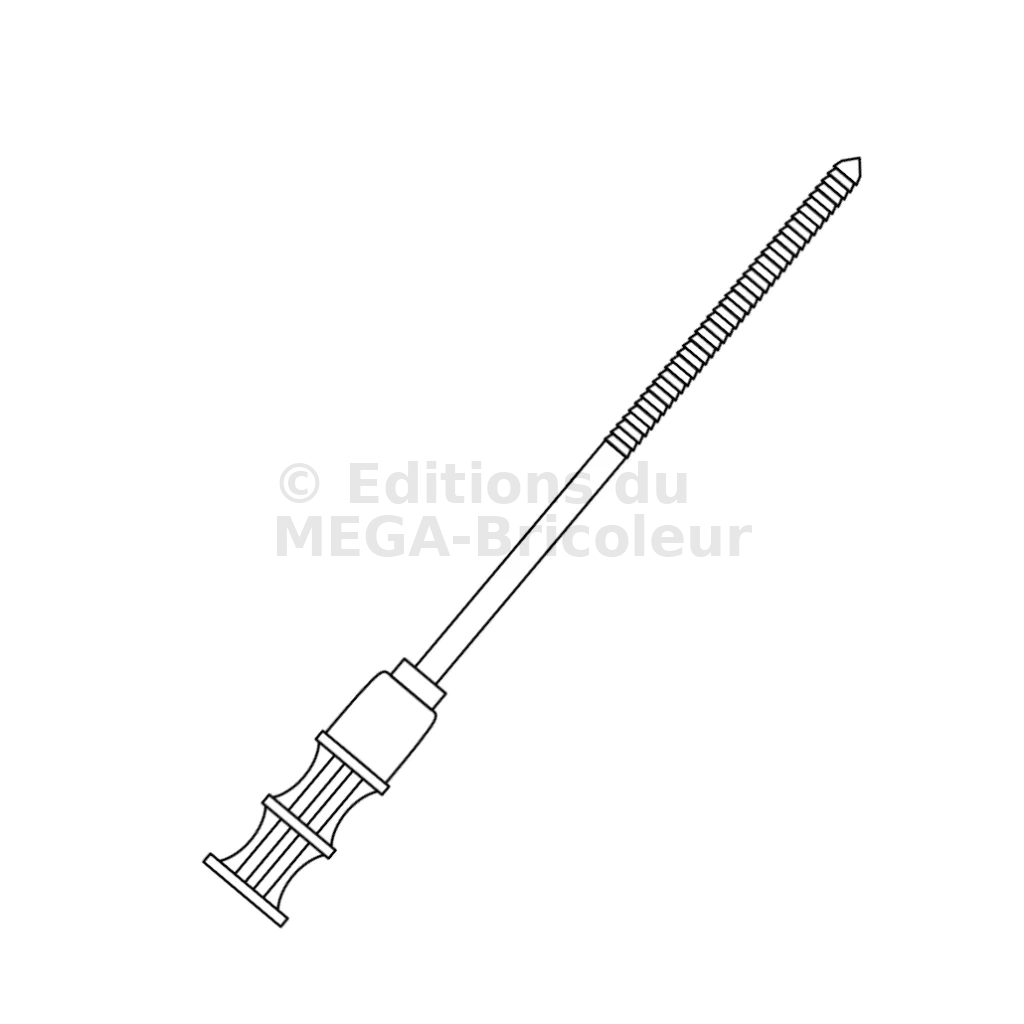

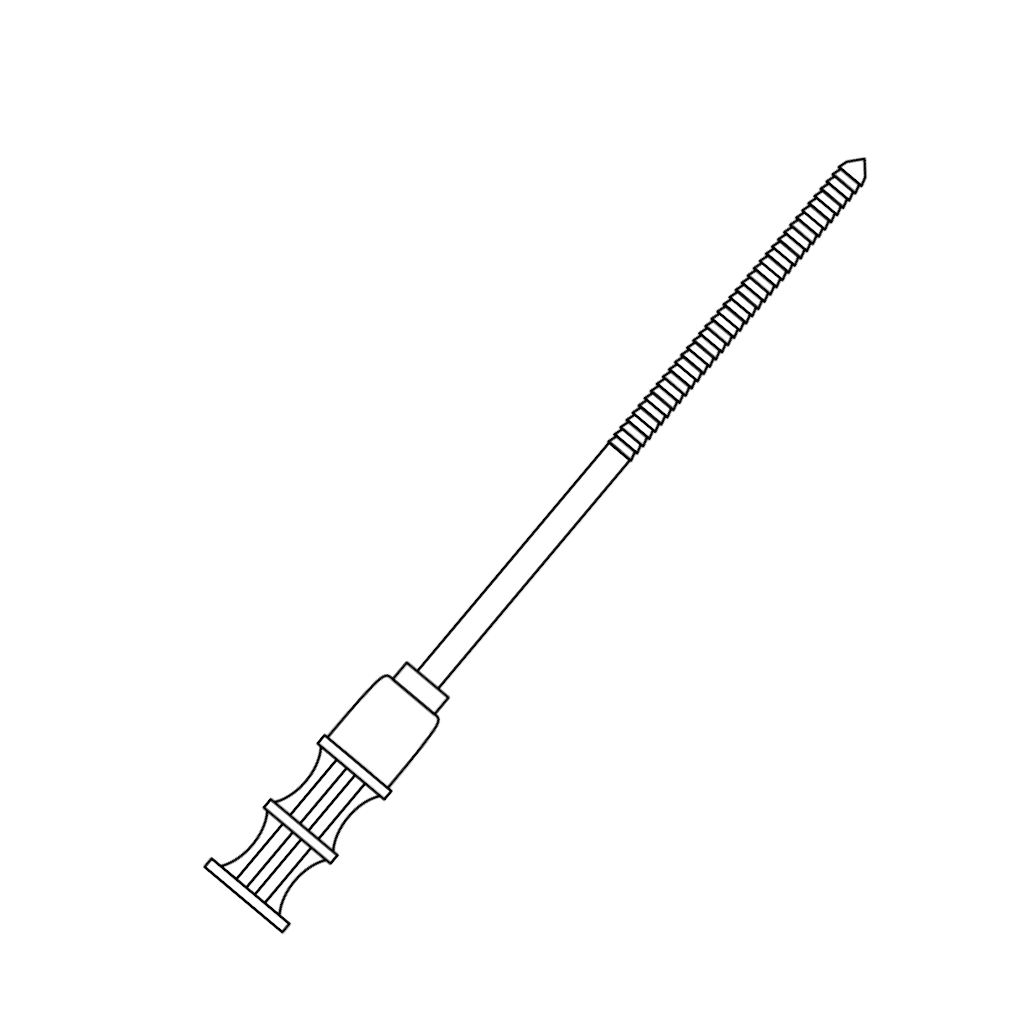

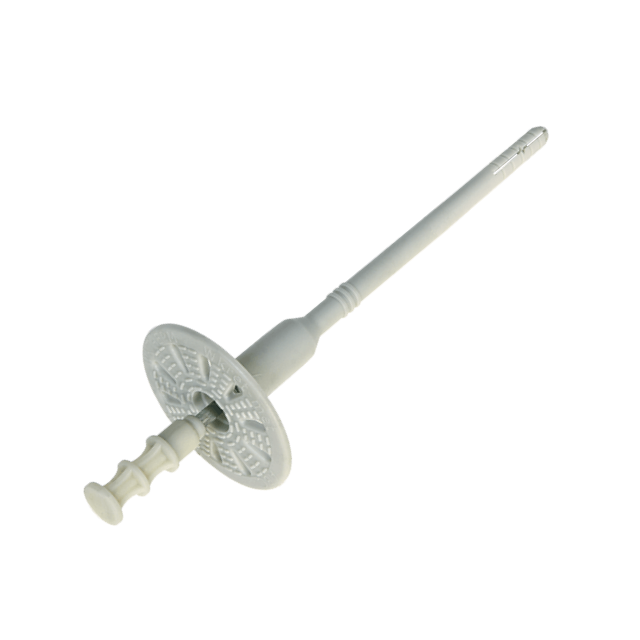

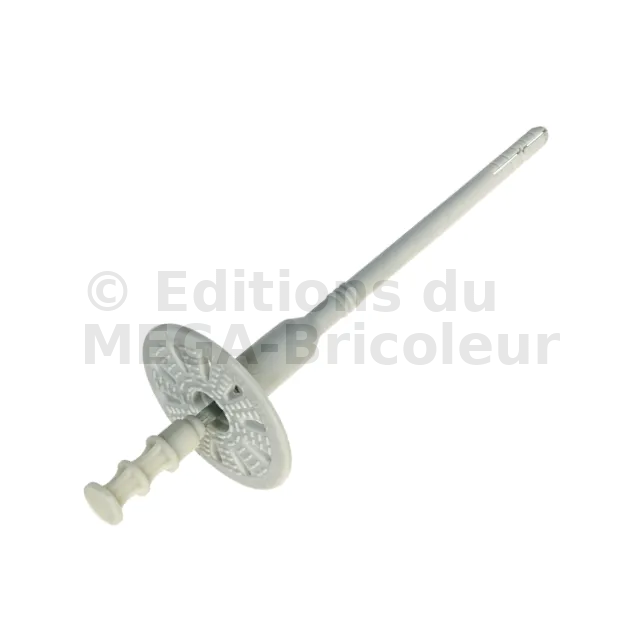

Cheville d’isolation à frapper avec clou métal - profondeur d’ancrage courte - cheville et clou pré-assemblé

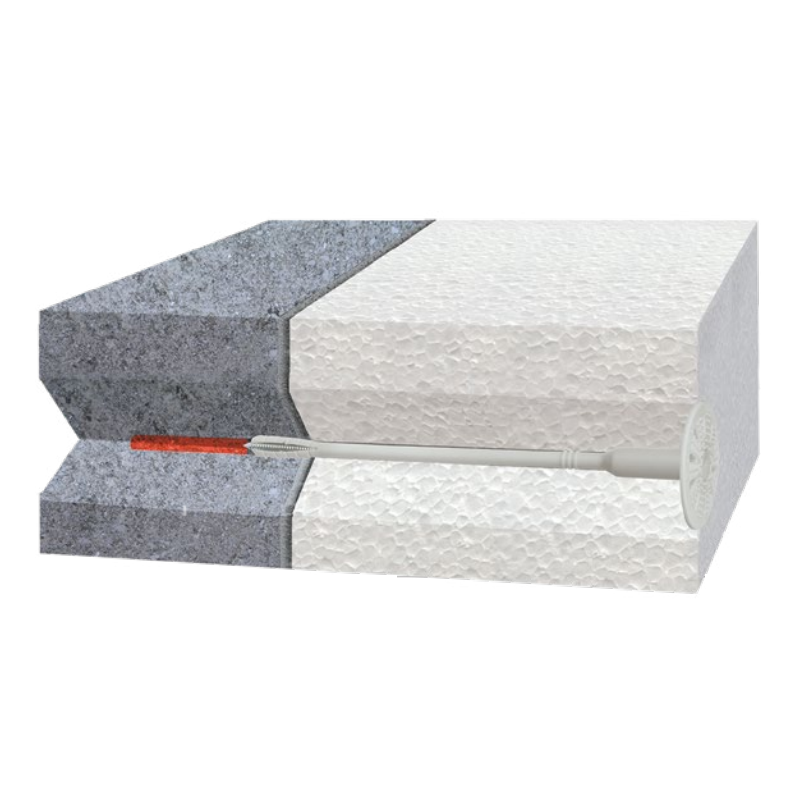

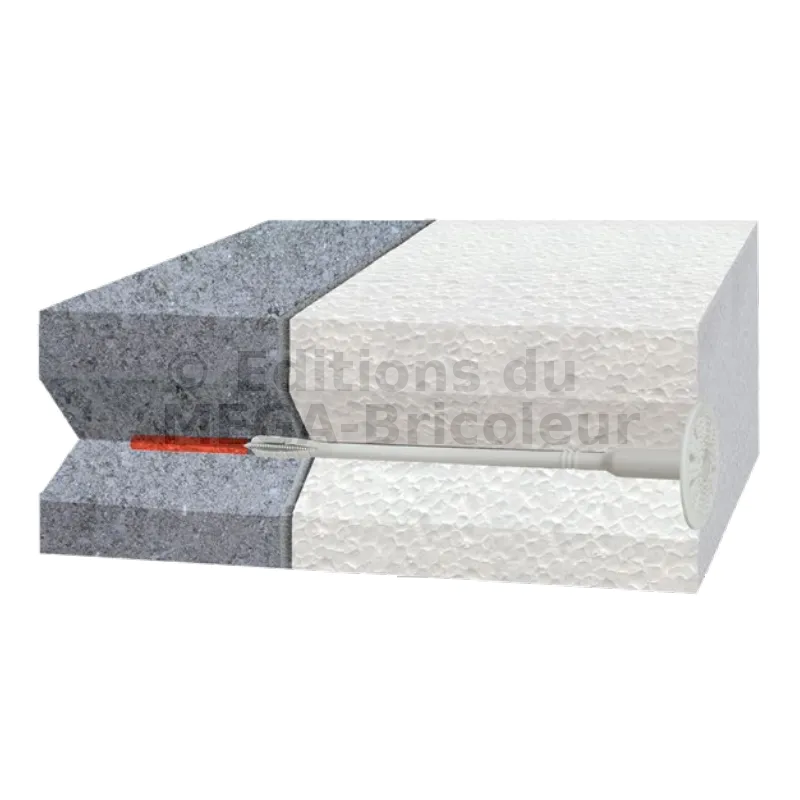

Ce connecteur moderne à faible profondeur d’ancrage permet de fixer le polystyrène et la laine minérale sur un support de catégorie A, B ou C selon la norme ETAG 014, dans les systèmes ETICS, en utilisant la collerette d’appui TDX.
-
Référence
-
FabricationEuropéenne
-
MatériauGaine : polyéthylène (PE)
Clou : acier carbone
Tête : scellée dans un polyamide (PA) renforcé de fibre de verre -
MarqueKlimas
-

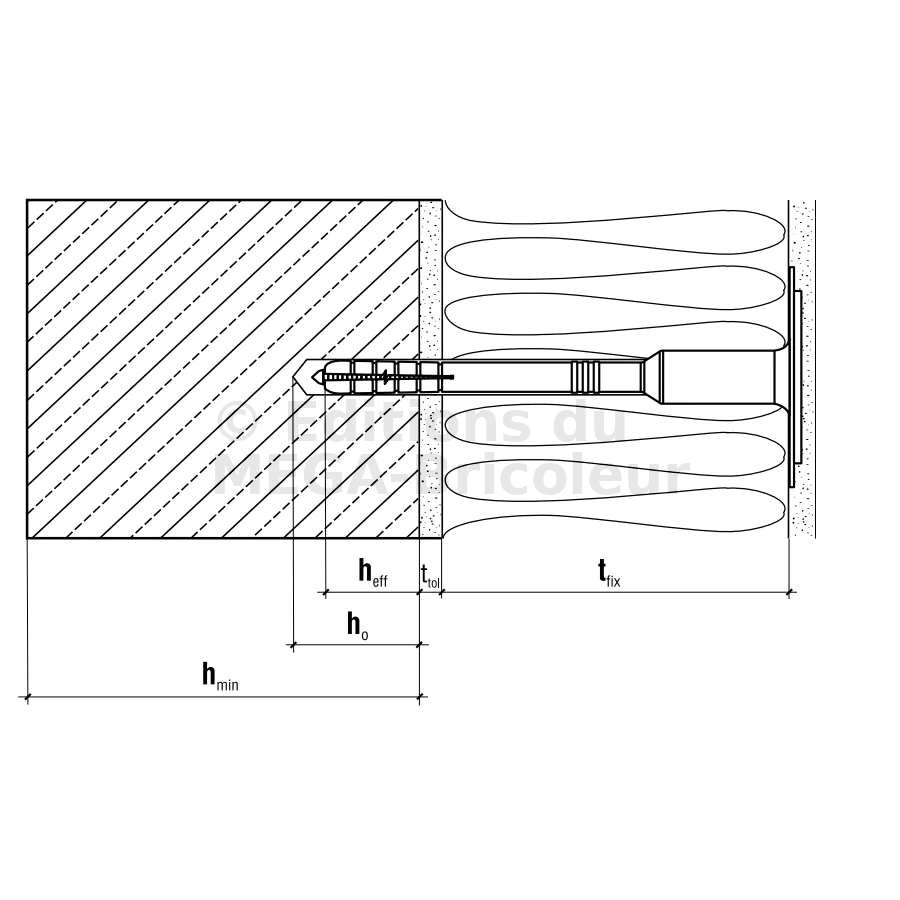

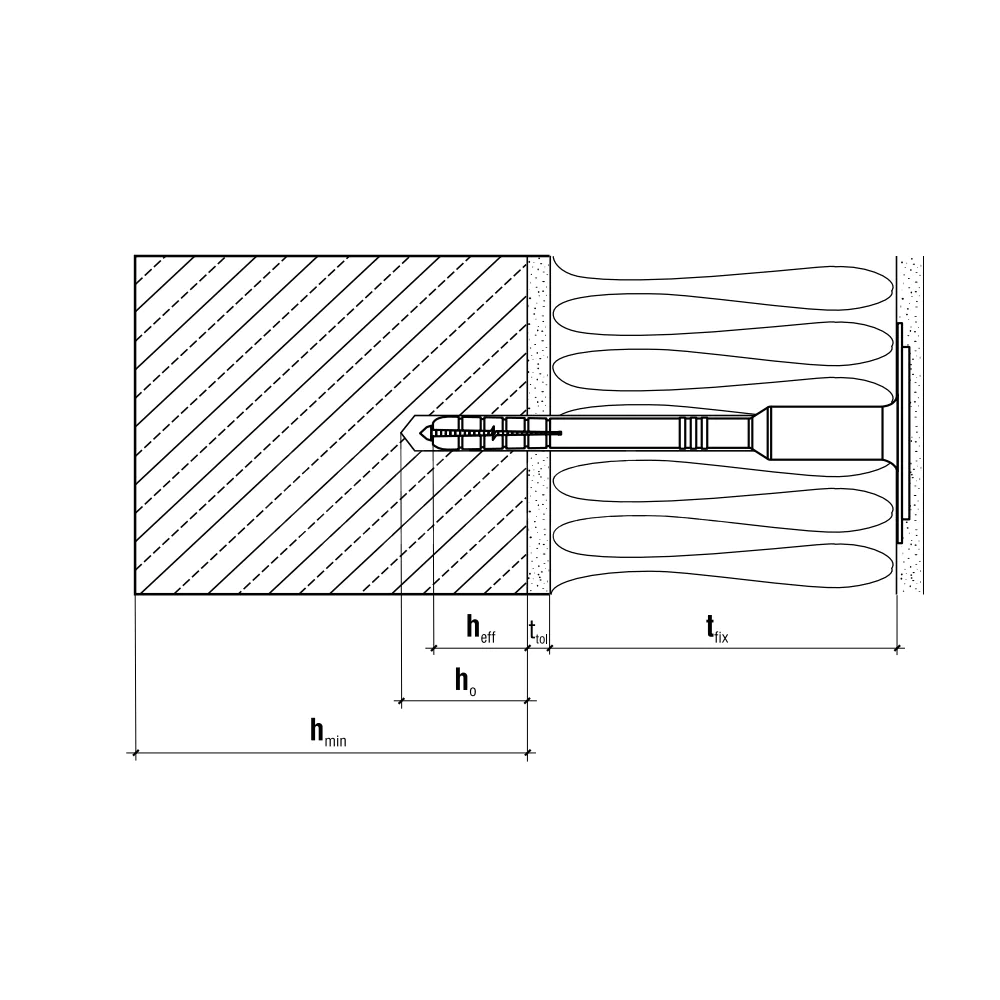

Profondeur d’ancrage (hef)25mm
-
Conductivité thermique0.002[W/K]
-
Profondeur de perçage35mm
-
Rigidité de la tête0.60[kN/mm]
-
Évaluation technique européenneETA-11/0232
-
Méthode de montageEn surface
Encastré -
Type d’isolation thermiquePolystyrene EPS (expansé)
Polystyrene XPS (extrudé)
Laine minérale -

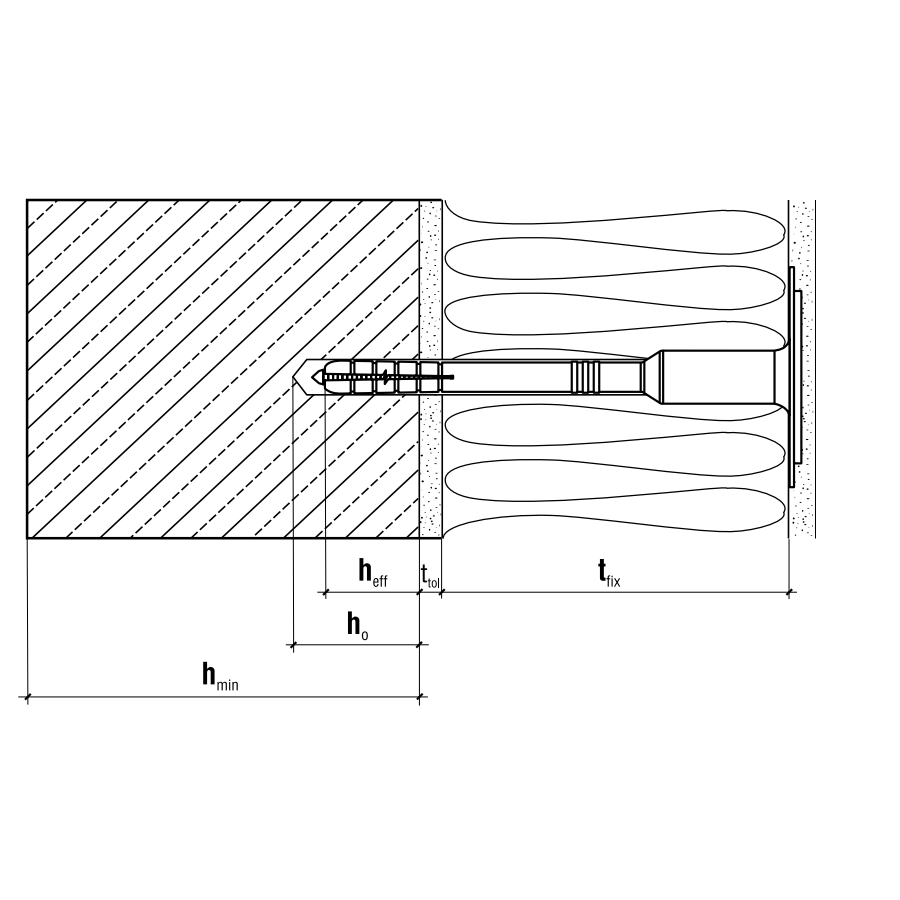

Distance minimale du bord, cmin100mm
-
Epaisseur minimale du matériau-support, hmin100mm
-
Espacement min. des chevilles100mm
-
Epaisseur de l’isolation tfix (montage en surface)Bâtiments neufs : 60mm
Rénovation : 40mm -
Epaisseur de l’isolation tfix (montage encastré)Bâtiments neufs : 80mm
Rénovation : 60mm -
SubstratBéton (cat.A),
Brique céramique pleine MZ, Calcium silicate solid brick KS (cat.B),
Brique alvéolaire (cat.C). -

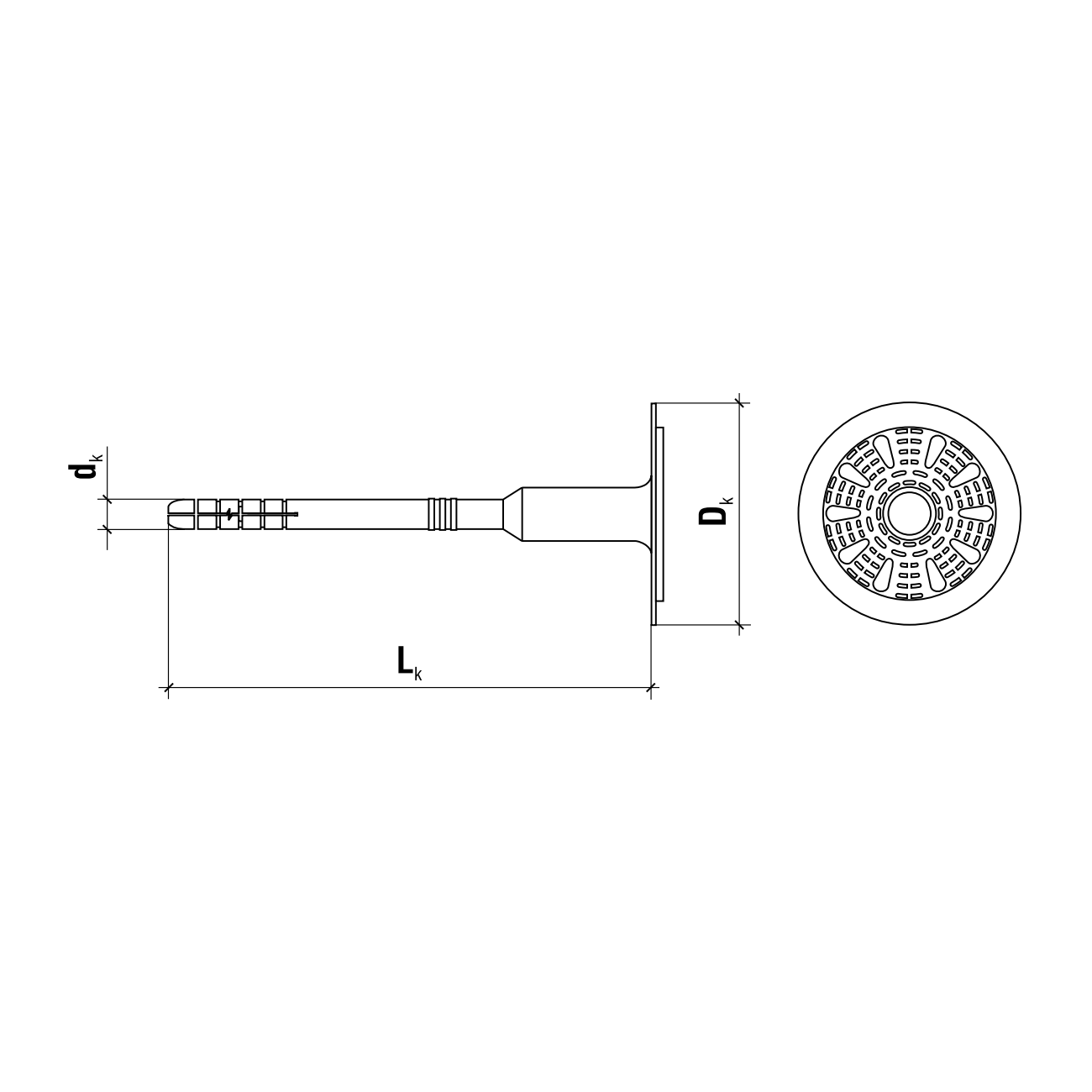

Diamètre de la fixation (dk)8mm
-
Diamètre de la plaque (Dk)60mm
Propriétés
- Embout du clou en métal plastifié : grâce à sa faible conductivité thermique (0,002 W/K), la cloison bénéficie d’une amélioration du coefficient de transfert de chaleur global, tout en assurant la protection contre la corrosion des clous.
- Conception innovante de la gaine : La collerette d’appui avec de nombreuses "poches et saillies" de colle favorise une meilleure adhérence du mortier adhésif. De plus, la conception novatrice de la gaine du connecteur et la rigidité accrue de la collerette d’appui renforcent cet avantage.
- Petite profondeur d’ancrage : la nouvelle zone d’expansion permet une résistance maximale du connecteur avec un effort minimal.
- Connecteurs préassemblés : aucune erreur de sélection du clou..
- Zone d’ancrage seulement 25mm : les connecteurs WKTHERM répondent aux normes modernes de protection thermique des bâtiments tout en offrant des avantages concrets. Ils sont une combinaison des avantages des connecteurs avec une tige en plastique et ceux avec une tige en métal. La tête de la tige en métal, avec une prolongation jusqu’à 25 mm, est conforme aux normes européennes les plus récentes en matière de protection contre la conductivité thermique (pont thermique).
Substrat adapté
Béton
Brique céramique pleine MZ
Brique alvéolaire

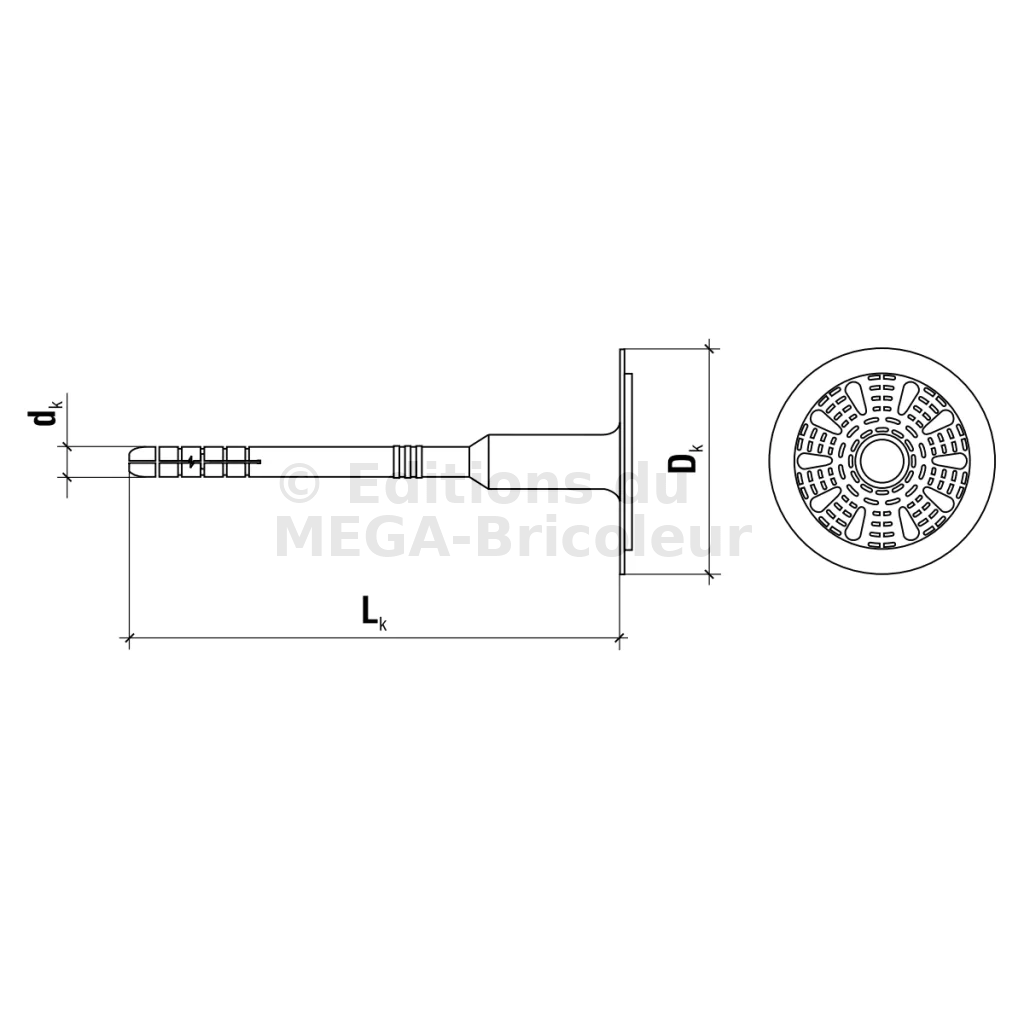

Dimensions
| Références | Dimensions | Épaisseur de l’isolation tfix [mm] | |||
|---|---|---|---|---|---|
| Bâtiments neufs | Rénovation | ||||
| ttol 10 mm de colle pris en compte | ttol 10 mm de colle pris en compte + 20 mm ancien enduit | ||||
| dk x Lk [mm] | sans fraisage | avec fraisage | sans fraisage | avec fraisage | |
| WKTHERM08095(200) | 8x95 | 60 | 80 | 40 | 60 |
| WKTHERM08115(200) | 8x115 | 80 | 100 | 60 | 80 |
| WKTHERM08135(200) | 8x135 | 100 | 120 | 80 | 100 |
| WKTHERM08155(200) | 8x155 | 120 | 140 | 100 | 120 |
| WKTHERM08175(200) | 8x175 | 140 | 160 | 120 | 140 |
| WKTHERM08195(200) | 8x195 | 160 | 180 | 140 | 160 |
| WKTHERM08215(100) | 8x215 | 180 | 200 | 160 | 180 |
| WKTHERM08235(100) | 8x235 | 200 | 220 | 180 | 200 |
| WKTHERM08255(100) | 8x255 | 220 | 240 | 200 | 220 |
| WKTHERM08275(100) | 8x275 | 240 | 260 | 220 | 240 |
| WKTHERM08295(100) | 8x295 | 260 | 280 | 240 | 260 |
Résistance à la traction
| ETAG 014 catégorie du substrat | Type de substrat | Densité [kg/dm3] | Résistance caractéristique [kN] |
|---|---|---|---|
| A | Béton C12/15 | ≥ 1,80 | 1,20 |
| A | Béton C16/20-C50/60 | ≥ 2,30 | 1,50 |
| B | Brique céramique pleine | ≥ 1,70 | 1,50 |
| B | Brique de silice pleine | ≥ 2,00 | 1,50 |
| C | Brique de silice creuse | ≥ 1,60 | 1,20 |
| C | Brique céramique creuse | ≥ 0,95 | 0,60 |
| C | Bloc céramique perforé verticalement | ≥ 0,80 | 0,60 |
Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
Valeur des forces de traction de la rosace du connecteur à travers le matériau isolant en [KN]
| R panneau | EPS 035/60 mm | EPS 040/60 mm |
|---|---|---|
| 0,47 [kN] | 0,47 [kN] |
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

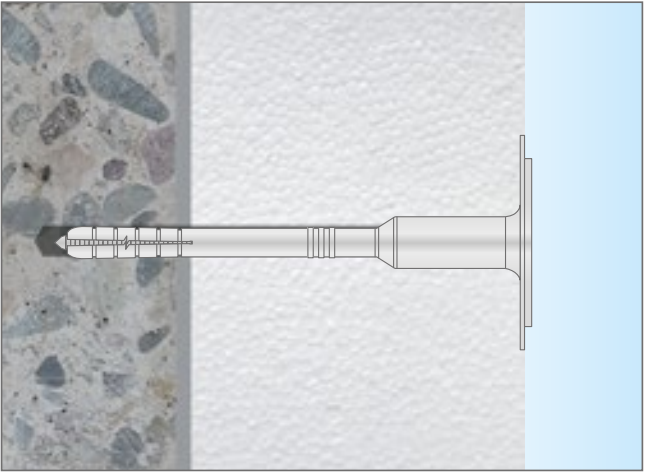

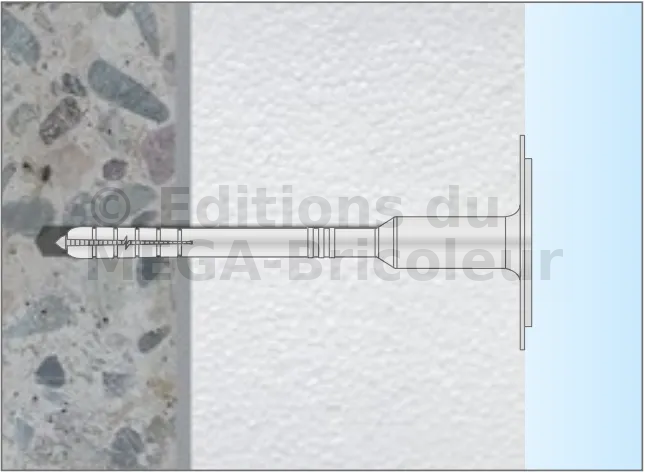

Méthode de montage - en surface

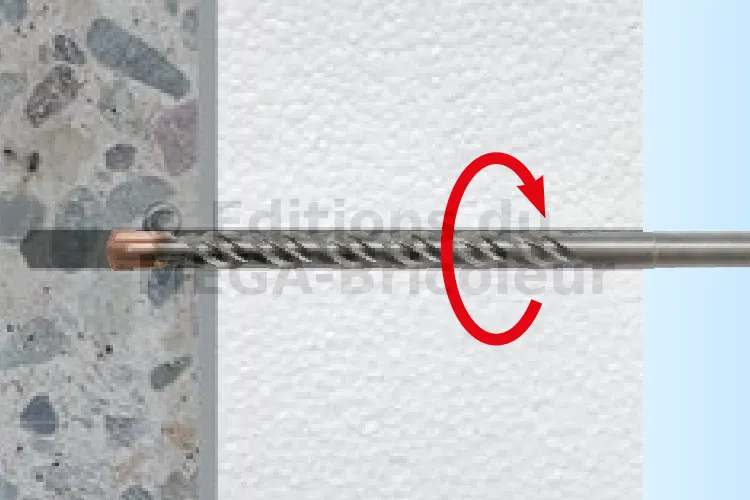

Percer

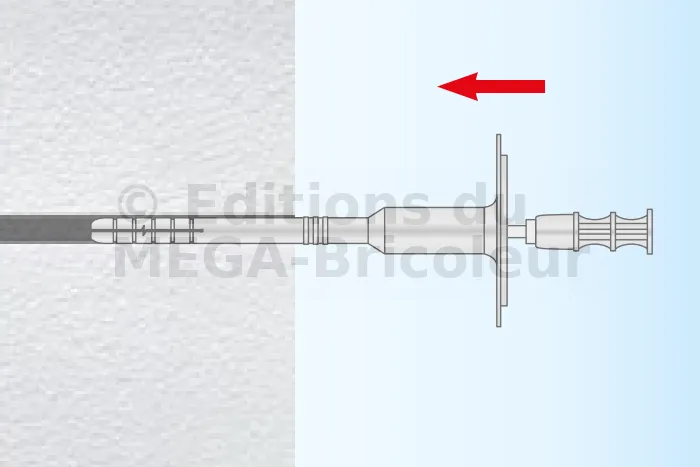

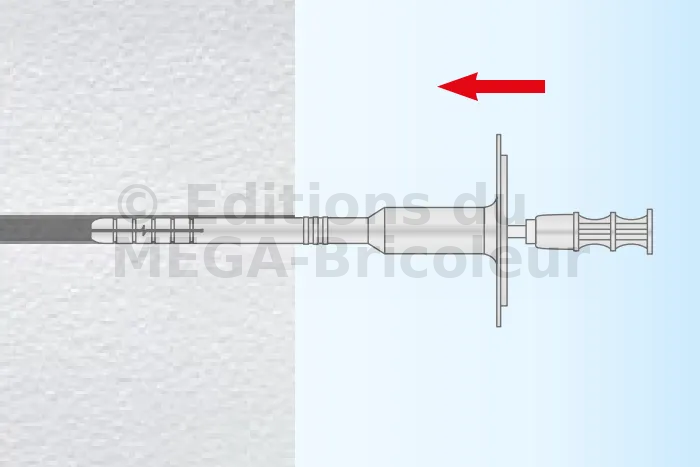

Insérer la gaine et le clou

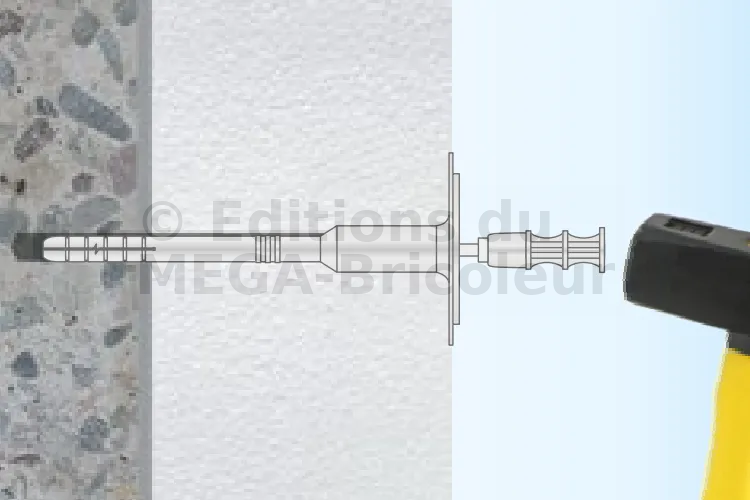

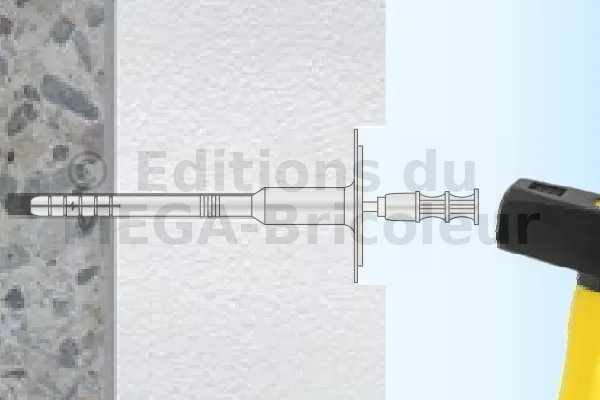

Enfoncer le clou

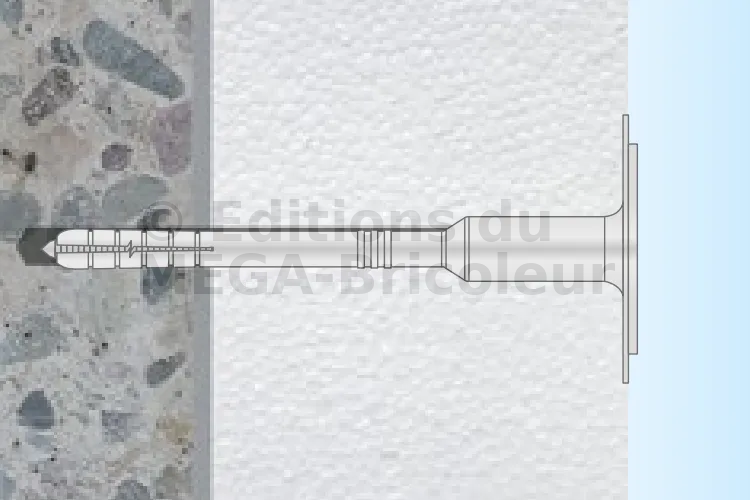

C’est terminé

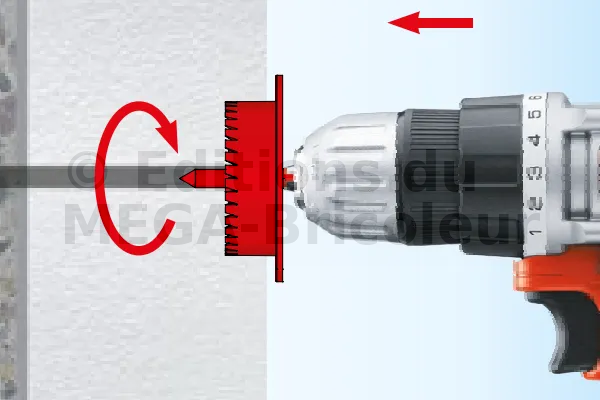

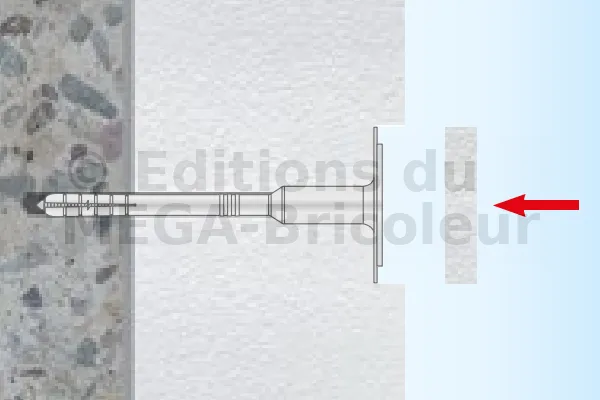

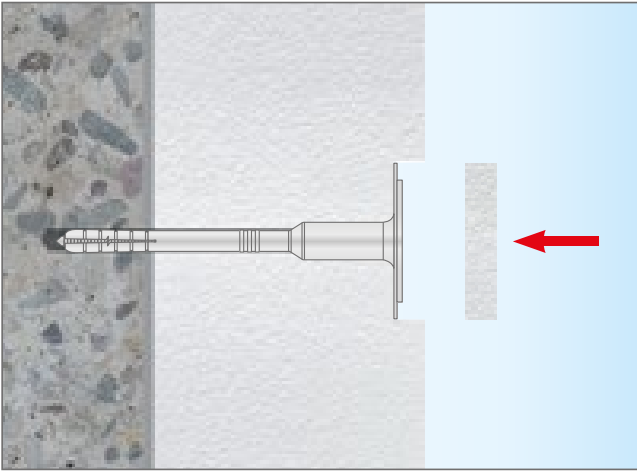

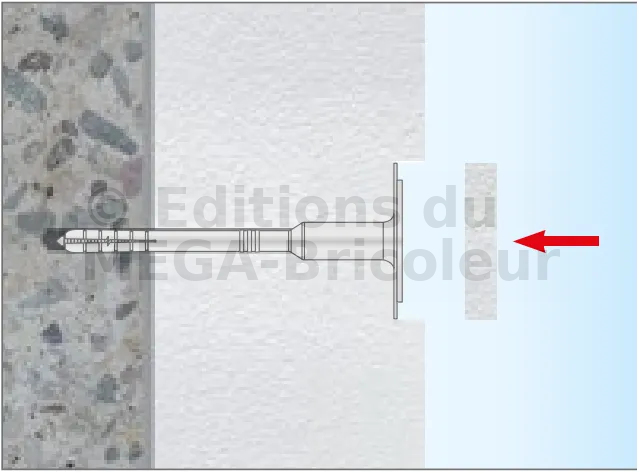

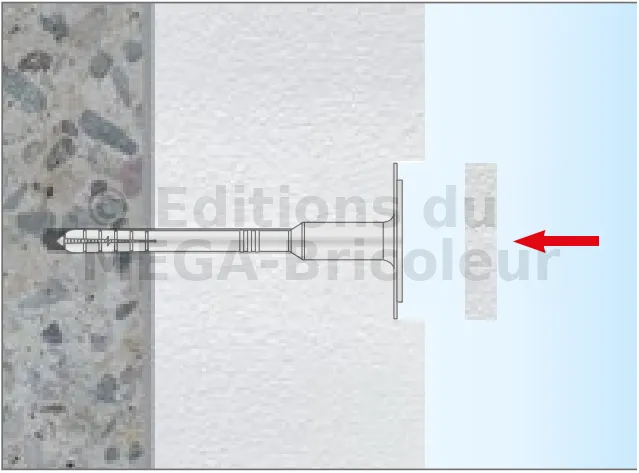

Méthode de montage - encastré avec disque de polystyrène (Fraise en plastique pour le polystyrène)

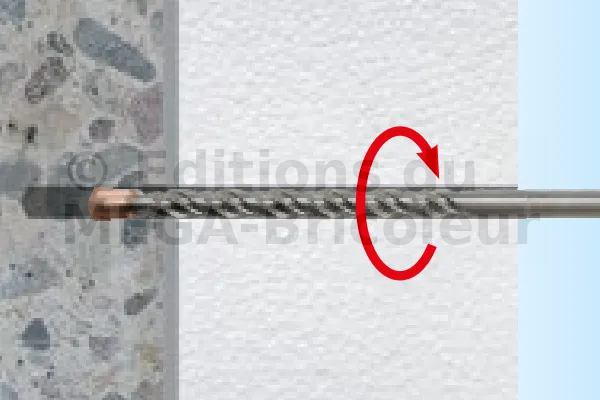

Percer

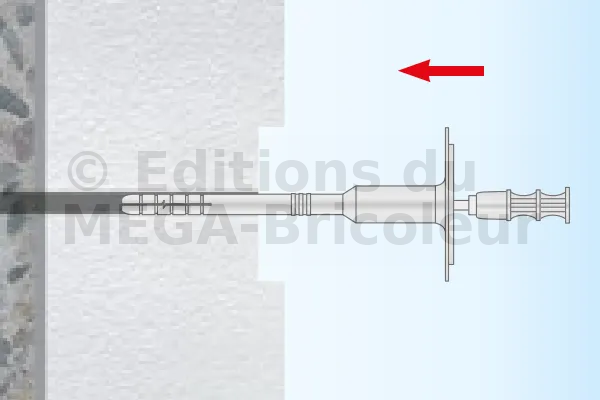

Insérer la gaine et le clou
Enfoncer le clou
