Sabot pour angle maçonné - Réf. SAMI/4X
-
/B_test>
-
-
-
-
-
RéférenceSAMI/4X
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)76 à 150mm
-
Hauteur (B)(120- Largeur (A))/2
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Epaisseur4mm
-
Fabricationfrançaise
-
Code EAN
Sabot pour angle maçonné

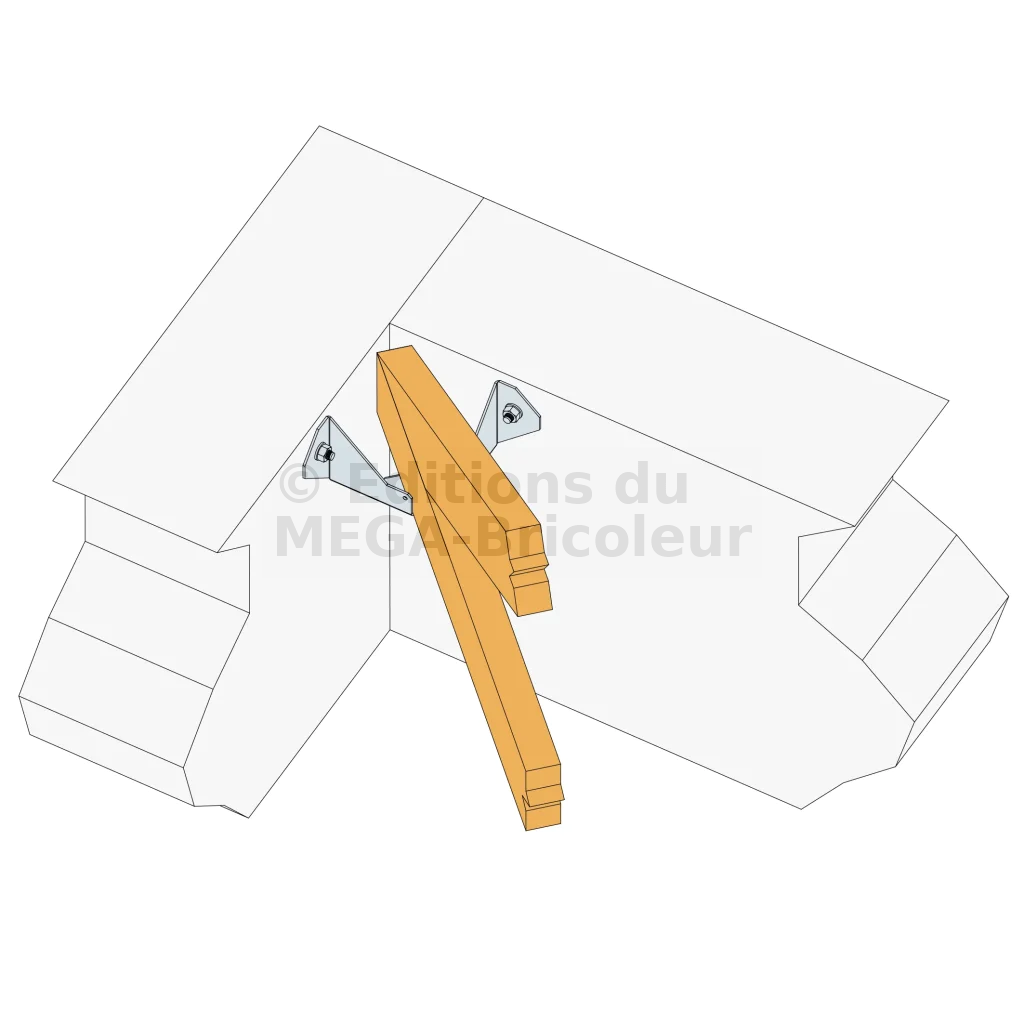

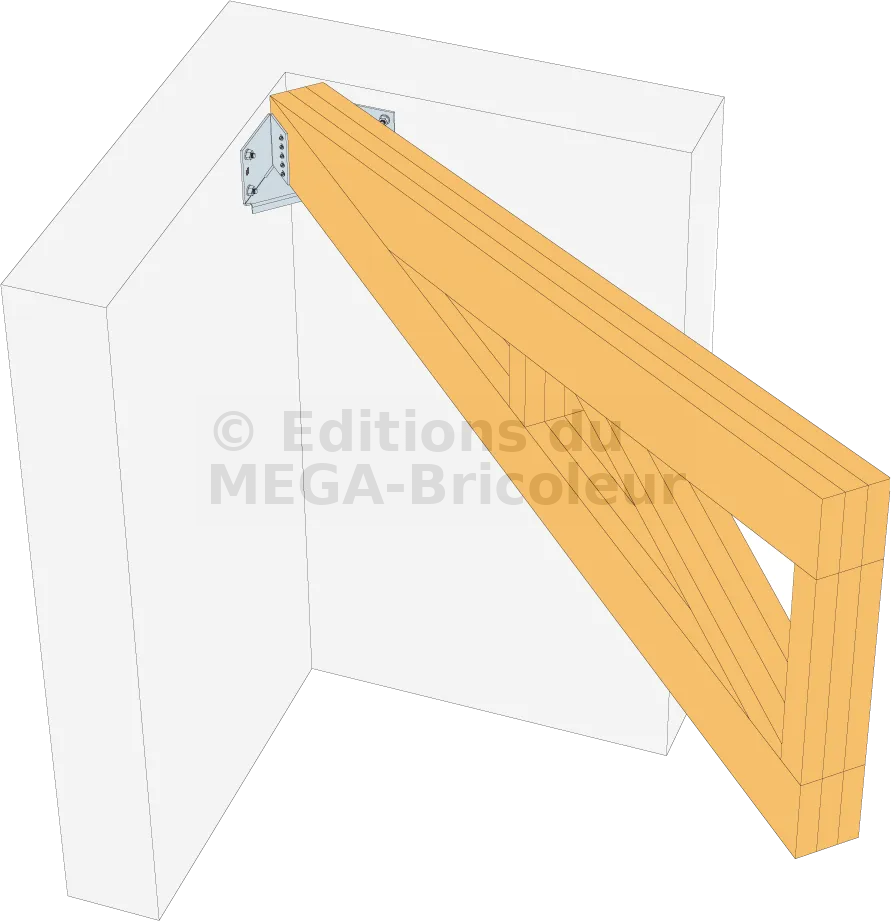

Ce sabot permet de reprendre les fermes dans les angles de maçonnerie à 90°. Il est pliable en largeur au choix entre 76 et 150 mm...
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 4 mm.
Avantages :
- Installation rapide et simple,
- Pliable en largeur au choix entre 76 et 150 mm.
Applications
Support :
- Porteur : acier, béton
- Porté : bois massif, bois composite, bois lamellé collé.
Domaines d’utilisation :
- Fixation d’élément bois dans les angle maçonné.
Dimensions

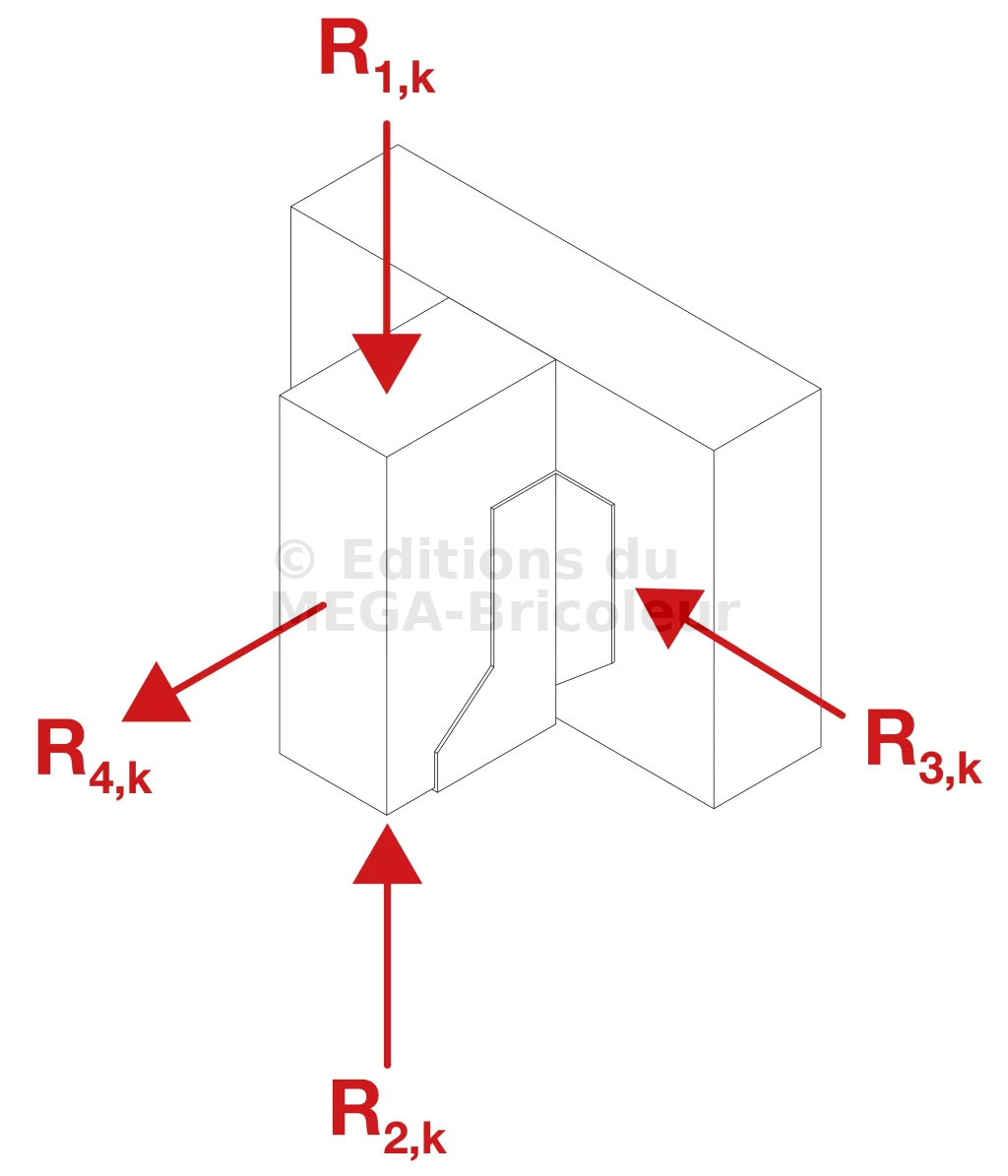

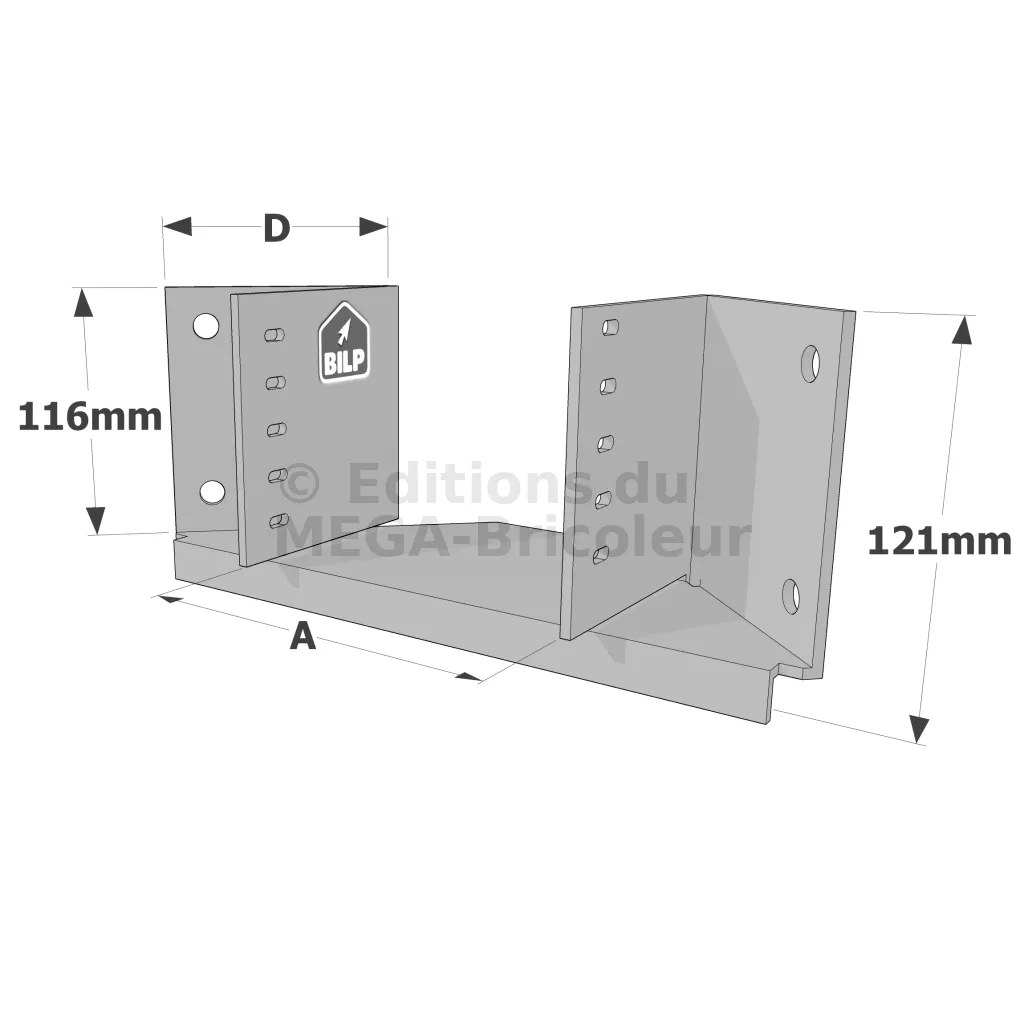

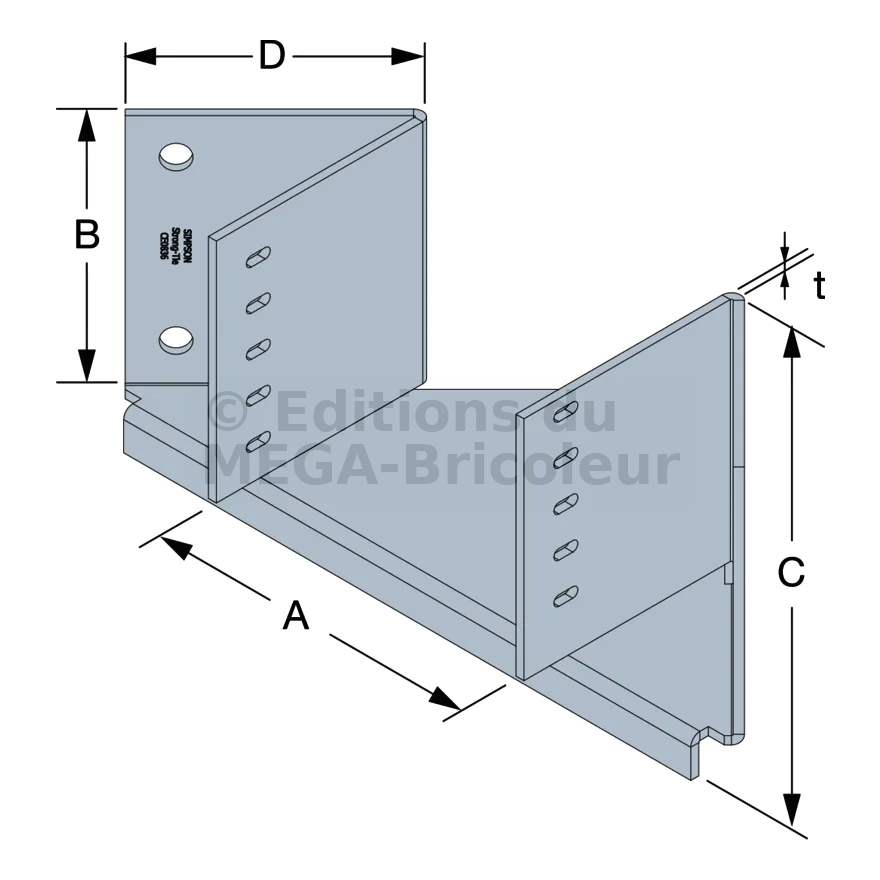

Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||
---|---|---|---|---|---|---|---|
A | B | C | D | t | Ø12 [mm] | Ø5x12 Oblong [mm] | |
SAMI/4X | 76 | 116 | 121 | 310 | 4 | 4 | 10 |
Mise en oeuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 35 m
- Vis CSA Ø 5.0 x 35 mm.
Sur porteur :
Support acier :
- Boulons Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25.
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.
Installation
Sur Bois :
1. Tracer l’emplacement des perçages en appliquant le sabot dans l’angle de mur,
2. Percer le support avec un forêt adapté,
3. Présenter le sabot et le fixer sur le support avec les ancrages adaptés,
4. Présenter l’élément porté dans le sabot avant de le fixer.
