Sabot pour angle maçonné - Réf. SAMI38/2.5

bientôt DISPO
Expédition dans moins de 7 jours.
10€25
  HT  / sabot
(12.30 € TTC)

  • Référence
    SAMI38/2.5
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Hauteur (B)
    106mm
  • Epaisseur
    2,5mm
  • Perçages sur porté
    4Ø5
  • Perçages sur porteur
    2Ø11

Sabot pour angle maçonné

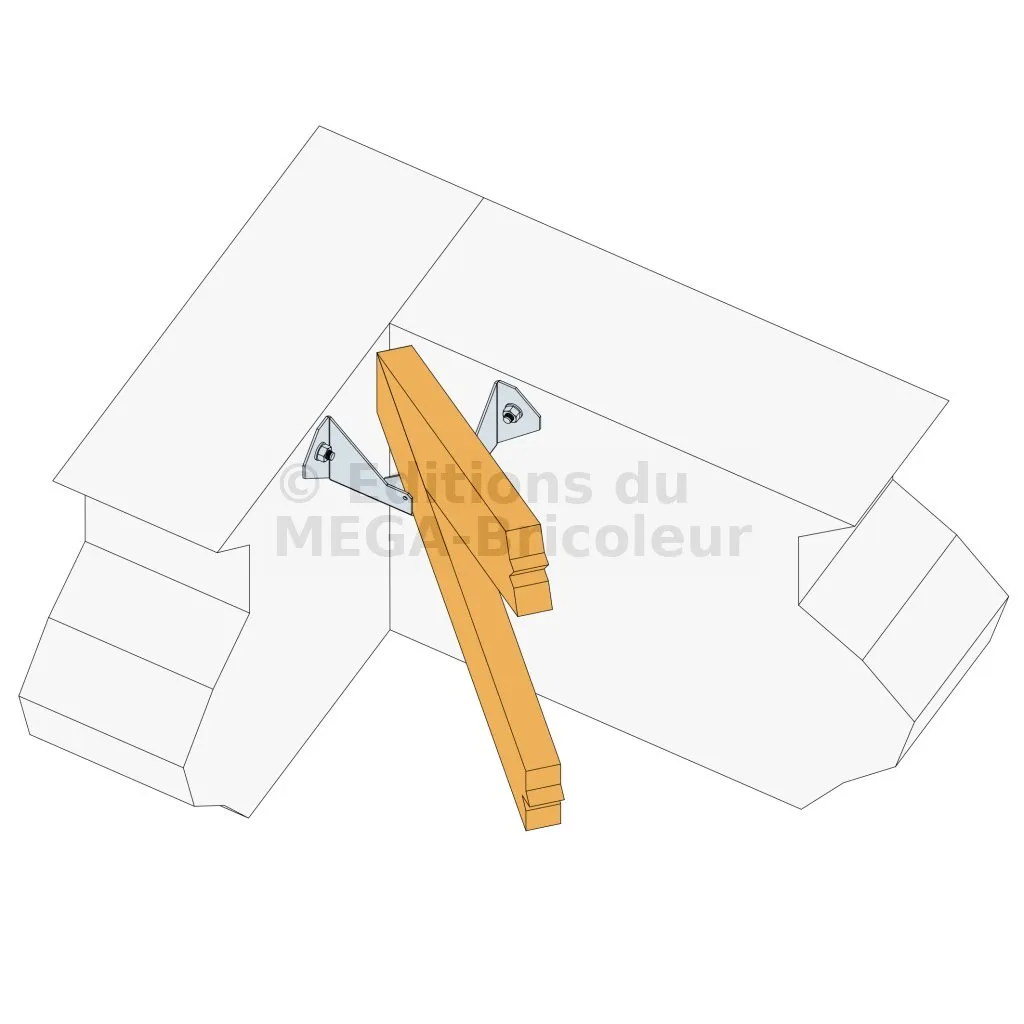

Ce sabot permet de reprendre les fermes dans les angles de maçonnerie à 90°. Il est pliable en largeur au choix entre 76 et 150 mm et disponible en largeur 38 mm.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2.5 et 4 mm.

Avantages :

  • Installation rapide et simple,
  • Disponible en largeur 38 mm ou pliable en largeur, pour le modèle SAMI/4X, entre 76 et 150 mm.

Applications

Support :

  • Porteur : acier, béton
  • Porté : bois massif, bois composite, bois lamellé collé...

Domaines d’utilisation :

  • Fixation d’élément bois dans les angle maçonné.

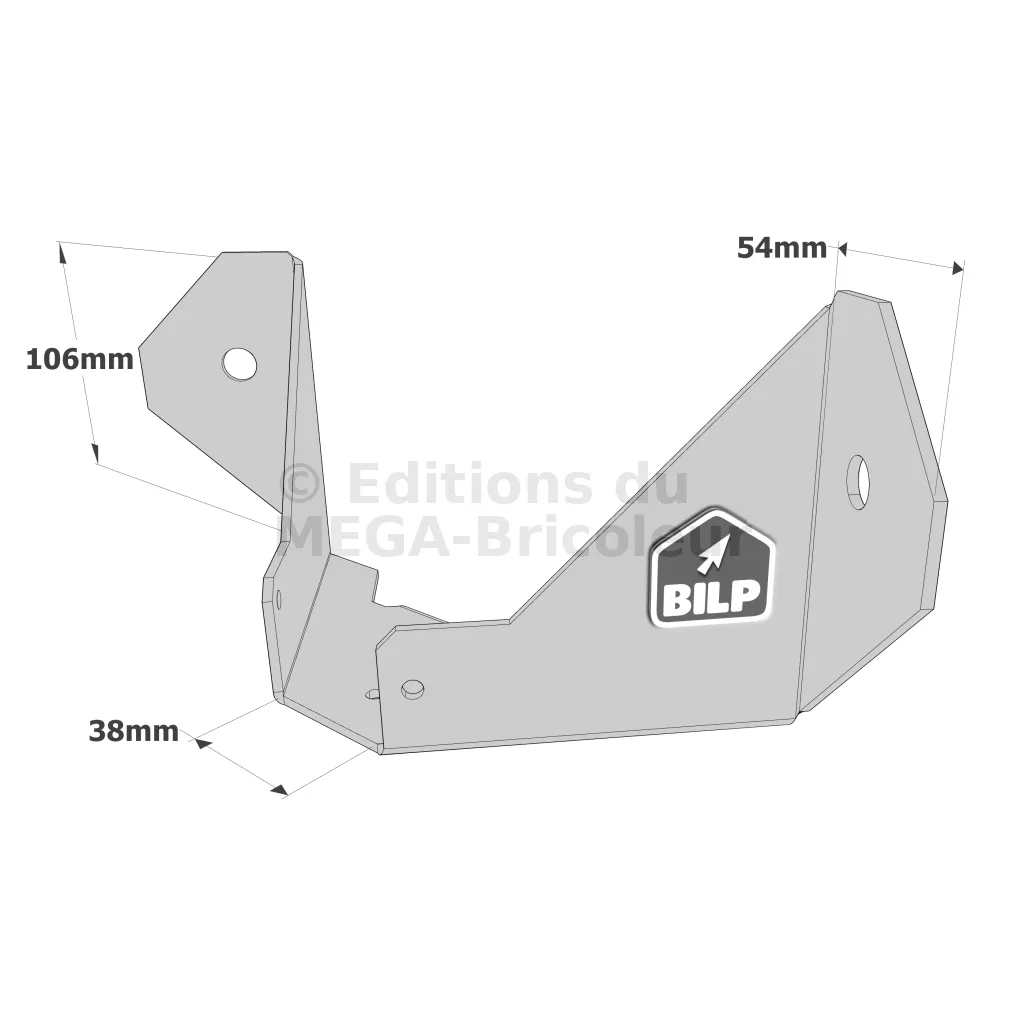

Dimensions


RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D t Ø11 Ø12 Ø5 Ø5x12 Oblong [mm]
SAMI/4X 76-150 116 121 104-156 4 - 4 - 10
SAMI38/2.5 38 106 - 54 2.5 2 - 4 -

Les valeurs de reprise de charge sont données sur béton dans le cas d’une fixation éloignée des bords du support. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.

Valeurs caractéristiques - bois sur béton

RéférencesValeurs Caractéristiques - Bois sur béton ou acier
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k
Qté Type Qté Type
SAMI38/2.5 2 Ø10 4 CSA5.0x40 10.1 3.8
SAMI/4X 4 Ø10 10 CNA4.0x35 31.3 -

Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont WA, BOAXII, AT-HP, SET-XP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément.

Mise en œuvre

Fixations

Sur porté :

Sur porteur :

Support acier :

  • Boulons Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

Support béton :

Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

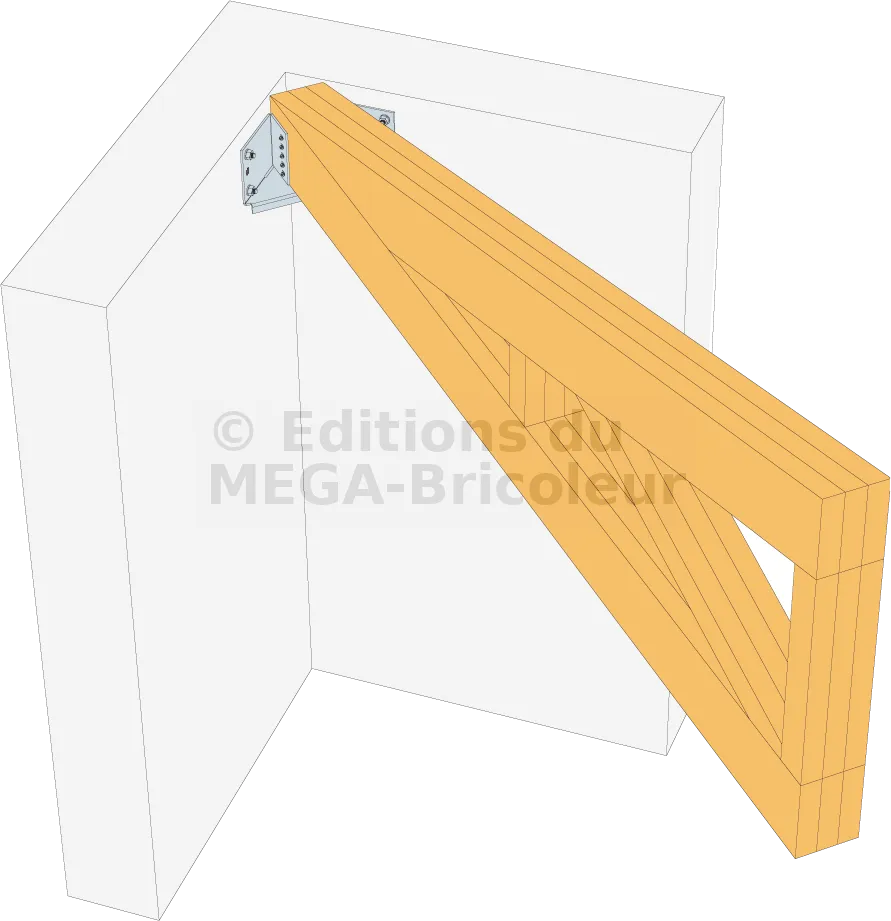

Installation

Sur Bois :
1. Tracer l’emplacement des perçages en appliquant le sabot dans l’angle de mur,
2. Percer le support avec un forêt adapté,
3. Présenter le sabot et le fixer sur le support avec les ancrages adaptés,
4. Présenter l’élément porté dans le sabot avant de le fixer.
