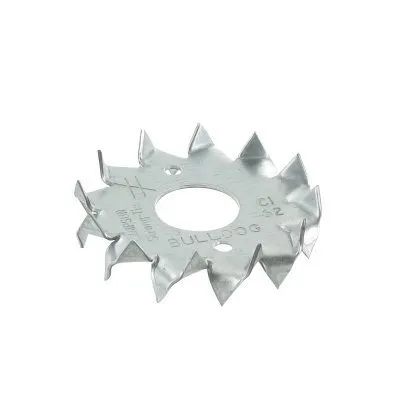

Les crampons Bulldogs C1, C3 et C5
Les crampons Bulldog double denture entrent dans la réalisation d‘assemblages boulonnés. Ils permettent d‘augmenter la capacité de reprise de charge des assemblages.
- Tableau des produits
- Images
- Description
- Caractéristiques
- Mise en oeuvre
- Télécharger
- Vidéo
- Mise en œuvre
Produit | Dispo | Prix TTC | |
---|---|---|---|
- 0
- 10
Caractéristiques
- Déclaration de performance DoP-h10/0007
Matière
- Acier de type HC340 suivant EN 10268,
- Finition galvanisée à chaud suivant NF EN ISO 1461. Les modèles C1 Ø62 et Ø75 mm sont disponibles en finition type AVZ (pré-galvanisation type Z275),
- Épaisseur : 1 à 1,5 mm.
Avantages
- Permet le démontage de l‘assemblage,
- Ne nécessite pas d‘usinage particulier pour la mise en œuvre.
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, ...
- Porté : bois massif, bois composite, lamellé-collé, acier, ...
Domaines d’utilisation
- Couronne de boulons pour portiques,
- Assemblage de tirants métallique/ferme, de poteau béton/ferme, d‘entraits,
- Tous types d‘assemblages bois/bois boulonnés, ...
Données techniques
- Dimensions - Forme ronde, double denture C1
Références | Type | Dimensions des crampons | ||||
---|---|---|---|---|---|---|
Diamètre | Hauteur | Épaisseur | ||||
Extérieur | Trou central | Dents | Total | t [mm] | ||
dc[mm] | d1[mm] | h1[mm] | hc[mm] | t[mm] | ||
C1-50G | C1 | 50 | 17 | 6 | 13 | 1 |
C1-62G | C1 | 62 | 21 | 7.4 | 16 | 1.2 |
C1-75G | C1 | 75 | 26 | 9.1 | 19.5 | 1.3 |
C1-95G | C1 | 95 | 33 | 11.3 | 24 | 1.4 |
C1-117G | C1 | 117 | 48 | 14.3 | 30 | 1.5 |
- Dimensions - Forme carrée, double denture C5
Références | Type | Dimensions des crampons | ||||
---|---|---|---|---|---|---|
Diamètre | Hauteur | Épaisseur | ||||
Extérieur | Trou central | Dents | Total | t [mm] | ||
dc[mm] | d1[mm] | h1[mm] | hc[mm] | t[mm] | ||
C5-100G | C5 | 100 | 40 | 7.3 | 16 | 1.4 |
Distance minimum et Valeurs caractéristiques
Références | Type | Épaisseurs bois | Distance minimum | Resistance caractéristique au cisaillement(rés. du boulon non incluse) | ||||||
---|---|---|---|---|---|---|---|---|---|---|
t1 [mm] | t2 [mm] | Distance parallèlement aux fibres | Distance perpendiculairement aux fibres | Distance d’extrémité chargée | Distance d’extrémité non chargée | Distance de rive chargée | Distance de rive non chargée | Rv.k [kN] | ||
a1 α=0° [mm] | a2 [mm] | a3.t [mm] | a3.c α=90° [mm] | a4.t α=90° [mm] | a4.c [mm] | |||||
C1-50G | C1 | 18 | 30 | 75 | 60 | 75 | 75 | 40 | 30 | 6.3 |
C1-62G | C1 | 23 | 37 | 93 | 75 | 93 | 93 | 50 | 38 | 8.7 |
C1-75G | C1 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.6 |
C1-95G | C1 | 34 | 57 | 143 | 114 | 143 | 143 | 76 | 57 | 16.6 |
C1-117G | C1 | 43 | 72 | 176 | 141 | 176 | 176 | 94 | 71 | 22.7 |
C5-100G | C5 | 22 | 37 | 150 | 120 | 150 | 150 | 80 | 60 | 18 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
- Usiner les éléments bois en réalisant les perçages pour le boulon.
- Presser le crampon sur les éléments bois.
- Insérer le boulon et serrer.
Fixations
- Le montage des crampons double denture se fait par enfoncement des dents lors du boulonnage des pièces entre elles à l’aide d’une presse hydraulique ou d’une clé. Une fois le serrage effectué, l’assemblage est réalisé,
- Le montage d’un boulon nécessite toujours deux rondelles.
