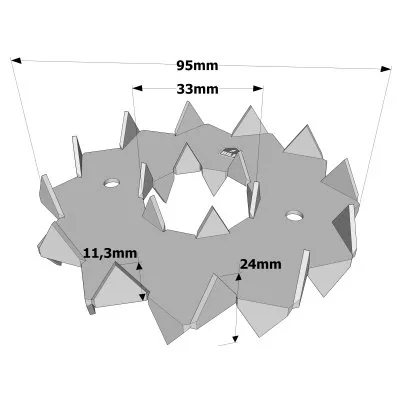

Crampon Bulldog double denture C1, C3 et C5 - Réf. C1-95G-B

EN STOCK
Expédition immédiate disponible pour 10 unité(s).
4€72
  HT  / crampon
(5.66 € TTC)
    • 33mm
    • Ronde
    • 1 pièce
  • Autres choix

  • Référence
    C1-95G-B
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Type
    C1
  • Forme
    Ronde
  • Code EAN
    5701953964108
  • Epaisseur
    1.4mm
  • Hauteur des dents
    11.3mm
  • Hauteur totale
    24mm
  • Diamètre du trou central
    33mm

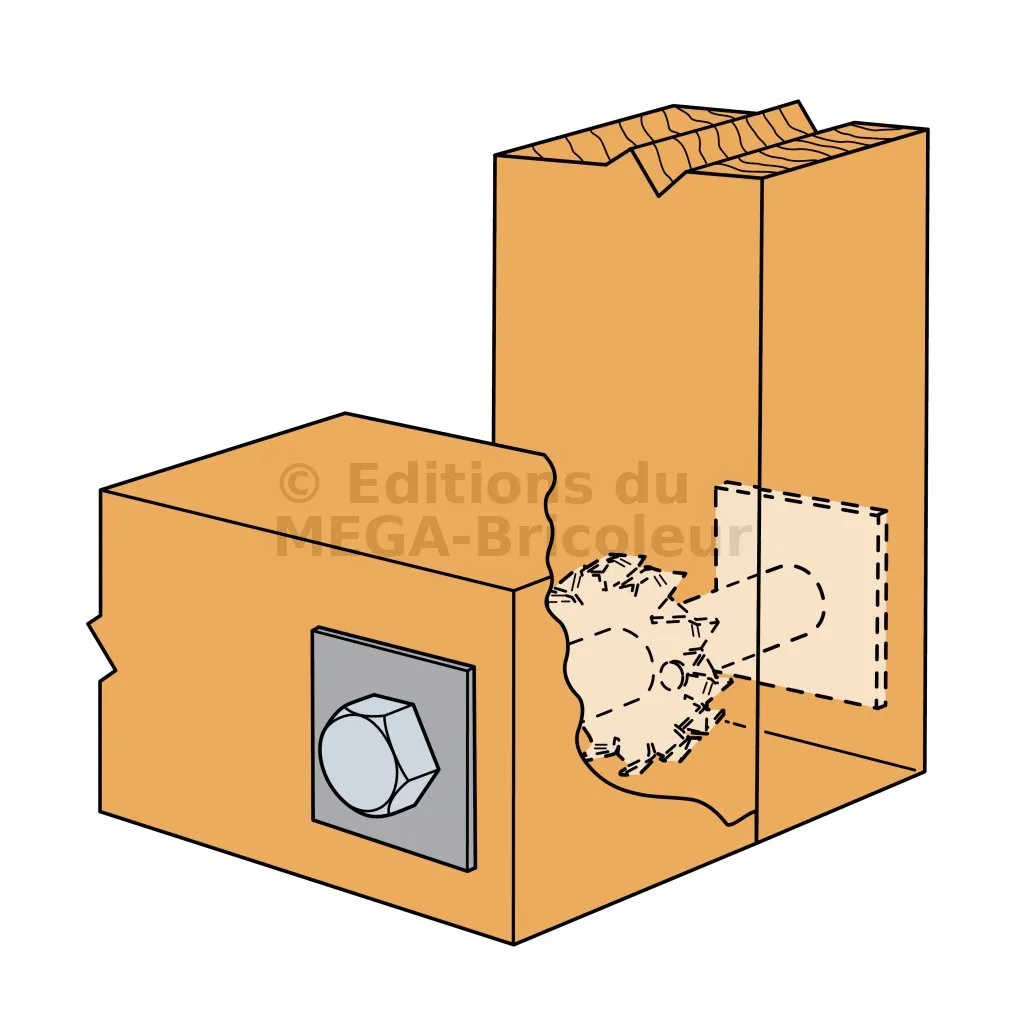

Les crampons Bulldog double denture entrent dans la réalisation d‘assemblages boulonnés. Ils permettent d‘augmenter la capacité de reprise de charge des assemblages.

Caractéristiques

Matière

  • Acier de type HC340 suivant EN 10268,
  • Finition galvanisée à chaud suivant NF EN ISO 1461. Les modèles C1 Ø62 et Ø75 mm sont disponibles en finition type AVZ (pré-galvanisation type Z275),
  • Épaisseur : 1 à 1,5 mm.

Avantages

  • Permet le démontage de l‘assemblage,
  • Ne nécessite pas d‘usinage particulier pour la mise en œuvre.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé-collé, ...
  • Porté : bois massif, bois composite, lamellé-collé, acier, ...

Domaines d’utilisation

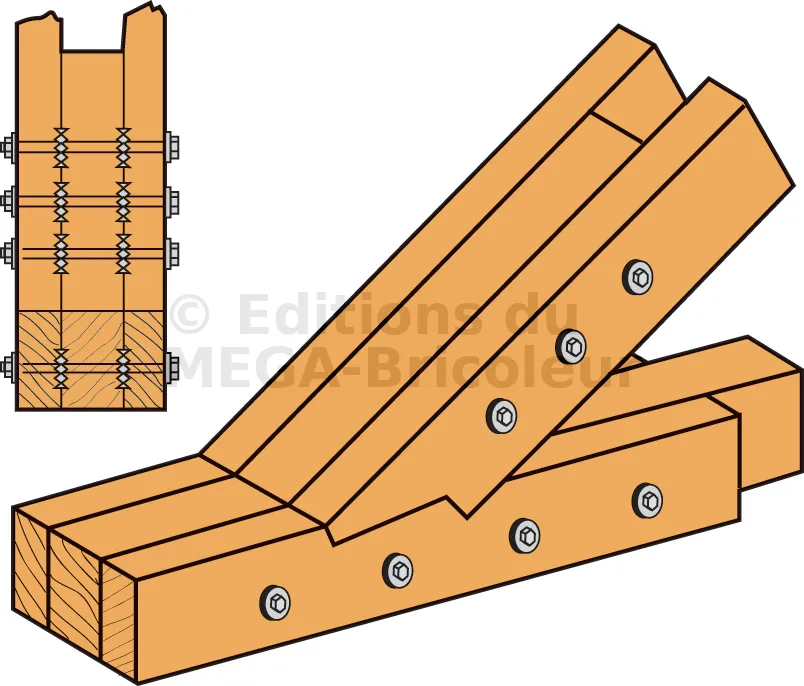

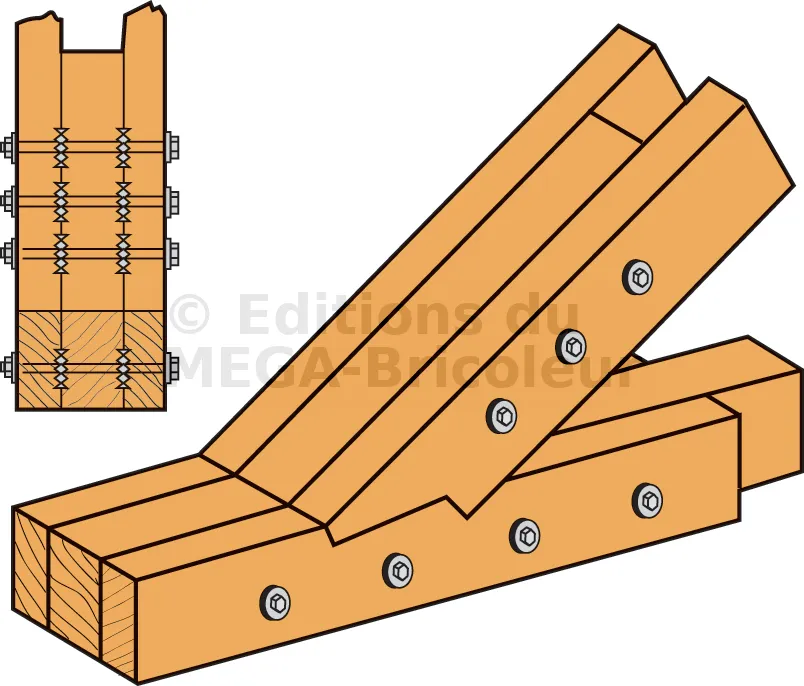

  • Couronne de boulons pour portiques,
  • Assemblage de tirants métallique/ferme, de poteau béton/ferme, d‘entraits,
  • Tous types d‘assemblages bois/bois boulonnés, ...

Données techniques

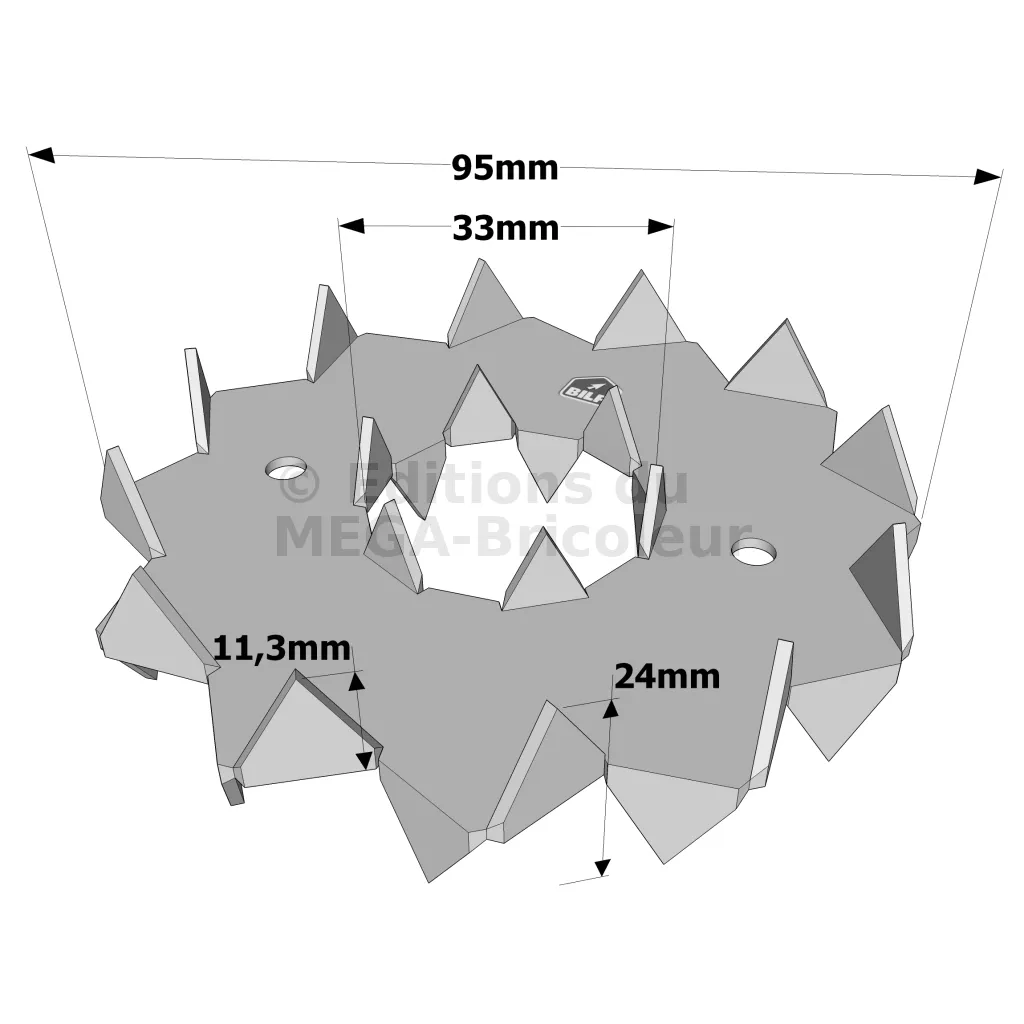

Dimensions - Forme ronde, double denture C1

Une chrysalide de libellule
50M40
RéférencesTypeDimensions des crampons
Diamètre Hauteur Épaisseur
Extérieur Trou central Dents Total t [mm]
dc[mm] d1[mm] h1[mm] hc[mm] t[mm]
C1-50G-B C1 50 17 6 13 1
C1-62G-B C1 62 21 7.4 16 1.2
C1-75G-B C1 75 26 9.1 19.5 1.3
C1-95G-B C1 95 33 11.3 24 1.4
C1-117G-B C1 117 48 14.3 30 1.5

Dimensions - Forme carrée, double denture C5

Croquis 1

Ensemble tracteur / remorque semi-portée

RéférencesTypeDimensions des crampons
Diamètre Hauteur Épaisseur
Extérieur Trou central Dents Total t [mm]
dc[mm] d1[mm] h1[mm] hc[mm] t[mm]
C5-100G-B C5 100 40 7.3 16 1.4

Distance minimum et Valeurs caractéristiques

RéférencesTypeÉpaisseurs boisDistance minimumResistance caractéristique au cisaillement(rés. du boulon non incluse)
t1 [mm] t2 [mm] Distance parallèlement aux fibres Distance perpendiculairement aux fibres Distance d’extrémité chargée Distance d’extrémité non chargée Distance de rive chargée Distance de rive non chargée Rv.k [kN]
a1 α=0° [mm] a2 [mm] a3.t [mm] a3.c α=90° [mm] a4.t α=90° [mm] a4.c [mm]
C1-50G-B C1 18 30 75 60 75 75 40 30 6.3
C1-62G-B C1 23 37 93 75 93 93 50 38 8.7
C1-75G-B C1 28 46 113 90 113 113 60 45 11.6
C1-95G-B C1 34 57 143 114 143 143 76 57 16.6
C1-117G-B C1 43 72 176 141 176 176 94 71 22.7
C5-100G-B C5 22 37 150 120 150 150 80 60 18

Les valeurs caractéristiques au cisaillement Rv,k sont données par crampon suivant les distances minimum décrites dans le tableau ci-dessus et pour un bois de classe C24. Cette capacité peut être augmentée en utilisant une classe de bois supérieure (voir le facteur k3 selon l’Eurocode 5). Cette capacité peut également être diminuée avec des valeurs plus basses de a3,t (voir le facteur k2 selon l’Eurocode 5). Pour des épaisseurs de bois t1 ou t2 plus faibles, se référer à l’Eurocode 5. La résistance caractéristique du boulon en cisaillement n’est pas incluse et doit être ajoutée.
