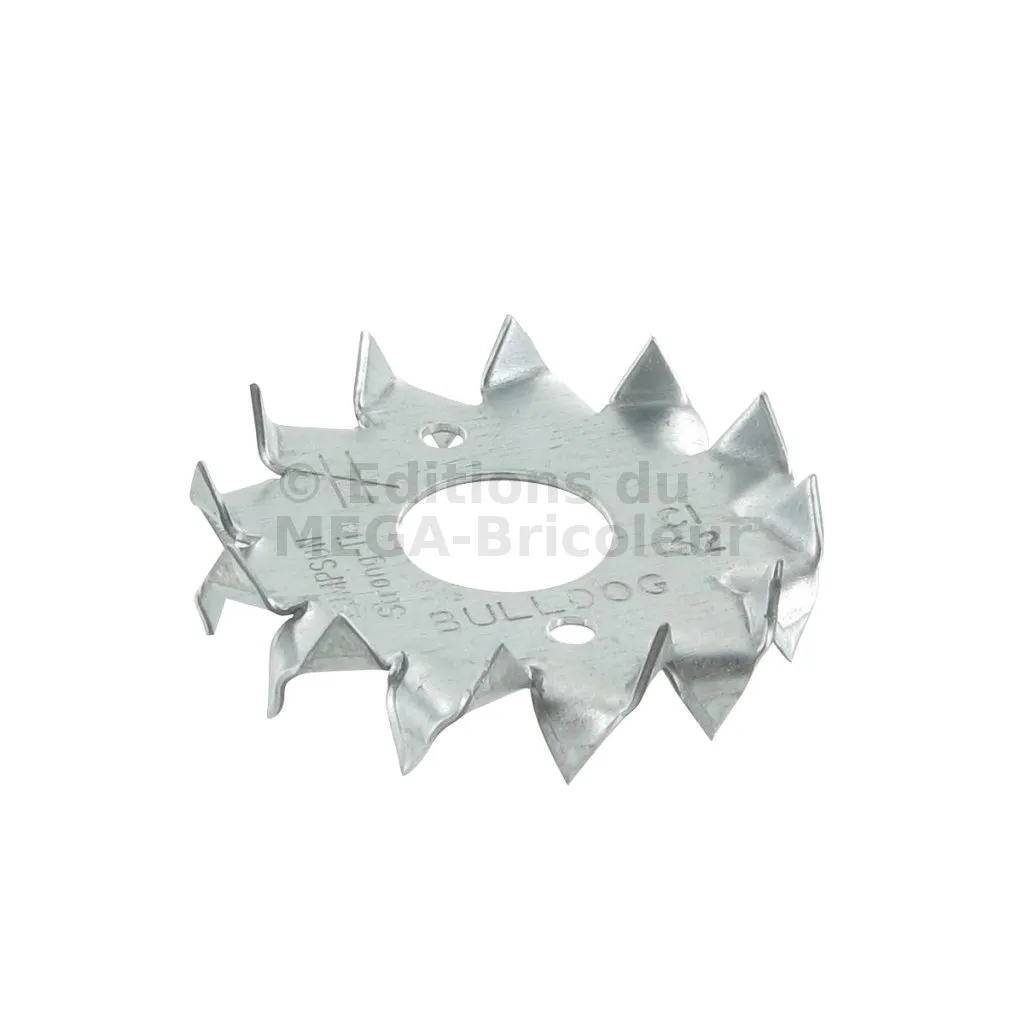

Crampon Bulldog double denture C1, C3 et C5

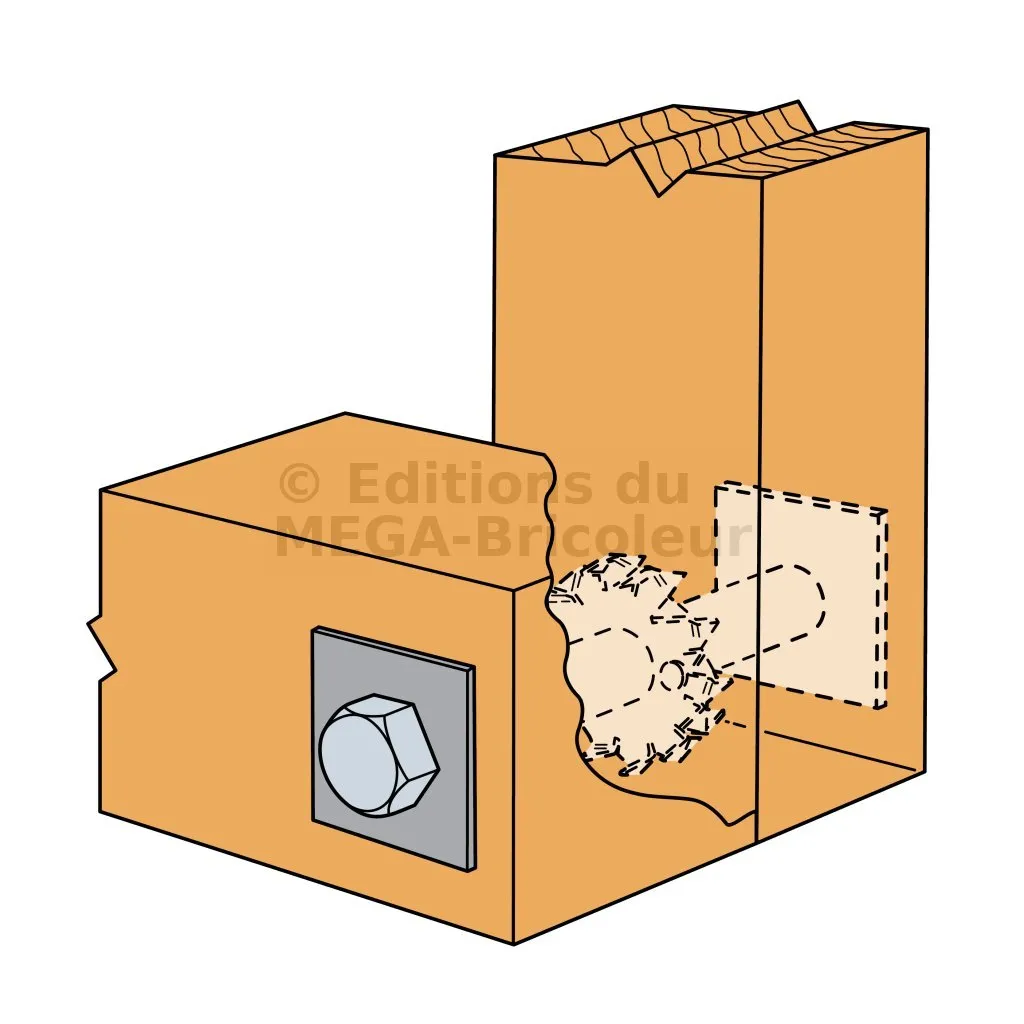

Peut être utilisé pour un assemblage bois-bois.
Les crampons Bulldog double denture entrent dans la réalisation d‘assemblages boulonnés. Ils permettent d‘augmenter la capacité de reprise de charge des assemblages.
Caractéristiques
- Déclaration de performance DoP-h10/0007
Matière
- Acier de type HC340 suivant EN 10268,
- Finition galvanisée à chaud suivant NF EN ISO 1461. Les modèles C1 Ø62 et Ø75 mm sont disponibles en finition type AVZ (pré-galvanisation type Z275),
- Épaisseur : 1 à 1,5 mm.
Avantages
- Permet le démontage de l‘assemblage,
- Ne nécessite pas d‘usinage particulier pour la mise en œuvre.
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, ...
- Porté : bois massif, bois composite, lamellé-collé, acier, ...
Domaines d’utilisation

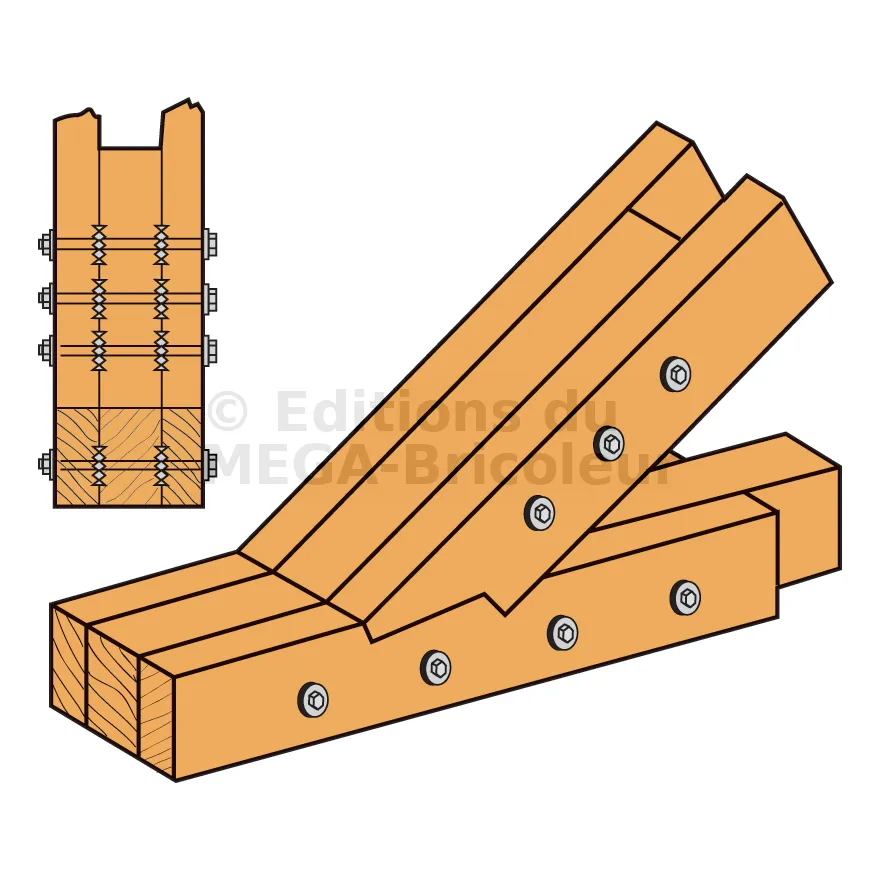

- Couronne de boulons pour portiques,
- Assemblage de tirants métallique/ferme, de poteau béton/ferme, d‘entraits,
- Tous types d‘assemblages bois/bois boulonnés, ...
Données techniques

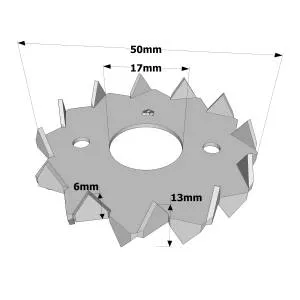

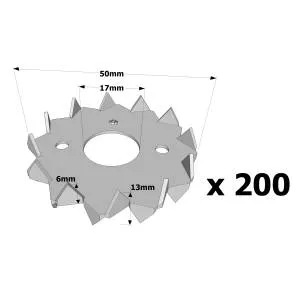

Dimensions - Forme ronde, double denture C1
| Références | Type | Dimensions des crampons | ||||
|---|---|---|---|---|---|---|
| Diamètre | Hauteur | Épaisseur | ||||
| Extérieur | Trou central | Dents | Total | t [mm] | ||
| dc[mm] | d1[mm] | h1[mm] | hc[mm] | t[mm] | ||
| C1-50G-B | C1 | 50 | 17 | 6 | 13 | 1 |

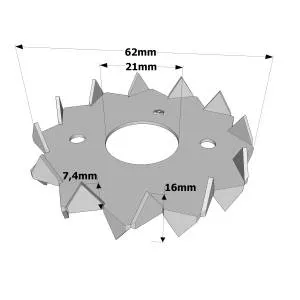

| C1-62G-B | C1 | 62 | 21 | 7.4 | 16 | 1.2 |

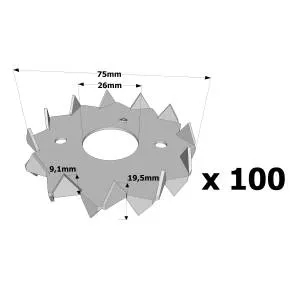

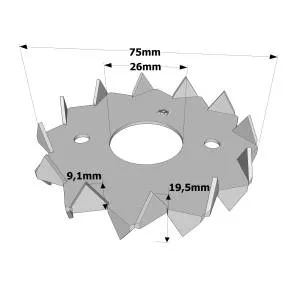

| C1-75G-B | C1 | 75 | 26 | 9.1 | 19.5 | 1.3 |

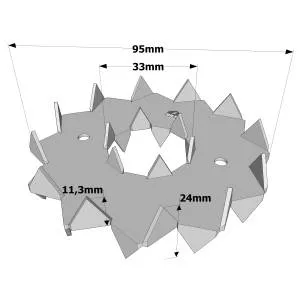

| C1-95G-B | C1 | 95 | 33 | 11.3 | 24 | 1.4 |

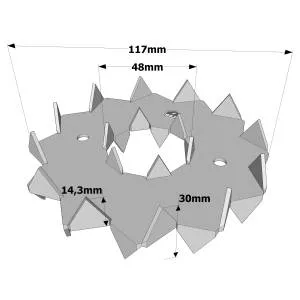

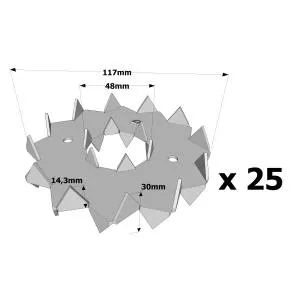

| C1-117G-B | C1 | 117 | 48 | 14.3 | 30 | 1.5 |

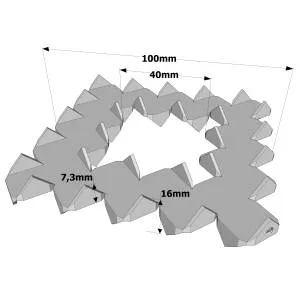

Dimensions - Forme carrée, double denture C5
Ensemble tracteur / remorque semi-portée
| Références | Type | Dimensions des crampons | ||||
|---|---|---|---|---|---|---|
| Diamètre | Hauteur | Épaisseur | ||||
| Extérieur | Trou central | Dents | Total | t [mm] | ||
| dc[mm] | d1[mm] | h1[mm] | hc[mm] | t[mm] | ||

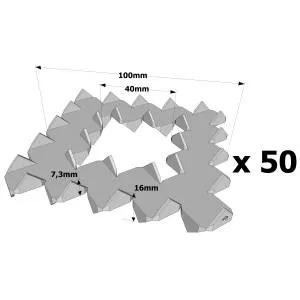

| C5-100G-B | C5 | 100 | 40 | 7.3 | 16 | 1.4 |
Distance minimum et Valeurs caractéristiques
| Références | Type | Épaisseurs bois | Distance minimum | Resistance caractéristique au cisaillement(rés. du boulon non incluse) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| t1 [mm] | t2 [mm] | Distance parallèlement aux fibres | Distance perpendiculairement aux fibres | Distance d’extrémité chargée | Distance d’extrémité non chargée | Distance de rive chargée | Distance de rive non chargée | Rv.k [kN] | ||
| a1 α=0° [mm] | a2 [mm] | a3.t [mm] | a3.c α=90° [mm] | a4.t α=90° [mm] | a4.c [mm] | |||||
| C1-50G-B | C1 | 18 | 30 | 75 | 60 | 75 | 75 | 40 | 30 | 6.3 |
| C1-62G-B | C1 | 23 | 37 | 93 | 75 | 93 | 93 | 50 | 38 | 8.7 |
| C1-75G-B | C1 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.6 |
| C1-95G-B | C1 | 34 | 57 | 143 | 114 | 143 | 143 | 76 | 57 | 16.6 |
| C1-117G-B | C1 | 43 | 72 | 176 | 141 | 176 | 176 | 94 | 71 | 22.7 |
| C5-100G-B | C5 | 22 | 37 | 150 | 120 | 150 | 150 | 80 | 60 | 18 |
Les valeurs caractéristiques au cisaillement Rv,k sont données par crampon suivant les distances minimum décrites dans le tableau ci-dessus et pour un bois de classe C24. Cette capacité peut être augmentée en utilisant une classe de bois supérieure (voir le facteur k3 selon l’Eurocode 5). Cette capacité peut également être diminuée avec des valeurs plus basses de a3,t (voir le facteur k2 selon l’Eurocode 5). Pour des épaisseurs de bois t1 ou t2 plus faibles, se référer à l’Eurocode 5. La résistance caractéristique du boulon en cisaillement n’est pas incluse et doit être ajoutée.
