Sabot à ailes intérieures - Inox A4 - Réf. SAIX300/1.5X
-
RéférenceSAIX300/1.5X
-
FabricationFrançaise
-
MatériauAcier inoxydable AISI 316L selon NF EN 10088-2, Nom : X2CrNiMo17-12-2, n°: 1.4404
-
MarqueSIMPSON Strong-Tie
-

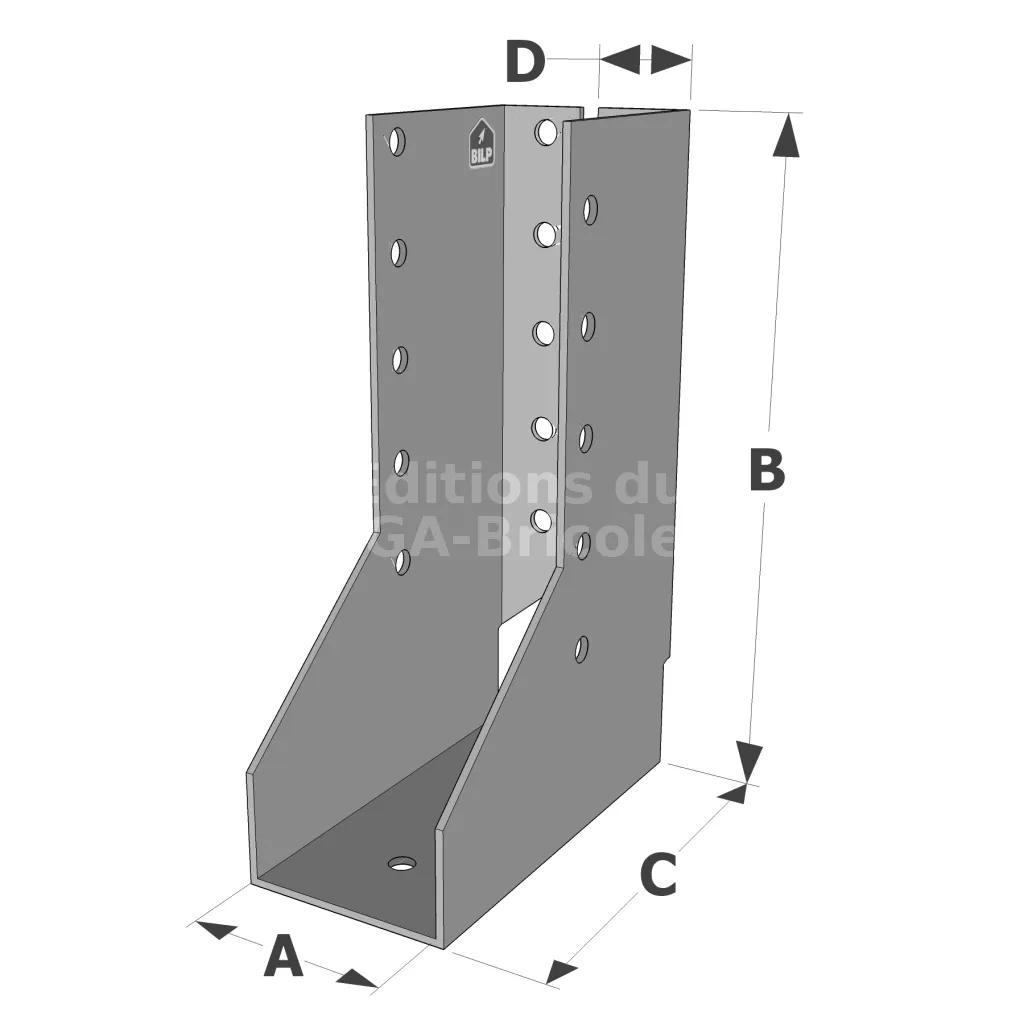

Hauteur minimale du bois portéHauteur(B)+10
-
Hauteur maximale du bois portéHauteur(B)*3/2
-
Epaisseur1.5mm
-
Profondeur (C)84mm
-
Perçages sur porteur Ø5 [mm]10
-
Perçages sur porté Ø5 [mm]9
-
Fixation BOIS/BOIS - clouage totalPorteur : 10 ; Porté : 9 ; type : pointes annelées CNA4.0x35S ou vis CSAS Ø 5.0 x 35 mm
-
Largeur maximale du bois portéLargeur(A)
-
Largeur minimale du bois portéLargeur(A)-2mm
-

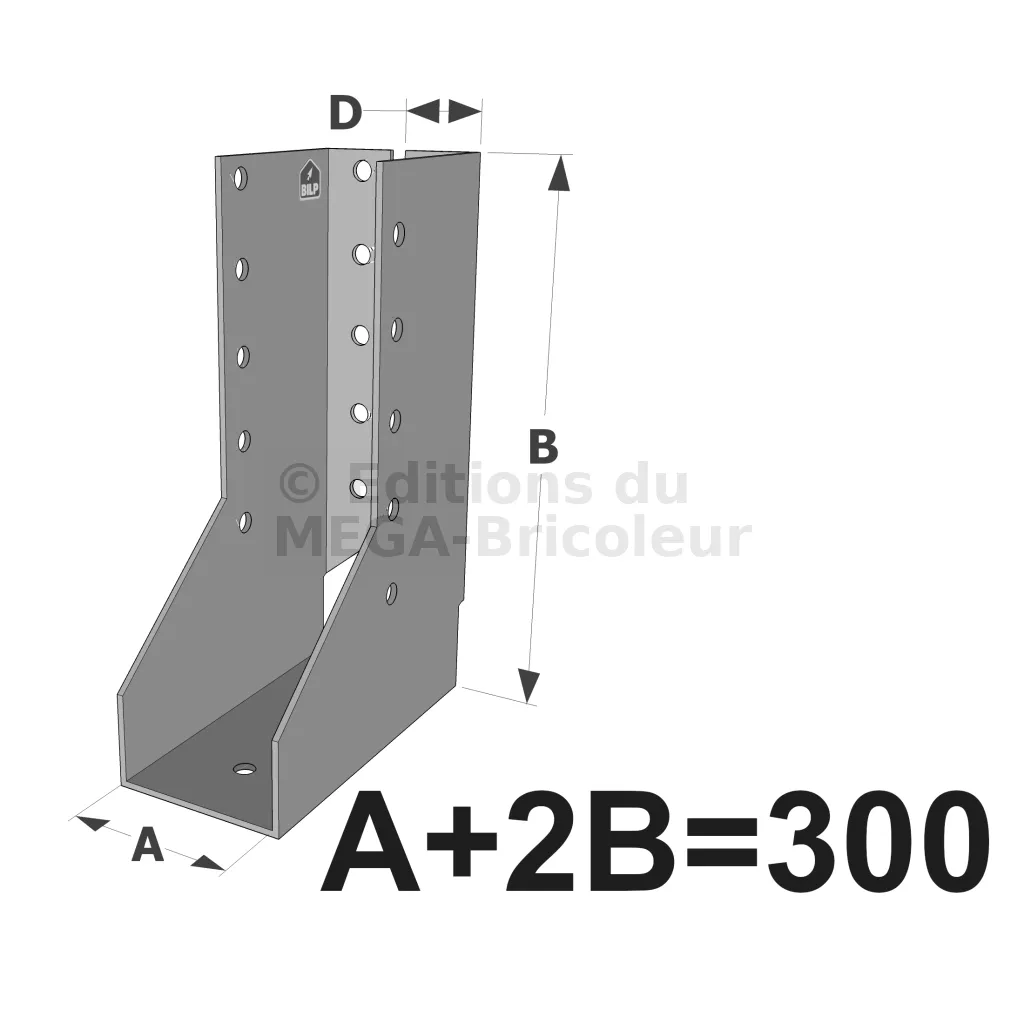

Hauteur (B)(300- Largeur (A))/2
-
Perçages sur porteur Ø11 [mm]-
Sabots INOX
Le sabot à ailes extérieures SAIX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
– Acier inoxydable A4 (316L) suivant NF EN 10088.
Avantages :
– Grande résistance à la corrosion,
– Permet une utilisation en milieu agressif type bord de mer.
Applications
Support :
– Porteur : Bois massif, bois composite, lamellé-collé,
– Porté : bois massif, bois composite, lamellé collé.
Domaines d’utilisation :
– Solives, pannes,
– Poutres lisses et montants de bardage,
– Butées de chevron,
– Renforcement d‘assemblages existants.
Données techniques
Développés et largeurs
Références | Développé [mm] | Avec perçages de pointes uniquement (ailes recoupées) | Avec perçages de tirefonds et pointes (ailes entières) |
---|---|---|---|
SAIX250 | 250 | 38 - 80 mm | - |
SAIX300 | 300 | 38 - 80 mm | - |
SAIX340 | 340 | 38 - 80 mm | - |
SAIX380 | 380 | 38 - 79 mm | 80 - 120 mm |
SAIX440 | 440 | 38 - 79 mm | 80 - 120 mm |
SAIX500 | 500 | 38 - 79 mm | 80 - 120 mm |
Attention, pour les sabots SAIX à ailes intérieures de largeurs inférieures à 80 mm, les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.
Fixations
ATTENTION : L’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraîne une corrosion prématurée de l’inox.
Pour garantir ses charges, nous recommandons l’utilisation des fixations Simpson Strong-Tie.
Sur porté :
– Pointes annelées CNA4.0x50S.
– Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm.
– Vis inox CSAS Ø5.0 x 40 mm.
– Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Sur porteur :
Support bois :
– Pointes annelées CNA4.0x50S.
– Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm.
– Vis inox CSAS Ø5.0 x 40 mm.
– Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton.
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
– Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 A4 ou LMAS M12-150/35 A4 + tamis SH M16-130.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..
