Sabot à ailes intérieures - Inox A4 - Réf. SAIX250/1.5X
-
RéférenceSAIX250/1.5X
-
FabricationFrançaise
-
MatériauAcier inoxydable A4 (316L) suivant NF EN 10088
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois portéHauteur(B)+10
-
Hauteur maximale du bois portéHauteur(B)*3/2
-
Epaisseur1.5mm
-
Profondeur (C)84mm
-
Perçages sur porteur Ø5 [mm]6
-
Perçages sur porté Ø5 [mm]7
-
Fixation BOIS/BOIS - clouage totalPorteur : 6 ; Porté : 7 ; type : pointes annelées CNA4.0x35S ou vis CSAS Ø 5.0 x 35 mm
-
Largeur maximale du bois portéLargeur(A)
-
Largeur minimale du bois portéLargeur(A)-2mm
-

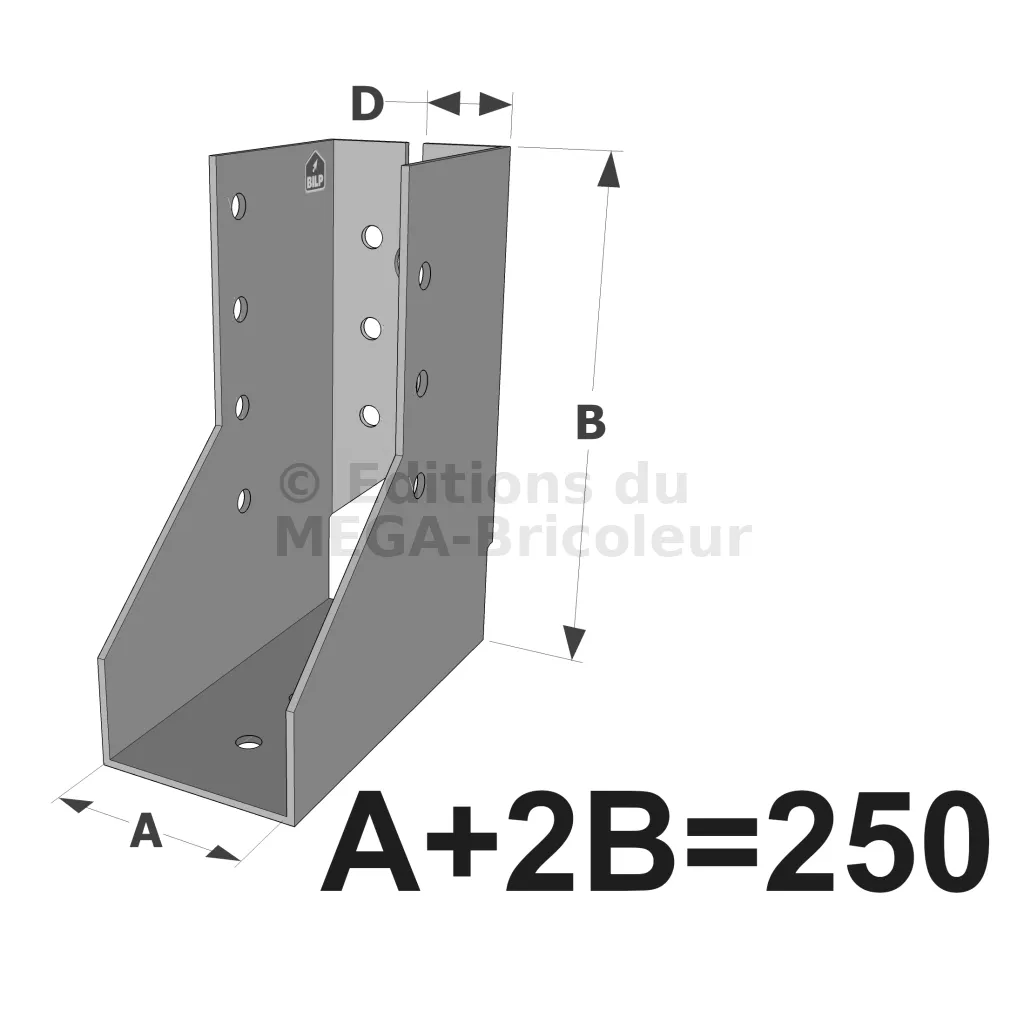

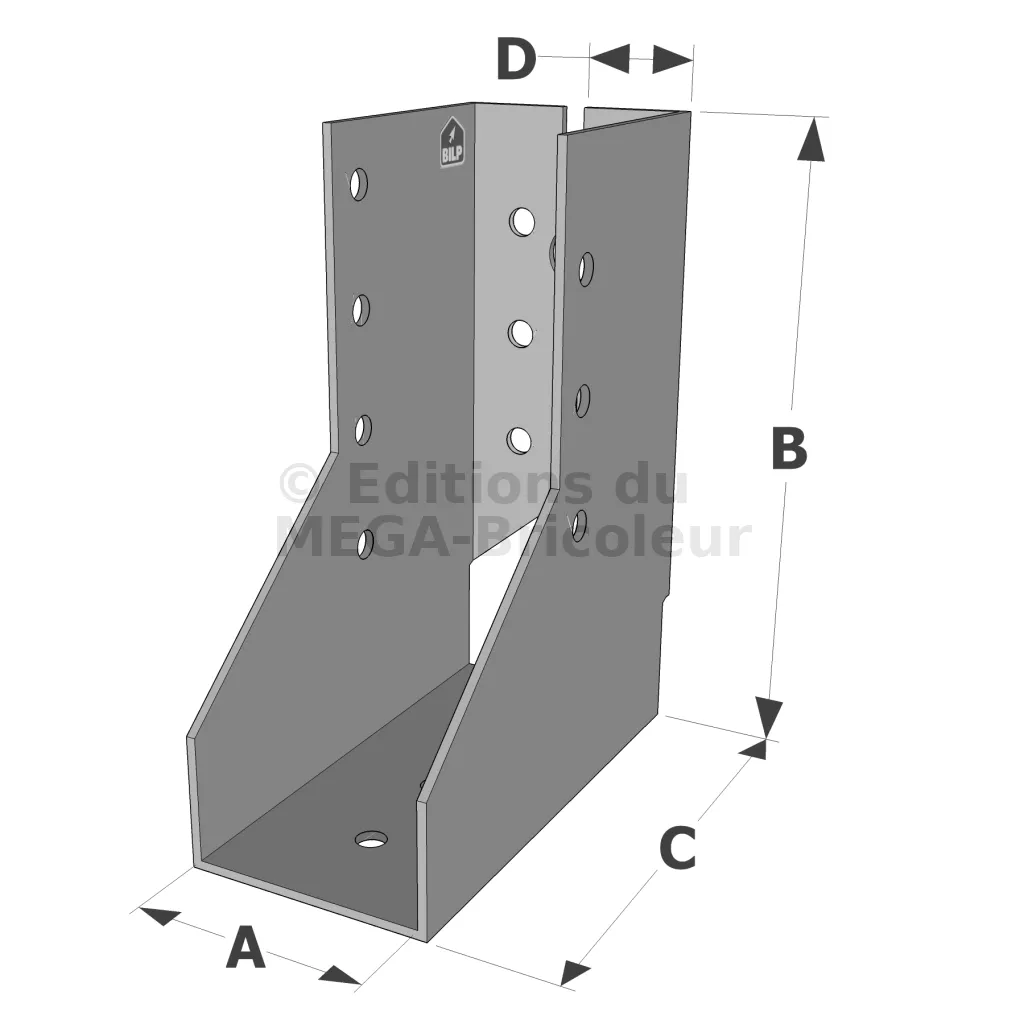

Hauteur (B)(250- Largeur (A))/2
Le sabot inox de charpente est un composant dans la construction et la rénovation de charpentes en bois. Utilisé pour assembler et sécuriser les différentes pièces de la charpente, ce type de sabot présente des avantages significatifs en termes de résistance à la corrosion, de durabilité et de facilité d’installation.
Les sabots inox jouent un rôle fondamental dans la construction et la stabilisation des structures en bois. La sélection de sabots SAIX et SAEX partagent des caractéristiques communes. Elles possèdent des pointes en acier inoxydable, garantissant une excellente résistance à la corrosion. Ces fixations inox se distinguent par leurs domaines d’application et leurs spécificités.
Caractéristiques du sabot inox :
La gamme de sabot SAIX est idéale pour des environnements particulièrement agressifs et humides, garantissant une durabilité maximale sans entretien fréquent. La gamme extérieure SAEX, en revanche, se prête à des projets nécessitant une flexibilité accrue et des solutions sur mesure, tout en conservant une résistance exceptionnelle.
Les ailes des supports en acier inox peuvent être conçues pour des charges spécifiques. Les poutres supportées par ces sabots ont une épaisseur définie en millimètres, une hauteur minimale du bois et une hauteur maximale du bois pour une précision optimale. Les attaches et les clouages sont renforcés par des pointes en acier inox. Les tests montrent que la capacité de charge de ces sabots est inférieure à celle des solutions alternatives, mais elle reste suffisante pour la majorité des projets courants. Ces sabots de charpente en inox offrent une grande résistance tout en permettant une largeur de poutre portée optimale. Grâce à leurs pointes en acier, ils assurent un maintien sécurisé du bois porteur. Avec les sabots inox SAIX et SAEX, la structure de votre construction sera parfaitement soutenue.
Gamme sabot à ailes intérieures SAIX :
La gamme de sabots à ailes interieures SAIX est un sabot inox conçu pour répondre aux exigences les plus élevées en matière de résistance et de durabilité. Ces sabots en acier inoxydable sont particulièrement adaptés aux environnements exposés à l’humidité, tels que les zones côtières, les piscines et les bâtiments agricoles. Voici les principales caractéristiques de cette gamme :
Matériau :
- Acier inoxydable de haute qualité, garantissant une excellente résistance à la corrosion.
- Convient parfaitement aux environnements agressifs où la protection contre la rouille est essentielle.
Dimensions et résistance :
- Disponible en plusieurs dimensions (38mm, 80 mm ou 120 mm) pour s’adapter à diverses applications structurelles.
- Offre une résistance mécanique élevée, permettant de supporter des charges lourdes et des contraintes importantes.
Applications :
- Idéale pour les constructions en bois exposées aux intempéries.
- Utilisée dans les projets nécessitant une longévité maximale sans entretien fréquent.
Gamme sabot à ailes extérieures SAEX :
La gamme de sabot à ailes extérieures inox a4 SAEX constitue un modèle qui répond aux exigences les plus élevées en matière de résistance et de durabilité. Ces sabots en acier inoxydable sont particulièrement adaptés aux environnements exposés à l’humidité, tels que les zones côtières, les piscines et les bâtiments agricoles. Voici ce qui caractérise la gamme SAEX :
Matière :
- Acier inoxydable, offrant également une excellente résistance à la corrosion.
- Spécialement traité pour maximiser la durabilité même dans des conditions extrêmes.
Flexibilité et options :
- Disponible en une variété de tailles et de configurations pour s’adapter à des besoins spécifiques.
- Propose des solutions personnalisées pour des applications particulières, offrant une grande flexibilité dans la conception.
Applications :
- Utilisée dans des projets nécessitant des spécifications particulières, comme les structures temporaires, les installations industrielles et les constructions nécessitant des ajustements sur mesure.
- Adaptée à une utilisation intensive où la robustesse et la fiabilité sont cruciales : support béton, solive sur poutre, montants de bardage, support maçonnerie, etc.
Applications des séries SAIX et SAEX :
Les sabots inox des séries SAIX et SAEX sont des fixations de structure en bois utilisées pour diverses applications :
- Charpentes de toiture : Les sabots SAIX et SAEX sont idéaux pour la connexion bois sur bois, l’assemblage des éléments de charpente de toiture, garantissant une fixation solide des chevrons, pannes et fermes.
- Structures extérieures : Pour les terrasses, pergolas et autres structures extérieures, les sabots en inox offrent une solution durable et résistante aux conditions climatiques.
- Constructions en environnements corrosifs : Fabriqués en acier inoxydable A4, les sabots SAEX Simpson sont parfaits pour les constructions situées en bord de mer ou dans des environnements industriels corrosifs.
Sabot à aile intérieure - INOX A4
Le sabot à ailes intérieures SAIX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.
Caractéristiques
Matière
- Acier inoxydable A4 (316L) suivant NF EN 10088.
Avantages
- Grande résistance à la corrosion,
- Permet une utilisation en milieu agressif type bord de mer.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé,
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Solives, pannes,
- Poutres lisses et montants de bardage,
- Butées de chevrons,
- Renforcement d’assemblages existants.
Données techniques
Développés et largeurs
Références | Développé [mm] | Avec perçages de pointes uniquement (ailes recoupées) | Avec perçages de tirefonds et pointes (ailes entières) |
---|---|---|---|
SAIX250/1.5X | 250 | 38 - 80 mm | - |
SAIX300/1.5X | 300 | 38 - 80 mm | - |
SAIX340/1.5X | 340 | 38 - 80 mm | - |
SAIX380/1.5X | 380 | 38 - 79 mm | 80 - 120 mm |
SAIX440/1.5X | 440 | 38 - 79 mm | 80 - 120 mm |
SAIX500/1.5X | 500 | 38 - 79 mm | 80 - 120 mm |

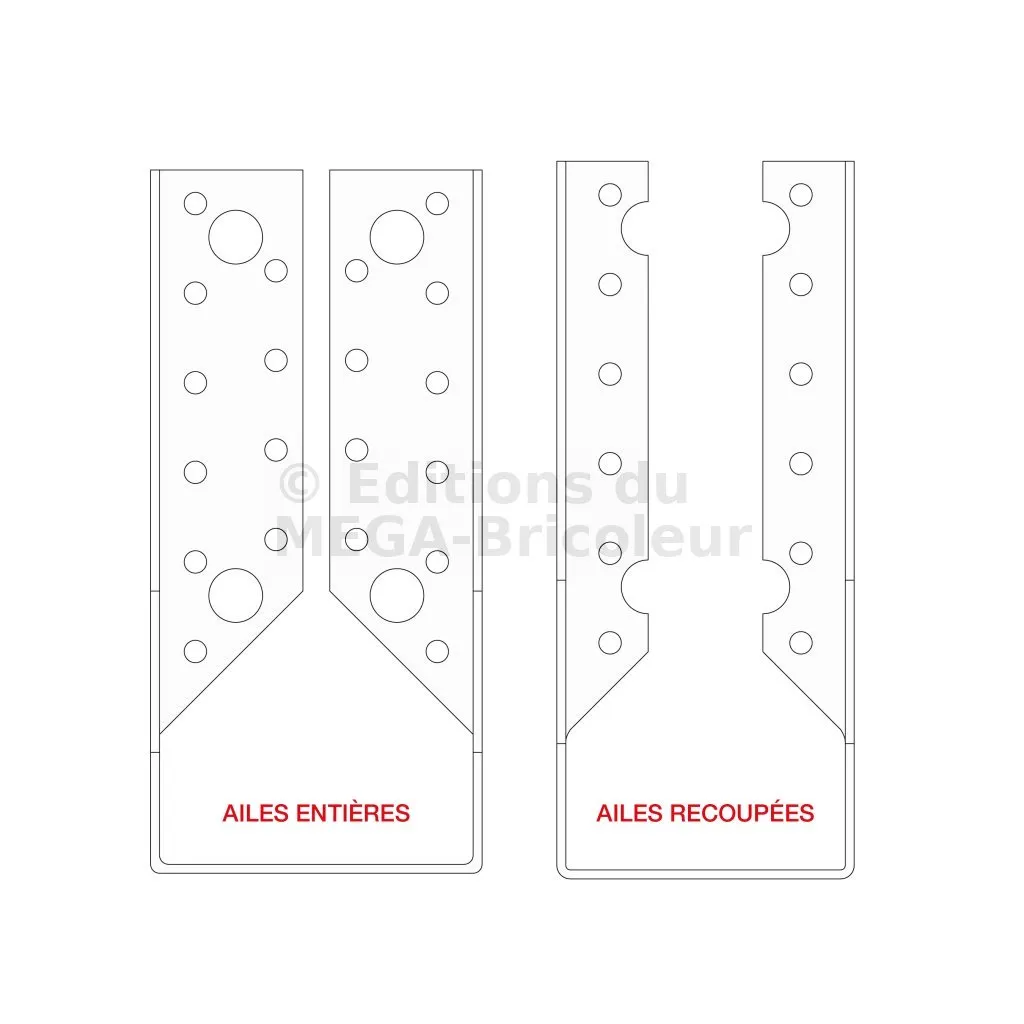

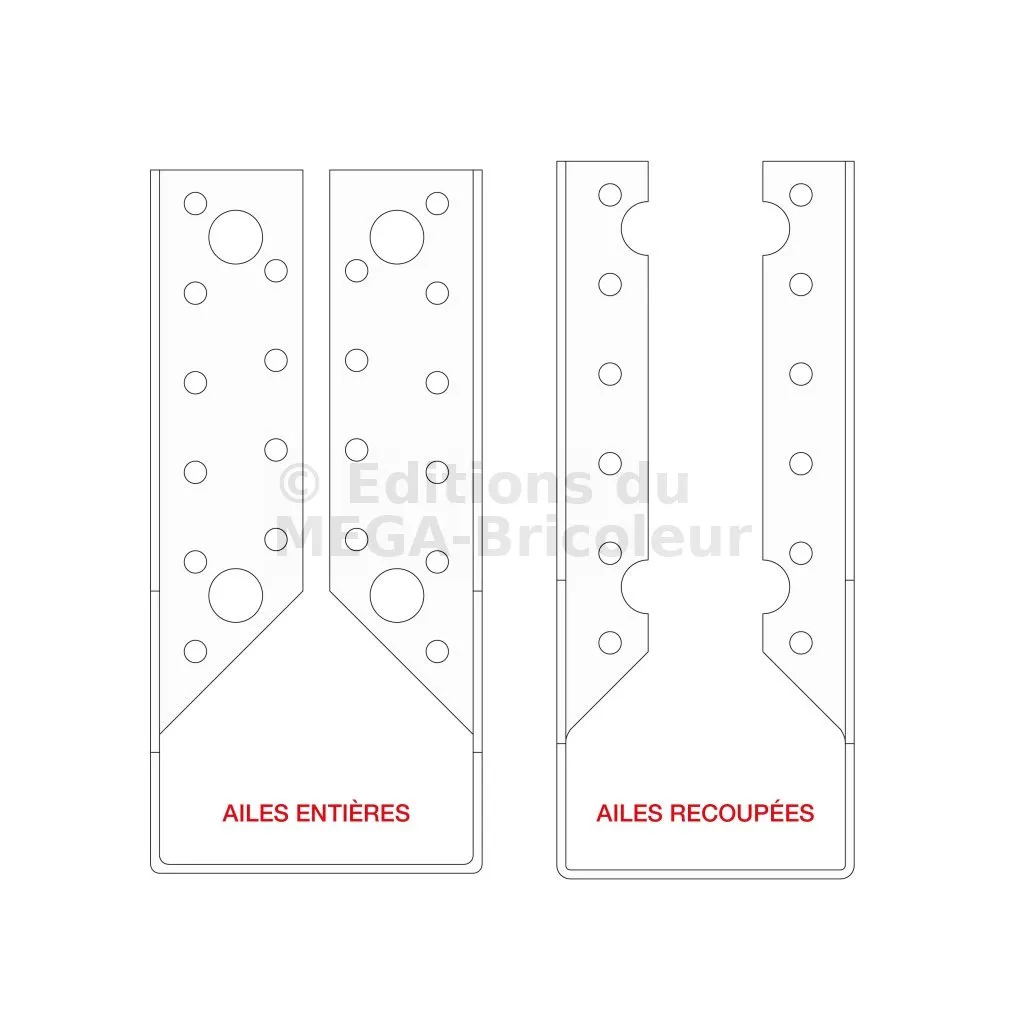

Attention, pour les sabots SAIX à ailes intérieures de largeurs inférieures à 80 mm, les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations
ATTENTION : l’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraine une corrosion prématurée de l’inox.
Sur porté :
- Pointes annelées CNA4.0 x 50S,
- Pointes annelées CNA4.0 x 35S pour les épaisseurs inférieures à 64 mm,
- Vis inox CSAS Ø5.0 x 40 mm,
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA4,0 x 50S,
- Pointes annelées CNA4,0 x 35S pour les épaisseurs inférieures à 64 mm,
- Vis inox CSAS Ø 5.0 x 40 mm,
- Vis inox CSAS Ø 5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.

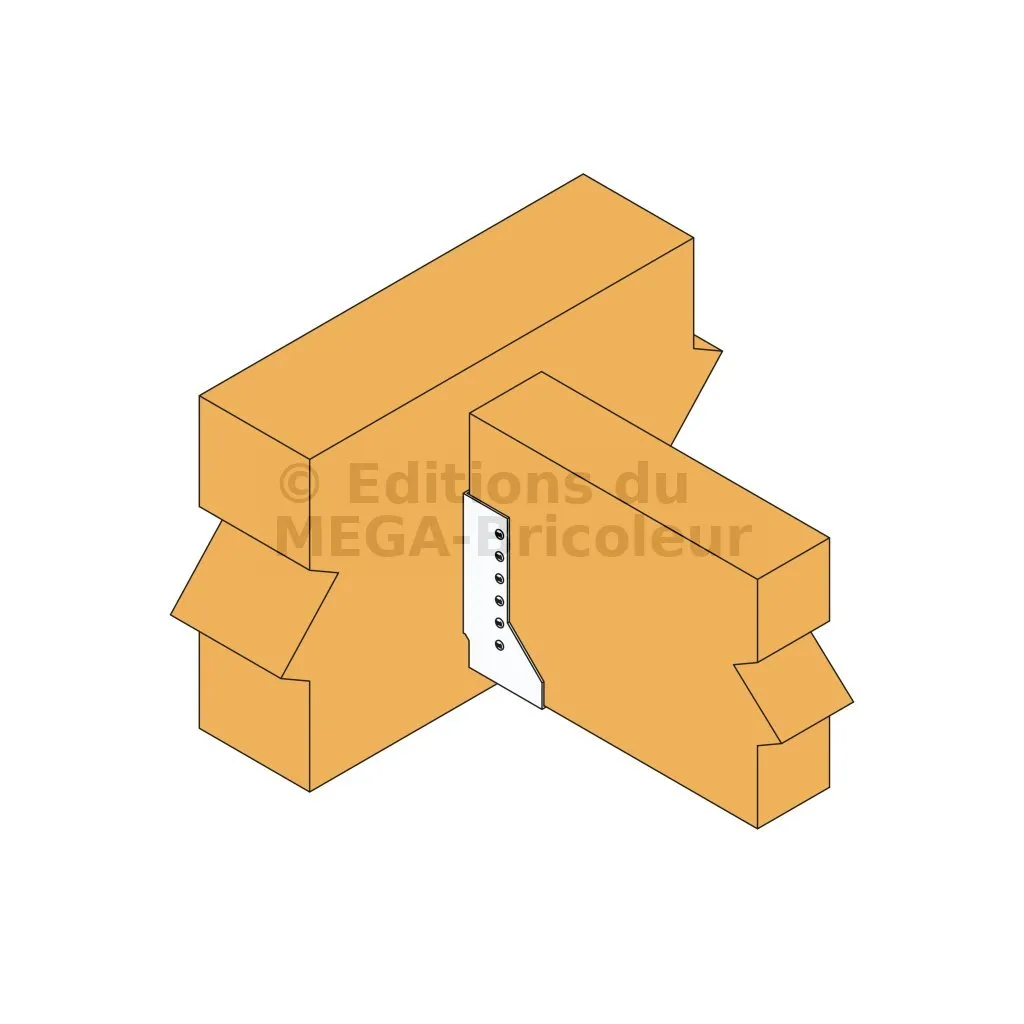

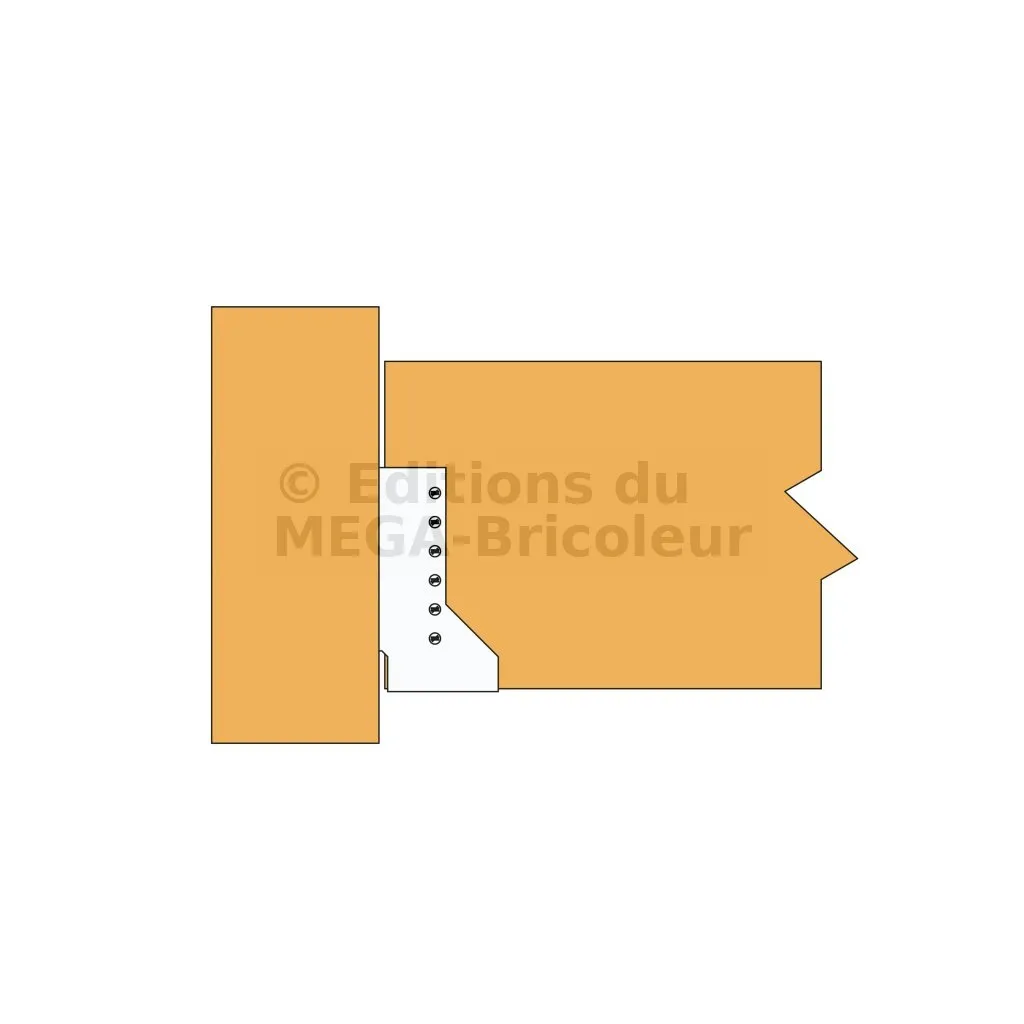

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
L’usage du terme inoxydable est impropre. Un acier inoxydable peut être altéré par la corrosion (apparition de rouille). Il est impératif de mettre en corrélation classe de corrosivité et type d’inox.Notamment, l’inox n’est pas adapté aux milieux chlorés tels les piscines couvertes. Assurez-vous de la ventilation de la structure et contactez le Service Technique pour de plus amples informations.
