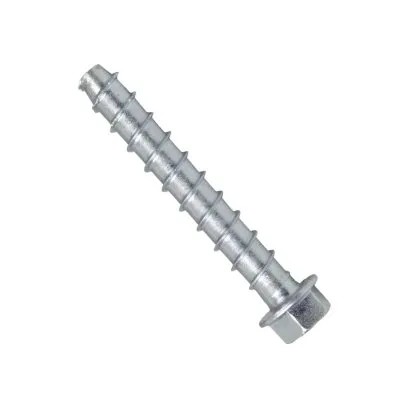

Vis béton option 1 - THD M16-130/15  - Réf. THD16130

EN STOCK
Expédition immédiate disponible pour 1 unité(s).
4€75
  HT  / vis
(5.70 € TTC)
    • 130mm
    • 16mm
    • 1 vis
  • Autres choix

  • Référence
    THD16130
  • Fabrication
    française
  • Matériau
    Acier électrozingué.
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur maximale des pièces à fixer (tfix)
    15mm
  • Diamètre de perçage [mm]
    16mm
  • Profondeur minimale de perçage
    130mm
  • Profondeur d’ancrage
    86mm
  • Ouverture de clé sur plat
    24mm
  • Couple de serrage [Tinst] [Nm]
    280

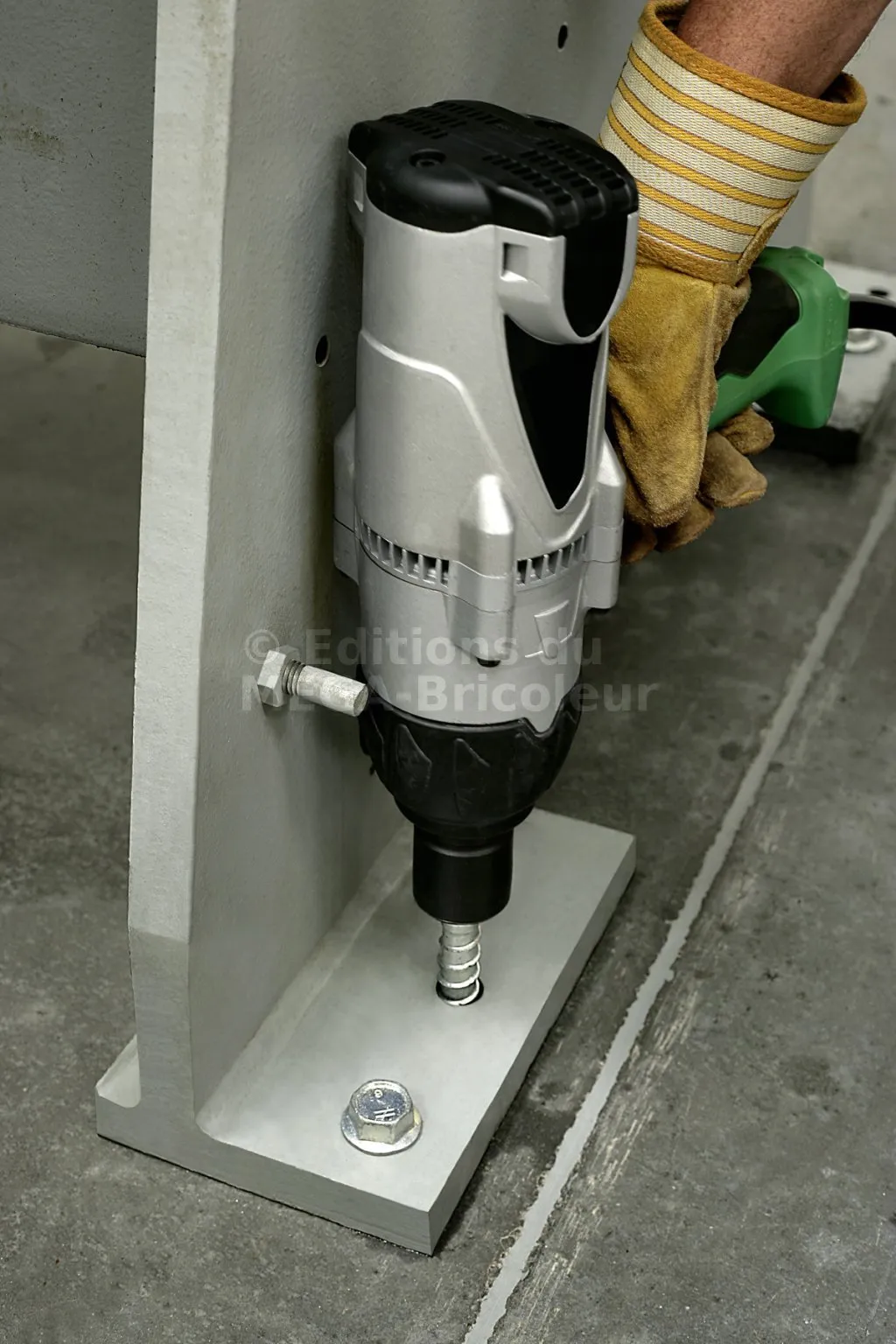

  • Impact clé à choc (7) [Nm]
    ≤ 515
  • Distance entraxes caractéristique (5) [mm]
    258mm
  • Distance entraxes minimale [mm]
    100mm
  • Distance au bord caractéristique [mm]
    129mm
  • Distance au bord minimale [mm]
    100mm
  • Epaisseur minimale du support [mm]
    180mm
  • Diamètre du filetage
    19.6mm
  • Diamètre maximal de la pièce à fixer
    22mm

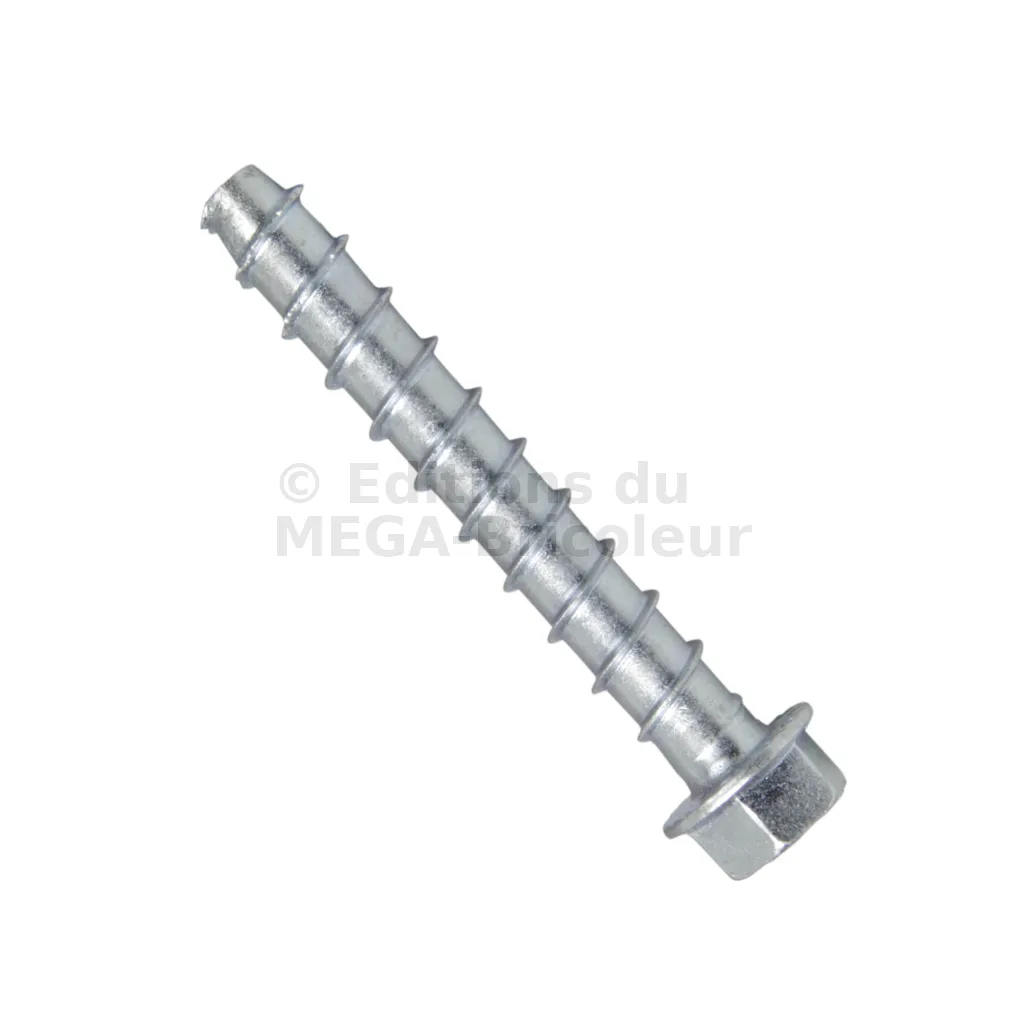

Vis béton option 1 THD

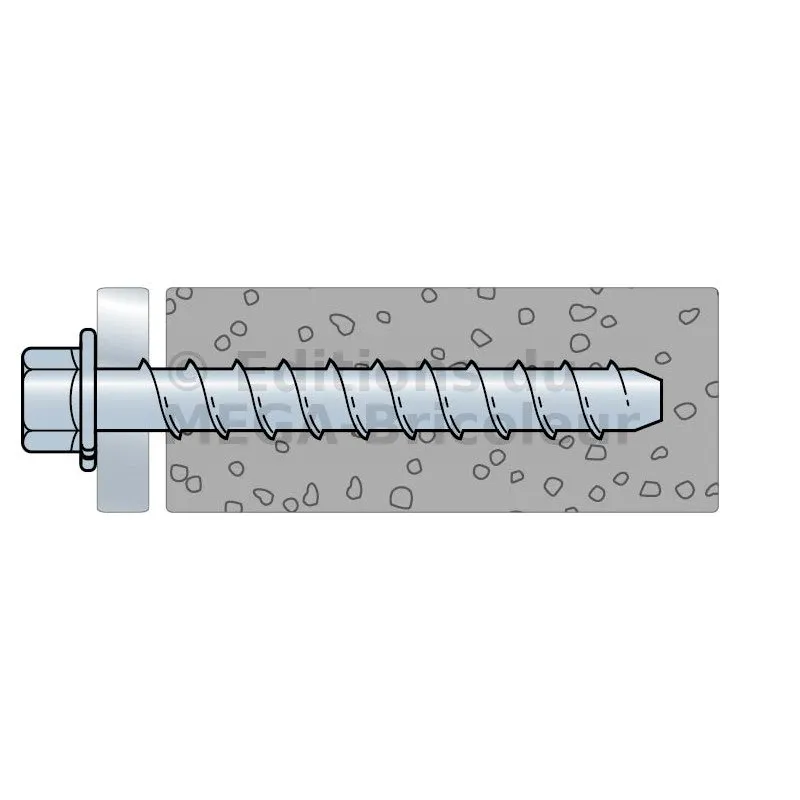

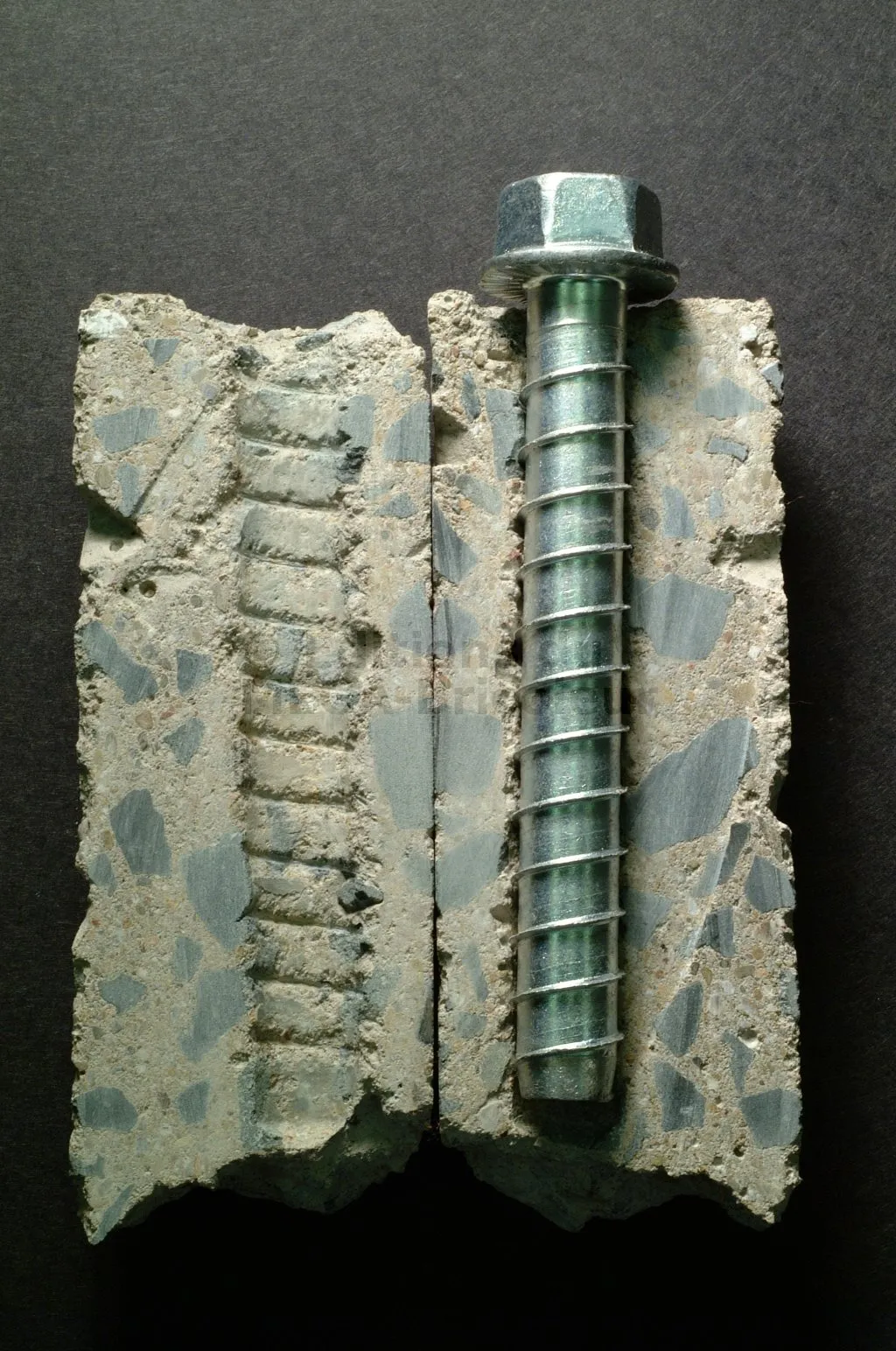

La vis béton THD est un système de fixation par verrouillage de forme pour charges lourdes dans le béton fissuré et non fissuré. Elle permet une mise en œuvre plus rapide que les chevilles standards pour des applications permanentes ou provisoires. Le filetage en dents de scie assure un accroche très performante.

Caractéristiques

Matière

  • Acier électrozingué.

Avantages

  • Mise en œuvre plus rapide qu’une cheville traditionnelle.
  • Fixation esthétique grâce à la tête hexagonale.
  • Rondelle large intégrée pour un plaquage parfait de la pièce à fixer.
  • Vis démontable pour fixations temporaires.
  • Faible entraxe et distance aux bords.
  • Mise sous charge immédiate.

Certification

Application

Support

  • Béton fissuré et non fissuré.

Domaines d’utilisation

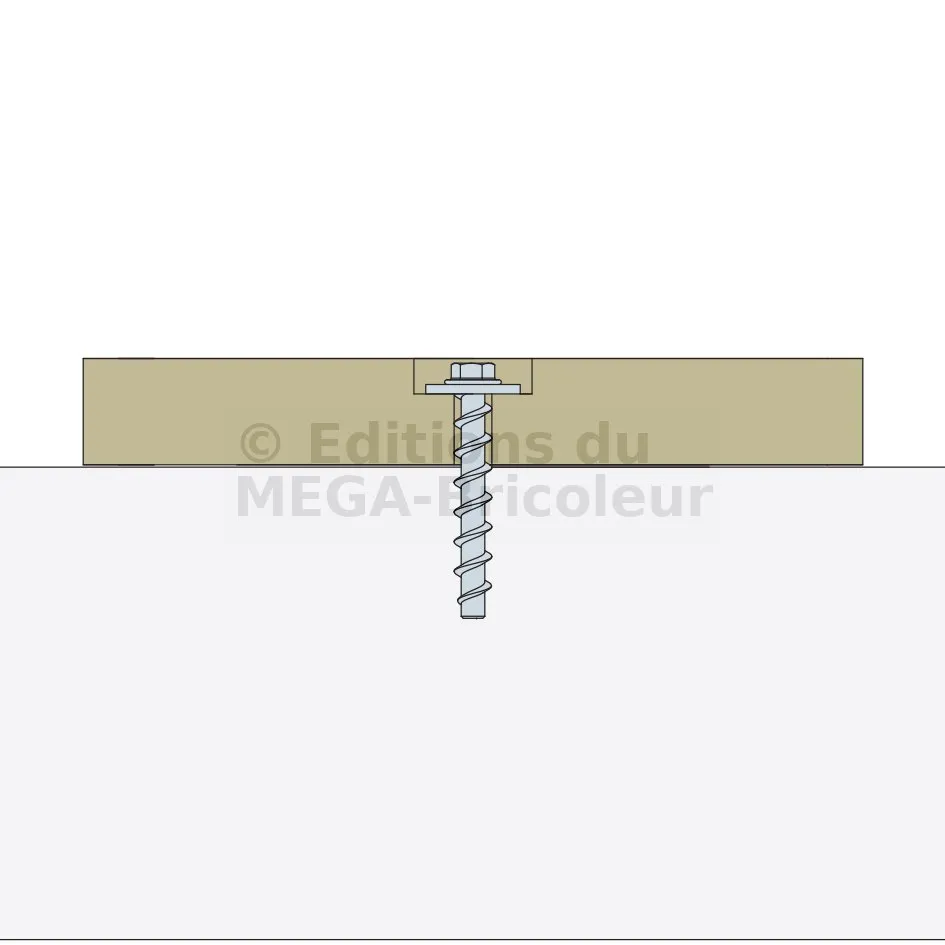

  • Fixations temporaires : calles de banches, étais.

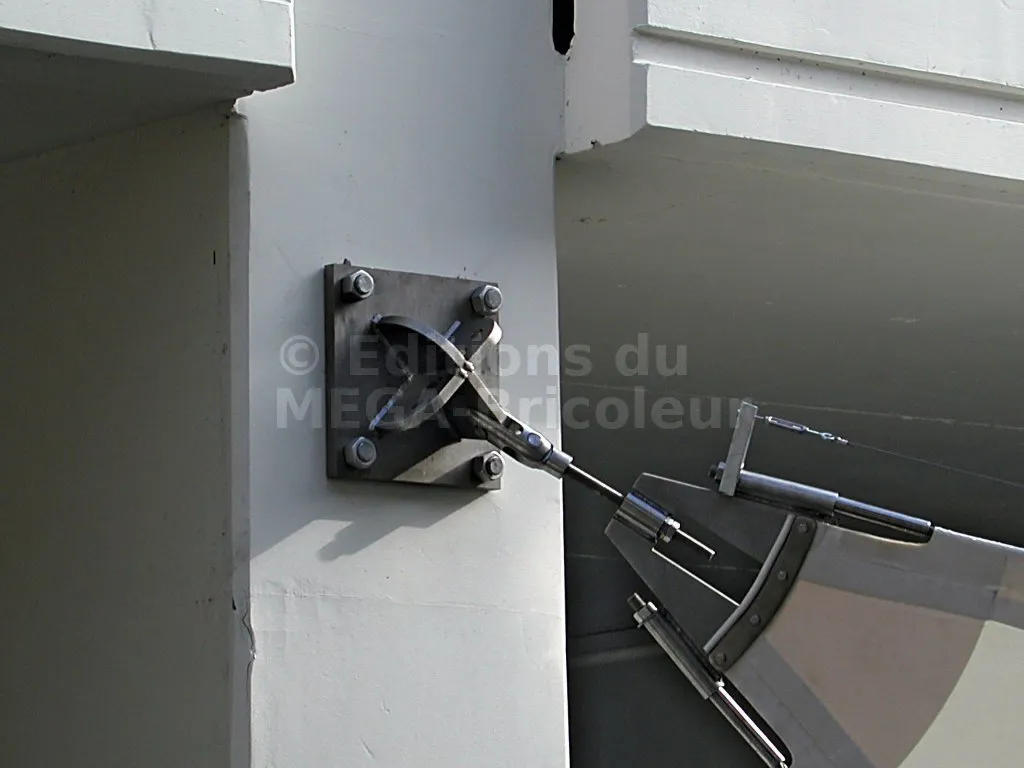

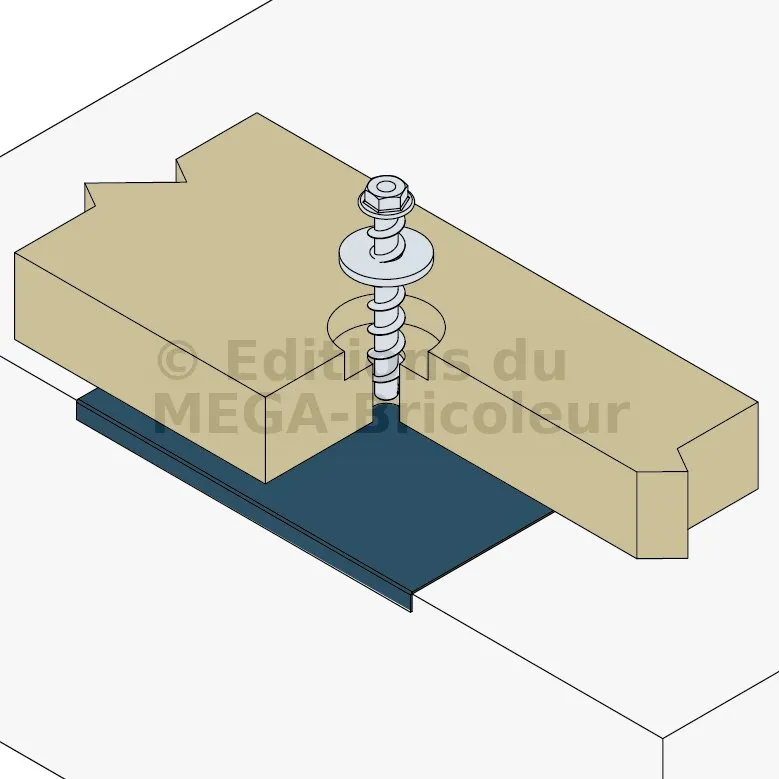

  • Fixations lourdes : sabots de charpente, machines, gardes corps.
  • Fixations en série : chemins de câbles, sièges de stades et salles, mains courantes, racks et consoles.

Données techniques

Dimensions


La baignade


RéférencesCode articleDiamètre du filetage [mm]Longueur [mm]Epaisseur maximale de la pièce à fixer [mm]Diamètre maximale de la pièce à fixer [mm]Diamètre de perçage x profondeur minimale de perçage [mm]Cdt. boite
THD M8-70/5 THD08070 10.3 70 5 12 8 x 75 50
THD M8-80/15 THD08080 10.3 80 15 12 8 x 75 50
THD M8-120/55 THD08120 10.3 120 55 12 8 x 75 50
THD M8-140/75 THD08140 10.3 140 75 12 8 x 75 50
THD M8-160/95 THD08160 10.3 160 95 12 8 x 75 50
THD M10-80/5 THD10080 12.5 80 5 14 10 x 85 50
THD M10-90/15 THD10090 12.5 90 15 14 10 x 85 50
THD M10-100/25 THD10100 12.5 100 25 14 10 x 85 50
THD M10-120/45 THD10120 12.5 120 45 14 10 x 85 50
THD M10-140/65 THD10140 12.5 140 65 14 10 x 85 50
THD M10-160/85 THD10160 12.5 160 85 14 10 x 85 50
THD M10-170/95 THD10170 12.5 170 95 14 10 x 85 50
THD M12-110/15 THD12110 14.4 110 15 16 12 x 105 20
THD M12-130/35 THD12130 14.4 130 35 16 12 x 105 20
THD M12-150/55 THD12150 14.4 150 55 16 12 x 105 20
THD M12-190/95 THD12190 14.4 190 95 16 12 x 105 20
THD M16-130/15 THD16130 19.6 130 15 22 16 x 130 10
THD M16-150/35 THD16150 19.6 150 35 22 16 x 130 10
RéférencesDiamètre nominal du foret, d0[mm]prof du trou de perçage h standard[mm] Diamètre du trou de passage dans l’élément à fixer, df[mm]Taille d’empreinte
48381 5 40 7 8
48383 5 50/40 7 8
48385 5 50/40 7 8
48387 5 50/40 7 8
48405 8 75/60 12.5 13
49816 5 50/40 7 8
49846 6 40 9 10
48389 6 40 9 10
48391 6 40 9 10
48393 6 65/40 9 10
48397 6 65/40 9 10
49817 6 65/40 9 10
49821 6 65/40 9 10
48399 8 60 12,5 13
48401 8 75/60 12.5 13
48403 8 75/60 12.5 13
48453 8 75/60 12.5 13
48455 8 75/60 12.5 13
48457 8 75/60 12.5 13
48459 8 75/60 12.5 13
48407 10 85 14.5 15
48409 10 100/85 14.5 15
48411 10 100/85 14.5 15
48413 10 100/85 14.5 15
48415 10 100/85 14.5 15
48461 10 100/85 14.5 15
49819 6 65/40 9 10
49848 14 125/110 19 21
48417 14 125/110 19 21
48419 14 125/110 19 21
48421 14 125/110 19 21
48423 18 160 23 24
48425 18 160 23 24
48427 18 160 23 24
41186
48463 10 100/85 14,5 19
48465 10 100/85 14,5 19
48467 10 100/85 14,5 19
48469 10 100/85 14.5 19
48471 10 100/85 14,5 19

Résistance de calcul

RéférencesRésistance de calcul
Traction - NRd [kN] Cisaillement - VRd [kN] Moment de flexion – MRd [Nm]
Béton fissuré Béton non fissuré Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
THD M8-70/5 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M8-80/15 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M8-120/55 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M8-140/75 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M8-160/95 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M10-80/5 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-90/15 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-100/25 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-120/45 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-140/65 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-160/85 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-170/95 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M12-110/15 6.7 8.1 9.4 10.3 13.9 16.9 19.6 21.5 25.2 25.2 25.2 25.2 25.2 25.2 25.2 25.2 85.3
THD M12-130/35 6.7 8.1 9.4 10.3 13.9 16.9 19.6 21.5 25.2 25.2 25.2 25.2 25.2 25.2 25.2 25.2 85.3
THD M12-150/55 6.7 8.1 9.4 10.3 13.9 16.9 19.6 21.5 25.2 25.2 25.2 25.2 25.2 25.2 25.2 25.2 85.3
THD M12-190/95 6.7 8.1 9.4 10.3 13.9 16.9 19.6 21.5 25.2 25.2 25.2 25.2 25.2 25.2 25.2 25.2 85.3
THD M16-130/15 13.9 16.9 19.6 21.5 16.7 20.3 23.5 25.8 38.3 46.7 46.7 46.7 46.7 46.7 46.7 46.7 214.9
THD M16-150/35 13.9 16.9 19.6 21.5 16.7 20.3 23.5 25.8 46.7 46.7 46.7 46.7 46.7 46.7 46.7 46.7 214.9

1) Les résistances design ont été calculées en utilisant les coefficients partiels de sécurité pour les résistances données dans l’ETE-12/0060
2) Les résistances recommandées ont été calculées en utilisant les coefficients partiels de sécurité pour les résistances données dans l’ETE-12/0060 et avec un coefficient de sécurité sur les actions de γF=1.4.
3) Les valeurs de charges sont valides pour un béton non renforcé et renforcé avec un espacement des barres s ≥ 15 cm (tout diamètre) ou avec un espacement des barres s ≥ 10 cm, si le diamètre de barre est de 10 mm ou inférieur.
4) Pour les charges combinées traction et cisaillement, ou les groupes d’ancrages et /ou en cas d’influence des bords, un calcul doit être effectué suivant l’ETAG001, Annexe C, méthode de calcul A ou suivant le CEN/TS 1992-4:2009 méthode de calcul A. Les ancrages exposés au feu doivent être calculés suivant l’EOTA -TR 020:2004 ou CEN/TS 1992-4:2009 Annexe D. Our les détails, voir l’ETA-12/0060.
