Sabot deux éléments (droit et gauche)

bientôt DISPO

Expédition dans moins de 7 jours.

1€⁴³

HT / sabot

(1.71 € TTC)

Orientation :

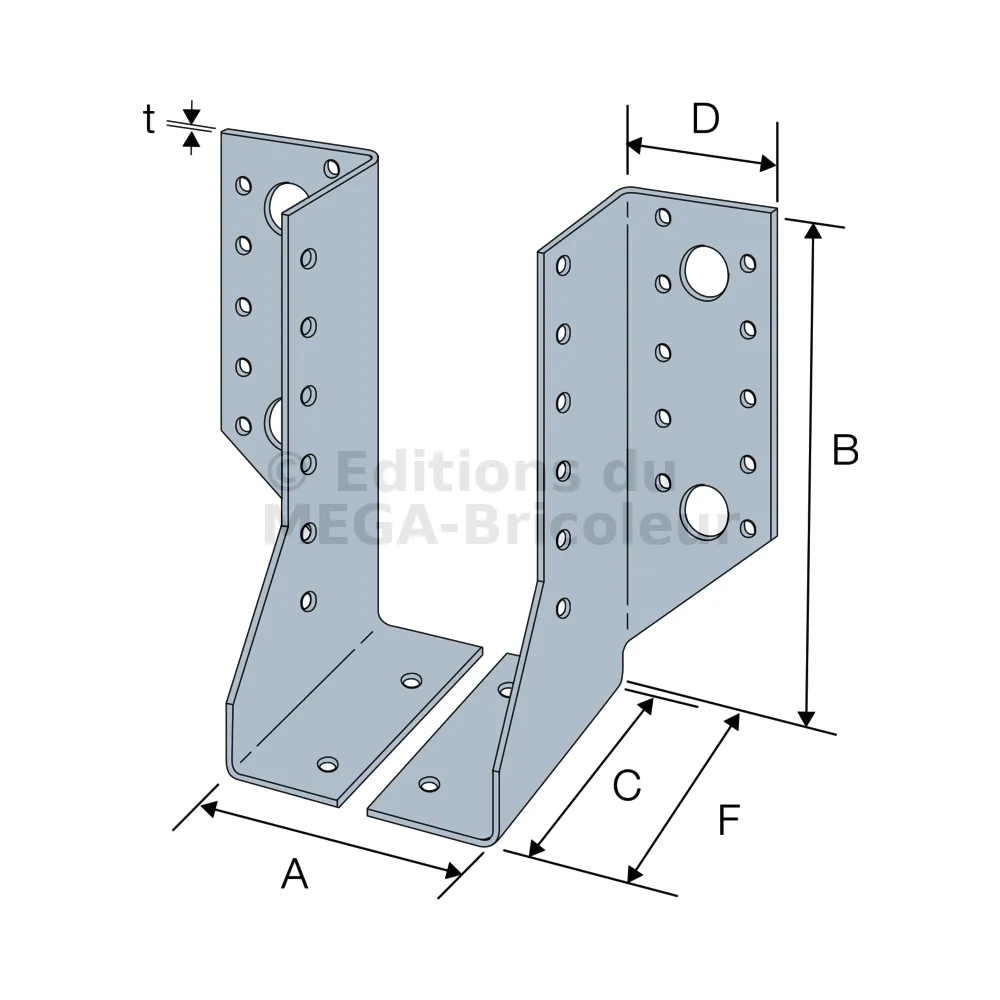

Largeur (A) :
Hauteur (B) :

Référence
Marque

SIMPSON Strong-Tie
Matériau

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Profondeur (C)

84mm
Fabrication

française
Epaisseur

2mm
Hauteur minimale du bois porté

118mm
Hauteur maximale du bois porté

177mm

Sabots deux éléments (droit et gauche)

Les sabots deux éléments SDE permettent de s‘adapter à des sections de bois dont la largeur est comprise entre 60 et 120 mm. La mise en oeuvre des pointes dans la base du sabot est impérative pour assurer un bon assemblage.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

Acier galvanisé S250GD + Z250 suivant NF EN 10346,
Épaisseur : 2 mm.

Avantages :

Grande souplesse d’utilisation en neuf comme en rénovation...

Applications

Support :

Porteur : Bois, béton, acier.
Porté : Bois massif, bois composite.

Domaines d’utilisation :

Solives,
Reprise d’assemblages existants...

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en oeuvre

Fixations

Sur bois :

Pointes CNA Ø 4.0 x 50 mm.
Tirefonds et boulons Ø 10 ou Ø 12mm.

Sur béton :

Support béton :

Cheville mécanique : Goujon WA M12-104/5.
Ancrage chimique : Résine AT-HP + tige filetée LMAS M12-150/35.

Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)

Ancrage chimique : Résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.

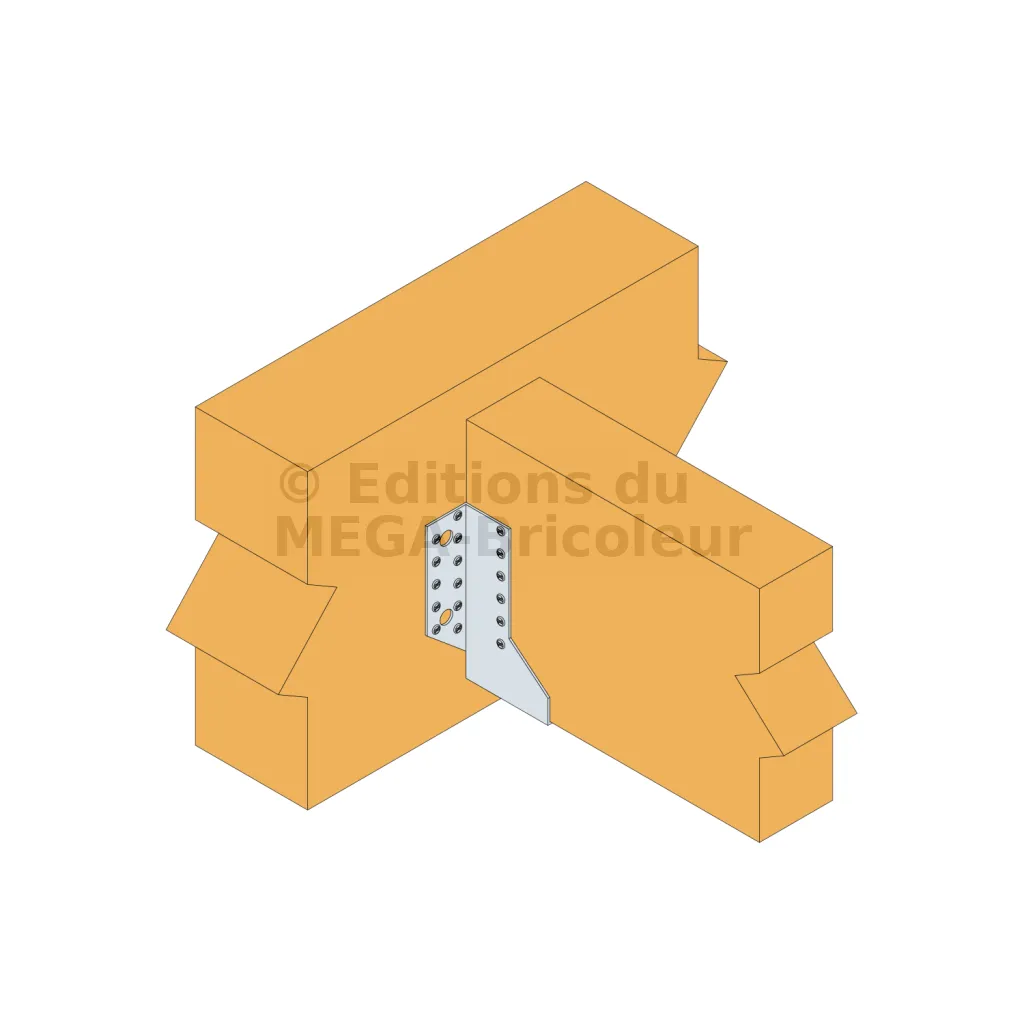

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
