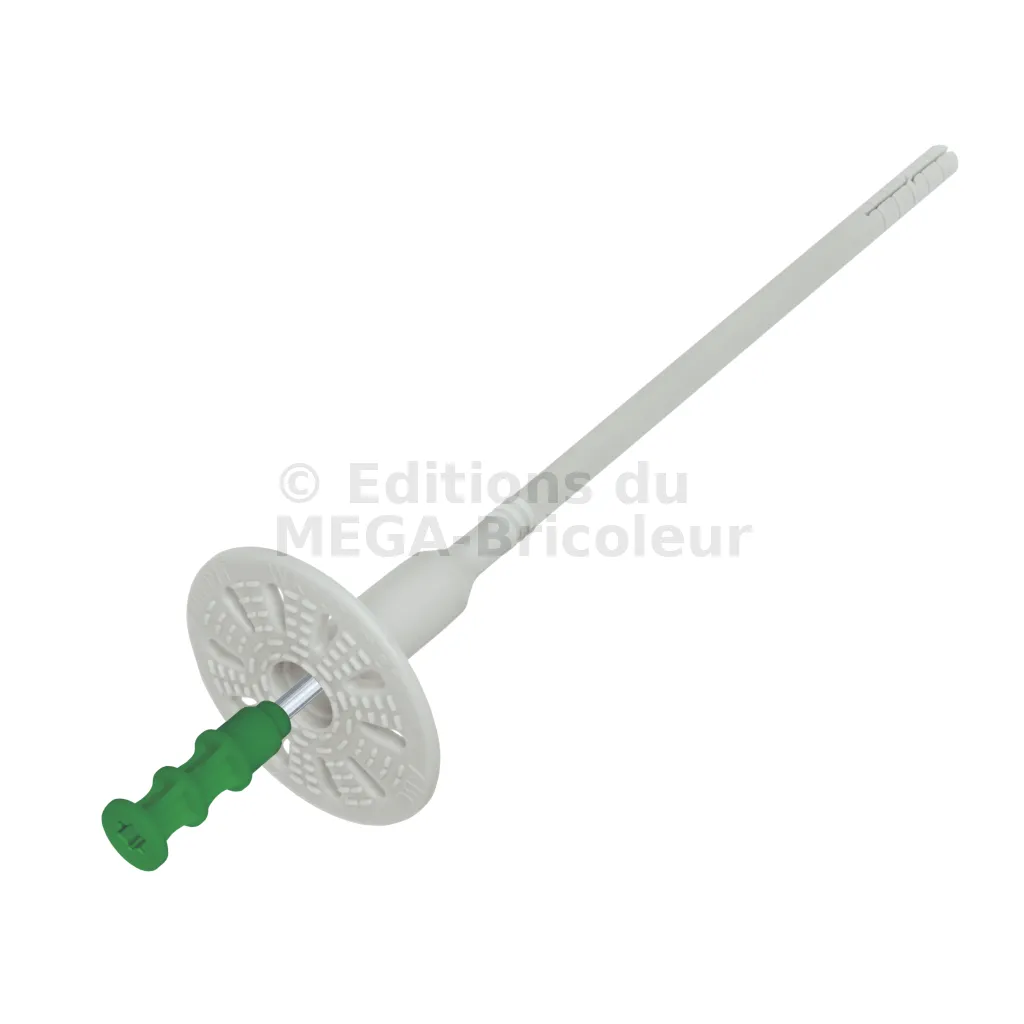

Cheville d’isolation à visser avec clou métal - faible profondeur d’ancrage - Diamètre 8mm

Ce connecteur moderne est spécialement conçu pour fixer le polystyrène et la laine minérale dans tous les matériaux de la tête, en respectant les normes de ETAG 014. Il offre l’avantage d’une faible profondeur d’ancrage et peut être utilisé en association avec la collerette d’appui TDX.

bientôt DISPO
Expédition dans moins de 14 jours.
96€33
  HT  / Boîte de 200 pièces
(115.60 € TTC)

  • Référence
  • Fabrication
    Européenne
  • Matériau
    Cheville : polyéthylène ,
    clou : acier galvanisé
  • Marque
    Klimas
  • Conductivité thermique
    0.002[W/K]
  • Rigidité de la tête
    0.60[kN/mm]
  • Évaluation technique européenne
    ETA-13/0724
  • Support
    Béton (substrat de type A),
    Brique céramique pleine en silicate (substrat de type B),
    Brique alvéolaire (substrat de type C),
    Éléments sur agrégat léger (LAC) (substrat de type D),
    Béton cellulaire (AAC) (substrat de type E)

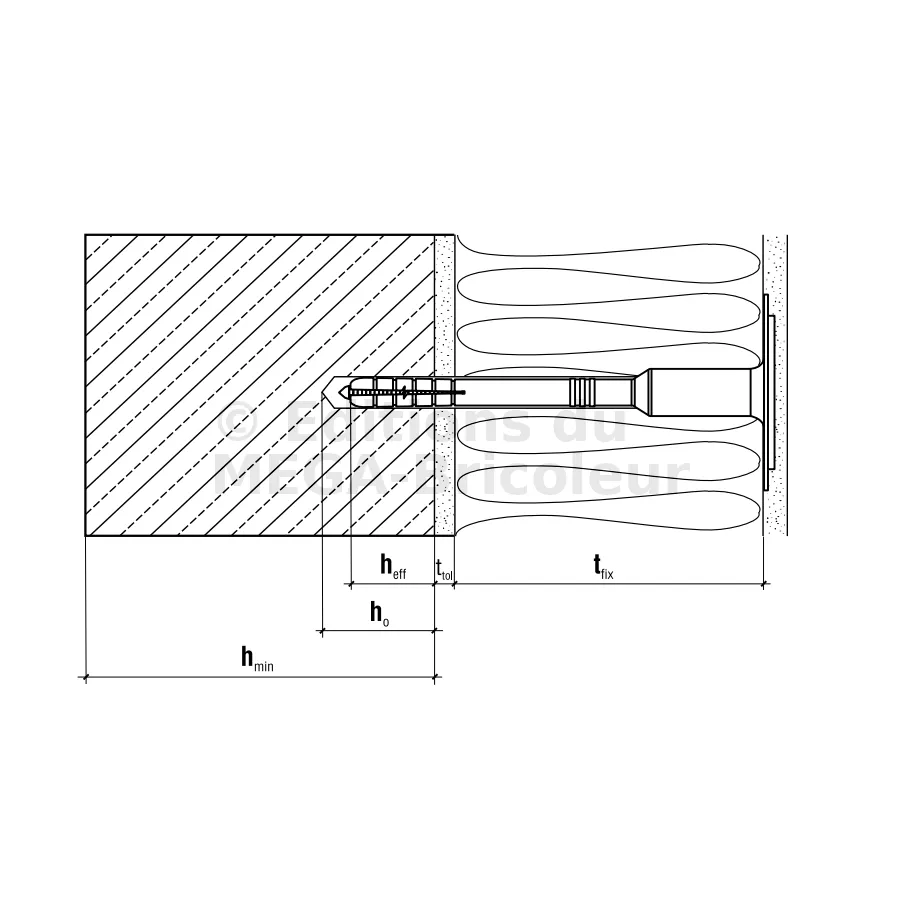

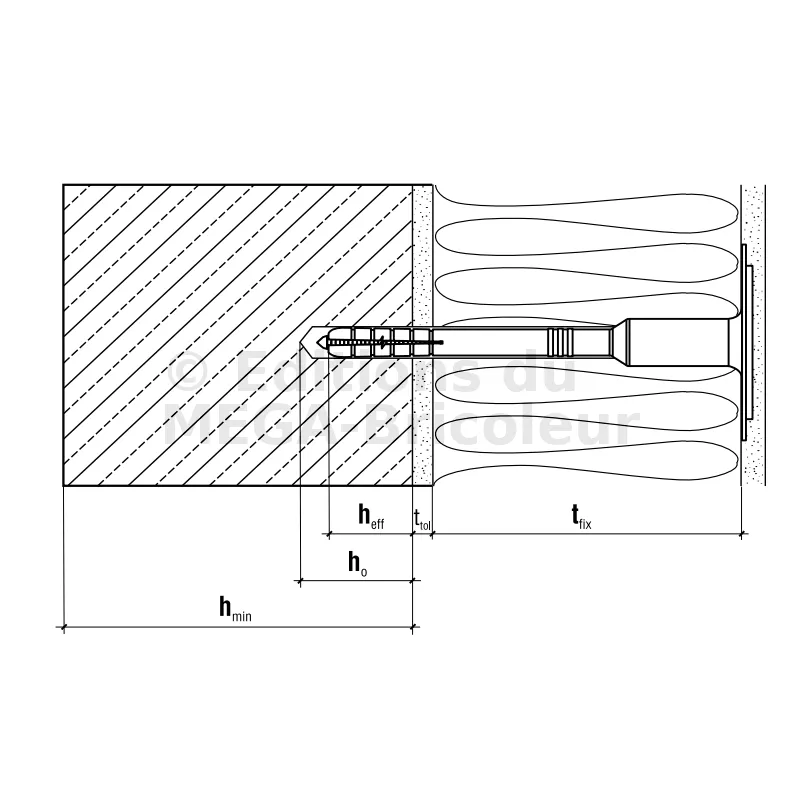

  • Profondeur d’ancrage (hef)
    Support de type A, B, C, D : 25mm,
    support de type E : 65mm

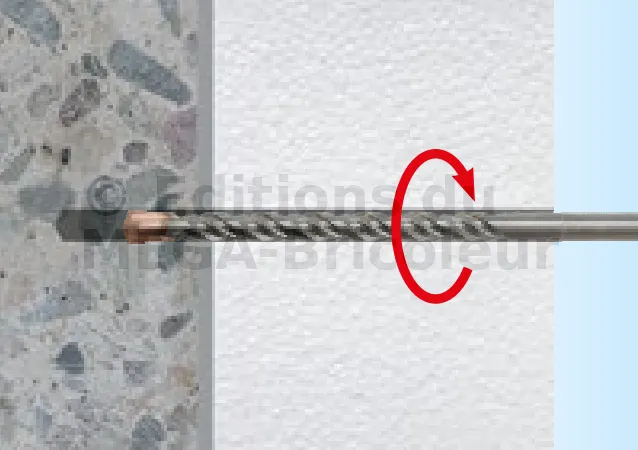

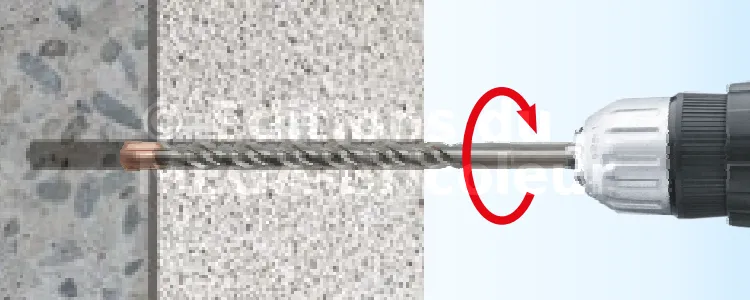

  • Profondeur de perçage
    Support de type A, B, C, D : 35mm,
    support de type E : 75mm
  • Type d’isolation thermique
    Polystyrene EPS (polystyrène expansé),
    Polystyrene XPS (polystyrène extrudé),
    Laine minérale
  • Méthode de montage

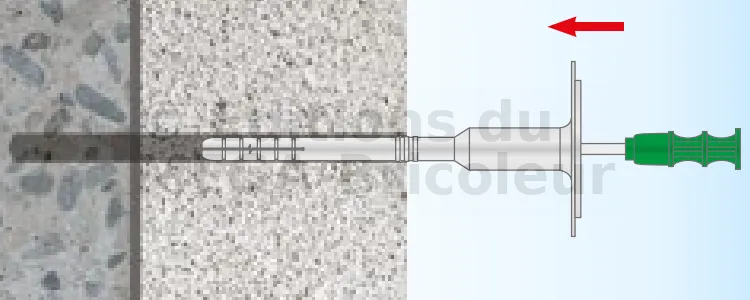

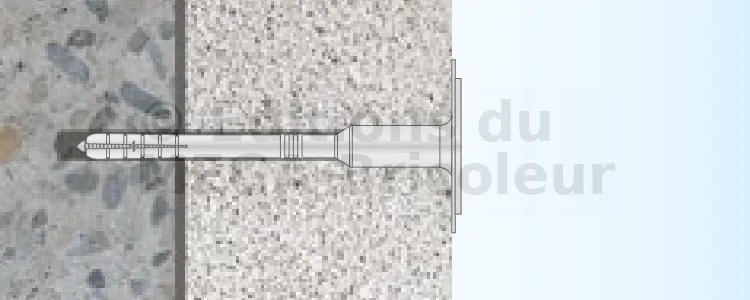

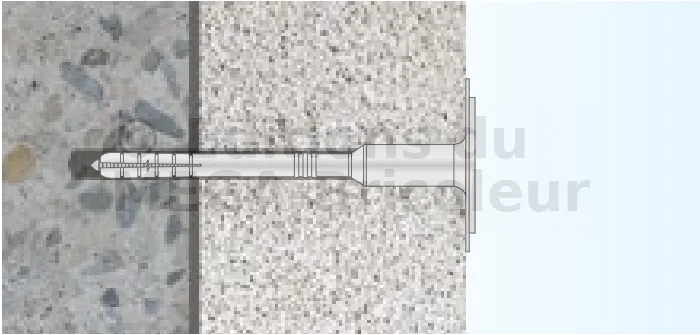

    En surface

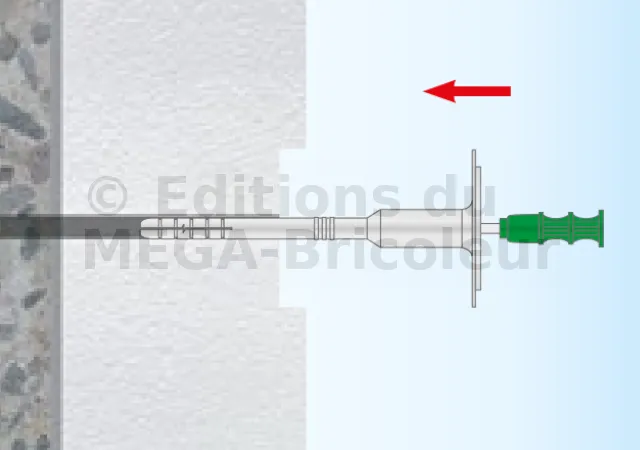

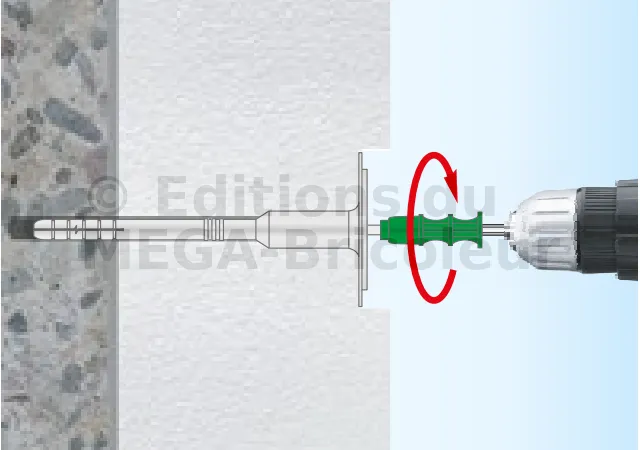

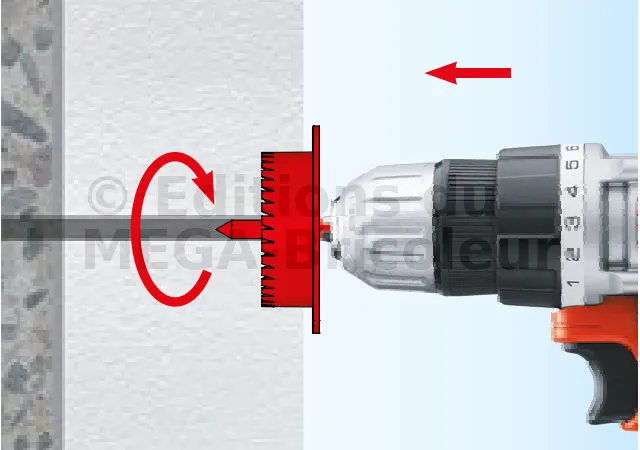

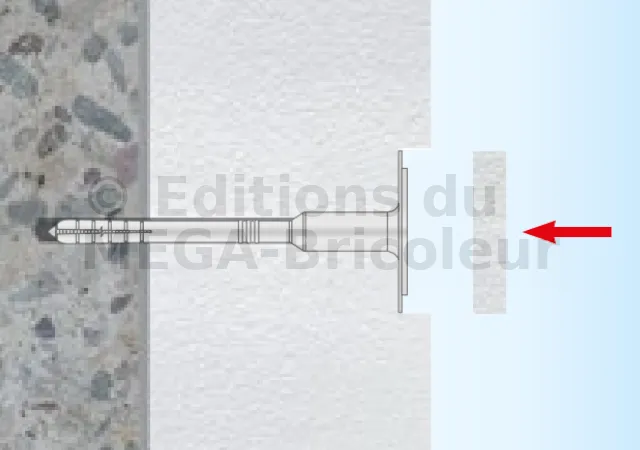

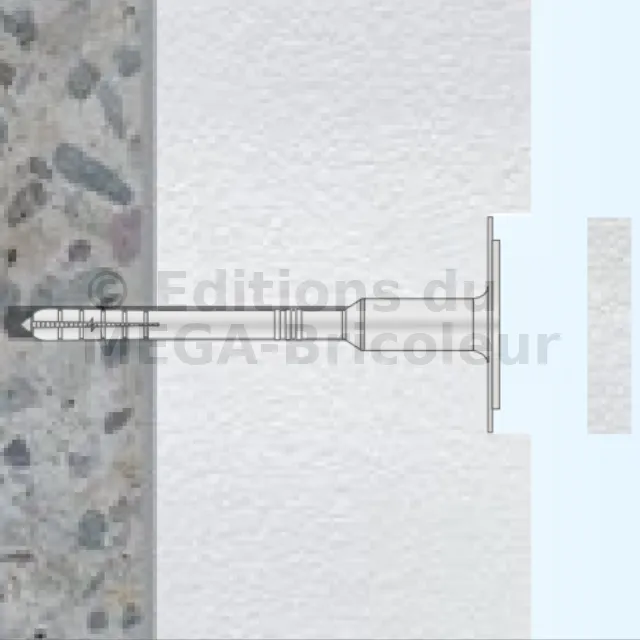

    Encastré
  • Epaisseur de l’isolation tfix (montage en surface)
    Support de type A, B, C et D : 60mm ; support de type E : 20mm
  • Epaisseur de l’isolation tfix (montage encastré)
    Support de type A, B, C et D : 80mm ; support de type E : 40mm
  • Distance minimale du bord, cmin
    100mm
  • Espacement min. des chevilles
    100mm
  • Epaisseur minimale du substrat hmin
    100mm

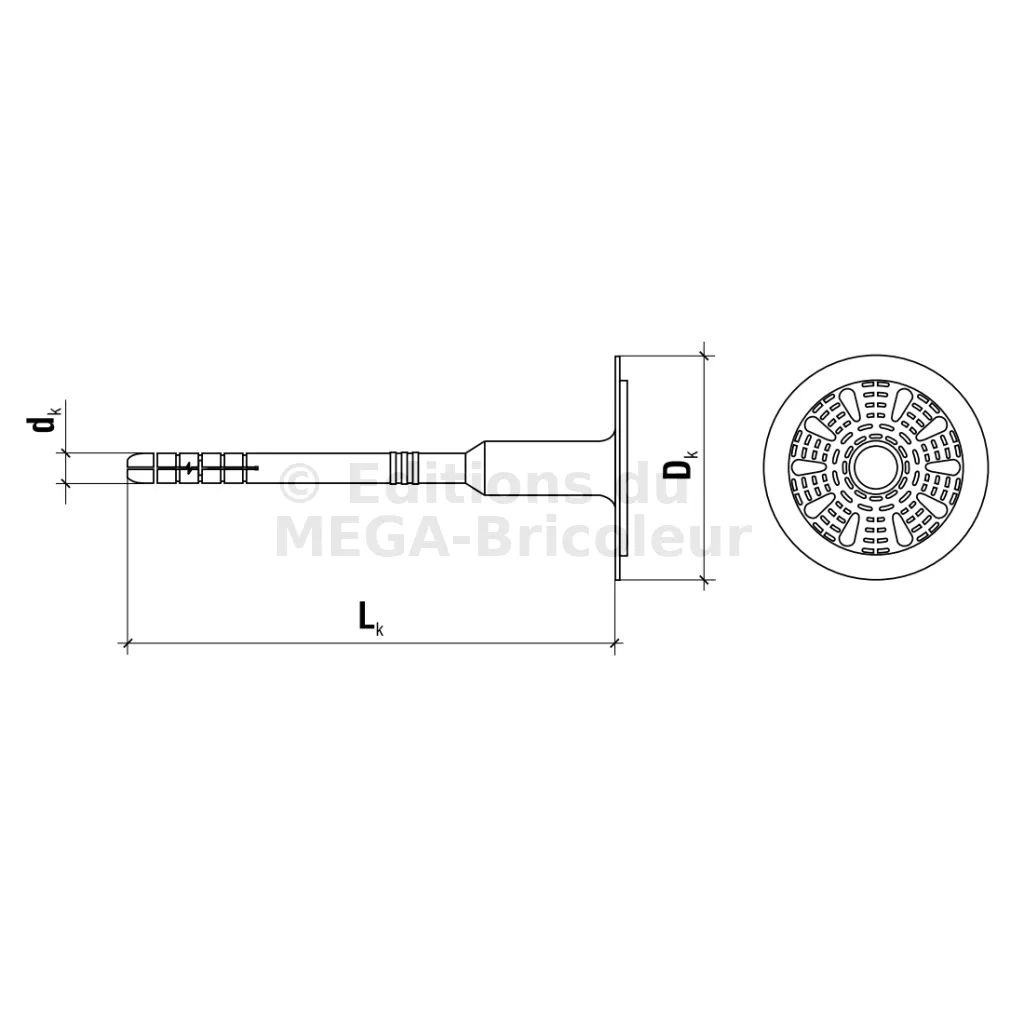

  • Diamètre de la fixation (dk)
    8mm
  • Diamètre de la plaque (Dk)
    60mm

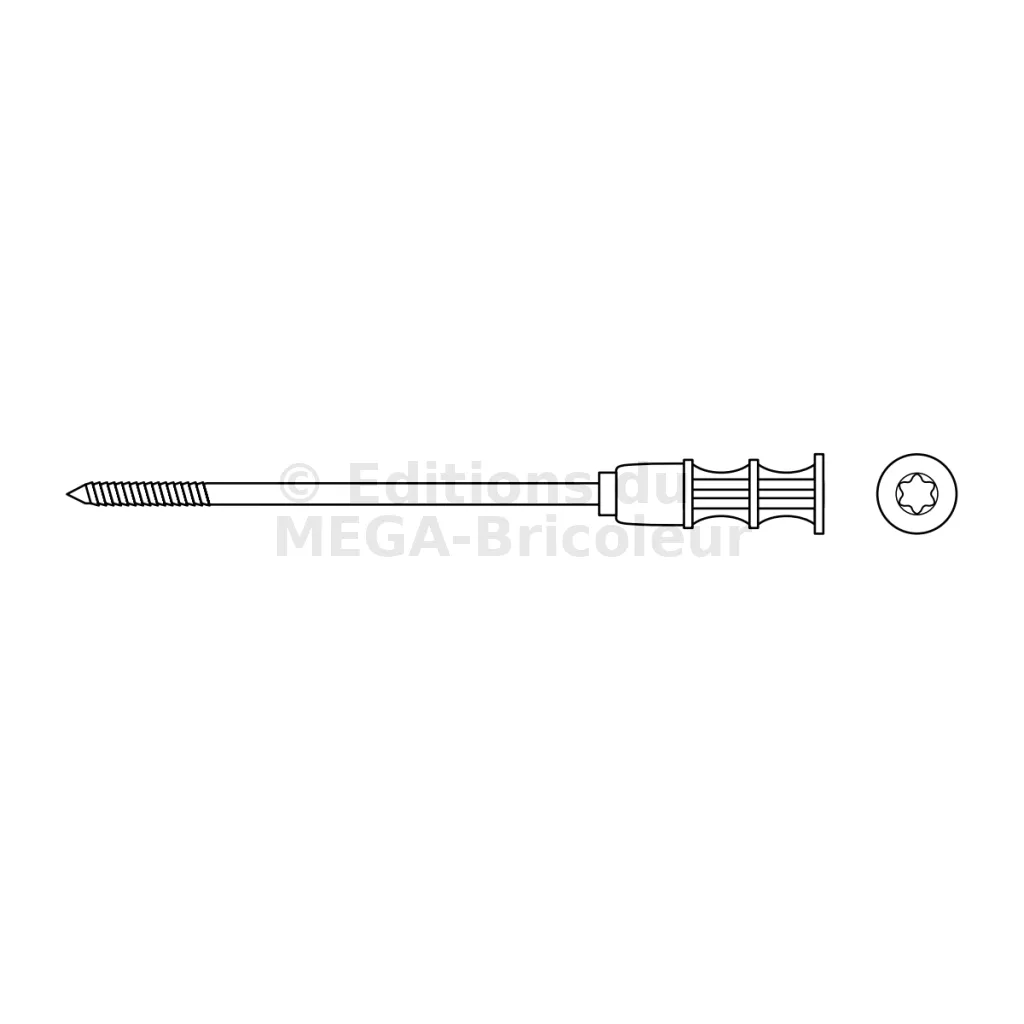

  • Embout du clou en métal plastifié :
    La faible conductivité thermique de 0,002 W/K améliore le transfert de chaleur dans la cloison et protège le clou contre la corrosion.

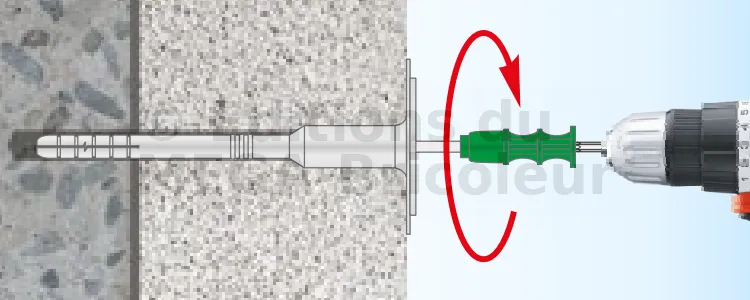

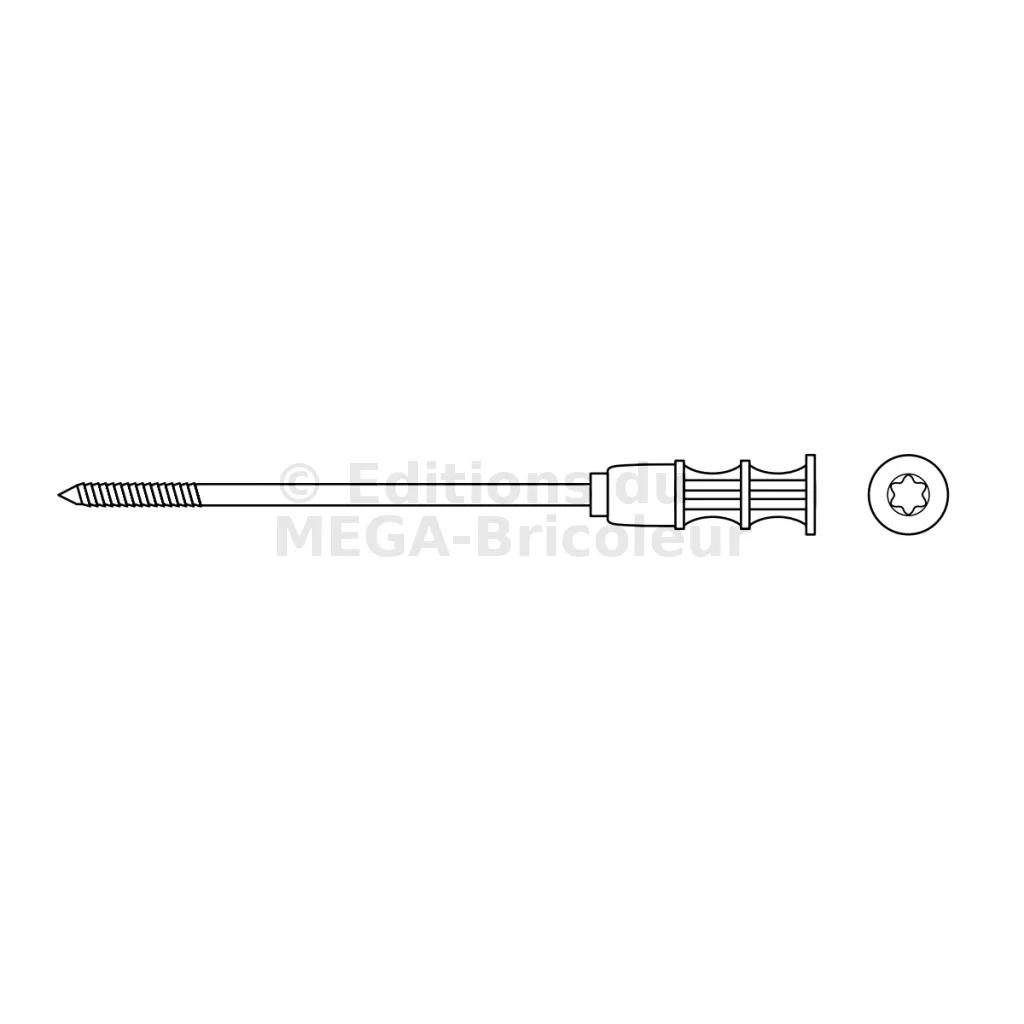

  • Connecteur à visser, TX-40 :
    Le connecteur à visser est recommandé pour fixer les matériaux isolants, car cela garantit des paramètres de résistance élevés et facilite l’alignement avec le matériau isolant. En utilisant ces connecteurs, la charge de travail est minimisée.
  • Conception innovante de la gaine :
    Grâce à la présence de nombreuses "poches et saillies" de colle sur la collerette d’appui et à la conception innovante de la gaine du connecteur, l’adhérence du mortier adhésif est améliorée. En outre, la collerette d’appui est plus rigide.
  • Petite profondeur d’ancrage :
    La nouvelle zone d’expansion permet d’optimiser la résistance du connecteur tout en réduisant l’effort nécessaire et les coûts associés.

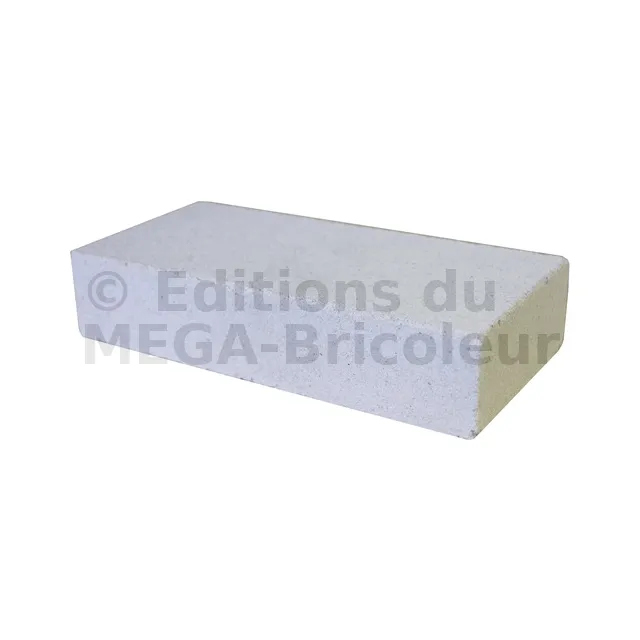

Substrat adapté

Béton
Béton
Brique céramique pleine
Brique céramique pleine
Brique en silice plein
Brique en silice plein
Béton cellulaire
Béton cellulaire

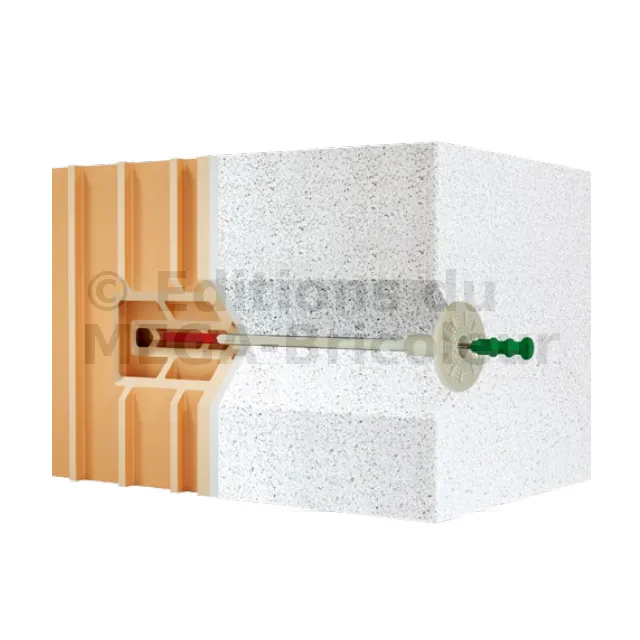

Brique céramique perforée
Brique céramique perforée
Blocs de béton léger LAC
Blocs de béton léger LAC

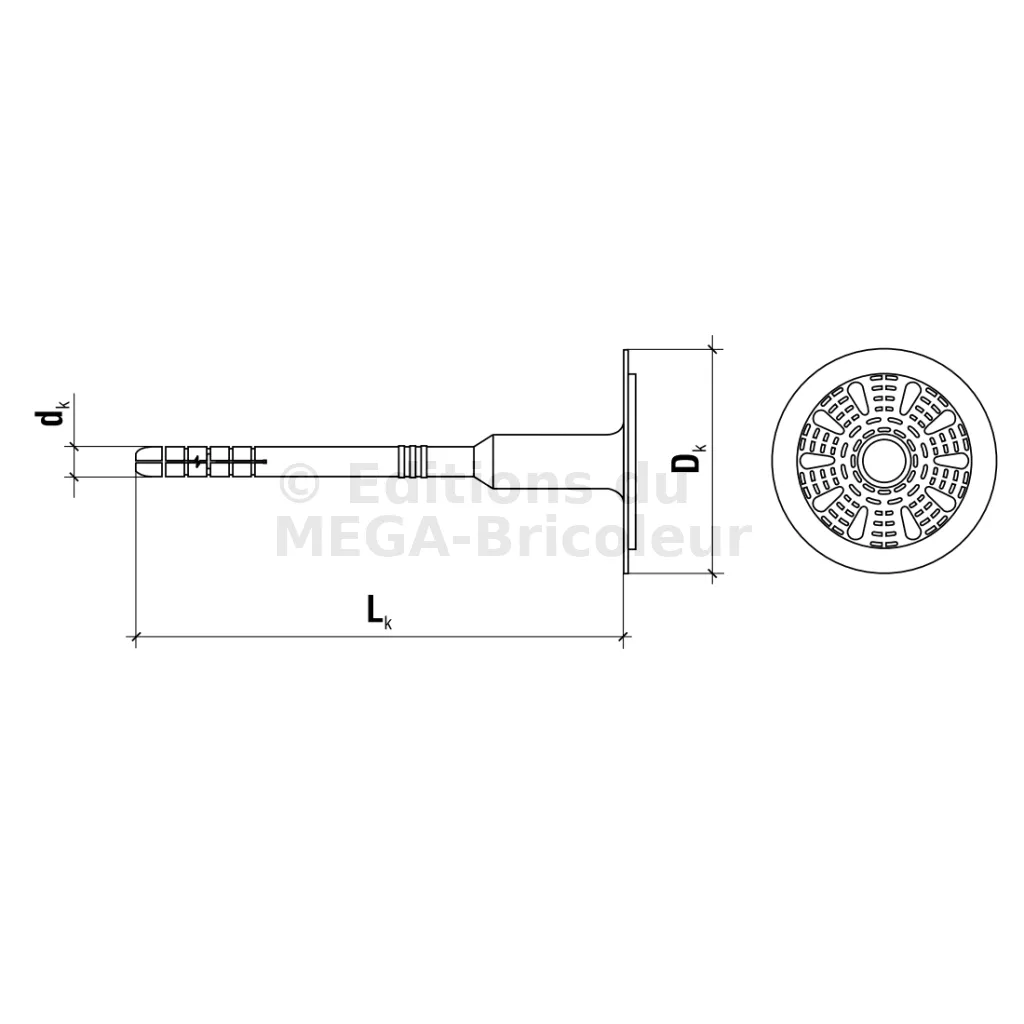

Dimensions
RéférencesDimensionsEpaisseur de l’isolation tfix [mm]
Bâtiments neufs Rénovation
ttol 10 mm de colle pris en compte ttol 10 mm de colle pris en compte + 20 mm ancien enduit
dk x Lk[mm] sans fraisage avec fraisage sans fraisage avec fraisage
WKTHERM-S-08095(200) 8x95 60/20* 80/40* 40 60/20*
WKTHERM-S-08115(200) 8x115 80/40* 100/60* 60/20* 80/40*
WKTHERM-S-08135(200) 8x135 100/60* 120/80* 80/40* 100/60*
WKTHERM-S-08155(200) 8x155 120/80* 140/100* 100/60* 120/80*
WKTHERM-S-08175(200) 8x175 140/100* 160/120* 120/80* 140/100*
WKTHERM-S-08195(200) 8x195 160/120* 180/140* 140/100* 160/120*
WKTHERM-S-08215(100) 8x215 180/140* 200/160* 160/120* 180/140*
WKTHERM-S-08235(100) 8x235 200/160* 220/180* 180/140* 200/160*
WKTHERM-S-08255(100) 8x255 220/180* 240/200* 200/160* 220/180*
WKTHERM-S-08275(100) 8x275 240/200* 260/220* 220/180* 240/200*
WKTHERM-S-08295(100) 8x295 260/220* 280/240* 240/200* 260/220*

* pour la catégorie du substrat E (Béton cellulaire (AAC)

Résistance à la traction

ETAG 014 catégorie du substratType de substratDensité[kg/dm3]Résistance caractéristique [kN]
A Béton C12/15 ≥ 1,80 1,20
A Béton C16/20-C50/60 ≥ 2,30 1,50
B Brique céramique pleine ≥ 2,00 1,50
B Brique de silice pleine ≥ 2,00 1,50
C Brique de silice creuse ≥ 1,60 0,90
C Brique céramique perforée ≥ 1,20 0,75
C Bloc céramique perforé verticalement HBL ≥ 0,80 0,75
D Beton cellulaire leger LAC ≥ 1,05 0,90
E Beton cellulaire autoclave AAC 2 ≥ 0,35 0,60
E Beton cellulaire autoclave AAC 7 ≥ 0,65 1,20

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)

Valeur des forces de traction de la rosace du connecteur à travers le matériau isolant en [KN]

R panneauEPS 035/60 mmEPS 040/60 mm
0,47 [kN] 0,47 [kN]

Zone d’ancrage seulement 25mm

Les connecteurs WKTHERM offrent des avantages pour la protection thermique des bâtiments en combinant les avantages des connecteurs en plastique et en métal. La tête de la tige en métal prolongée répond aux normes européennes récentes en matière de protection contre la conductivité thermique.
