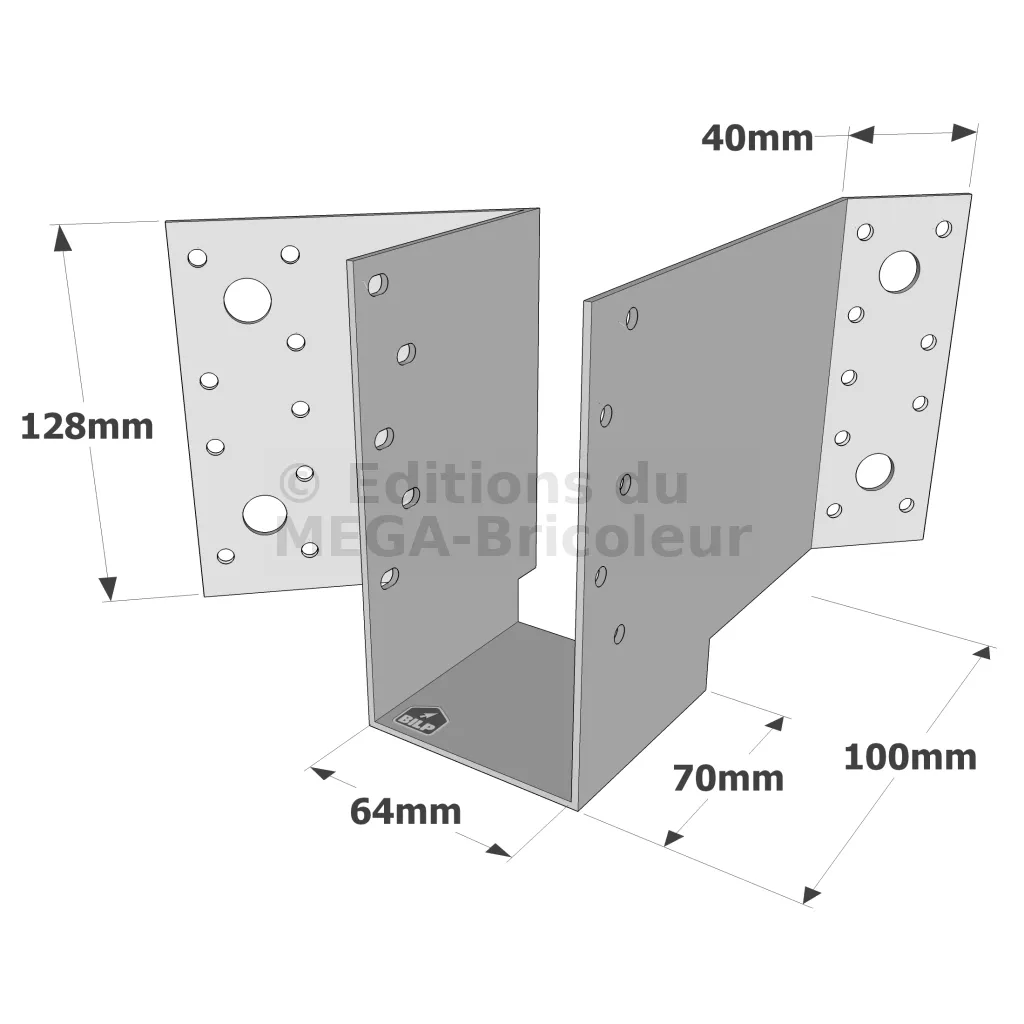

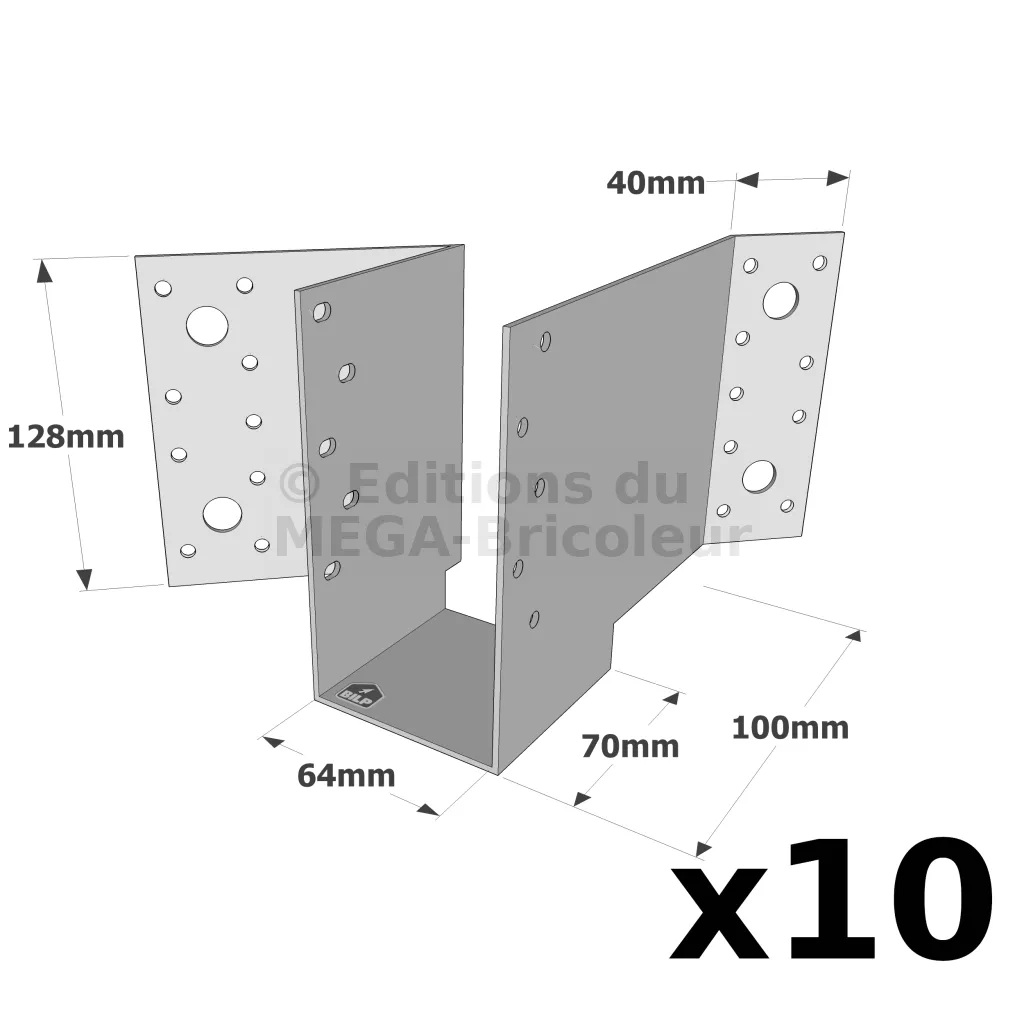

Sabot à 45° - Réf. S45G320/64/2_10

Fixations

Porté :

• Pointes annelées CNA Ø4,0 x35 mm ou CNAØ 4,0 X 50 mm
• Tirefonds et boulons Ø10 ou Ø12 mm

Porteur :

Support bois :

• Pointes annelées CNA Ø4,0 x35 mm ou CNAØ 4,0 X 50 mm,
• Tirefonds ou boulons Ø10 ou Ø12 mm,
• SSH Ø 12.0 x 60 - 80 mm.

Support béton :

• Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,
• Ancrage chimique : résine AT-HP + LMAS M10-120/25 ou LMAS M12-150/35 + tamis SH M16-130.
  Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH 16x130 ou LMAS M12-150/35 + tamis SH 20x130.
Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

Le sabot à 45° est un élément clé dans la construction en bois, particulièrement apprécié pour sa capacité à renforcer les angles des structures de manière efficace. Utilisé dans divers types de charpentes, il assure une fixation solide et durable, garantissant ainsi la stabilité et la sécurité des assemblages.

Avantages des sabots de charpente 45° :

• Précision et stabilité : Ces sabots permettent de réaliser des jonctions parfaites entre les poutres ou les éléments en bois, évitant les décalages ou les erreurs qui pourraient entraîner des désalignements ou une perte de stabilité. Ils réduisent considérablement les risques de mouvements ou de déformations des poutres, même sous des charges importantes.
• Facilité d’utilisation : De conception standardisée, ils s’adaptent à la plupart des systèmes de charpente et nécessitent peu de modifications. De plus, les systèmes de fixation sont souvent optimisés pour une installation rapide et sûre, que ce soit par clouage ou vissage.
• Durabilité et résistance : Les sabots de charpente à 45° sont fabriqués à partir de matériaux robustes tels que l’acier galvanisé ou l’inox. Ce qui en fait des éléments de choix pour des constructions extérieures ou soumises à des intempéries fréquentes. Les sabots galvanisés offrent une protection contre la rouille et l’oxydation, prolongeant la durée de vie de la charpente tout en maintenant la solidité des assemblages.

Applications :

Support :

En termes de support, les sabots à 45° sont extrêmement polyvalents. Ils peuvent être fixés sur des matériaux tels que le bois massif, le bois composite, le bois lamellé-collé, le béton et l’acier. Pour le porté, ils sont également compatibles avec le bois massif, le bois composite et le bois lamellé-collé. Cette flexibilité dans les matériaux de fixation et de porté élargit considérablement leur champ d’application.

Domaines d’utilisation :

Les domaines d’utilisation des sabots à angle 45° incluent principalement :

• Solives et poutres : Ils assurent une fixation solide des solives et des poutres, garantissant la stabilité des planchers. Ils sont utilisée pour fixer les éléments horizontaux de la charpente, comme dans les planchers ou les plafonds.
• 1/2 fermes : Ils sont utilisés pour renforcer les angles et les jonctions dans les demi-fermes, contribuant à la solidité de la charpente. Grâce à leur angle prédéfini, ils permettent de maintenir une cohésion parfaite entre les éléments porteurs dans ces situations.
• Arêtiers : Pour les arêtiers, ces connecteurs de charpente permettent des assemblages précis et résistants, essentiels pour les toitures complexes. Ils garantissent la stabilité et la durabilité des assemblages, tout en s’adaptant aux contraintes architecturales spécifiques.
• Extensions de charpente : Que ce soit pour l’ajout d’une pièce supplémentaire, d’une terrasse couverte ou d’une véranda, ces sabots offrent une solution fiable pour garantir la stabilité des nouvelles structures sans compromettre celle de l’existant.
• Structures architecturales complexes : Pour créer des structures architecturales non standards – telles que des pergolas, des abris de jardin ou des vérandas – ces sabots à 45° permettent de relier des pièces de bois à des angles spécifiques, tout en maintenant une intégrité structurelle.

Les types de fixation couramment utilisés en charpente et construction, y compris ceux adaptés pour les sabots de charpente, arêtiers, demi-fermes sont variés. Les vis à tête fraisée s’enfoncent dans le bois sans dépasser, offrant une finition esthétique tout en assurant une fixation solide. Eléments de fixation robustes, les tirefonds sont utilisés pour soutenir des pièces de charpente volumineuses ou des poutres, comme dans le cas des demi-fermes ou des arêtiers sur des bâtiments à structure lourde.
