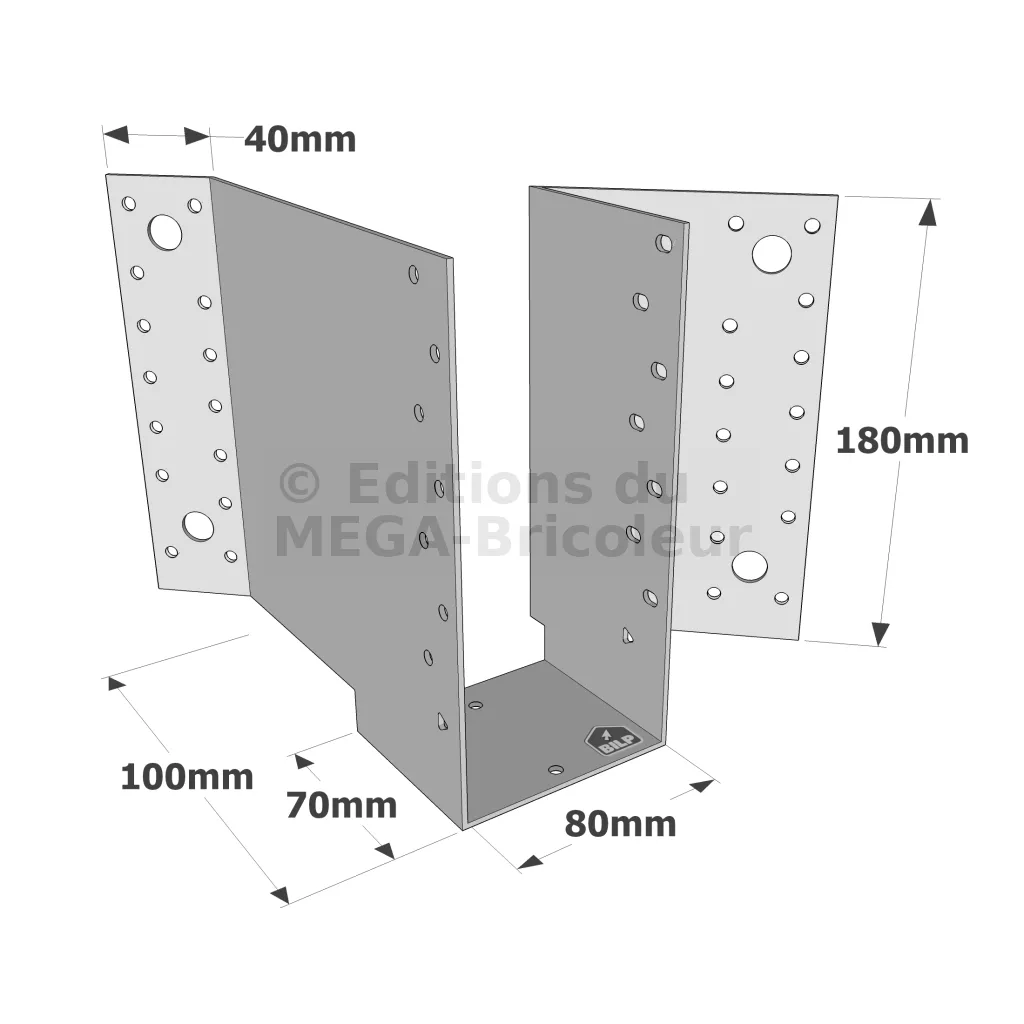

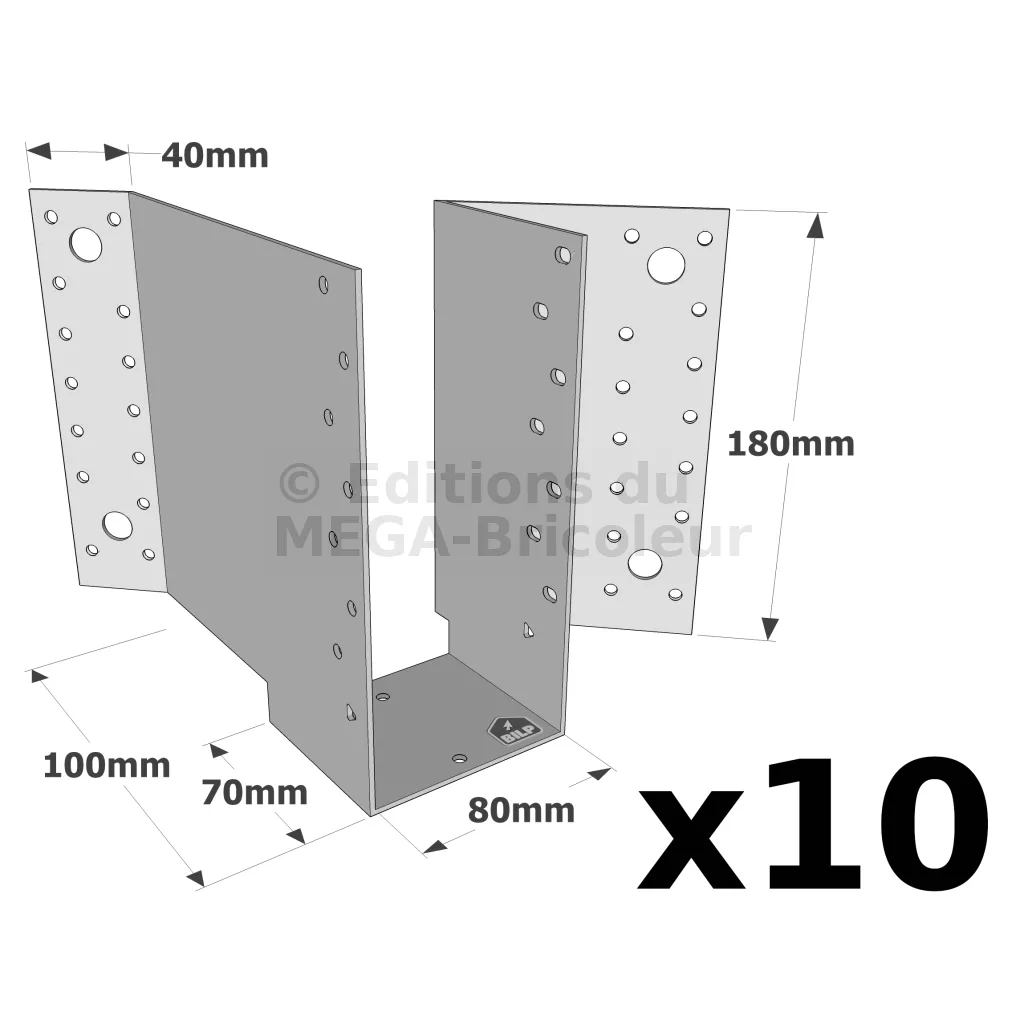

Sabot à 45° - Réf. S45D440/80/2_10

bientôt DISPO
Expédition dans moins de 7 jours.
17€50
  HT  / sabot
soit 175.04€ pour 10 sabots
(210.05 € TTC)
    • 80mm
    • Droite
    • 10 pièces
  • Autres choix

  • Référence
    S45D440/80/2_10
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    180mm
  • Hauteur maximale du bois porté
    270mm
  • Profondeur (C)
    70mm
  • Longueur d’aile (D)
    256mm
  • Perçages sur porteur Ø5 [mm]
    28
  • Perçages sur porteur Ø13 [mm]
    4
  • Perçages sur porté Ø5 [mm]
    14
  • Epaisseur
    2mm
  • Hauteur
    180mm
  • Profondeur (F)
    159mm

Sabot à 45°

Ces sabots ont été développés pour répondre aux nombreux cas rencontrés dans la charpente où l‘angle à 45° s‘avère nécessaire. Ils sont généralement utilisés pour des applications horizontales mais peuvent s‘adapter à d‘autres utilisations.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages :

  • Diverses largeurs disponibles.

Applications

Support :

  • Porteur : Bois massif, bois composite, bois lamellé-collé, béton, acier.
  • Porté : Bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation :

  • Solives,
  • 1/2 fermes,
  • Arêtiers,
  • Pauses.

Données techniques

Dimensions
RéférencesDimensions poutreDimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø11 Ø13 Ø5
Min. Max.
S45D250/38/1.5 38 106 159 38 104 38 171 80 1.5 16 2 - 16
S45G250/38/1.5 38 106 159 38 104 38 171 80 1.5 16 2 - 16
S45D320/64/2 63 128 192 64 130 70 233 142 2 18 - 4 10
S45G320/64/2 63 128 192 64 130 70 233 142 2 18 - 4 10
S45D380/76/2 75 152 228 76 152 70 250 155 2 26 - 4 12
S45G380/76/2 75 152 228 76 152 70 250 155 2 26 - 4 12
S45D440/80/2 80 180 270 80 180 70 256 159 2 28 - 4 14
S45G440/80/2 80 180 270 80 180 70 256 159 2 28 - 4 14
S45D500/100/2 100 200 300 100 200 70 286 179 2 34 - 4 18
S45G500/100/2 100 200 300 100 200 70 286 179 2 34 - 4 18

Valeurs caractéristiques - Solive sur poutre
RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Qté Type Qté Type
S45D250/38/1.5 16 CNA4,0x50 8 CNA4,0x35 5 4.9
S45G250/38/1.5 16 CNA4,0x50 8 CNA4,0x35 5 4.9
S45D320/64/2 18 CNA4,0x50 10 CNA4,0x35 14 3.2
S45G320/64/2 18 CNA4,0x50 10 CNA4,0x35 14 3.2
S45D380/76/2 26 CNA4,0x50 12 CNA4,0x50 16.2 4.2
S45G380/76/2 26 CNA4,0x50 12 CNA4,0x50 16.2 4.2
S45D440/80/2 28 CNA4,0x50 14 CNA4,0x50 18.5 5.6
S45G440/80/2 28 CNA4,0x50 14 CNA4,0x50 18.5 5.6
S45D500/100/2 34 CNA4,0x50 18 CNA4,0x50 23.4 8.3
S45G500/100/2 34 CNA4,0x50 18 CNA4,0x50 23.4 8.3

Valeurs caractéristiques - Bois sur béton

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Qté Type Qté Type
S45D250/38/1.5 2 Ø10* 5 CNA4,0x35 4.9 1.5
S45G250/38/1.5 2 Ø10* 5 CNA4,0x35 4.9 1.5
S45D320/64/2 4 Ø12* 10 CNA4,0x50 14 3.2
S45G320/64/2 4 Ø12* 10 CNA4,0x50 14 3.2
S45D380/76/2 4 Ø12* 12 CNA4,0x50 16.2 4.2
S45G380/76/2 4 Ø12* 12 CNA4,0x50 16.2 4.2
S45D440/80/2 4 Ø12* 14 CNA4,0x50 18.5 5.6
S45G440/80/2 4 Ø12* 14 CNA4,0x50 18.5 5.6
S45D500/100/2 4 Ø12* 18 CNA4,0x50 23 8.3
S45G500/100/2 4 Ø12* 18 CNA4,0x50 23 8.3

Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément.

Valeurs caractéristiques - connexion bois sur bois - avec vis connecteur SSH

RéférencesValeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
Fixations Valeurs Caractéristiques - Bois C24 [kN] [kN]
Porteur Porté R1,k R2,k
Qté Type Qté Type
S45D250/38/1.5 2 SSH10.0x40 5 CNA4.0x35 4.9 1.5
S45G250/38/1.5 2 SSH10.0x40 5 CNA4.0x35 4.9 1.5
S45D320/64/2 4 SSH12.0x60 5 CNA4.0x50 6.8 2.4
S45G320/64/2 4 SSH12.0x60 5 CNA4.0x50 6.8 2.4
S45D380/76/2 4 SSH12.0x60 6 CNA4.0x50 8.4 2.8
S45G380/76/2 4 SSH12.0x60 6 CNA4.0x50 8.4 2.8
S45D440/80/2 4 SSH12.0x60 7 CNA4.0x50 9 3.3
S45G440/80/2 4 SSH12.0x60 7 CNA4.0x50 9 3.3
S45D500/100/2 4 SSH12.0x60 9 CNA4.0x50 9.4 3.4
S45G500/100/2 4 SSH12.0x60 9 CNA4.0x50 9.4 3.4

La traction transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante.
L’épaisseur minimale du bois porteur est de 38 mm pour l’utilisation de SSH Ø10x40 et de 73 mm pour les SSH Ø12x60
