Vis bois tête fraisée Inox A4 - TTSFS5.0X90 - CDT 100 vis - Réf. 74449
-
Référence74449
-
ConditionnementBoîte de 100 vis
-
FabricationFrançaise
-
MatériauAcier inoxydable A4
-
MarqueSIMPSON Strong-Tie
-
Epaisseur maximale de la pièce bois à fixer (tfix)45mm
-
Styles de FiletagePTM
-
Diamètre de la tête9.5mm
-
Taille d’empreinteT-25
-
Longueur du filet45mm

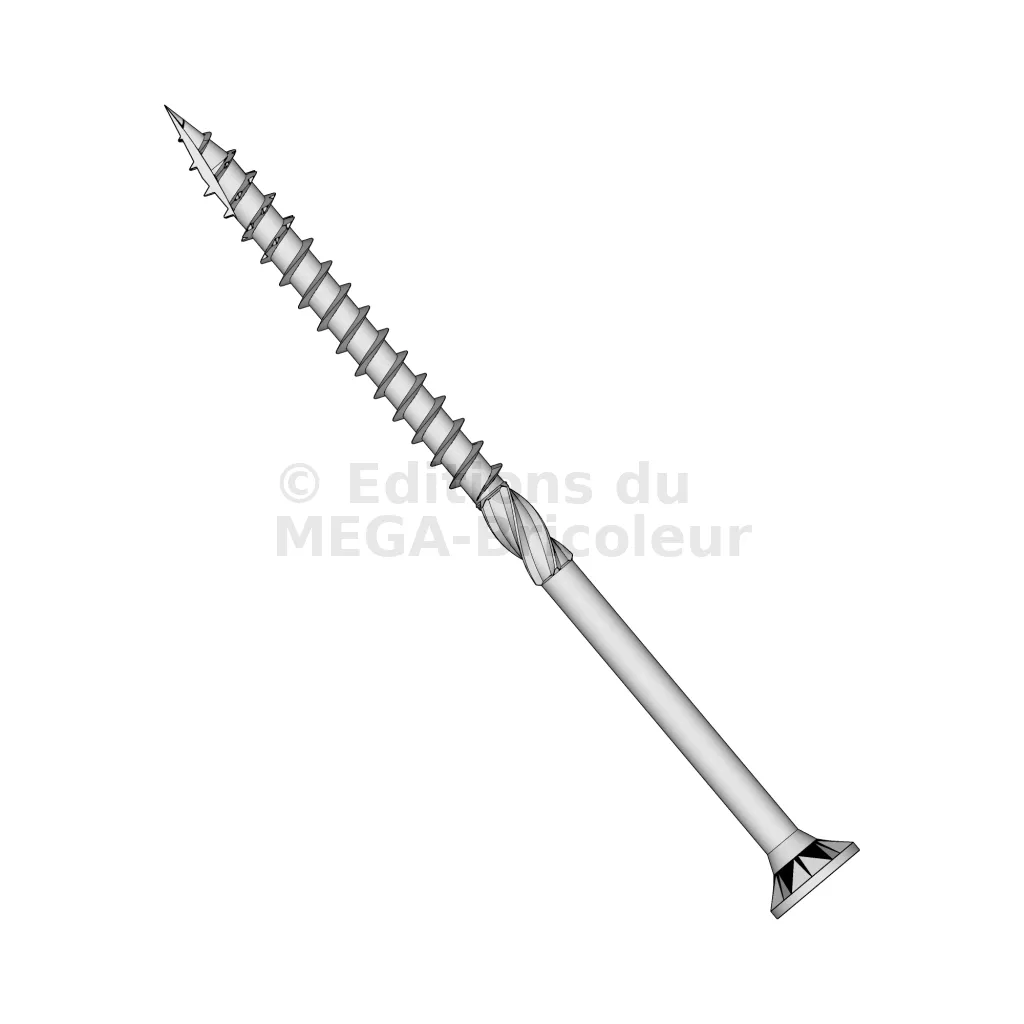

Vis bois tête fraisée - Inox A4
La vis pour assemblages bois TTSFS est préconisée pour les assemblages d’ossatures bois en extérieur.
Matière
– Acier inoxydable A4
Avantages
– Double cône : résistance à la rupture,
– Nervures sous tête : peu d’éclat sur la surface du bois,
– Alésoir : réduit le frottement, facilite la pénétration,
– Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
– Pointe anti-fendage : amorce parfaite même dans les bois durs.
Application
Support
– Bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation
– Bois massif, lamellés dérivés du bois pour ossatures en extérieur,
– Bois sur bois en milieux corrosifs,
– Montants pour pose de systèmes ITE,
– Lames de terrasses bois sur lambourdes...
Dimensions
Références | Code article | DB nr. | NOBB nr. | Dimensions fixations [mm] | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
d | l | dh | d1 | lg | tfix | Embout | Filetage | ||||
TTSFS5.0X60 | 74446 | 1949961 | 53294878 | 5 | 60 | 9.5 | 3.4 | 32 | 28 | T-25 | PT |
TTSFS5.0X70 | 74447 | 1949962 | 53294882 | 5 | 70 | 9.5 | 3.4 | 35 | 35 | T-25 | PT |
TTSFS5.0X80 | 74448 | 1949963 | 53294965 | 5 | 80 | 9.5 | 3.4 | 40 | 40 | T-25 | PTM |
TTSFS5.0X90 | 74449 | 1949964 | 53294897 | 5 | 90 | 9.5 | 3.4 | 45 | 45 | T-25 | PTM |
TTSFS5.0X100 | 74444 | 1949959 | 53294852 | 5 | 100 | 9.5 | 3.4 | 55 | 45 | T-25 | PTM |
TTSFS5.0X120 | 74445 | 1949960 | 53294863 | 5 | 120 | 9.5 | 3.4 | 60 | 60 | T-25 | PTM |
TTSFS6.0X70 | 74473 | 1949968 | 53294935 | 6 | 70 | 11.6 | 4 | 35 | 35 | T-30 | PT |
TTSFS6.0X80 | 74474 | 1949969 | 53294946 | 6 | 80 | 11.6 | 4 | 40 | 40 | T-30 | PTM |
TTSFS6.0X90 | 74475 | 1949970 | 53294954 | 6 | 90 | 11.6 | 4 | 45 | 45 | T-30 | PTM |
TTSFS6.0X100 | 74450 | 1949965 | 53294901 | 6 | 100 | 11.6 | 4 | 55 | 45 | T-30 | PTM |
TTSFS6.0X120 | 74471 | 1949966 | 53294916 | 6 | 120 | 11.6 | 4 | 60 | 60 | T-30 | PTM |
TTSFS6.0X140 | 74472 | 1949967 | 53294920 | 6 | 140 | 11.6 | 4 | 65 | 75 | T-30 | PTM |
Propriétés caractéristiques
Références | Moment d’écoulement plastique caractéristique - My,k [Nmm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] |
---|---|---|---|---|
TTSFS5.0X60 | 5472 | 17.3 | 19.6 | 6.5 |
TTSFS5.0X70 | 5472 | 17.3 | 19.6 | 6.5 |
TTSFS5.0X80 | 5472 | 17.3 | 19.6 | 6.5 |
TTSFS5.0X90 | 5472 | 17.3 | 19.6 | 6.5 |
TTSFS5.0X100 | 5472 | 17.3 | 19.6 | 6.5 |
TTSFS5.0X120 | 5472 | 17.3 | 19.6 | 6.5 |
TTSFS6.0X70 | 8467 | 15.9 | 22.6 | 8.8 |
TTSFS6.0X80 | 8467 | 15.9 | 22.6 | 8.8 |
TTSFS6.0X90 | 8467 | 15.9 | 22.6 | 8.8 |
TTSFS6.0X100 | 8467 | 15.9 | 22.6 | 8.8 |
TTSFS6.0X120 | 8467 | 15.9 | 22.6 | 8.8 |
TTSFS6.0X140 | 8467 | 15.9 | 22.6 | 8.8 |
