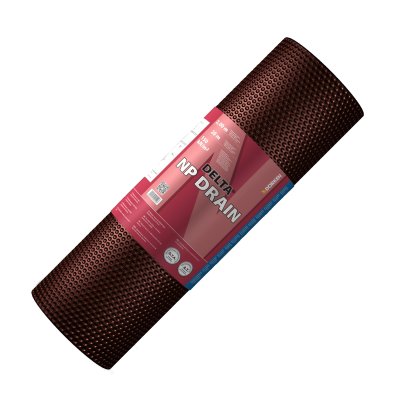

DELTA-NP DRAIN : 3m × 12.5m - CDT : rouleau - Réf. 06602303
-
Référence06602303
-
ConditionnementRouleau de 12.5m (37.5m²)
-
FabricationAllemande
-
MatériauNappe alvéolaire : Polyéthylène haute densité - Géotextile : Polypropylène thermosoudé sur les excroissances
-
MarqueDOERKEN
-
Masse surfaciqueenv. 560 g/m²
-
Hauteur des excroissancesenv. 8 mm
-
Résistance à la compressioncourt terme : env. 150 kN/m² (0,15 N/mm²) [EN 25619-2] soit 15 tonnes - Charge permanente : env. 70 kN/m² (0,07 N/mm²) [EN 25619-1] soit 7 tonnes
-
Nombre d’alvéolesenv. 1.800 excroissances/m²
-
Volume d’air entre les excroissancesenv. 5.3 l/m²
-
Surface de contactenv. 5.500 cm²/m²
-
Durabilité présumée dans un sol naturel(pH 4-9, < 25 °C) : min. 50 ans
-
CertificationDTA n°16/15-720_V1 (drainage sous dallage) - DTA n°5.2/20-2693_V1 (protection et drainage de parois verticales enterrées) - Agrément SNCF
-
Longueur12,50m
-
Transmissivitéenv. 1,8 · 10-3m²/s (sous 20kPa)
-
Propriétés chimiquesNon polluant pour l'eau potable, résistant aux agents chimiques, bactériologiques, alcalins, résistant aux racines
DELTA®-NP DRAIN est une membrane de drainage avec géotextile intégré et thermosoudé, qui offre une forte capacité de drainage (environ 1,9 x 10-3 m²/s) et une résistance à la compression d’environ 150 kN/m². Elle constitue une alternative économique aux tapis et hérissons drainants pour le drainage sous dallage, avec une économie de terrassement de 20 à 50 cm.
Description
– La membrane présente une résistance à la compression d’environ 150 kN/m², équivalent à 15 tonnes pour des charges de courte durée selon la norme EN 25619-2.
– Elle offre également une forte capacité de drainage avec un débit d’environ 1,9 x 10-3 m²/s sous 20 kPa (i=1).
– Elle est certifiée par le CSTB avec l’Avis Technique DTA n°5.2/20-2693_V1 pour la protection et le drainage de soubassements, ainsi que l’Avis Technique DTA n°16/15-720_V1 pour son utilisation comme système drainant sous dallage ou dalle portée. Elle est également agréée par la SNCF.
Application

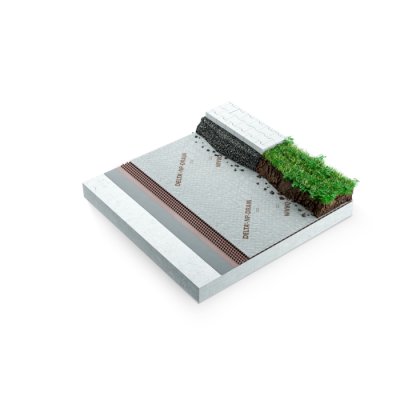

Toitures-terrasses avec végétalisation extensive :
– Une couche qui assure la protection, la filtration et le drainage est mise en place pour éviter toute accumulation d’eau.

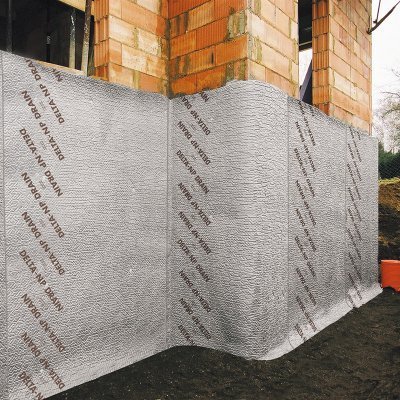

Applications verticales avec profondeur d’enfouissement ≤ 7 mètres :
– Parois verticales enterrées : jusqu’à 7 m d’enfouissement. Ouvrages d’art et d’ingénierie (drainage de tranchées couvertes, extrados de tunnels, parois berlinoises…)

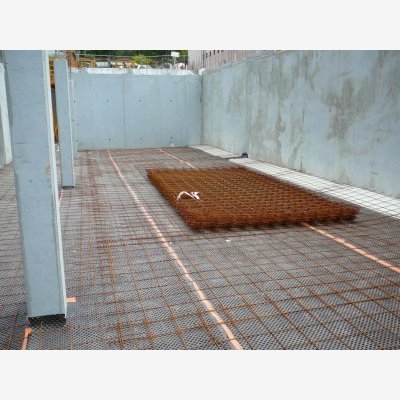

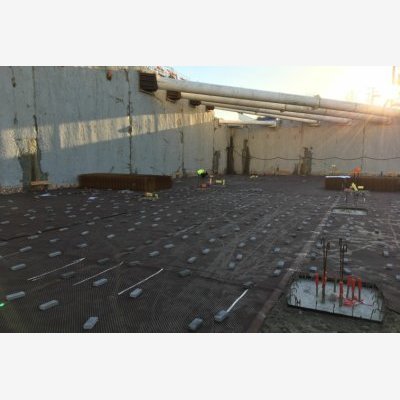

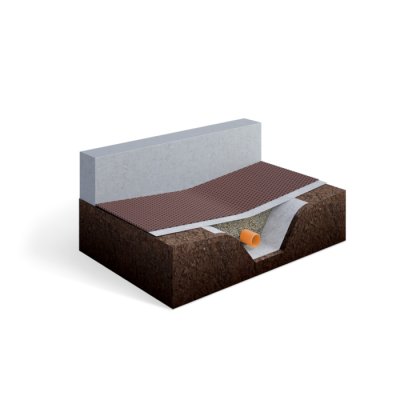

Drainage sous dallage / Tapis drainant :
– La couche protectrice, filtrante et drainante utilisée en tant que drainage sous dallage ou tapis drainant permet de limiter les pressions hydrostatiques sous les dalles, ainsi que de collecter et diriger par gravité les infiltrations sur toute la surface du fond de forme.
