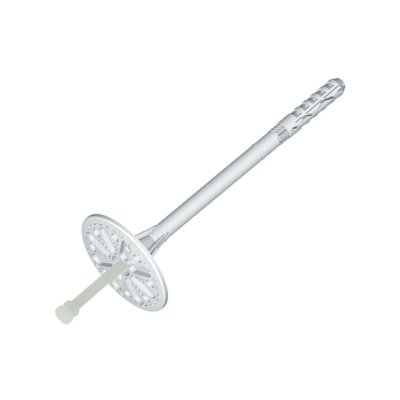

Cheville d’isolation à frapper avec clou en plastique pour isolants thermiques rigides - petite profondeur d’ancrage - Réf. LTX08135(200)

bientôt DISPO
Expédition dans moins de 14 jours.
34€17
  HT  / Boîte de 200 pièces
(41.00 € TTC)

  • Référence
    LTX08135(200)
  • Fabrication
    Européenne
  • Marque
    KLIMAS
  • Matériau
    Polyéthylène, cheville : polyamide renforcé de fibres de verre
  • Conductivité thermique
    0.000[W/K]
  • Support
    Béton (type A), brique céramique pleine (type B), brique en silice plein (type B), brique céramique perforée (type C), blocs de béton léger (type D), béton cellulaire (type E)
  • Rigidité de la tête
    0.5 [kN/mm]

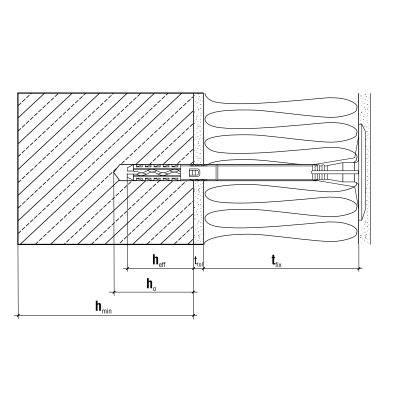

  • Profondeur d’ancrage (hef)
    Support de type A, B, C et D : 25mm ; support de type E : 65mm
  • Évaluation technique européenne
    ETA-16/0509
  • Profondeur de perçage
    Support de type A, B, C et D : 35mm ; support de type E : 75mm
  • Méthode de montage
    En surface et encastré
  • Type d’isolation thermique
    Polystyrène EPS
  • Distance minimale du bord, cmin
    100mm
  • Espacement min. des chevilles
    100mm
  • Epaisseur minimale du substrat hmin
    100mm
  • Epaisseur de l’isolation tfix (montage en surface)
    Support de type A, B, C et D : 100mm ; support de type E : 60mm
  • Epaisseur de l’isolation tfix (montage encastré)
    Support de type A, B, C et D : 120mm ; support de type E : 80mm

Propriétés

– Cheville utilisable pour toutes les catégories de matériau,

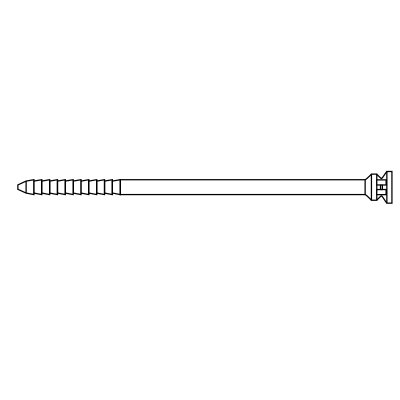

– Forme de l’embout du clou : permets au clou de s’emboîter dans la gaine pour obtenir une grande résistance de fixation de la cheville,
– Collerette d’appui rigide permettant un appui plus sûr contre l’isolant à fixer,
– Les poches et les saillies sur la collerette d’appui augmentent l’adhérence de la cheville à son support.
– Disponible en deux diamètres : 8mm et 10mm

Supports adaptées

béton
béton
brique céramique pleine en silicate
brique céramique pleine en silicate
brique alvéolaire
brique alvéolaire
éléments sur agrégat léger (LAC)
éléments sur agrégat léger (LAC)
béton cellulaire (AAC)
béton cellulaire (AAC)


Données techniques

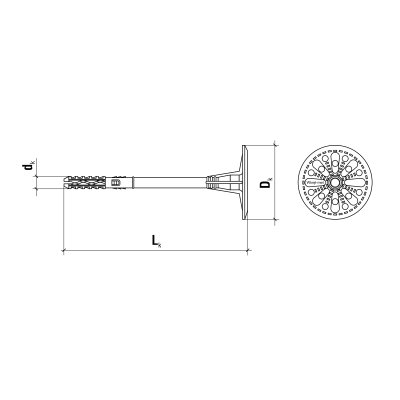

RéférencesDimensions (dk x lk [mm])Epaisseur maximale des isolants (tfix [mm])
Nouvelle construction (Ttol couche adhésive de 10mm prise en compte) Rénovation (Ttol couche adhésive de 10mm prise en compte + 20mm d’ancien enduit)
Sans fraisage Avec fraisage Sans fraisage Avec fraisage
LTX-08095 8x95 60/20* 80/40* 40/-* 60/20*
LTX-08115 8x115 80/40* 100/60* 60/20* 80/40*
LTX-08135 8x135 100/60* 120/80* 80/40* 100/60*
LTX-08155 8x155 120/80* 140/100* 100/60* 120/80*
LTX-08175 8x175 140/100* 160/120* 120/80* 140/100*
LTX-08195 8x195 160/120* 180/140* 140/100* 160/120*
LTX10070(200) 10x70 30/10* 50/30* 10 30/10*
LTX10090(200) 10x90 50/30* 70/50* 30/10* 50/30*
LTX10110 (200) 10x110 70/50* 90/70* 50/30* 70/50*
LTX10120(200) 10x120 80/60* 100/80* 60/40* 80/60*
LTX10140(200) 10x140 100/80* 120/100* 80/60* 100/80*
LTX10160(200) 10x160 120/100* 140/120* 100/80* 120/100*
LTX10180(200) 10x180 140/120* 160/140* 120/100* 140/120*
LTX10200(200) 10x200 160/140* 180/160* 140/120* 160/140*
LTX10220(100) 10x220 180/160* 200/180* 160/140* 180/160*
LTX10260(100) 10x260 220/200* 240/220* 200/180* 220/200*

* pour la catégorie du substrat E (Béton cellulaire (AAC))


Valeurs caractéristiques selon supports - Résistance à la traction

Catégorie du substratType de substratDensité [kg/dm3]Résistance caractéristique LTX-8[KN]Résistance caractéristique LTX-10[KN]
A Béton C12/15 ≥ 2,25 0,50 0,50
A Béton C20/25 – C50/60 ≥ 2,30 0,75 0,75
B Brique céramique pleine ≥ 2.00 0,75 0.75
B Brique de silice pleine ≥ 2.00 0,75 0.60
C Brique de silice creuse ≥ 1.60 0,75 0.60
C Brique céramique creuse ≥ 1.20 0,60 0.60
C Porotherm 25 ≥ 0.80 0.40 0.40
D Beton cellulaire léger LAC ≥ 0.88 0.60 0.60
E Beton cellulaire autoclave AAC 2 ≥ 0.35 0.75 0.50
E Beton cellulaire autoclave AAC 7 ≥ 0.65 0.90 0.60

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
