Cheville d’isolation à frapper avec clou métal - profondeur d’ancrage courte - cheville et clou pré-assemblé - Réf. WKTHERM08175(200)

bientôt DISPO
Expédition estimée dans 14 jours.
130€19
  HT  / Boîte de 200 pièces
(156.23 € TTC)
    • 175mm
    • Boîte de 200 pièces
  • Autres choix

  • Référence
    WKTHERM08175(200)
  • Fabrication
    Européenne
  • Matériau
    Gaine : polyéthylène (PE)
    Clou : acier carbone
    Tête : scellée dans un polyamide (PA) renforcé de fibre de verre
  • Marque
    Klimas
  • Profondeur d’ancrage (hef)
    25mm
  • Conductivité thermique
    0.002[W/K]
  • Profondeur de perçage
    35mm
  • Rigidité de la tête
    0.60[kN/mm]
  • Évaluation technique européenne
    ETA-11/0232

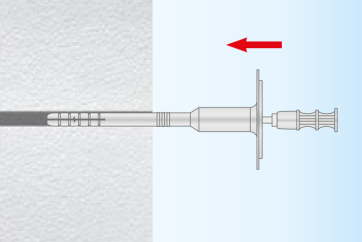

  • Méthode de montage
    En surface
    Encastré
  • Type d’isolation thermique
    Polystyrene EPS (expansé)
    Polystyrene XPS (extrudé)
    Laine minérale
  • Distance minimale du bord, cmin
    100mm
  • Epaisseur minimale du matériau-support, hmin
    100mm
  • Espacement min. des chevilles
    100mm
  • Epaisseur de l’isolation tfix (montage en surface)
    Bâtiments neufs : 140mm
    Rénovation : 120mm
  • Epaisseur de l’isolation tfix (montage encastré)
    Bâtiments neufs : 160mm
    Rénovation : 140mm
  • Substrat
    Béton (cat.A),
    Brique céramique pleine MZ, Calcium silicate solid brick KS (cat.B),
    Brique alvéolaire (cat.C).
  • Diamètre de la fixation (dk)
    8mm
  • Diamètre de la plaque (Dk)
    60mm

Propriétés

  • Embout du clou en métal plastifié : grâce à sa faible conductivité thermique (0,002 W/K), la cloison bénéficie d’une amélioration du coefficient de transfert de chaleur global, tout en assurant la protection contre la corrosion des clous.
  • Conception innovante de la gaine : La collerette d’appui avec de nombreuses "poches et saillies" de colle favorise une meilleure adhérence du mortier adhésif. De plus, la conception novatrice de la gaine du connecteur et la rigidité accrue de la collerette d’appui renforcent cet avantage.
  • Petite profondeur d’ancrage : la nouvelle zone d’expansion permet une résistance maximale du connecteur avec un effort minimal.
  • Connecteurs préassemblés : aucune erreur de sélection du clou..
  • Zone d’ancrage seulement 25mm : les connecteurs WKTHERM répondent aux normes modernes de protection thermique des bâtiments tout en offrant des avantages concrets. Ils sont une combinaison des avantages des connecteurs avec une tige en plastique et ceux avec une tige en métal. La tête de la tige en métal, avec une prolongation jusqu’à 25 mm, est conforme aux normes européennes les plus récentes en matière de protection contre la conductivité thermique (pont thermique).

Substrat adapté

Béton
Béton
Brique céramique pleine MZ
Brique céramique pleine MZ
Brique alvéolaire
Brique alvéolaire


Dimensions
RéférencesDimensionsÉpaisseur de l’isolation tfix [mm]
Bâtiments neufs Rénovation
ttol 10 mm de colle pris en compte ttol 10 mm de colle pris en compte + 20 mm ancien enduit
dk x Lk [mm] sans fraisage avec fraisage sans fraisage avec fraisage
WKTHERM08095(200) 8x95 60 80 40 60
WKTHERM08115(200) 8x115 80 100 60 80
WKTHERM08135(200) 8x135 100 120 80 100
WKTHERM08155(200) 8x155 120 140 100 120
WKTHERM08175(200) 8x175 140 160 120 140
WKTHERM08195(200) 8x195 160 180 140 160
WKTHERM08215(100) 8x215 180 200 160 180
WKTHERM08235(100) 8x235 200 220 180 200
WKTHERM08255(100) 8x255 220 240 200 220
WKTHERM08275(100) 8x275 240 260 220 240
WKTHERM08295(100) 8x295 260 280 240 260

Résistance à la traction

ETAG 014 catégorie du substratType de substratDensité [kg/dm3]Résistance caractéristique [kN]
A Béton C12/15 ≥ 1,80 1,20
A Béton C16/20-C50/60 ≥ 2,30 1,50
B Brique céramique pleine ≥ 1,70 1,50
B Brique de silice pleine ≥ 2,00 1,50
C Brique de silice creuse ≥ 1,60 1,20
C Brique céramique creuse ≥ 0,95 0,60
C Bloc céramique perforé verticalement ≥ 0,80 0,60

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)

Valeur des forces de traction de la rosace du connecteur à travers le matériau isolant en [KN]

R panneauEPS 035/60 mmEPS 040/60 mm
0,47 [kN] 0,47 [kN]
