Cheville d’isolation à visser pour fixer la laine minérale sur le SUPPORT EN BOIS - diamètre 6mm - Réf. DRIVE-W-06140(50)

bientôt DISPO
Expédition dans moins de 14 jours.
126€25
  HT  / Boîte de 50 pièces
(151.50 € TTC)

  • Référence
    DRIVE-W-06140(50)
  • Matériau
    Gaine : polyamide,
    clou : acier carbone,
    tête du clou : Polyamide (PA) avec fibre de verre
  • Marque
    Klimas
  • Fabrication
    Européenne
  • Type d’isolation thermique
    Laine minérale MW

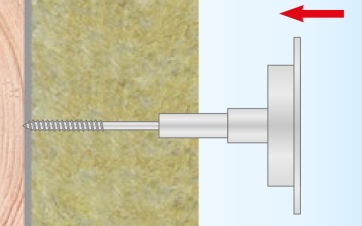

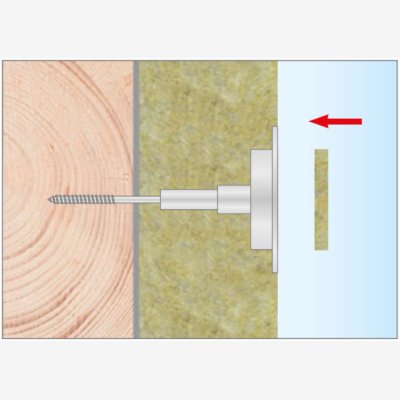

  • Méthode de montage
    Encastré
  • Protection contre la corrosion
    Zingage
  • Substrat
    Bois C22,
    Panneau OSB, contre-plaqué, panneau de particules de ciment,
    Panneau de fibres de ciment
  • Epaisseur de l’isolant
    110mm
  • Diamètre de la fixation (dk)
    6mm
  • Diamètre de la plaque (Dk)
    110mm
  • Conductivité thermique
    0,000[W/K]
  • Homologation DIBt allemand
    Z-9.1-875
  • Agrément (PL)
    ITB-KOT-2019/0913 (wyd. 1)
  • Rigidité de la plaque
    0,60[kN/mm]

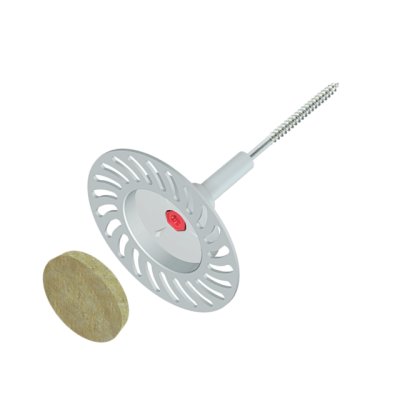

– Conception innovante de la rosace d’appui : la mise en place de la laine minérale est facile et rapide, ne nécessitant aucun élément de support supplémentaire. Une rosace de 110 mm de diamètre, extrêmement solide, assure un maintien sûr sur le matériau isolant.
– Disque de laine minérale : réduit les ponts thermiques et améliore l’esthétique de l’isolation de la façade.
– Clou avec filetage pour le bois : installation sûre
– Conception innovante de la gaine : les multiples "poches et saillies" de colle sur la collerette d’appui améliorent l’adhérence du mortier adhésif.

Substrat approprié

– Bois C22
– Contre-plaqué,
– Panneau OSB
– Panneau de fibres de ciment

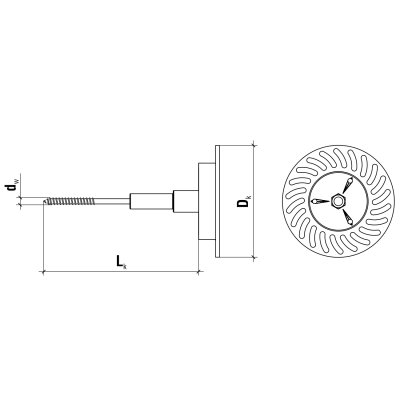

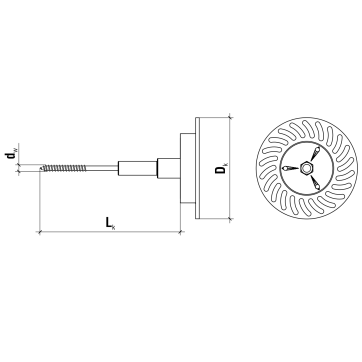

Dimensions


RéférencesDimensionsEpaisseur de l’isolation
dk x Lk [mm]
DRIVE-W-06120(50) 6x110 90
DRIVE-W-06140(50) 6x130 110
DRIVE-W-06160(50) 6x150 130
DRIVE-W-06180(50) 6x170 150
DRIVE-W-06200(50) 6x190 170
DRIVE-W-06220(50) 6x210 190
DRIVE-W-06240(50) 6x230 210
DRIVE-W-06260(50) 6x250 230
DRIVE-W-06280(50) 6x270 250
DRIVE-W-06300(50) 6x290 270
DRIVE-W-06320(50) 6x310 290

Résistance de calcul à la traction

Type de substratProfondeur d’ancrage [mmRésistance de calcul [kN]
Bois C22 - C24 16 1,33
Bois C22 - C24 20 - 40 1,52
Panneau OSB 15 0,84
Panneau de particules de ciment 12 0,37
