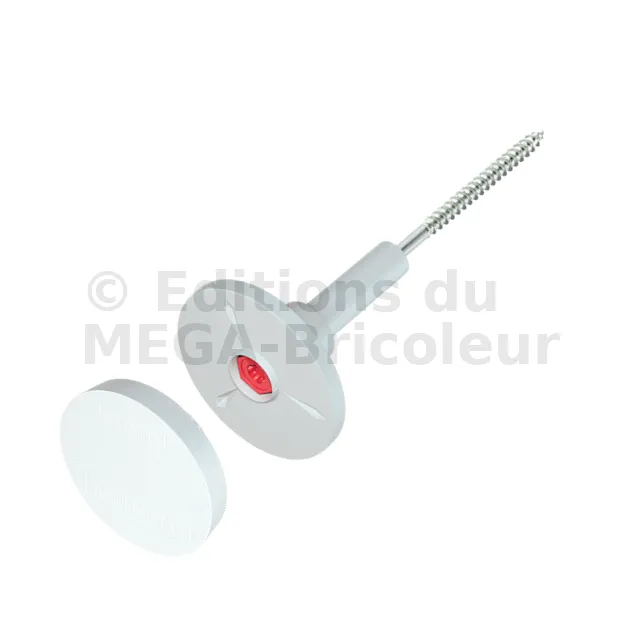

Cheville d’isolation à visser pour fixer le polystyrène sur le SUPPORT EN BOIS - diamètre 6mm - Réf. DRIVE-S-06300(100)

bientôt DISPO
Expédition dans moins de 14 jours.
232€01
  HT  / Boîte de 100 pièces
(278.41 € TTC)
    • 300mm
    • Boite de 100 pièces
  • Autres choix

  • Référence
    DRIVE-S-06300(100)
  • Fabrication
    Européenne
  • Matériau
    Gaine : Polyamide (PA),
    clou : acier carbone,
    tête du clou : polyamide (PA) avec fibre de verre
  • Marque
    Klimas
  • Support
    Bois C22,
    Contre-plaqué, panneau OSB, panneau de particules de ciment,
    Panneau de fibres de ciment
  • Conductivité thermique
    0,000[W/K]
  • Epaisseur de l’isolant
    270mm
  • Type d’isolation thermique
    Polystyrene EPS
  • Méthode de montage
    Encastré
  • Protection contre la corrosion
    Zingage
  • Diamètre de la fixation (dk)
    6mm
  • Diamètre de la plaque (Dk)
    60mm
  • Rigidité de la plaque
    0,60[kN/mm]
  • Homologation DIBt allemand
    Z-9.1-875
  • Agrément (PL)
    ITB-KOT-2019/0913 (wyd. 1)
  • Conception innovante : facilite et accélère l’installation du polystyrène sur un support en bois.
  • Disque polystyrène : supprime la création de ponts thermiques sur la façade et améliore l’esthétique de la jonction.
  • Empreinte TX 40 : assemblage sans marteau grâce à la fixation par vissage.
  • Clou avec filetage pour le bois : installation sûre.

Substrat approprié

  • Bois C22,
  • Panneau OSB, contre-plaqué, panneau de particules de ciment,
  • Panneau de fibres de ciment.

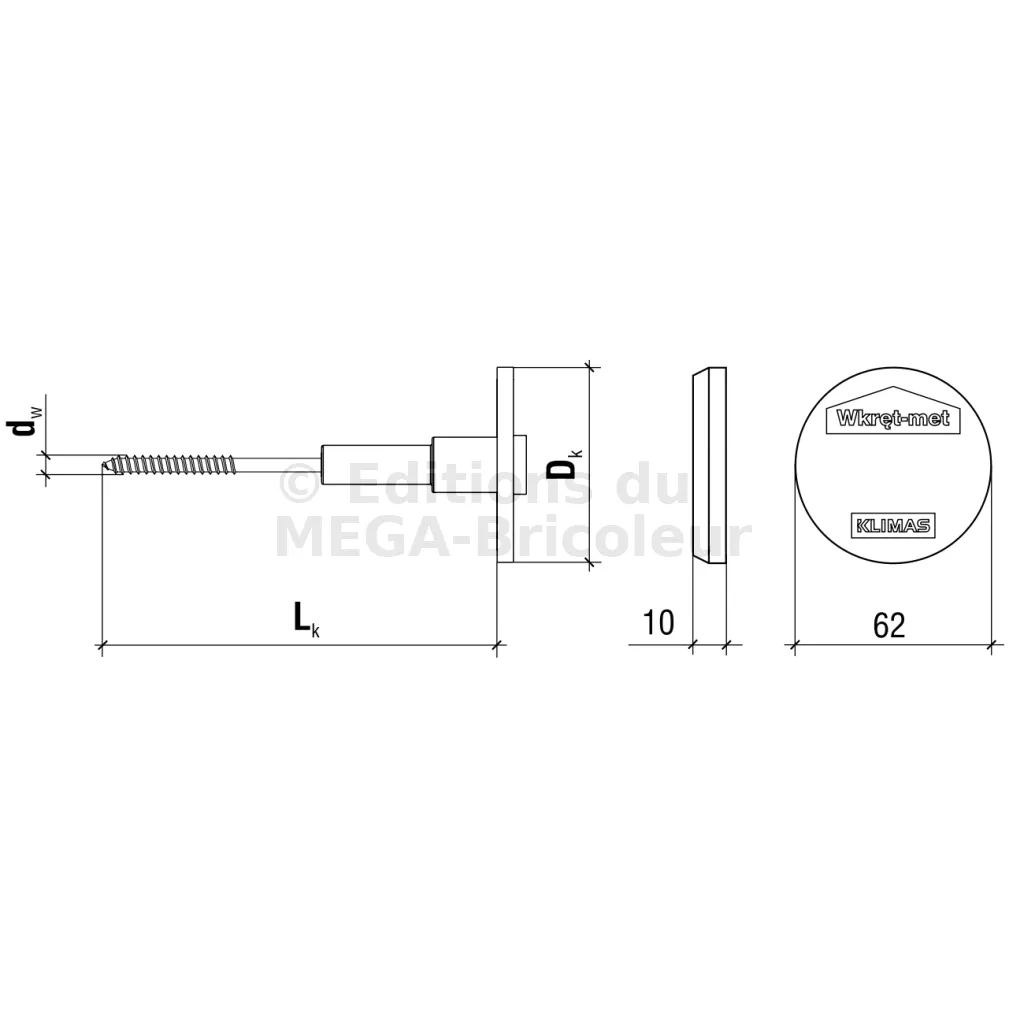

Dimensions


RéférencesDimensionsÉpaisseur de l’isolation
dk x Lk [mm]
DRIVE-S-06120(100) 6x110 90
DRIVE-S-06140(100) 6x130 110
DRIVE-S-06160(100) 6x150 130
DRIVE-S-06180(100) 6x170 150
DRIVE-S-06200(100) 6x190 170
DRIVE-S-06220(100) 6x210 190
DRIVE-S-06240(100) 6x230 210
DRIVE-S-06260(100) 6x250 230
DRIVE-S-06280(100) 6x270 250
DRIVE-S-06300(100) 6x290 270
DRIVE-S-06320(100) 6x310 290

Résistance de calcul à la traction

Type de substratProfondeur d’ancrage [mm]Résistance de calcul [kN]
Bois C22 - C24 16 1.33
Bois C22 - C24 20 - 40 1.52
Panneau OSB 15 0.84
Panneau de particules de ciment 12 0.37
