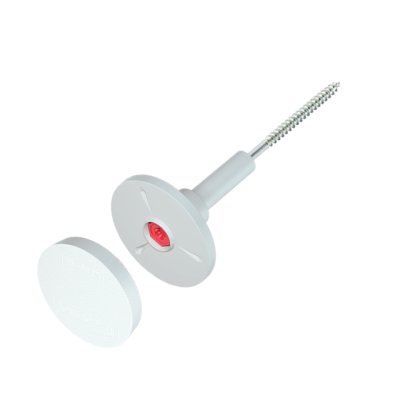

Cheville d’isolation à visser pour fixer le polystyrène sur le SUPPORT EN BOIS - diamètre 6mm - Réf. DRIVE-S-06320(100)
-
RéférenceDRIVE-S-06320(100)
-
FabricationEuropéenne
-
MatériauGaine : Polyamide (PA),
clou : acier carbone,
tête du clou : polyamide (PA) avec fibre de verre -
MarqueKlimas
-
SupportBois C22,
Contre-plaqué, panneau OSB, panneau de particules de ciment,
Panneau de fibres de ciment -
Conductivité thermique0,000[W/K]
-
Epaisseur de l’isolant290mm
-
Type d’isolation thermiquePolystyrene EPS
-
Méthode de montageEncastré
-
Protection contre la corrosionZingage
-
Diamètre de la fixation (dk)6mm
-
Diamètre de la plaque (Dk)60mm
-
Rigidité de la plaque0,60[kN/mm]
-
Homologation DIBt allemandZ-9.1-875
-
Agrément (PL)ITB-KOT-2019/0913 (wyd. 1)
– Conception innovante : facilite et accélère l’installation du polystyrène sur un support en bois.
– Disque polystyrène : supprime la création de ponts thermiques sur la façade et améliore l’esthétique de la jonction.
– Empreinte TX 40 : assemblage sans marteau grâce à la fixation par vissage.
– Clou avec filetage pour le bois : installation sûre.
Substrat approprié
– Bois C22,
– Panneau OSB, contre-plaqué, panneau de particules de ciment,
– Panneau de fibres de ciment.

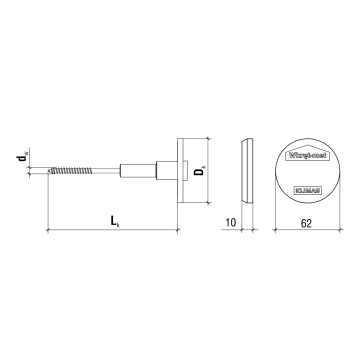

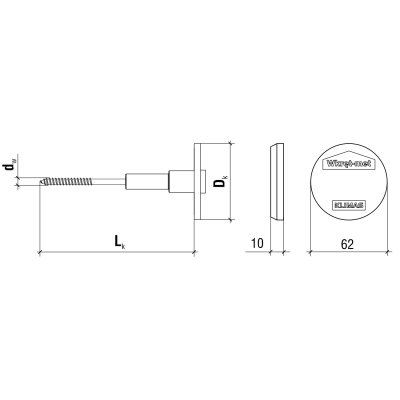

Dimensions

Références | Dimensions | Épaisseur de l’isolation |
---|---|---|
dk x Lk [mm] | ||
DRIVE-S-06120(100) | 6x110 | 90 |
DRIVE-S-06140(100) | 6x130 | 110 |
DRIVE-S-06160(100) | 6x150 | 130 |
DRIVE-S-06180(100) | 6x170 | 150 |
DRIVE-S-06200(100) | 6x190 | 170 |
DRIVE-S-06220(100) | 6x210 | 190 |
DRIVE-S-06240(100) | 6x230 | 210 |
DRIVE-S-06260(100) | 6x250 | 230 |
DRIVE-S-06280(100) | 6x270 | 250 |
DRIVE-S-06300(100) | 6x290 | 270 |
DRIVE-S-06320(100) | 6x310 | 290 |
Résistance de calcul à la traction
Type de substrat | Profondeur d’ancrage [mm] | Résistance de calcul [kN] |
---|---|---|
Bois C22 - C24 | 16 | 1.33 |
Bois C22 - C24 | 20 - 40 | 1.52 |
Panneau OSB | 15 | 0.84 |
Panneau de particules de ciment | 12 | 0.37 |

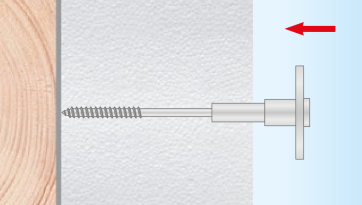

Enfoncez le connecteur
Jusqu’au niveau du substrat.

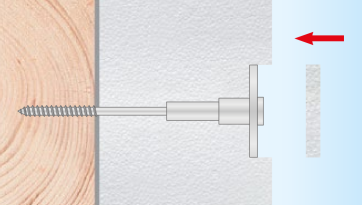

Posez le disque en polystyrène
