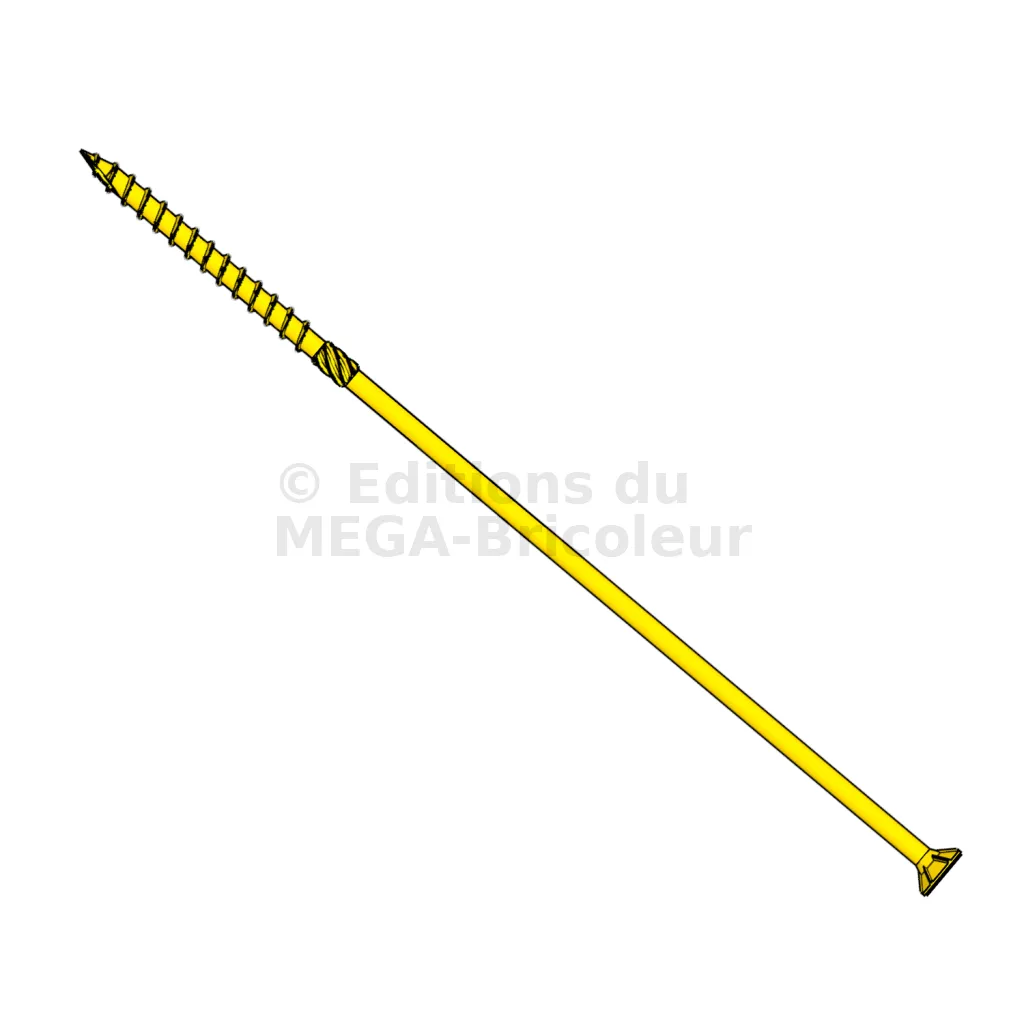

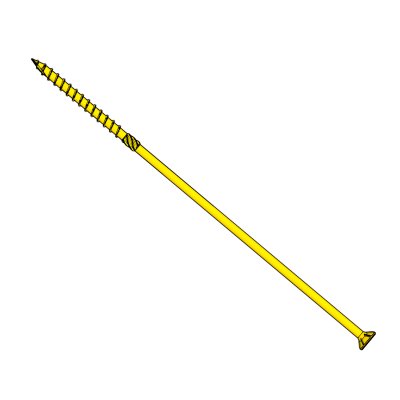

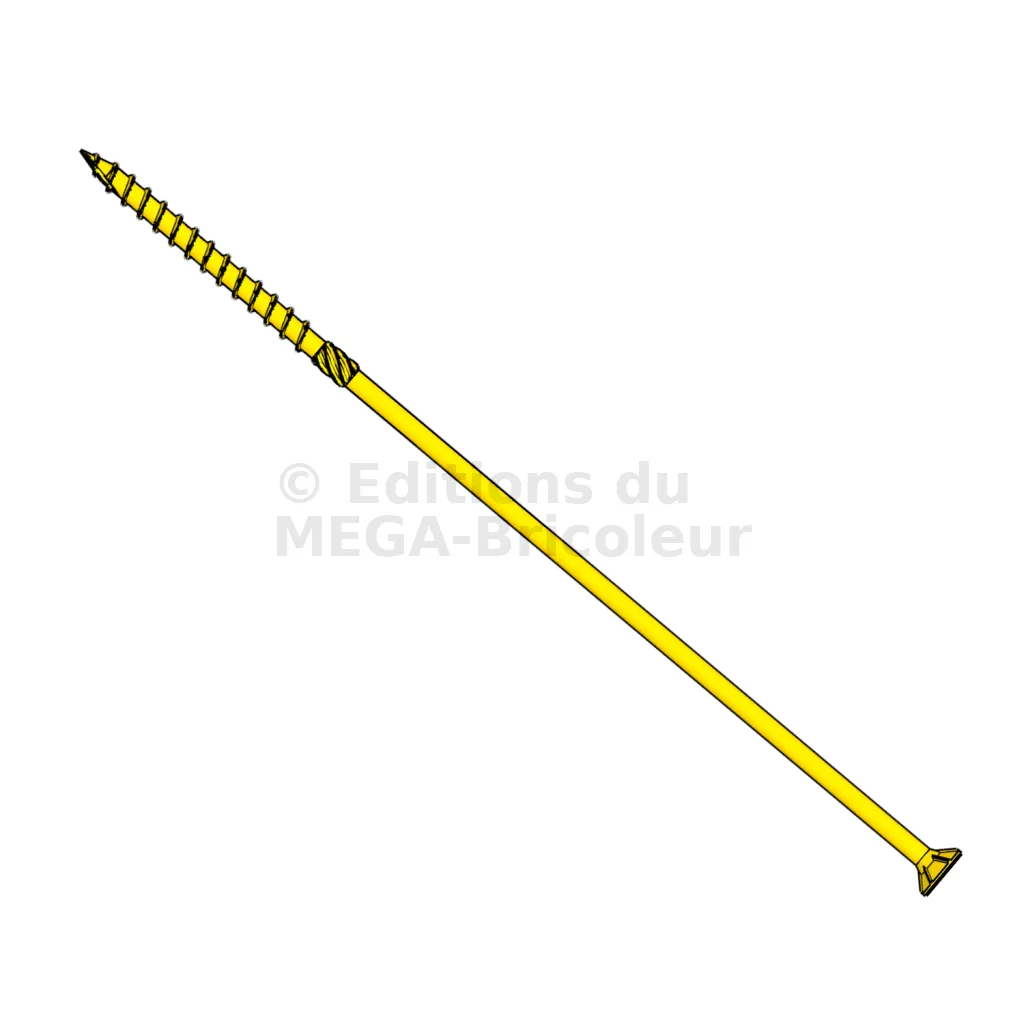

Vis à bois structurelle - tête fraisée - filetage partiel - SWC8.0X300 - Réf. 75363

bientôt DISPO

Expédition dans moins de 7 jours.

77€⁶⁷

HT / Boite de 50 vis

(93.20 € TTC)

Longueur :
- 300mm
Diamètre :
- 8mm
Longueur du filet :
- 80mm
Matériaux :
- ACIER zingué jaune 5 µm, finition bichromatée suivant NF EN ISO 2081
Marque :
- SIMPSON Strong-Tie
Conditionnement :
- Boite de 50 vis
Autres choix

Description
Caractéristiques

Référence

75363
Fabrication

française
Empreinte

T-40
Diamètre de la tête

14.6mm
Epaisseur maximale de la pièce bois à fixer (tfix)

220mm

Vis à bois structurelle tête fraisée - SWC

La vis à bois à filetage partiel et tête fraisée SWC de la gamme Solid-Drive™ est une vis structurelle disponible dans plusieurs dimensions et qui a été développée pour les constructions en CLT et en lamellé collé, ainsi que pour les structures en bois en intérieur.

Avantages

Tête fraisée avec des rainures sous tête pour une finition sans éclat,

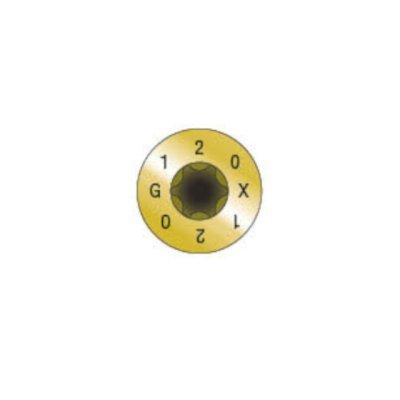

Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
Pointe anti-fendage type 17 pour une meilleure amorce du vissage,
Alésoir réduisant les frottements à l’insertion,
Filet asymétrique à grand pas et cranté pour une meilleure résistance à l’arrachement,
Pré perçage non nécessaire.
Filet secondaire anti-fendage : amorce parfaite même dans les bois durs,
1 embout de vissage Torx livré dans chaque boîte.

Matière

Acier electrozingué jaune 5 µm,
Finition bichromatée suivant NF EN ISO 2081.

Application

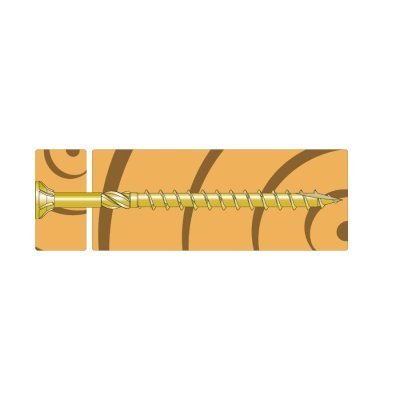

Liaison entre murs CLT, plancher CLT sur mur CLT, panneau CLT sur poutre,
Panneau sur mur, assemblage mi-bois, ossature bois.

Données techniques

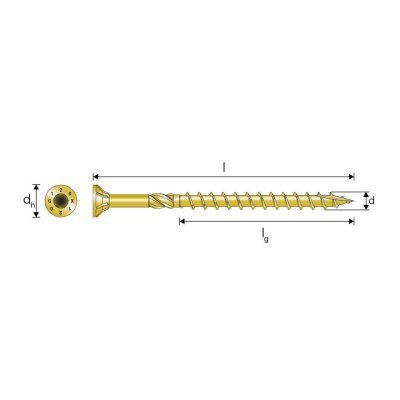

Dimensions

Références		Dimensions [mm]
		d	l	tfix	dh	d1	lg	Embout
SWC6.0X200	75346	6	200	130	11.8	3.8	70	T-30
SWC8.0X80	75352	8	80	30	14.6	5.3	50	T-40
SWC8.0X100	75353	8	100	50	14.6	5.3	50	T-40
SWC8.0X120	75354	8	120	40	14.6	5.3	80	T-40
SWC8.0X140	75355	8	140	60	14.6	5.3	80	T-40
SWC8.0X160	75356	8	160	80	14.6	5.3	80	T-40
SWC8.0X180	75357	8	180	100	14.6	5.3	80	T-40
SWC8.0X200	75358	8	200	120	14.6	5.3	80	T-40
SWC8.0X220	75359	8	220	140	14.6	5.3	80	T-40
SWC8.0X240	75360	8	240	160	14.6	5.3	80	T-40
SWC8.0X260	75361	8	260	180	14.6	5.3	80	T-40
SWC8.0X280	75362	8	280	200	14.6	5.3	80	T-40
SWC8.0X300	75363	8	300	220	14.6	5.3	80	T-40
SWC8.0X320	75364	8	320	240	14.6	5.3	80	T-40
SWC8.0X340	75365	8	340	260	14.6	5.3	80	T-40
SWC8.0X360	75366	8	360	280	14.6	5.3	80	T-40
SWC8.0X400	75368	8	400	320	14.6	5.3	80	T-40
SWC10.0X120	76917	10	120	70	17.8	6.3	50	T-40
SWC10.0X140	76918	10	140	60	17.8	6.3	80	T-40
SWC10.0X160	75369	10	160	80	17.8	6.3	80	T-40
SWC10.0X180	75370	10	180	100	17.8	6.3	80	T-40
SWC10.0X200	75371	10	200	120	17.8	6.3	80	T-40
SWC10.0X240	75373	10	240	160	17.8	6.3	80	T-40
SWC10.0X260	75374	10	260	180	17.8	6.3	80	T-40
SWC10.0X280	75375	10	280	200	17.8	6.3	80	T-40
SWC10.0X300	75376	10	300	220	17.8	6.3	80	T-40
SWC10.0X320	75377	10	320	240	17.8	6.3	80	T-40
SWC10.0X340	75378	10	340	260	17.8	6.3	80	T-40
SWC10.0X360	75379	10	360	280	17.8	6.3	80	T-40
SWC10.0X400	75381	10	400	320	17.8	6.3	80	T-40

Propriétés caractéristiques

Références	Propriétés caractéristiques
	Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²]	Résistance caractéristique en traction - ftens,k [ftens.k] [kN]	Résistance caractéristique à la torsion - ftor,k [ftor.k] [Nm]	Ratio de torsion
SWC6.0X200	10.5	13	11.9	12.3	11	≥ 1,5
SWC8.0X80	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X100	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X120	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X140	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X160	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X180	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X200	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X220	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X240	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X260	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X280	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X300	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X320	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X340	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X360	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X400	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC10.0X120	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X140	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X160	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X180	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X200	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X240	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X260	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X280	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X300	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X320	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X340	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X360	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X400	43.7	12.2	11.2	33.8	48.9	≥ 1,5
