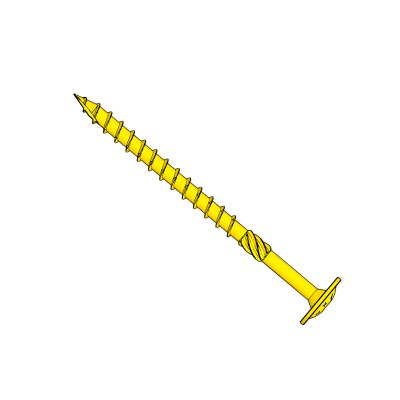

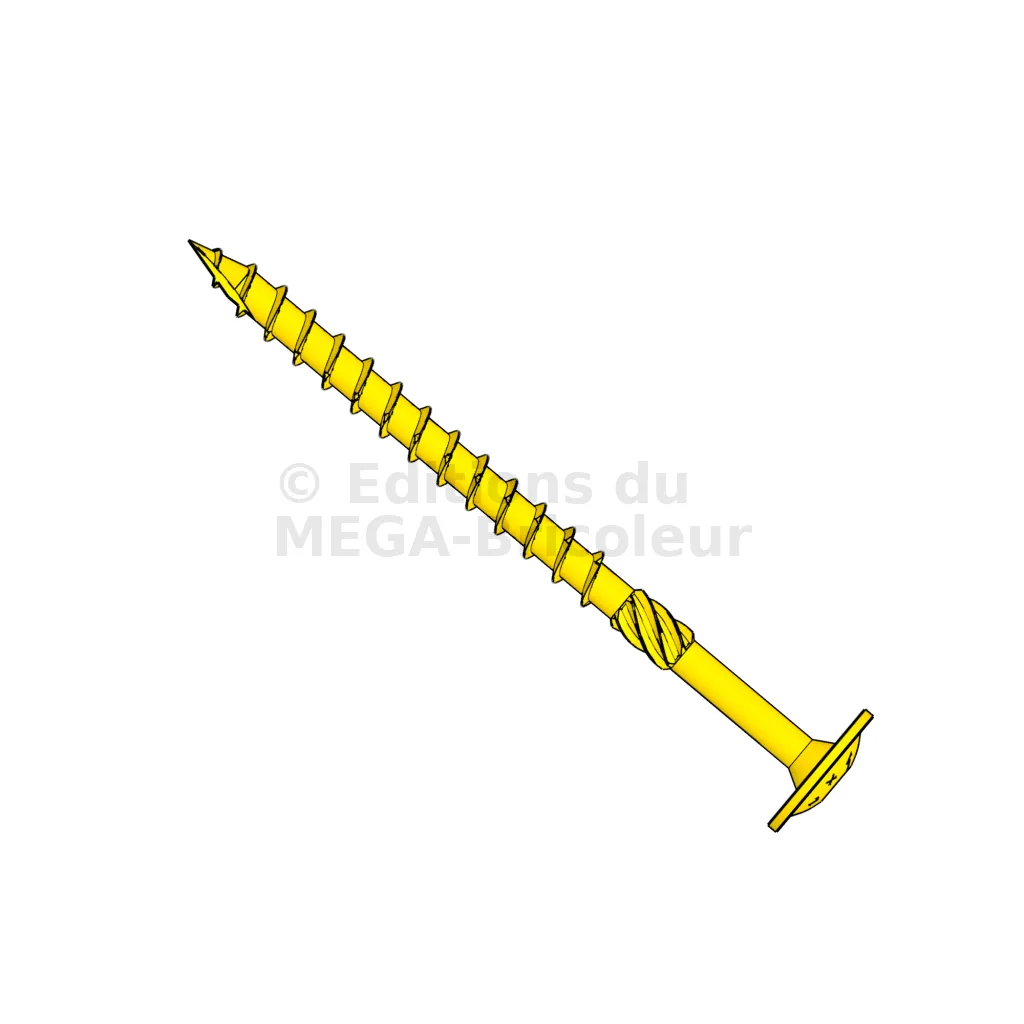

Vis à bois structurelle tête plate - SWW8.0X120 - Réf. 75397

Name: Vis à bois structurelle tête plate - SWW8.0X120
Brand: SIMPSON Strong-Tie
SKU: REF-75397
Price: 26.92 EUR
Availability: PreOrder

bientôt DISPO

Expédition estimée dans 10 jours.

26€⁹²

HT / boite de 50 vis

(32.30 € TTC)

Longueur :
- 120mm
Diamètre :
- 8mm
Styles de tête :
- Tête plate
Longueur du filet :
- 80mm
Matériaux :
- ACIER zingué jaune 5 µm, finition bichromatée suivant NF EN ISO 2081
Marque :
- SIMPSON Strong-Tie
Conditionnement :
- Boite de 50 vis
Autres choix

Description
Caractéristiques

Référence

75397
Fabrication

française
Marque

SIMPSON Strong-Tie
Diamètre de la tête

22.2mm
Empreinte

T-40
Epaisseur maximale de la pièce bois à fixer (tfix)

40mm

Vis à bois structurelle tête plate - SWW

Les vis à bois structurelle filetage partiel à tête plate SWW de la gamme Solid-Drive™ sont des vis structurelles disponibles en plusieurs dimensions et conçues pour les structures en CLT ou en lamellé-collé, ainsi que pour toutes vos structures bois en intérieur.

Avantages

Tête large pour une forte résistance à la traversée de la tête,
Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
Acier zingué jaune pour une utilisation en intérieur et en environnement sec,
Pointe anti-fendage type 17 pour une meilleure amorce du vissage,
Filet asymétrique à grand pas et cranté pour une meilleure résistance à l’arrachement,
Alésoir réduisant les frottements à l’insertion,
Pré perçage non nécessaire
Filet secondaire anti-fendage : amorce parfaite même dans les bois durs
1 embout de vissage Torx livré dans chaque boîte.

Matière

Acier électrozingué jaune 5 µm,
Finition bichromatée suivant NF EN ISO 2081.

Applications

Liaison entre murs CLT, plancher CLT sur mur CLT, panneau CLT sur poutre,
Panneau sur mur, assemblage mi-bois, ossature bois.

Dimensions

Références		Dimensions des fixations [mm]
		d	l	tfix	dh	d1	lg	Embout
SWW6.0X60	75382	6	60	20	14	3.8	42	T-30
SWW6.0X80	75383	6	80	30	14	3.8	50	T-30
SWW6.0X100	75384	6	100	30	14	3.8	70	T-30
SWW6.0X120	75385	6	120	60	14	3.8	70	T-30
SWW6.0X140	75386	6	140	70	14	3.8	70	T-30
SWW6.0X160	75387	6	160	90	14	3.8	70	T-30
SWW6.0X180	75388	6	180	110	14	3.8	70	T-30
SWW6.0X200	75389	6	200	130	14	3.8	70	T-30
SWW8.0X80	75395	8	80	30	22.2	5.3	50	T-40
SWW8.0X100	75396	8	100	50	22.2	5.3	50	T-40
SWW8.0X120	75397	8	120	40	22.2	5.3	80	T-40
SWW8.0X140	75398	8	140	60	22.2	5.3	80	T-40
SWW8.0X160	75399	8	160	80	22.2	5.3	80	T-40
SWW8.0X180	75400	8	180	100	22.2	5.3	80	T-40
SWW8.0X200	75401	8	200	120	22.2	5.3	80	T-40
SWW8.0X220	75402	8	220	140	22.2	5.3	80	T-40
SWW8.0X240	75403	8	240	160	22.2	5.3	80	T-40
SWW8.0X260	75404	8	260	180	22.2	5.3	80	T-40
SWW8.0X280	75405	8	280	200	22.2	5.3	80	T-40
SWW8.0X300	75406	8	300	220	22.2	5.3	80	T-40
SWW8.0X320	75407	8	320	240	22.2	5.3	80	T-40
SWW8.0X340	75408	8	340	260	22.2	5.3	80	T-40
SWW8.0X360	75409	8	360	280	22.2	5.3	80	T-40
SWW8.0X400	75411	8	400	320	22.2	5.3	80	T-40
SWW10.0X120	76913	10	120	70	25.9	6.3	50	T-40
SWW10.0X140	76914	10	140	60	25.9	6.3	80	T-40
SWW10.0X160	75412	10	160	80	25.9	6.3	80	T-40
SWW10.0X180	75413	10	180	100	25.9	6.3	80	T-40
SWW10.0X200	75414	10	200	120	25.9	6.3	80	T-40
SWW10.0X220	75415	10	220	140	25.9	6.3	80	T-40
SWW10.0X240	75416	10	240	160	25.9	6.3	80	T-40
SWW10.0X260	75417	10	260	180	25.9	6.3	80	T-40
SWW10.0X280	75418	10	280	200	25.9	6.3	80	T-40
SWW10.0X300	75419	10	300	220	25.9	6.3	80	T-40
SWW10.0X320	75420	10	320	240	25.9	6.3	80	T-40
SWW10.0X340	75421	10	340	260	25.9	6.3	80	T-40
SWW10.0X360	75422	10	360	280	25.9	6.3	80	T-40
SWW10.0X400	75424	10	400	320	25.9	6.3	80	T-40

Propriétés caractéristiques

Références	Propriétés caractéristiques
	Moment d’écoulement plastique caractéristique - My,k [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]	Résistance caractéristique en traction - ftens,k [kN]	Résistance caractéristique à la torsion - ftor,k [Nm]	Rapport de torsion
SWW6.0X60	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X140	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X160	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X180	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X200	10.5	13	16.1	12.3	11	≥ 1,5
SWW8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X160	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X220	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X260	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X280	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X320	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X360	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X400	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW10.0X120	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X140	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X220	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X260	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X280	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X300	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X320	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X340	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X400	43.7	12.2	10.2	33.8	48.9	≥ 1,5
