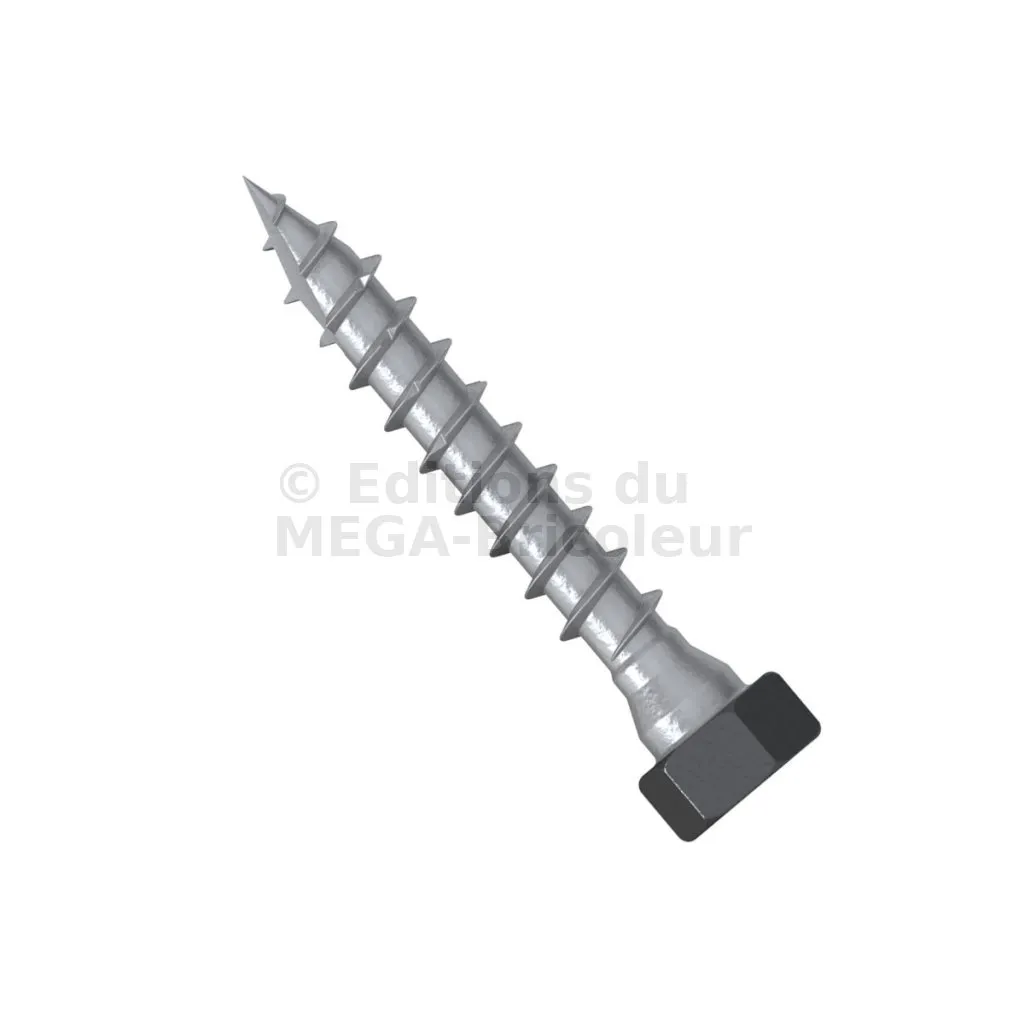

Vis connecteurs acier sur bois - Filet total - Finition noire - Réf. SSH8.0x40PB
-
RéférenceSSH8.0x40PB
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
Longueur du filet32mm
-
Embouts compatiblesT-40
-
Diamètre de la tête13mm
-
hauteur de la tête5.75mm
-
Diamètre sous tête8.2mm
-
Diamètre intérieur filet5.1mm
Vis Connecteurs - Finition noire
La vis bois SSH-PB est une vis de diamètre et longueur idéale pour la fixation de connecteurs de finition noire sur éléments en bois, en intérieur ou extérieur. Elle s’installe dans les perçages gros diamètres, et réduit avantageusement le temps de mise en œuvre sur chantier, en comparaison des solutions classiques de clouage.

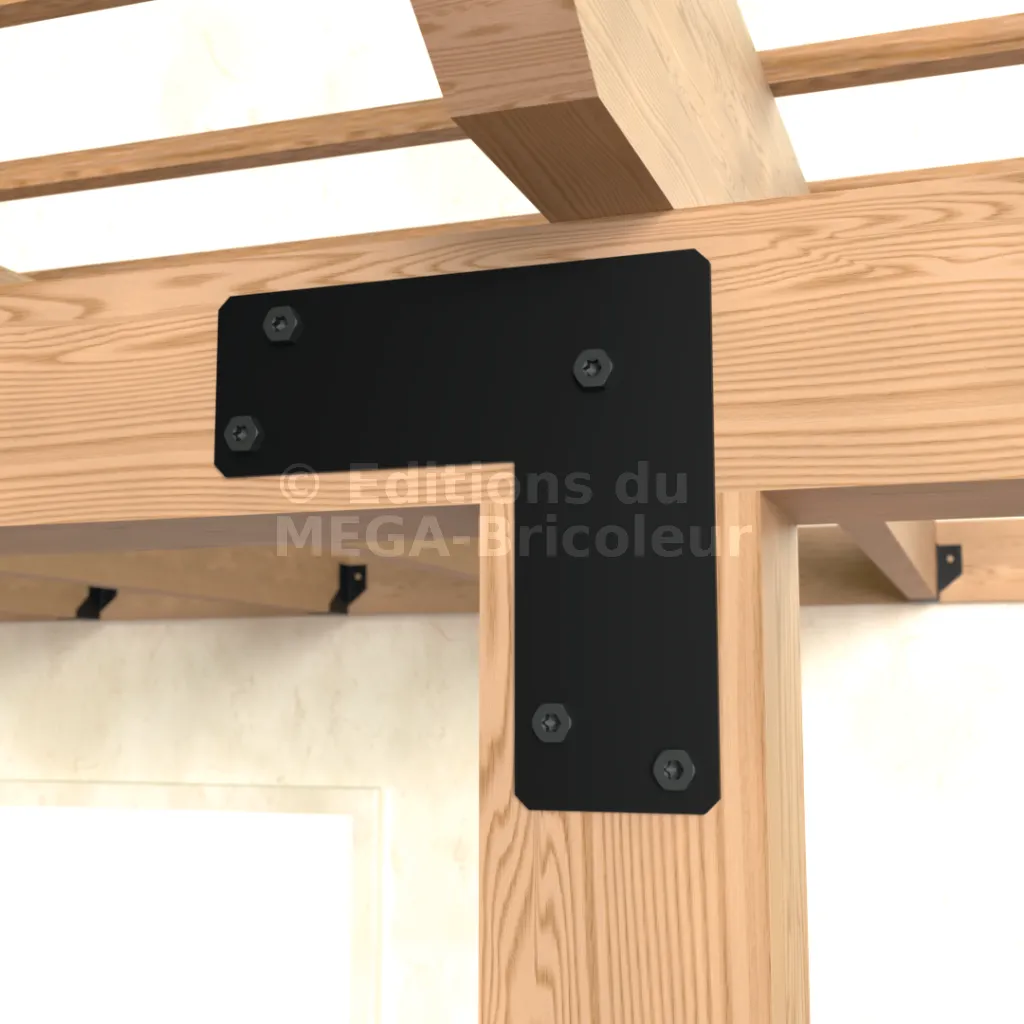

La finition de sa tête noire permet la mise en oeuvre discrète avec les équerres et les connecteurs de finition noire de la gamme Design Series.
Caractéristiques
Matière
- Revêtement Impreg®+ (équivalent à de l’acier galvanisé 55 µm) : durée de vie 15 ans en extérieur, 50 ans en intérieur,
- Finition de la tête en peinture de poudre Polyester Architecture RAL9005.
Avantages

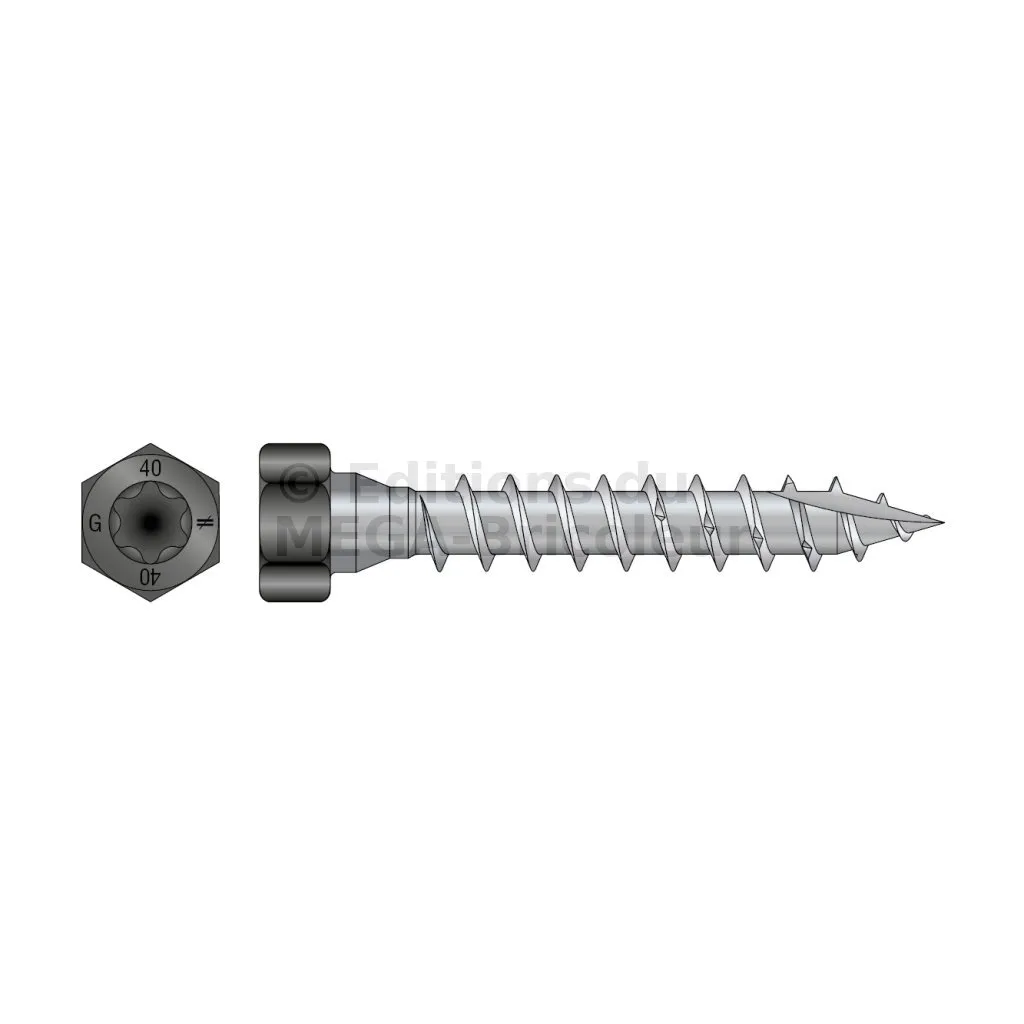

- Tête hexagonale : parfait maintien de la plaque acier sur bois grâce à sa tête large,
- Double cône sous tête : aide au centrage de la vis dans le perçage,
- Alésoir : frottement réduit,
- Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement,
- Pointe anti-fendage type 17 : meilleure amorce du vissage,
- Mise en œuvre simple et rapide, adaptée à toutes visseuse,
- Finition noire, protection supérieure contre la corrosion,
- Testée et certifiée pour une utilisation avec une large gamme de connecteurs et de pieds de poteaux.
Application
Support
- Bois
Domaines d’utilisation
- Fixation de connecteurs de la gamme Design Séries sur bois,
- En intérieur ou extérieur...
Données techniques

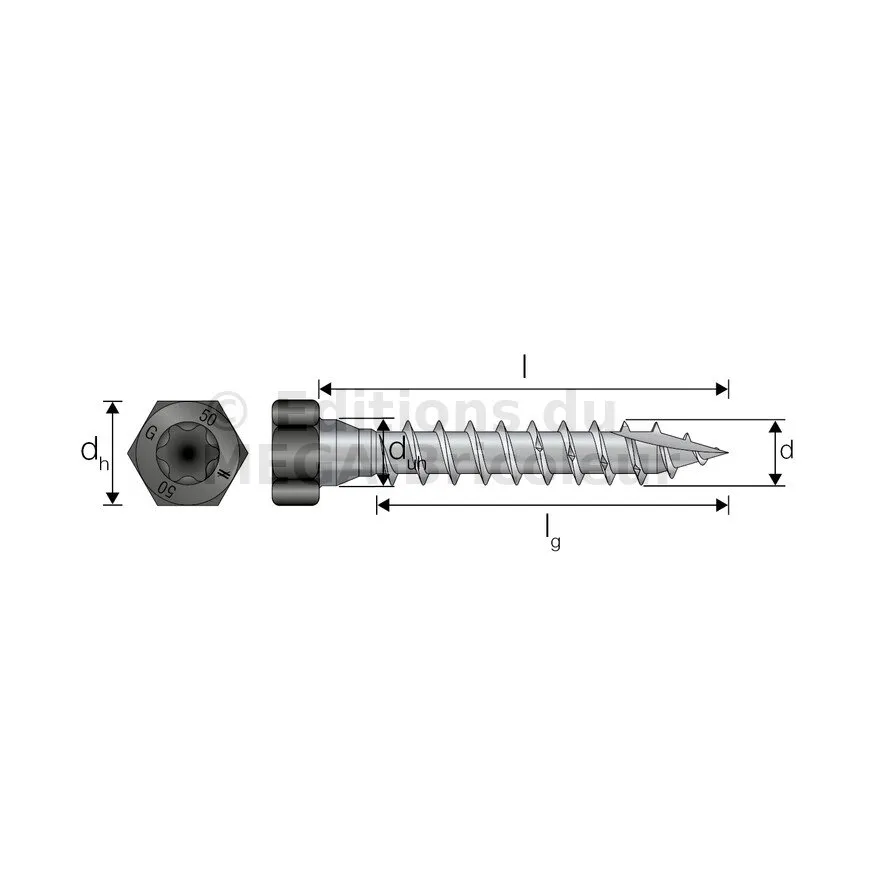

Dimensions
| Références | Code article | Dimensions [mm] | Embout | Filetage | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | d1 | lg | duh | ||||
| SSH8.0X40PB | SSH8.0X40PB | 8 | 40 | 13 | 5.75 | 5.1 | 32 | 8.2 | T-40 | Total |
Propriétés caractéristiques
| Références | Propriétés Caractéristiques | |||||
|---|---|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | Résistance caractéristique en torsion - ftor,k [ftor.k] [Nm] | Ratio de torsion | |
| SSH8.0X40PB | 25.3 | 13.9 | 19.5 | 24.1 | 26.4 | ≥ 1,5 |
Résistances caractéristiques - Acier / Bois
| Références | Résistances Caractéristiques - Acier / Bois C24 | ||||
|---|---|---|---|---|---|
| Rax.st,k [kN] | Cisaillement plaque mince | Cisaillement plaque épaisse | |||
| Rv,0,st,k [kN] | Rv,90,st,k [kN] | Rv,0,st,k [kN] | Rv,90,st,k [kN] | ||
| SSH8.0X40PB | 4 | 2.3 | 2.3 | 4.3 | 4.3 |

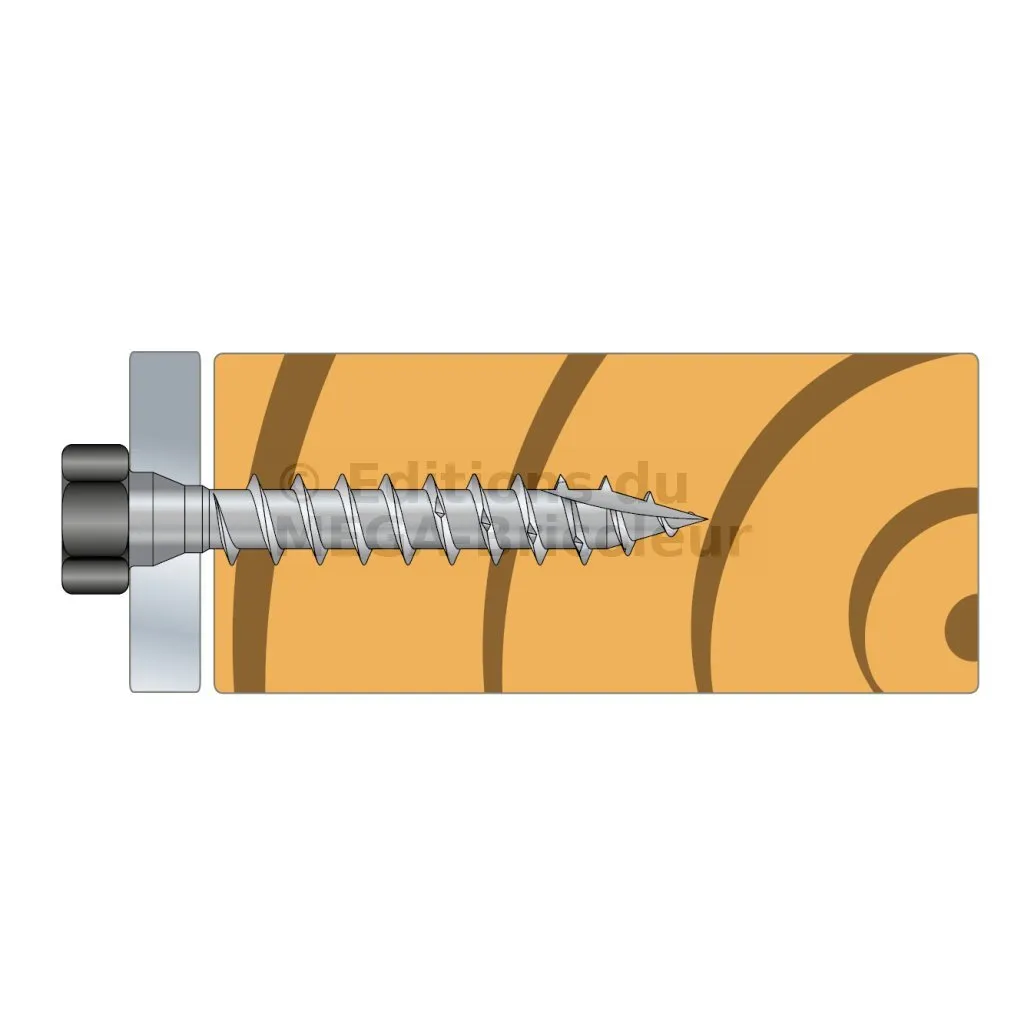

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5 x d) pour les configurations suivantes :
Axe de l’effort à 0° du fil des/du bois Rv,0°,k
Axe de l’effort à 90° du fil des/du bois Rv,90°,k
Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse.
L’hypothèse de pré-perçage pour le calcul des charges et des distances minimum est validée.
