Sabots à ailes extérieures, gamme MF, pour Mini fixe panne - Réf. MF165/38/1.5

EN STOCK
Expédition immédiate disponible pour 30 unité(s).
1€20
  HT  / sabot
(1.44 € TTC)
    • 63,5mm
    • 38mm
    • 1 pièce
  • Autres choix

  • Référence
    MF165/38/1.5
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Fabrication
    française
  • Hauteur minimale du bois porté
    63.5mm
  • Hauteur maximale du bois porté
    95mm
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    45mm
  • Epaisseur
    1,5mm
  • Largeur (D)
    35mm
  • Profondeur (F)
    46.5mm
  • Perçages sur porteur Ø5 [mm]
    6
  • Perçages sur porteur Ø11 [mm]
    2
  • Perçages sur porté Ø5 [mm]
    6
  • Fixation BOIS/BOIS - clouage total
    Porteur : 6 ; Porté : 6 ; type : pointes annelées Ø4,0 x 35mm
  • Fixation sur BÉTON ou ACIER
    Porteur : 2, Support béton : Ancrage mécanique WA M10-78/5 ou Ancrage chimique tige filetée Ø10 mm : LMAS M10-130 avec résine AT-HP et support métallique : boulons Ø10 mm

Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne

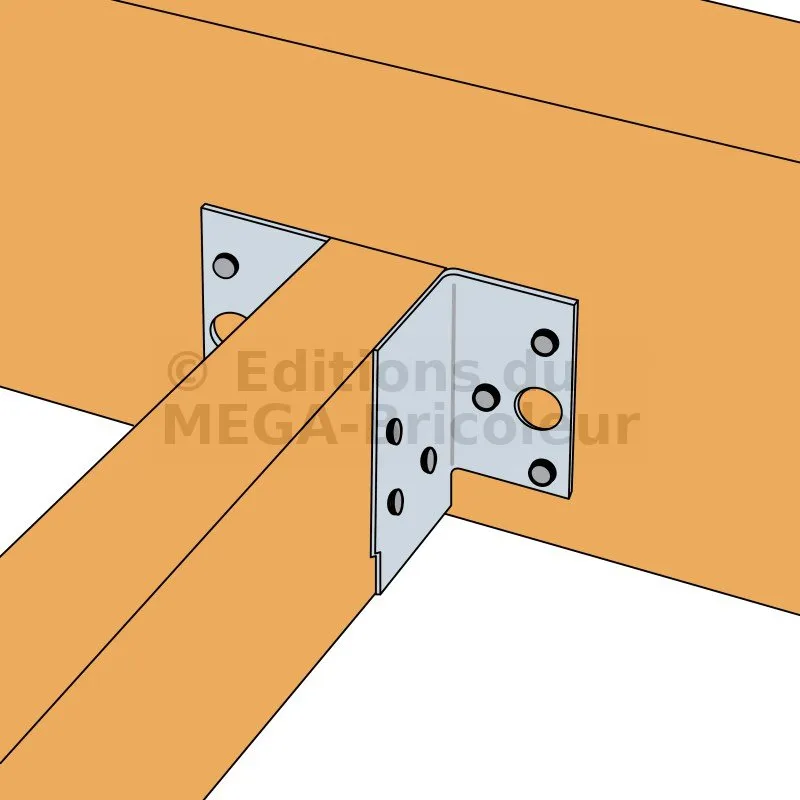

Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages :

  • Encombrement faible,
  • Adapté au petite section.
  • Largeurs au choix selon les plages indiquées...

Applications

Support :

  • Porteur : bois massif, bois composite, bois lamellé collé.
  • Porté : bois massif, bois composite, bois lamellé collé.

Domaines d’utilisation :

  • Solivettes, pannes,
  • Faux plafonds, planchers, terrasses,
  • Greniers,
  • Étagères de garage...

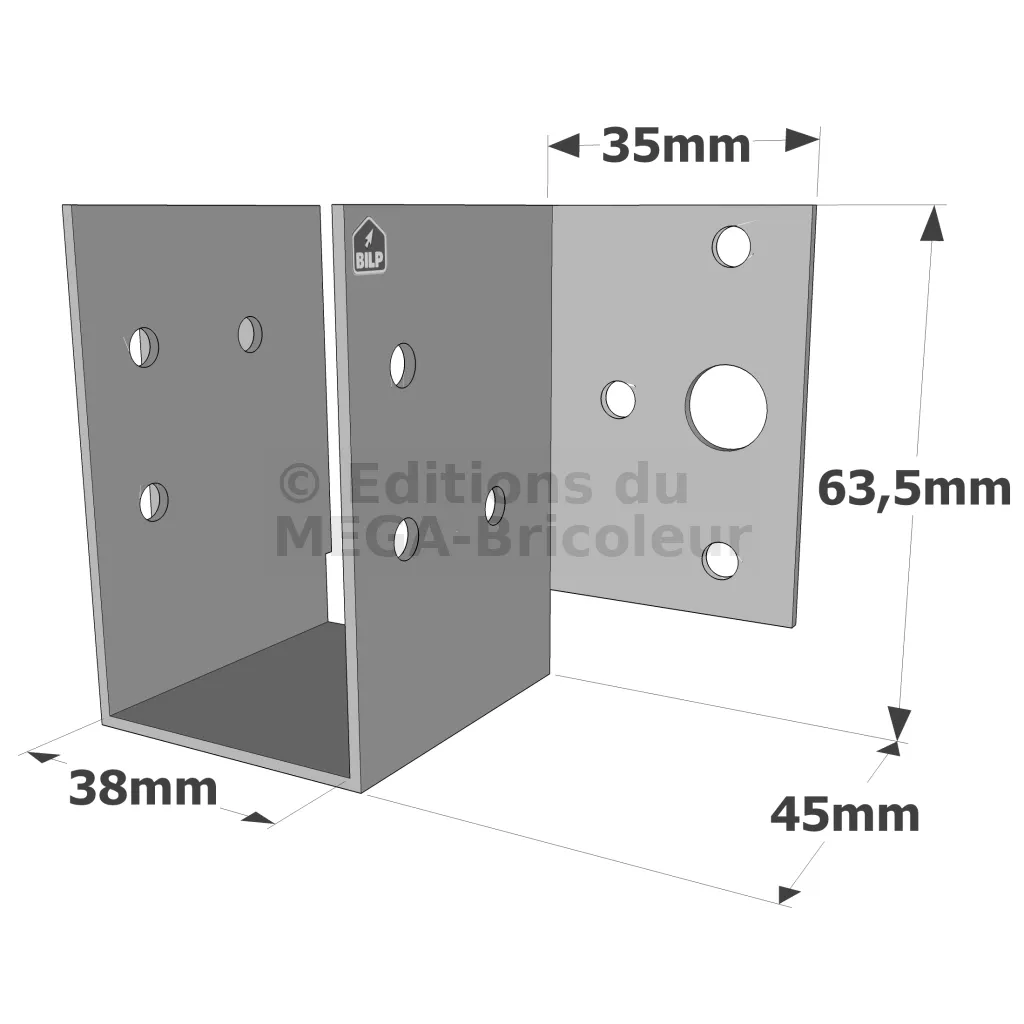

Dimensions


Dimensions poutreDimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur
Références Min. Max. A B C D F t Ø5 [mm] Ø11 [mm] Ø5 [mm]
MF165/38/1.5 64 95 38 63.5 45 35 46.5 1.5 6 2 6
MF180/38/1.5 71 107 38 71 45 35 46.5 1.5 6 2 6
MF200/38/1.5 81 122 38 81 45 35 46.5 1.5 8 2 6
MF165/50/1.5 58 86 50 57.5 45 35 46.5 1.5 6 2 6
MF180/50/1.5 65 98 50 65 45 35 46.5 1.5 6 2 6
MF200/50/1.5 75 113 50 75 45 35 46.5 1.5 8 2 6
MF180/60/1.5 60 90 60 60 45 35 46.5 1.5 6 2 6
MF200/60/1.5 70 105 60 70 45 35 46.5 1.5 8 2 6

Valeurs caractéristiques - Solive sur poutre - Clouage total
FixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Références Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
MF165/38/1.5 6 6 5.3 - 3.7 -
MF180/38/1.5 6 6 5.3 - 3.7 -
MF200/38/1.5 8 6 6.9 - 3.7 -
MF165/50/1.5 6 6 4.6 - 3.7 -
MF180/50/1.5 6 6 4.6 - 3.7 -
MF200/50/1.5 8 6 6.3 - 3.7 -
MF180/60/1.5 6 6 4 6.2 3.7 4.9
MF200/60/1.5 8 6 5.7 8.6 3.7 4.9
