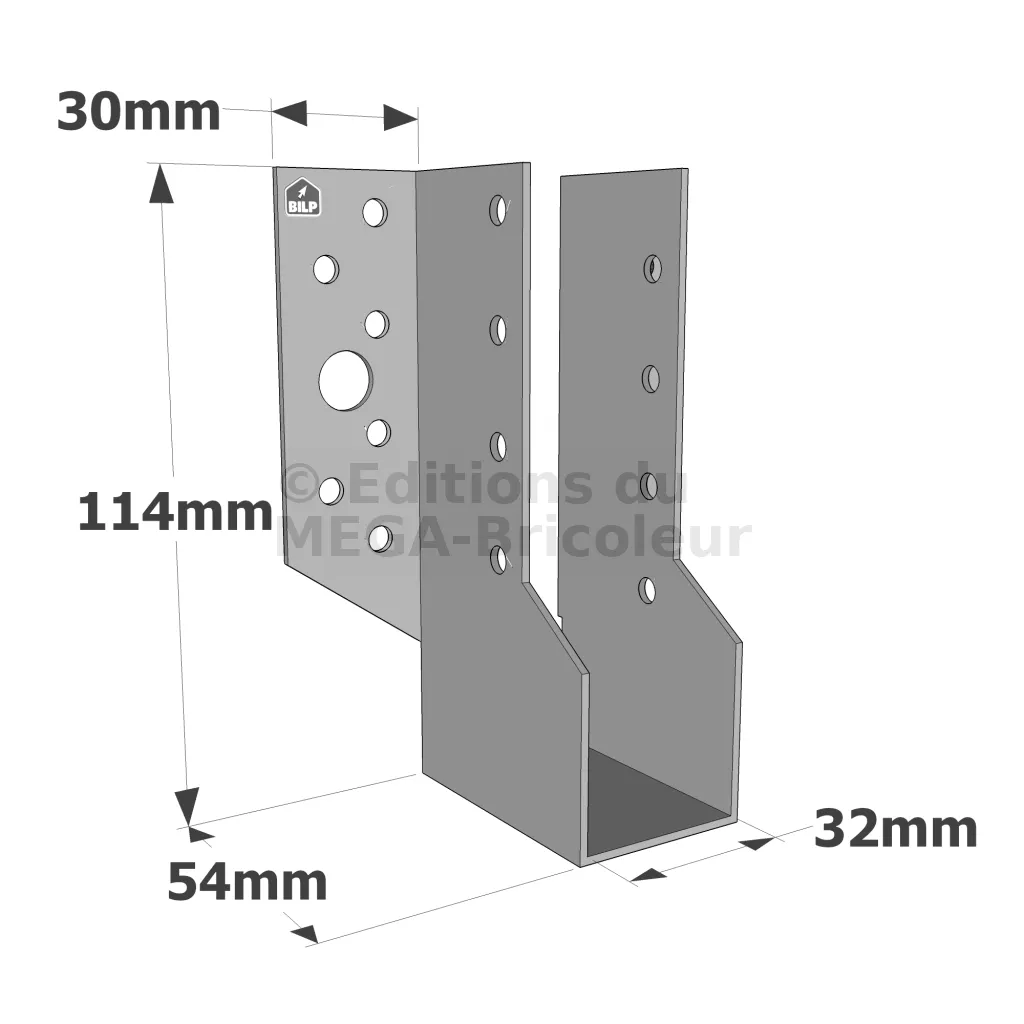

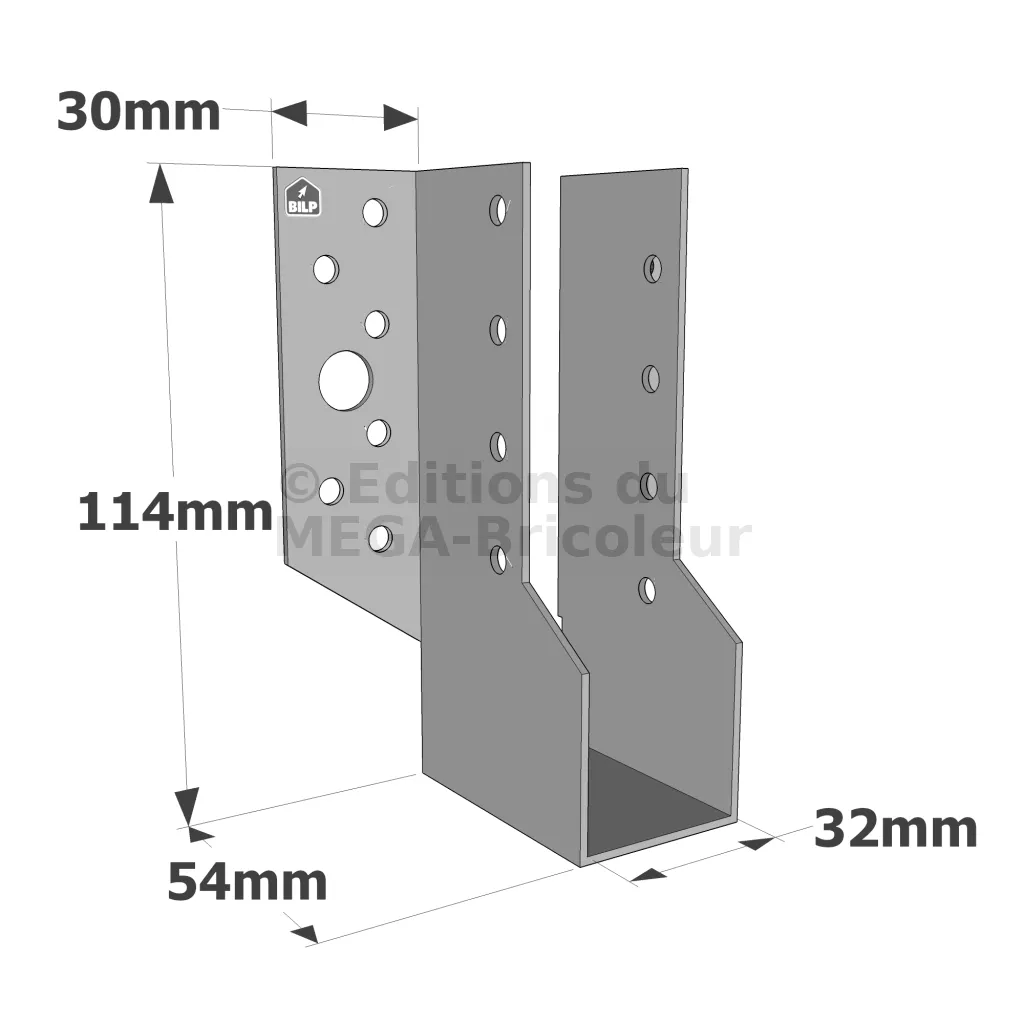

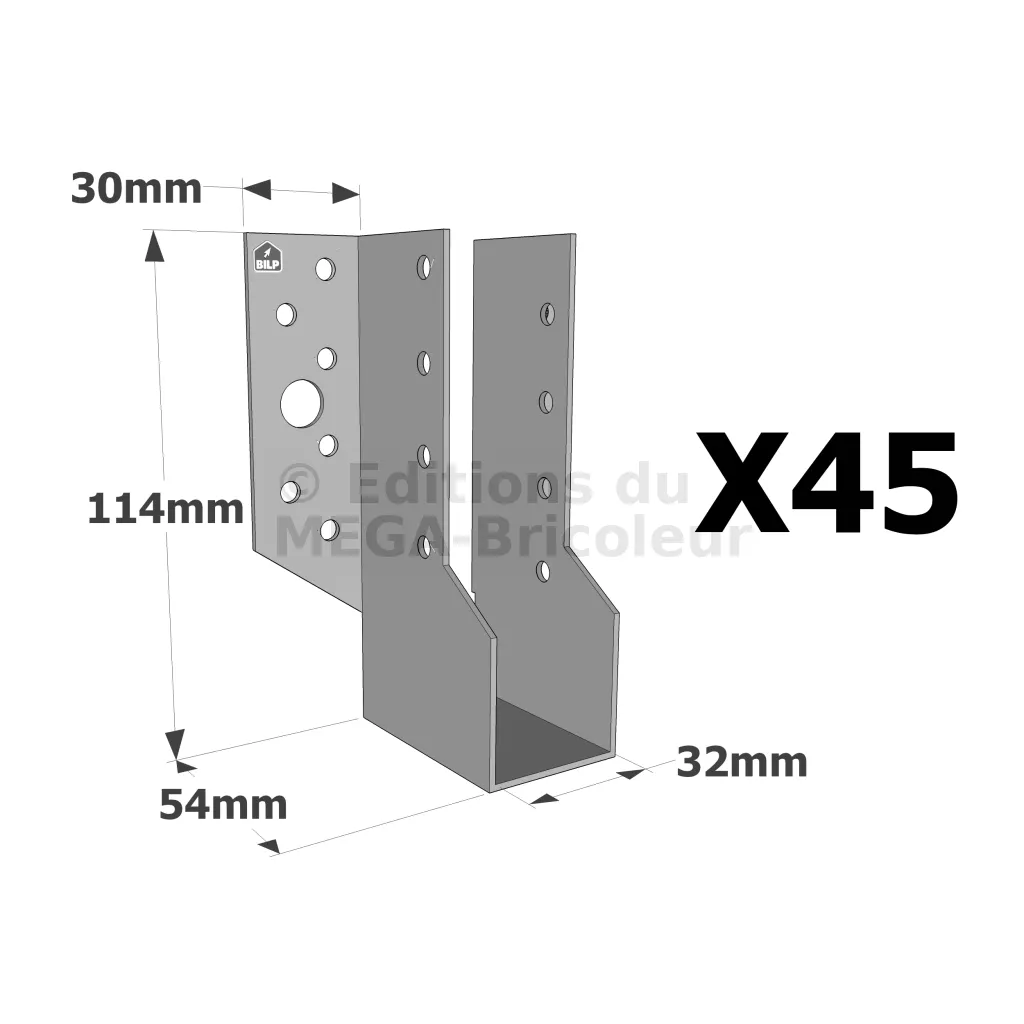

Sabots à ailes extérieures, gamme SBE ECONOMIQUE (épaisseur 1,5mm, profondeur 55mm) - Réf. SBE32/114_45
-
RéférenceSBE32/114_45
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Hauteur maximale du bois porté171mm
-
Hauteur minimale du bois porté126,5mm
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)54mm
-
Profondeur (F)55mm
Mise en oeuvre selon le support
Sur porté :
- Pointes annelées CNA 4.0 x 50 mm.
- Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA 5.0 x 40 mm.
- Vis CSA 5.0 x 35 mm pour les épaisseur inférieures à 60 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA 5.0 x 40 mm.
- Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Support acier :
- Boulons Ø10 mm : Le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage.
Support béton :
- Cheville mécanique Ø 10 : goujon WA M10-78/5.
- Ancrage chimique Ø 10 : résine AT-HP + tige filetée LMAS M10-120/25.
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique Ø 10 : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.
Mise en oeuvre : Installation
Sur bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
Ce sabot a été optimisé pour une installation rapide sur chantier. Il bénéficie de renforts pour plus de rigidité et dispose du marquage CE.
