Goujon d’ancrage FM 753 EVO M8X83/20 - 100 pièces - Réf. 75340B0808300

bientôt DISPO
Expédition dans moins de 7 jours.
0€41
  HT  / goujon
soit 41.33€ pour 100 goujons
(49.60 € TTC)
    • M8
    • 83mm
    • Plate
    • 100 pièces
  • Autres choix

  • Référence
    75340B0808300
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Epaisseur maximale des pièces à fixer (tfix)
    20mm
  • Diamètre maximal pièces à fixer (df)
    9mm
  • Profondeur d’ancrage (hef)
    45mm

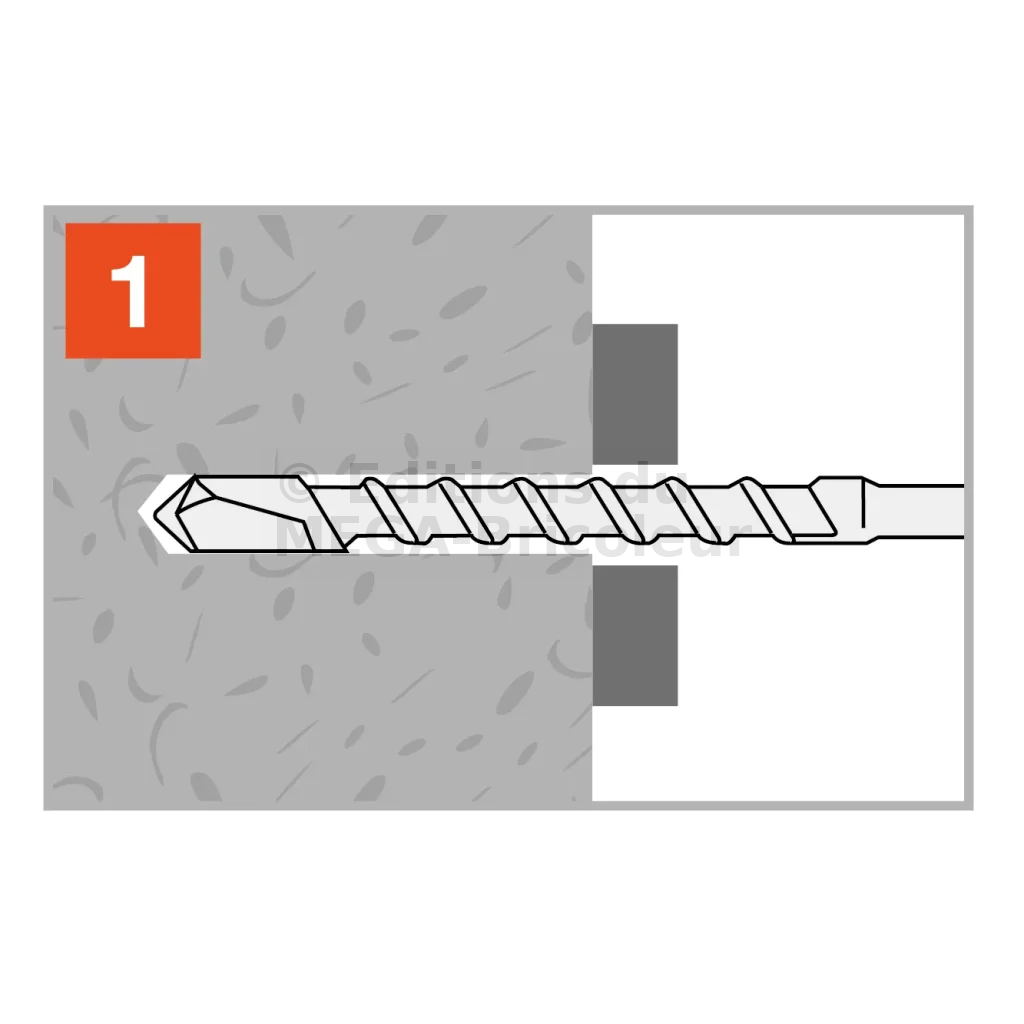

  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    8 x 65mm
  • Diamètre de perçage
    8mm
  • Epaisseur minimale du support [mm]
    100mm
  • Ouverture de clés sur plat (SW)
    13mm

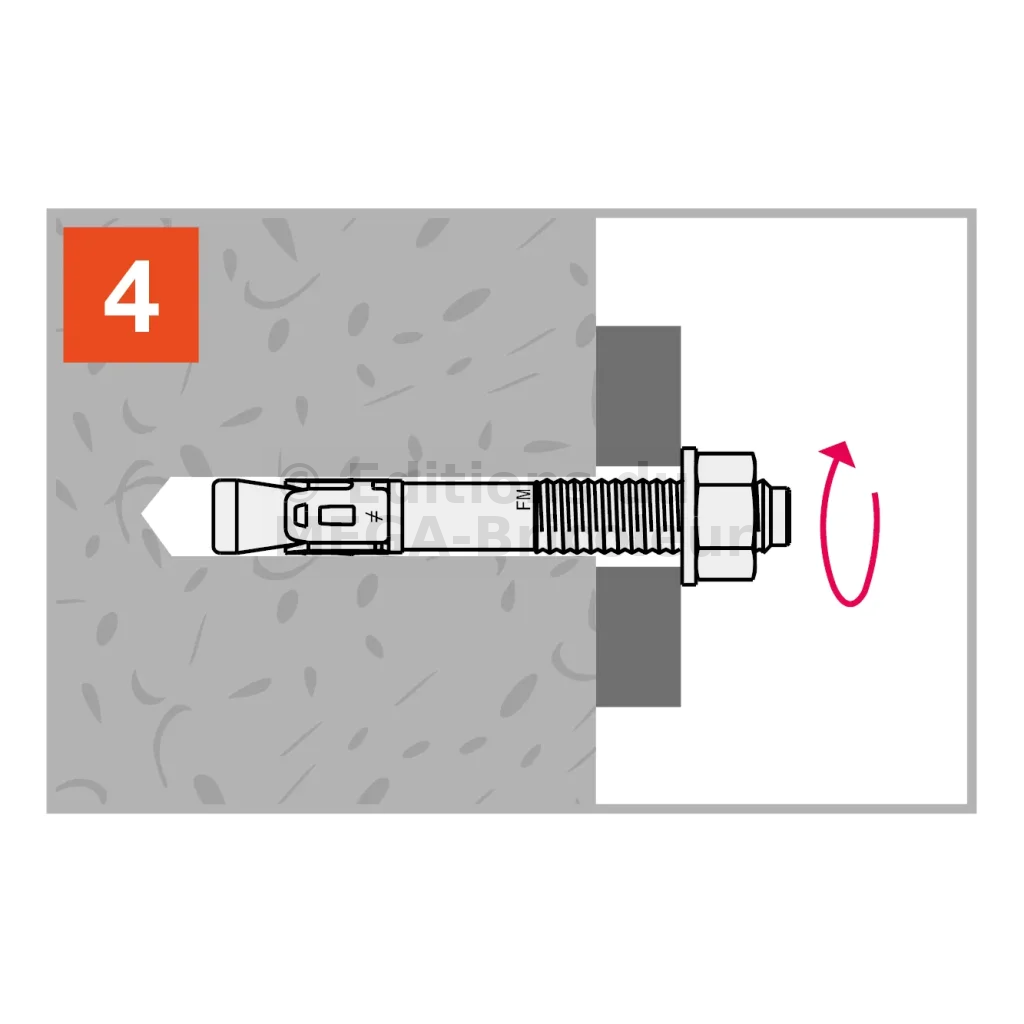

  • Couple de serrage [Nm]
    15

Goujon d’ancrage FM 753 evo

Les goujons d’ancrage FM 753 sont des fixations par expansion sur support béton.

Caractéristiques

Matière

  • Acier électrozingué.

Avantages

  • Distance au bord et entraxes faibles,

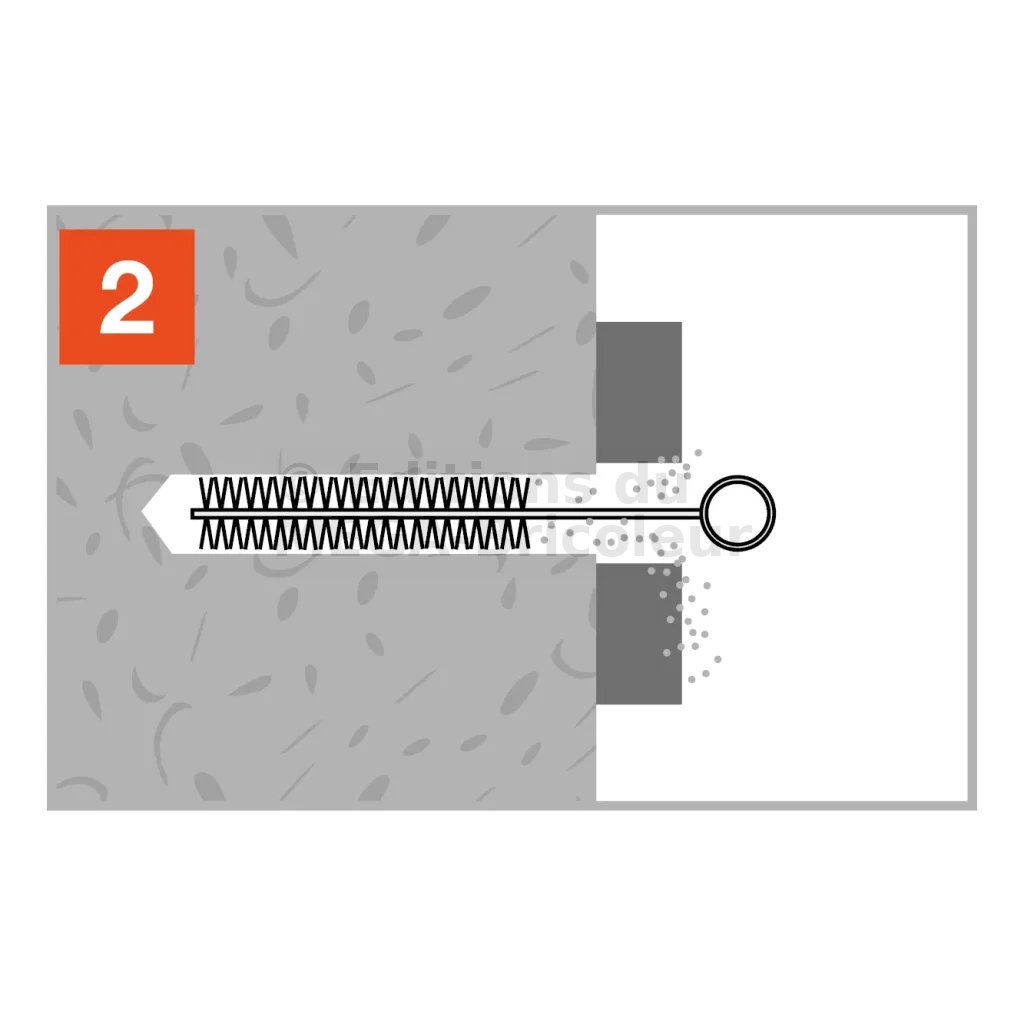

  • Pose simple et rapide : écrou et rondelle prémontés et profondeur d’ancrage réduit ; Ø du filetage = Ø du perçage,

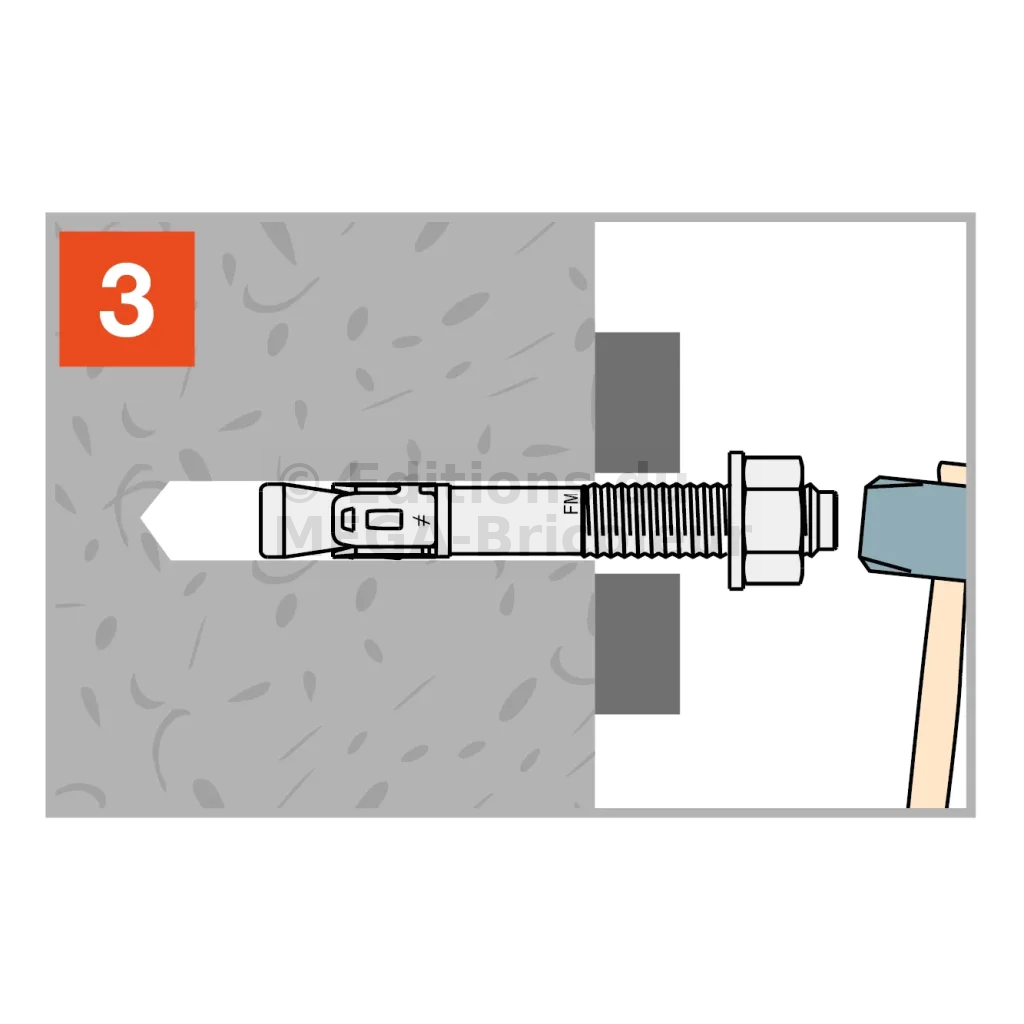

  • Filetage protégé lors de la pose : point de frappe renforcé.
  • Marquage sur tête : identification de la dimensions du goujon après installation.

Application

Domaines d’utilisation

  • Fixation de structure en bois : sabots de charpente, ...
  • Fixation de profils métalliques : garde-corps, consoles et chemins de câbles,
  • Fixation de charges statiques ou quasi-statiques : portails et machines.

Support

  • Béton non fissuré,
  • Pierre naturelle dense

Dimensions

RéférencesDimensions [ØxL]ID1)Epaisseur de la pièce à fixer [tfix]Ø perçage [d0]Prof. mini de perçage [h1]Profondeur d’ancrage [hef]Ø perçage dans pce à fixer [df]Ep. mini du support [hmin]Couple de serrage [Tinst]Ouverture de clé sur plat [SW]Qté par boîte
75340B0604800 M6x48*/** A 3 6 45 30 7 90 8 10 150
75340B0606500 M6x65 B 10 6 55 40 100 8 10 100
75340B0608500 M6x85 C 30 6 55 40 100 8 10 100
75340B0806800 M8x68 B 5 8 65 45 9 100 15 13 100
75340B0807300 M8x73 C 10 8 65 45 100 15 13 100
75340B0808300 M8x83 D 20 8 65 45 100 15 13 100
75340B0809300 M8x93 E 30 8 65 45 100 15 13 100
75340B0810300 M8x103 F 40 8 65 45 100 15 13 100
75340B0811300 M8x113 G 50 8 65 45 100 15 13 100
75340B0813300 M8x133 H 70 8 65 45 100 15 13 100
75340B0816300 M8x163 I 100 8 65 45 100 15 13 50
75340B1007800 M10x78 B 5 10 70 50 12 100 30 17 50
75340B1008300 M10x83 C 10 10 70 50 100 30 17 50
75340B1009300 M10x93 D 20 10 70 50 100 30 17 50
75340B1010300 M10x103 E 30 10 70 50 100 30 17 50
75340B1011300 M10x113 F 40 10 70 50 100 30 17 50
75340B1012300 M10x123 G 50 10 70 50 100 30 17 50
75340B1014300 M10x143 H 70 10 70 50 100 30 17 50
75340B1017300 M10x173 I 100 10 70 50 100 30 17 25
75340B1021300 M10x213 L 140 10 70 50 100 30 17 25
75340B1210400 M12x104 B 5 12 90 65 14 130 50 19 50
75340B1210900 M12x109 C 10 12 90 65 130 50 19 50
75340B1211900 M12x119 D 20 12 90 65 130 50 19 50
75340B1212900 M12x129 E 30 12 90 65 130 50 19 25
75340B1213900 M12x139 F 40 12 90 65 130 50 19 25
75340B1214900 M12x149 G 50 12 90 65 130 50 19 25
75340B1217900 M12x179 H 80 12 90 65 130 50 19 25
75340B1219900 M12x199 I 100 12 90 65 130 50 19 25
75340B1221900 M12x219 L 120 12 90 65 130 50 19 20
75340B1223900 M12x239 M 140 12 90 65 130 50 19 20
75340B1225900 M12x259 N 160 12 90 65 130 50 19 20
75340B1611000 M16x110*/** A 15 16 89 59 18 140 100 24 20
75340B1615100 M16x151 C 30 16 110 80 160 100 24 20
75340B1617100 M16x171 D 50 16 110 80 160 100 24 15
75340B1620100 M16x201 E 80 16 110 80 160 100 24 15
75340B1622100 M16x221 F 100 16 110 80 160 100 24 15
75340B1626100 M16x261 H 140 16 110 80 160 100 24 10

*Série courte avec profondeur d’ancrage réduite

** Non couvert par le marquage CE

1) Marquage d’identification, longueur du produit

Valeurs de calcul - Cheville isolée - Pas de distance aux bords

RéférencesValeurs de calcul - Béton non-fissuré (3) [kN]
Dimensions [ØxL] Traction - NRd (1) Cisaillement - VRd (1-2) [kN] Moment de flexion MRd [Nm]
C20/25 C30/37 C20/25 C30/37
75340B0604800 M6x48*/** 4 4 5.1 5.1 7.3
75340B0606500 M6x65 4 4 5.1 5.1 7.3
75340B0608500 M6x85 4 4 5.1 5.1 7.3
75340B0806800 M8x68 8 8.3 7.9 7.9 21.5
75340B0807300 M8x73 8 8.3 7.9 7.9 21.5
75340B0808300 M8x83 8 8.3 7.9 7.9 21.5
75340B0809300 M8x93 8 8.3 7.9 7.9 21.5
75340B0810300 M8x103 8 8.3 7.9 7.9 21.5
75340B0811300 M8x113 8 8.3 7.9 7.9 21.5
75340B0813300 M8x133 8 8.3 7.9 7.9 21.5
75340B0816300 M8x163 8 8.3 7.9 7.9 21.5
75340B1007800 M10x78 11.6 14.2 11.6 11.6 37.3
75340B1008300 M10x83 11.6 14.2 11.6 11.6 37.3
75340B1009300 M10x93 11.6 14.2 11.6 11.6 37.3
75340B1010300 M10x103 11.6 14.2 11.6 11.6 37.3
75340B1011300 M10x113 11.6 14.2 11.6 11.6 37.3
75340B1012300 M10x123 11.6 14.2 11.6 11.6 37.3
75340B1014300 M10x143 11.6 14.2 11.6 11.6 37.3
75340B1017300 M10x173 11.6 14.2 11.6 11.6 37.3
75340B1021300 M10x213 11.6 14.2 11.6 11.6 37.3
75340B1210400 M12x104 17.2 20.8 20.1 20.1 65.3
75340B1210900 M12x109 17.2 20.8 20.1 20.1 65.3
75340B1211900 M12x119 17.2 20.8 20.1 20.1 65.3
75340B1212900 M12x129 17.2 20.8 20.1 20.1 65.3
75340B1213900 M12x139 17.2 20.8 20.1 20.1 65.3
75340B1214900 M12x149 17.2 20.8 20.1 20.1 65.3
75340B1217900 M12x179 17.2 20.8 20.1 20.1 65.3
75340B1219900 M12x199 17.2 20.8 20.1 20.1 65.3
75340B1221900 M12x219 17.2 20.8 20.1 20.1 65.3
75340B1223900 M12x239 17.2 20.8 20.1 20.1 65.3
75340B1225900 M12x259 17.2 20.8 20.1 20.1 65.3
75340B1611000 M16x110*/** 23.5 27 37.5 37.5 155.3
75340B1615100 M16x151 23.5 27 37.5 37.5 155.3
75340B1617100 M16x171 23.5 27 37.5 37.5 155.3
75340B1620100 M16x201 23.5 27 37.5 37.5 155.3
75340B1622100 M16x221 23.5 27 37.5 37.5 155.3
75340B1626100 M16x261 23.5 27 37.5 37.5 155.3

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Valeurs de calcul - 1 ancrage - Pas de distances aux bords - Profondeur d’ancrage réduite

RéférencesDimensions [ØxL]Profondeur d’ancrage réduite [hef,r]Distance entraxe caractéristique pour hef,r (5) [Scr,red] [mm]Distance au bord caractéristique pour hef,r [Ccr,red] [mm]Distance entraxe mini pour hef,r [Smin,red] [mm]Distance au bord mini pour hef,r [Cmin,red]Valeur design - Traction et cisaillement - FRd [kN]
75340B0604800 M6x48*/** 30 90 45 30 40 2.2
75340B0606500 M6x65 30 90 45 30 40 2.2
75340B0608500 M6x85 30 90 45 30 40 2.2
75340B0806800 M8x68 30 90 45 40 40 2.4
75340B0807300 M8x73 30 90 45 40 40 2.4
75340B0808300 M8x83 30 90 45 40 40 2.4
75340B0809300 M8x93 30 90 45 40 40 2.4
75340B0810300 M8x103 30 90 45 40 40 2.4
75340B0811300 M8x113 30 90 45 40 40 2.4
75340B0813300 M8x133 30 90 45 40 40 2.4
75340B0816300 M8x163 30 90 45 40 40 2.4
75340B1007800 M10x78 35 105 55 50 50 4.7
75340B1008300 M10x83 35 105 55 50 50 4.7
75340B1009300 M10x93 35 105 55 50 50 4.7
75340B1010300 M10x103 35 105 55 50 50 4.7
75340B1011300 M10x113 35 105 55 50 50 4.7
75340B1012300 M10x123 35 105 55 50 50 4.7
75340B1014300 M10x143 35 105 55 50 50 4.7
75340B1017300 M10x173 35 105 55 50 50 4.7
75340B1021300 M10x213 35 105 55 50 50 4.7
75340B1210400 M12x104 50 150 75 70 70 7.2
75340B1210900 M12x109 50 150 75 70 70 7.2
75340B1211900 M12x119 50 150 75 70 70 7.2
75340B1212900 M12x129 50 150 75 70 70 7.2
75340B1213900 M12x139 50 150 75 70 70 7.2
75340B1214900 M12x149 50 150 75 70 70 7.2
75340B1217900 M12x179 50 150 75 70 70 7.2
75340B1219900 M12x199 50 150 75 70 70 7.2
75340B1221900 M12x219 50 150 75 70 70 7.2
75340B1223900 M12x239 50 150 75 70 70 7.2
75340B1225900 M12x259 50 150 75 70 70 7.2
75340B1611000 M16x110*/** 59 180 90 90 90 9.2
75340B1615100 M16x151 59 180 90 90 90 9.2
75340B1617100 M16x171 59 180 90 90 90 9.2
75340B1620100 M16x201 59 180 90 90 90 9.2
75340B1622100 M16x221 59 180 90 90 90 9.2
75340B1626100 M16x261 59 180 90 90 90 9.2

Les valeurs de cisaillement sont valables pour une distance au bord c >10 x hef

Charges de service - Profondeur d’ancrage réduite

RéférencesDimensions [ØxL]Profondeur d’ancrage réduite [hef,r]Distance entraxe caractéristique pour hef,r (5) [Scr,red] [mm]Distance au bord caractéristique pour hef,r [Ccr,red] [mm]Distance entraxe mini pour hef,r [Smin,red] [mm]Distance au bord mini pour hef,r [Cmin,red]Charge de service - Frec [kN]
75340B0604800 M6x48*/** 30 90 45 30 40 1.6
75340B0606500 M6x65 30 90 45 30 40 1.6
75340B0608500 M6x85 30 90 45 30 40 1.6
75340B0806800 M8x68 30 90 45 40 40 1.7
75340B0807300 M8x73 30 90 45 40 40 1.7
75340B0808300 M8x83 30 90 45 40 40 1.7
75340B0809300 M8x93 30 90 45 40 40 1.7
75340B0810300 M8x103 30 90 45 40 40 1.7
75340B0811300 M8x113 30 90 45 40 40 1.7
75340B0813300 M8x133 30 90 45 40 40 1.7
75340B0816300 M8x163 30 90 45 40 40 1.7
75340B1007800 M10x78 35 105 55 50 50 3.4
75340B1008300 M10x83 35 105 55 50 50 3.4
75340B1009300 M10x93 35 105 55 50 50 3.4
75340B1010300 M10x103 35 105 55 50 50 3.4
75340B1011300 M10x113 35 105 55 50 50 3.4
75340B1012300 M10x123 35 105 55 50 50 3.4
75340B1014300 M10x143 35 105 55 50 50 3.4
75340B1017300 M10x173 35 105 55 50 50 3.4
75340B1021300 M10x213 35 105 55 50 50 3.4
75340B1210400 M12x104 50 150 75 70 70 5.2
75340B1210900 M12x109 50 150 75 70 70 5.2
75340B1211900 M12x119 50 150 75 70 70 5.2
75340B1212900 M12x129 50 150 75 70 70 5.2
75340B1213900 M12x139 50 150 75 70 70 5.2
75340B1214900 M12x149 50 150 75 70 70 5.2
75340B1217900 M12x179 50 150 75 70 70 5.2
75340B1219900 M12x199 50 150 75 70 70 5.2
75340B1221900 M12x219 50 150 75 70 70 5.2
75340B1223900 M12x239 50 150 75 70 70 5.2
75340B1225900 M12x259 50 150 75 70 70 5.2
75340B1611000 M16x110*/** 59 180 90 90 90 6.5
75340B1615100 M16x151 59 180 90 90 90 6.5
75340B1617100 M16x171 59 180 90 90 90 6.5
75340B1620100 M16x201 59 180 90 90 90 6.5
75340B1622100 M16x221 59 180 90 90 90 6.5
75340B1626100 M16x261 59 180 90 90 90 6.5

Les charges de services N, V et F proviennent de la valeur ultime moyennée en incluent une coefficient de sécurité γ=4 (cissaillement γ=3).

Les valeurs de cisaillement sont valables pour une distance au bord c>10 x hef.
