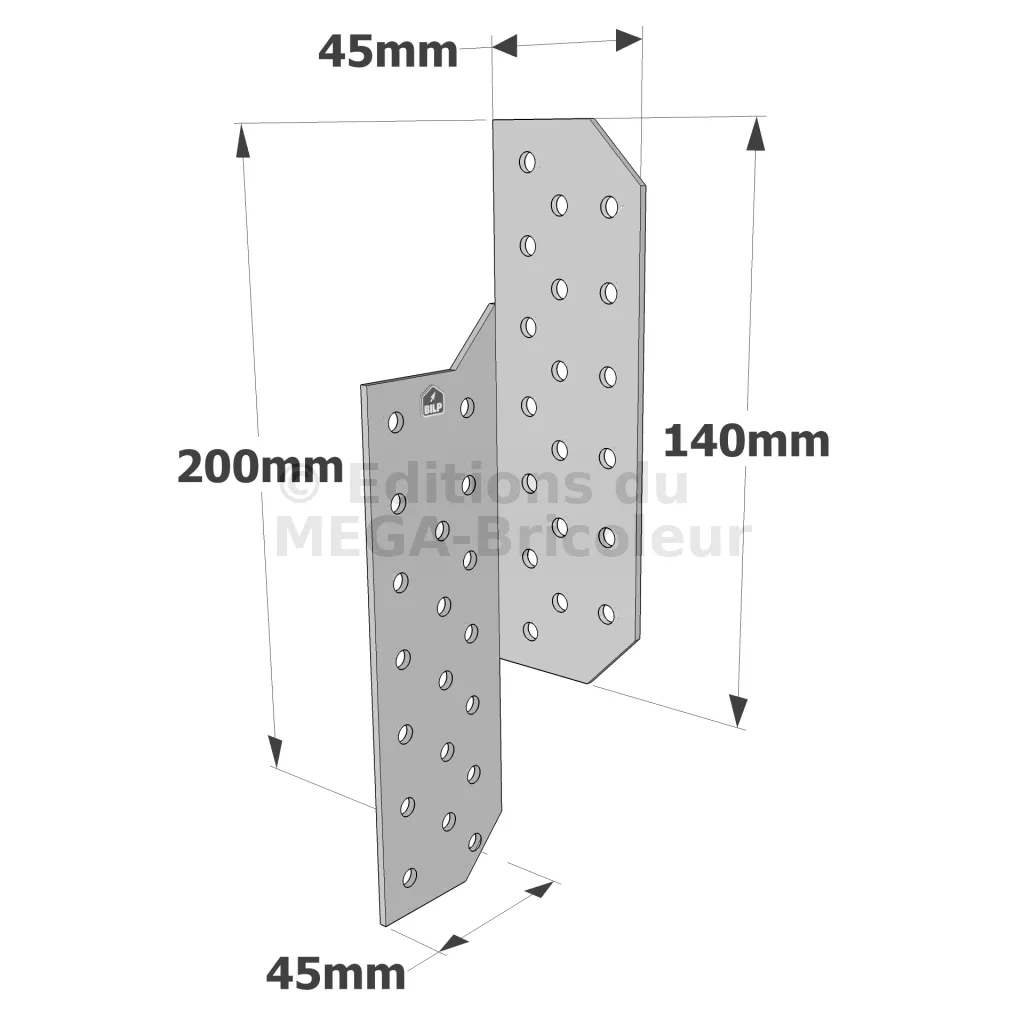

Patte de solivage GAUCHE - 45x200x2mm - Réf. PSG200/45/2

EN STOCK
Expédition immédiate disponible pour 79 unité(s).
1€29
HT  / Patte de solivage
(1.55 € TTC)
    • 45mm
    • Gauche
    • 140mm
    • 1 pièce
  • Autres choix

  • Référence
    PSG200/45/2
  • Fabrication
    française
  • Conditionnement
    1 pièce
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (C)
    45mm
  • Hauteur (B)
    200mm
  • Nombre de pointes par pattes de solivage
    20
  • Epaisseur
    2mm

Patte de solivage

Les pattes de solivage droites et gauches PSD/G permettent d‘assembler deux pièces de bois se chevauchant à 90°.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0137
Agréments techniques : ETE-07/0137

Matière :

  • Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
  • Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages :

  • Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°..

Applications

Support :

  • Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
  • Porté : bois massif, bois lamellé-collé, bois et profilés composites.

Domaines d’utilisation :

  • Fixation d’élément bois se croisant à 90°.

Dimensions et valeurs caractéristiques


logo_menu
logo_menu
RéférencesDimensions [mm]PerçagesNb. pointes par connecteurRésistances caractéristiques [kN]
A B C E Ep. Pointes Boulons CNA4.0x35 CNA4.0x50
Nb. Diamètre Nb. Diamètre R1,k(*) R2,k(*) R1,k(*) R2,k(*)
PSTD180/30/1.5 30 180 30 154 1.5 22 Ø5 2 Ø11 10 8.7 3.8 8.7 4.8
PSTG180/30/1.5 30 180 30 154 1.5 22 Ø5 2 Ø11 10 8.7 3.8 8.7 4.8

Mise en œuvre

Fixations

Sur Bois :
