Équerres nervurées droites - Réf. END100/1.5
- RéférenceEND100/1.5
- FabricationFrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- MarqueSIMPSON Strong-Tie
- Epaisseur1.5mm
- Code EAN3523140922102
- Largeur30mm
- Profondeur71.5mm
- Perçages Aile B1Ø9 - 1Ø9x20
- Perçages Aile A2Ø6.5 - 1Ø6.5x45
Équerres nervurées droites
Les équerres nervurées droites type END ont été entièrement réétudiées pour une plus grande polyvalence dans l‘utilisation qui en est faite.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 mm.
Avantages :
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton,
- Trous oblongs facilitant l’ajustement des assemblages,
- Respecte le DTU36.5,
- Gravure de la résistance sur l’équerre.
Applications
Support :
- Porteur : bois, béton, acier...
- Porté : menuiseries PVC, bois, aluminium, acier...
Domaines d’utilisation :
- Fixation de menuiseries intérieures et extérieures,
- Encadrement de portes et fenêtres,
- Petites ossatures.

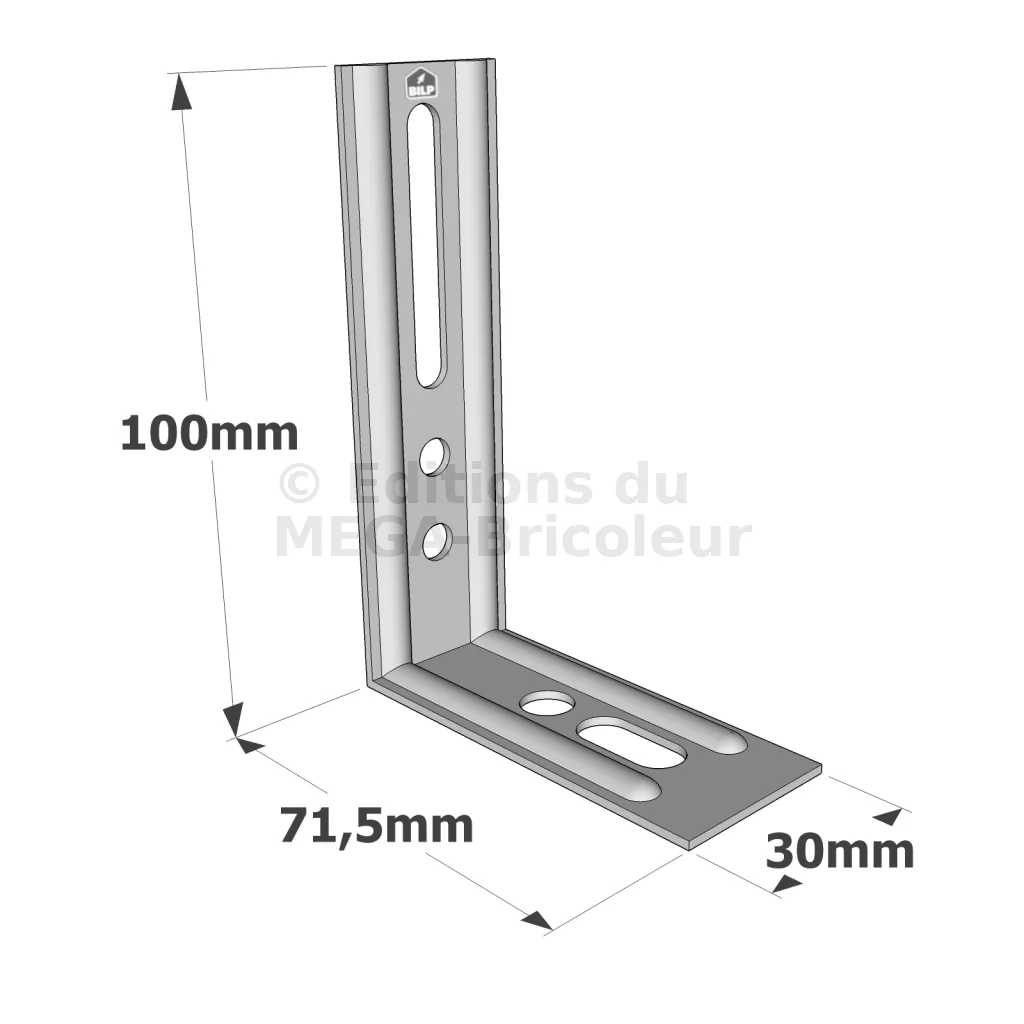

Dimensions et perçages
Par Monsieur Paul
Par Isabelle
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | Valeurs Admissibles suivant DTU36.5 [daN] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø6.5 | Ø6.5x20 | Ø6.5x30 | Ø6.5x45 | Ø9 | Ø9x20 | R1.d | |
| END40/1.5 | 40 | 71.5 | 30 | 1.5 | - | 1 | - | - | 1 | 1 | 14.5 |
| END55/1.5 | 55 | 71.5 | 30 | 1.5 | - | - | 1 | - | 1 | 1 | 14.5 |
| END70/1.5 | 70 | 71.5 | 30 | 1.5 | 1 | - | - | 1 | 1 | 1 | 14.5 |
| END85/1.5 | 85 | 71.5 | 30 | 1.5 | 1 | - | - | 1 | 1 | 1 | 14.5 |
| END100/1.5 | 100 | 71.5 | 30 | 1.5 | 2 | - | - | 1 | 1 | 1 | 14.5 |
| END115/1.5 | 115 | 71.5 | 30 | 1.5 | 3 | - | - | 1 | 1 | 1 | 14.5 |
| END130/1.5 | 130 | 71.5 | 30 | 1.5 | 4 | - | - | 1 | 1 | 1 | 14.5 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA4.0X40 et CNA4.0X35, CNA4.0, CNA4.0, CNA4.0, CNA4.0.
- Vis CSA5.0X25, CSA5.0X35, CSA5.0X40, CSA5.0X50, CSA5.0X80-DE
Sur béton :
- Chevilles à frapper HIPC 8-60/20.
Sur métal :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
