Grande équerre renforcée - Réf. E9S/2.5
-
RéférenceE9S/2.5
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Perçages Aile B8Ø5 et 1Ø11
-
Fixation bois/bois - type poteau/poutre2 équerres ; Aile A : 10 ; Aile B : 8 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
-
Code EAN3523140209890
-
Fixation BOIS/BOIS - clouage total2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 8CNA Ø4.0x35 ou Ø4.0x50 mm
-
Perçages Aile A14Ø5, 1Ø11 et 1Ø11x34

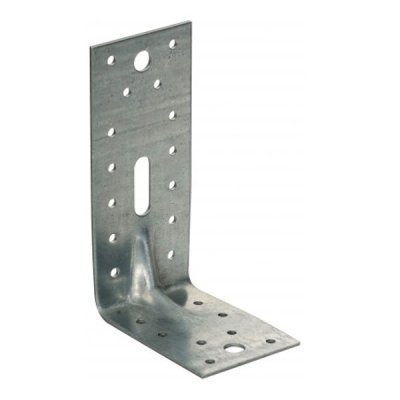

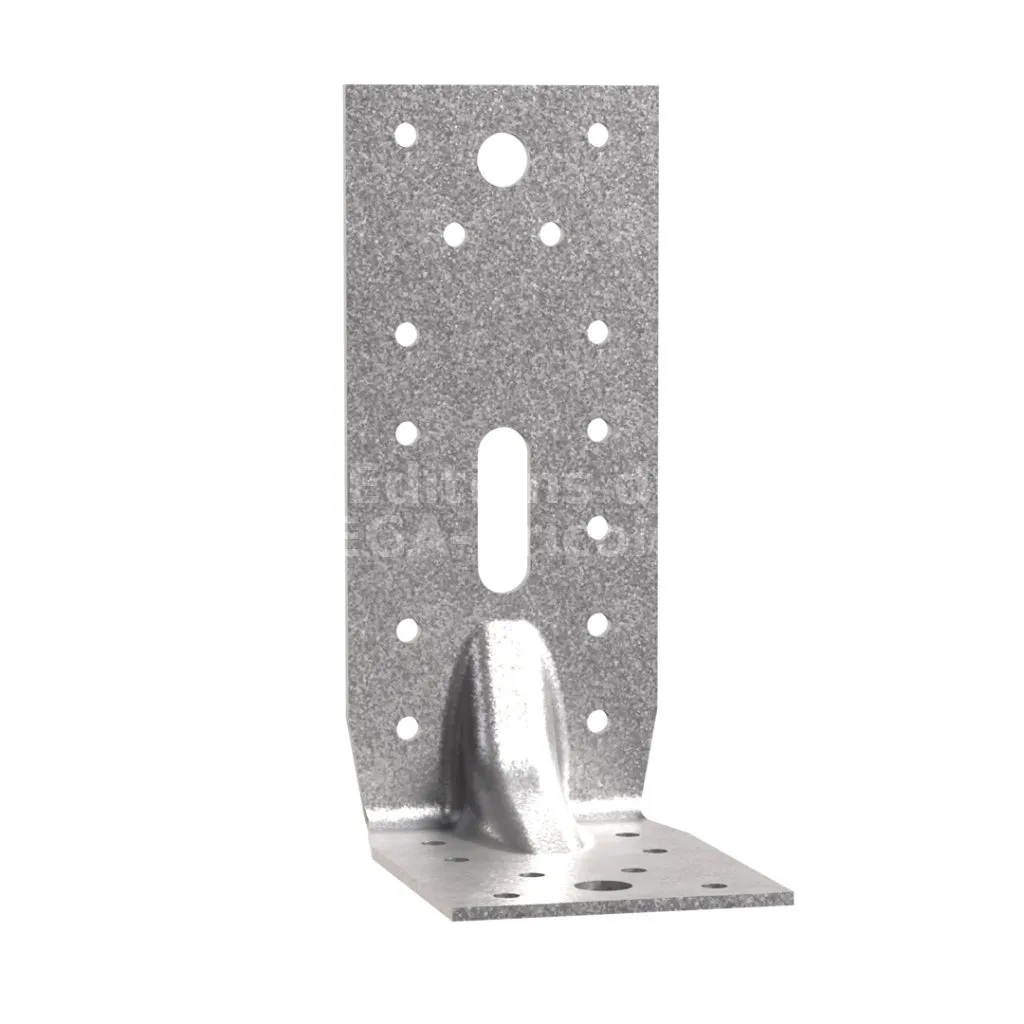

Grande équerre renforcée E9S/2,5
Les équerres renforcées E9S permettent des liaisons structurelles d’élements de charpente ou de montants d’ossature bois en MILIEU HUMIDE.
Caractéristiques
Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;
Matière
– Acier galvanisé S250GD + Z275 suivant NF EN 10346,
– Épaisseur : 2,5 mm.
Avantages
– Grande rigidité,
– Grande variété d’utilisations.
Applications
Support
– Porteur : bois massif, lamellé collé, béton, acier, ...
– Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Domaines d’utilisation
– Fixation de fermettes,
– Lisses et montants de bardage,
– Ancrages de chevrons, consoles, chevêtres, ...
Données techniques

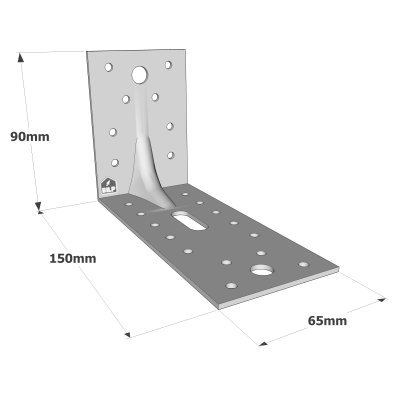

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø11x34 | Ø5 | Ø11 | |
E9S/2,5 | 150 | 90 | 65 | 2.5 | 14 | 1 | 1 | 8 | 1 |
Valeurs caractéristiques simplifiées - Connexion bois sur bois - 2 équerres
Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k* | R2.k = R3.k | |||
Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
E9S/2,5 | 12 | 8 | 4.7 | 7.9 | 8.8 | 11.8 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

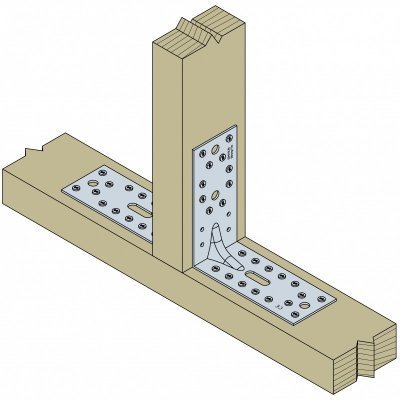

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres
Références | Valeurs caractéristiques - Connexion poteau bois sur poutre | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k* | R2.k = R3.k | |||
Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
E9S/2,5 | 10 | 8 | 2.8 | 4.6 | 7 | 9.6 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Fixation
Sur bois :
– Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
– Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
– Boulons,
– Tirefonds.
Sur béton :
Support béton plein :
– Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,
– Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.
Sur acier :
– Boulons.

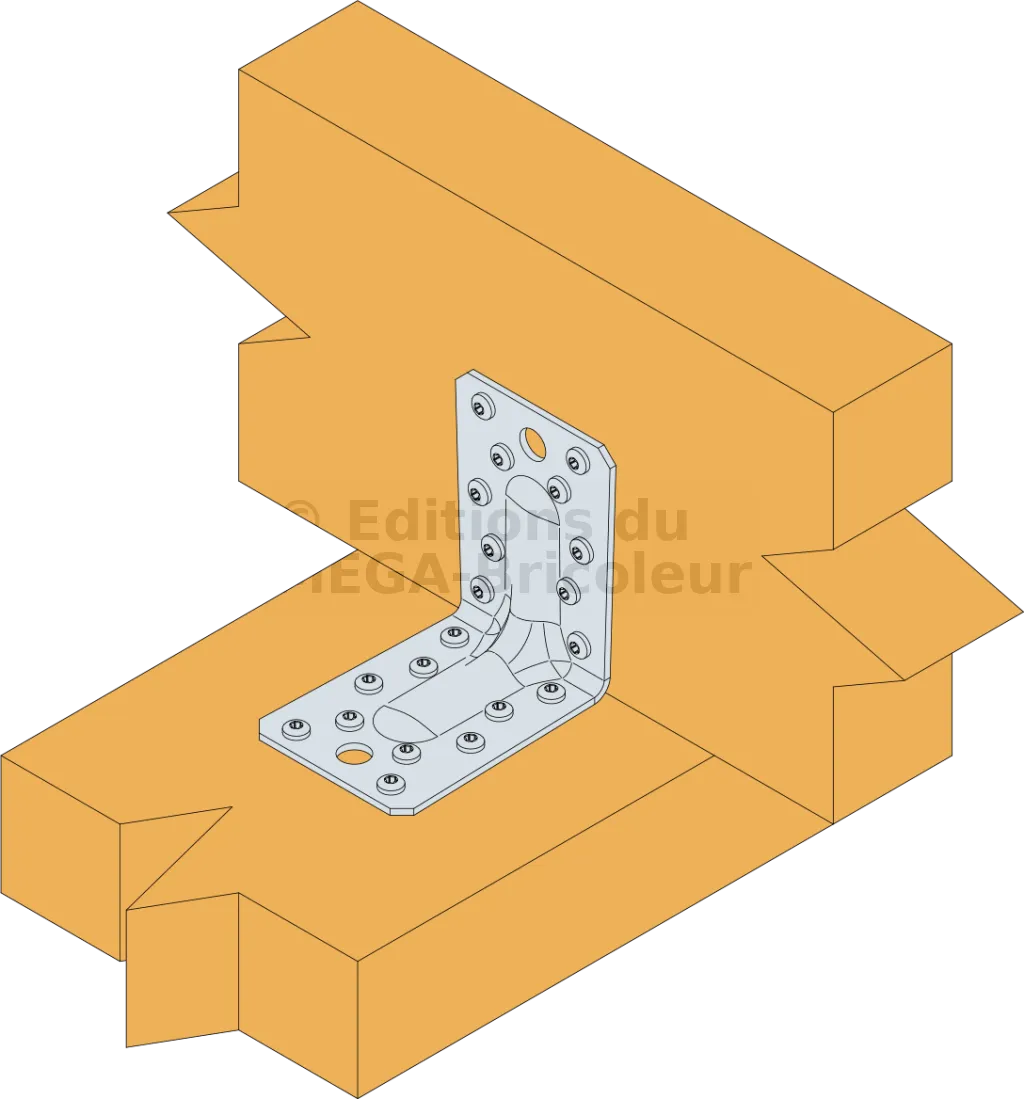

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

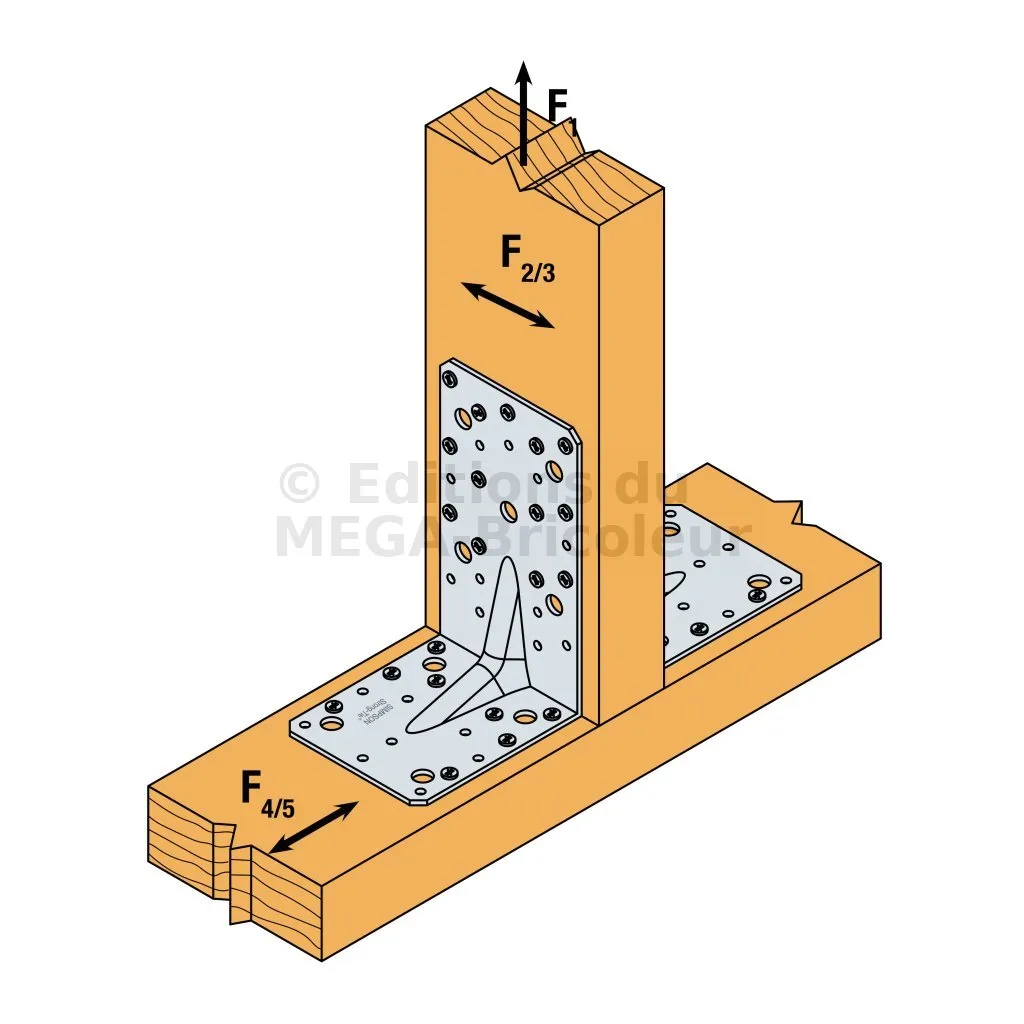

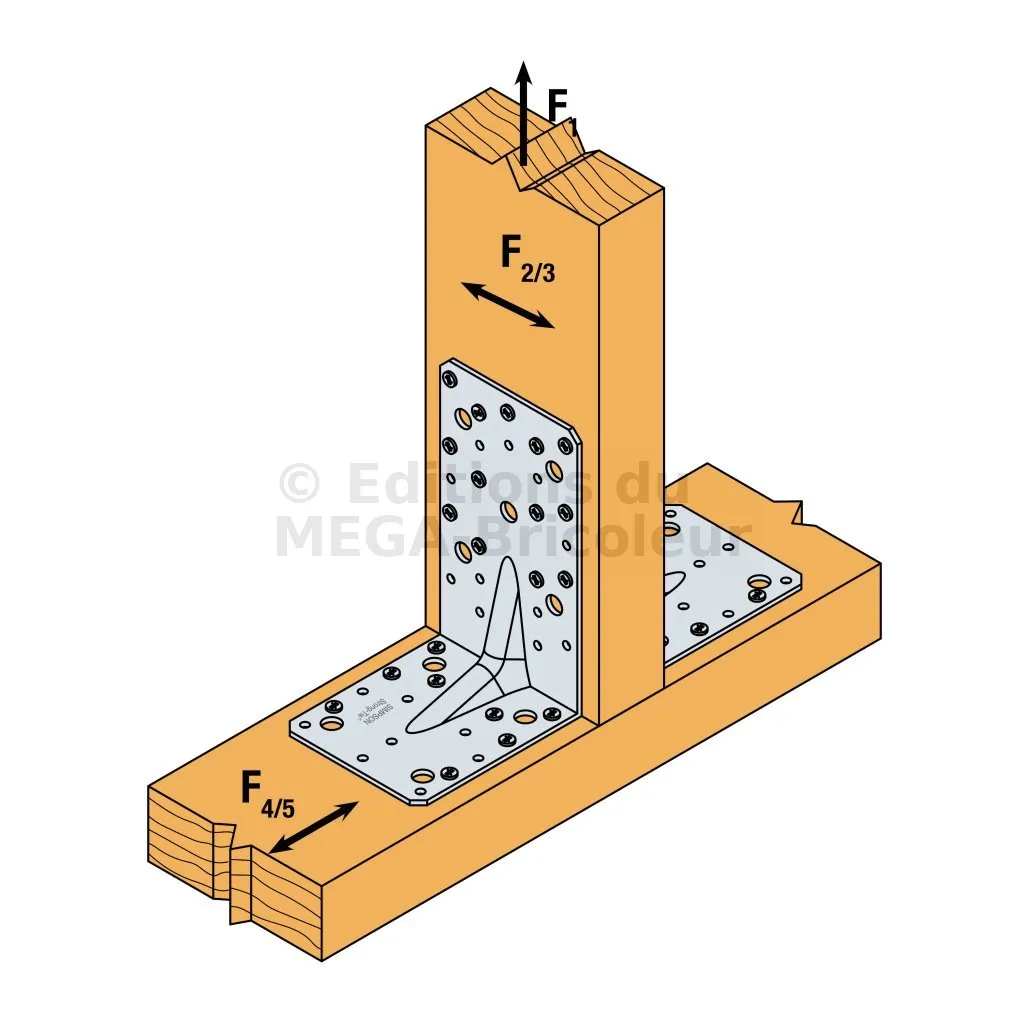

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
– Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
– Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
– La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
– La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
