Sabots à ailes intérieures, gamme SAI CLASSIQUE (épaisseur 2mm) - Réf. SAI380/120/2_50

EN STOCK

Expédition immédiate disponible pour 1 unité(s).

3€⁶⁰

HT / sabot
soit 180.17€ pour 50 sabots

(216.20 € TTC)

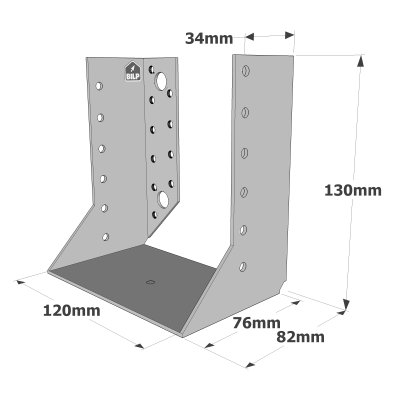

Hauteur (B) :
- 130mm
Largeur (A) :
- 120mm

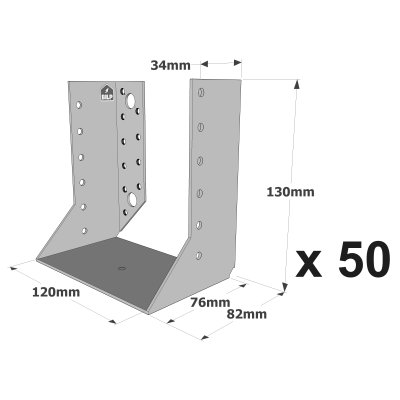

Conditionnement :
- 50 pièces
Autres choix

Référence

SAI380/120/2_50
Fabrication

française
Matériau

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque

SIMPSON Strong-Tie
Hauteur minimale du bois porté

142,5mm
Hauteur maximale du bois porté

195mm
Profondeur (C)

76mm
Perçages sur porteur Ø5 [mm]

20
Perçages sur porté Ø5 [mm]

12
Fixation BOIS/BOIS - clouage total

Porteur : 20 ; Porté : 12 ; type : pointes annelées Ø4,0 x 50mm ou vis CSA Ø5.0 x 40mm
Fixation BOIS/BOIS - clouage partiel

Porteur : 10 ; Porté : 6 ; type : pointes annelées Ø4,0 x 50mm ou vis CSA Ø5.0 x 40mm

Sabots à ailes intérieures, gamme SAI CLASSIQUE

Le sabot à ailes intérieures SAI est une variante du sabot à ailes extérieures qui permet d’apporter une plus grande discrétion dans l’assemblage. Son utilisation permet de répondre à des cas particuliers tels les assemblages en coin.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :
– Acier galvanisé S250GD + Z275 suivant NF EN 10346,
– Epaisseur : 2 mm.

Avantages :
– Installation simple et rapide,
– Discrétion de l’assemblage.

Applications

Support :
– Porteur : bois massif, bois composite, bois lamellé collé.
– Porté : bois massif, bois composite, bois lamellé collé.

Domaines d’utilisation :
– Solives.
– Pannes.
– Lisses et montants de bardage.
– Poteau poutre...

SIMPSON-catalogue-technique-Sabots à ailes intérieures, gamme SAI CLASSIQUE

Fixations

Sur porté :
– Pointes annelées CNA Ø 4.0 x 50 mm.
– Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
– Vis CSA Ø 5.0 x 40 mm.
– Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

– Pointes annelées CNA Ø 4.0 x 50 mm.
– Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
– Vis CSA Ø 5.0 x 40 mm.
– Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Non recommandé sur support béton du fait d’un entraxe entre les chevilles trop faible.

Section de bois et largeur du sabot

On admet une tolérance de 2 mm maximum entre l‘épaisseur du bois et la largeur du sabot. Exemple : un sabot plié à 76 mm peut porter une épaisseur de bois de 74 mm.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
