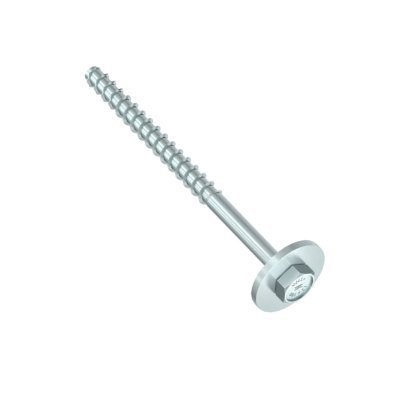

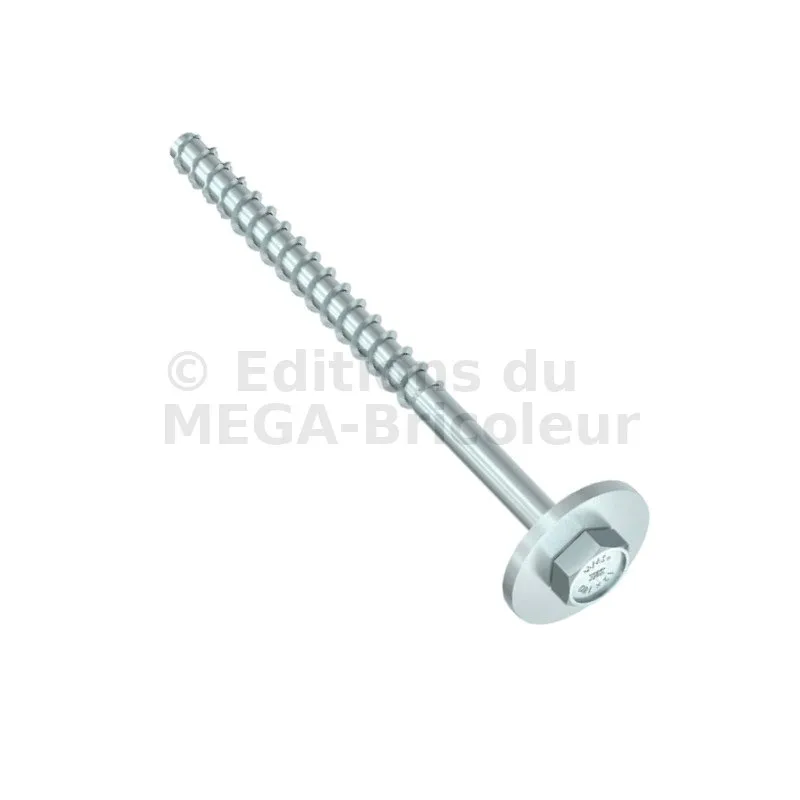

Vis HECO MULTI-MONTI-PLUS S - tête hexagonale avec rondelle DIN 440 - zingué blanc - D12 x L200 - Réf. 48465

Name: Vis HECO MULTI-MONTI-PLUS S - tête hexagonale avec rondelle DIN 440 - zingué blanc - D12 x (...)
Brand: HECO
SKU: REF-48465
Price: 85.44 EUR
Availability: InStock

EN STOCK

Expédition immédiate disponible pour 1 unité(s).

85€⁴⁴

HT / Boite de 25 vis

(102.53 € TTC)

Longueur :
- 200mm
Diamètre :
- 12mm
Marque :
- HECO
Conditionnement :
- Boite de 25 vis
Autres choix

Référence

48465
Fabrication

allemande
Marque

HECO
Matériau

Acier
Revêtement

Zingué blanc A2K
Empreinte

tête hexagonale
Diamètre embase

43.5mm
Code EAN

4019787484657
Épaisseur maximale, tfix1

110mm
Épaisseur maximale, tfix2

125mm
Taille d’empreinte

SW-19
Diamètre de la tête

10mm
Longueur du filet

115mm
Prof. d’ancrage nominal, hnom1

90mm
Type de tête

Tête hexagonale
Diamètre de pré-perçage df

14,5mm
Prof. d’ancrage nominal, hnom2

75mm
Couple de serrage max. recommandé de la visseuse électrique, Tmax1

250Nm
Épaisseur minimale du matériau-support, hmin

150mm
Distance minimale du bord, cmin

40mm
Prof. du trou de perçage, h1

100mm
Prof. du trou de perçage, h2

85mm
Épaisseur minimale du matériau-support, hmin2

125mm
Diamètre nominal du foret, d0

10,0mm
Classe de résistance au feu

F120/R120
Évaluation technique européenne

ETA-15/0784
Homologation DIBt allemand

Z-21.1-2103, Z-21.8-2061
Homologation pour sprinklers

Oui
Homologation sismique cat.

C1

Caractéristiques

Matière

Acier

Avantages

Mise en œuvre plus rapide qu’une cheville traditionnelle.
Fixation esthétique grâce à la tête hexagonale.
Rondelle large intégrée pour un plaquage parfait de la pièce à fixer.
Vis démontable pour fixations temporaires.
Faible entraxe et distance aux bords.
Mise sous charge immédiate.
Vis à insérer sans cheville dans un trou pré-percé. Le diamètre du foret pour le pré-perçage est indiqué dans la caractéristique "Diamètre nominal du foret, d0".

Domaines d’utilisation

Béton fissuré et non fissuré.
Fixations temporaires : calles de banches, étais.
Fixations lourdes : sabots de charpente, pied de poteau, fixation de rail, machines, gardes corps.
Fixations en série : chemins de câbles, sièges de stades et salles, mains courantes, racks et consoles.

HECO

La qualité allemande

Depuis 1880, HECO conçoit et produit des vis innovantes et des éléments de fixation utilisés mondialement avec beaucoup de succès. En effet, à l’échelle internationale les vis HECO sont synonymes de sécurité et de fiabilité.

Certification

Déclaration de performance (DoP) : FR-dop-e12-0060
Agrément technique (ATE) : ETA-12-0060

Dimensions

La baignade

Références	Code article	Diamètre du filetage [mm]	Longueur [mm]	Epaisseur maximale de la pièce à fixer [mm]	Diamètre maximale de la pièce à fixer [mm]	Diamètre de perçage x profondeur minimale de perçage [mm]
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75
THD M8-140/75	THD08140	10.3	140	75	12	8 x 75
THD M8-160/95	THD08160	10.3	160	95	12	8 x 75
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85
THD M10-90/15	THD10090	12.5	90	15	14	10 x 85
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85
THD M10-140/65	THD10140	12.5	140	65	14	10 x 85
THD M10-160/85	THD10160	12.5	160	85	14	10 x 85
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85
THD M12-110/15	THD12110	14.4	110	15	16	12 x 105
THD M12-130/35	THD12130	14.4	130	35	16	12 x 105
THD M12-150/55	THD12150	14.4	150	55	16	12 x 105
THD M12-190/95	THD12190	14.4	190	95	16	12 x 105
THD M16-130/15	THD16130	19.6	130	15	22	16 x 130
THD M16-150/35	THD16150	19.6	150	35	22	16 x 130

Résistance de calcul

Références	Résistance de calcul
	Traction - NRd [kN]								Cisaillement - VRd [kN]								Moment de flexion – MRd [Nm]
	Béton fissuré				Béton non fissuré				Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-140/75	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-160/95	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-90/15	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-140/65	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M12-110/15	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-130/35	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-150/55	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-190/95	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M16-130/15	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	38.3	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9
THD M16-150/35	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	46.7	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9

1) Les résistances design ont été calculées en utilisant les coefficients partiels de sécurité pour les résistances données dans l’ETE-12/0060
2) Les résistances recommandées ont été calculées en utilisant les coefficients partiels de sécurité pour les résistances données dans l’ETE-12/0060 et avec un coefficient de sécurité sur les actions de γF=1.4.
3) Les valeurs de charges sont valides pour un béton non renforcé et renforcé avec un espacement des barres s ≥ 15 cm (tout diamètre) ou avec un espacement des barres s ≥ 10 cm, si le diamètre de barre est de 10 mm ou inférieur.
4) Pour les charges combinées traction et cisaillement, ou les groupes d’ancrages et /ou en cas d’influence des bords, un calcul doit être effectué suivant l’ETAG001, Annexe C, méthode de calcul A ou suivant le CEN/TS 1992-4:2009 méthode de calcul A. Les ancrages exposés au feu doivent être calculés suivant l’EOTA -TR 020:2004 ou CEN/TS 1992-4:2009 Annexe D. Our les détails, voir l’ETA-12/0060.

Montage

Fixation selon le principe de verrouillage de forme : le filet de la vis taraude le support d’ancrage lors du serrage de celle-ci.
Ouverture de la clé : voir tableau ci-dessous (SW13 à 24)
L’utilisation d’une boulonneuse est nécessaire dans le béton. (pas de visseuse à chocs)

Données d’installation

Références	Diamètre de perçage [mm]	Profondeur minimale de perçage [mm]	Diamètre de perçage de la pièce à fixer (au travers) [mm]	Ouverture de clé sur plat	Couple de serrage [Nm]	Impact clé à choc (7) [Nm]	Profondeur d’ancrage [mm]	Distance entraxes caractéristique(5) [mm]	Distance entraxes mini [mm]	Distance au bord caractéristique [mm]	Distance au bord minimale [mm]	Epaisseur minimale du support [mm]
THD M8-70/5	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-80/15	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-120/55	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-140/75	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-160/95	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M10-80/5	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-90/15	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-100/25	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-120/45	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-140/65	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-160/85	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-170/95	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M12-110/15	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-130/35	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-150/55	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-190/95	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M16-130/15	16	130	22	24	280	≤ 515	86	258	100	129	100	180
THD M16-150/35	16	130	22	24	280	≤ 515	86	258	100	129	100	180

NA : non renseigné

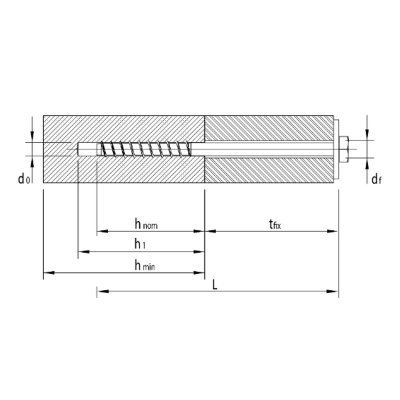

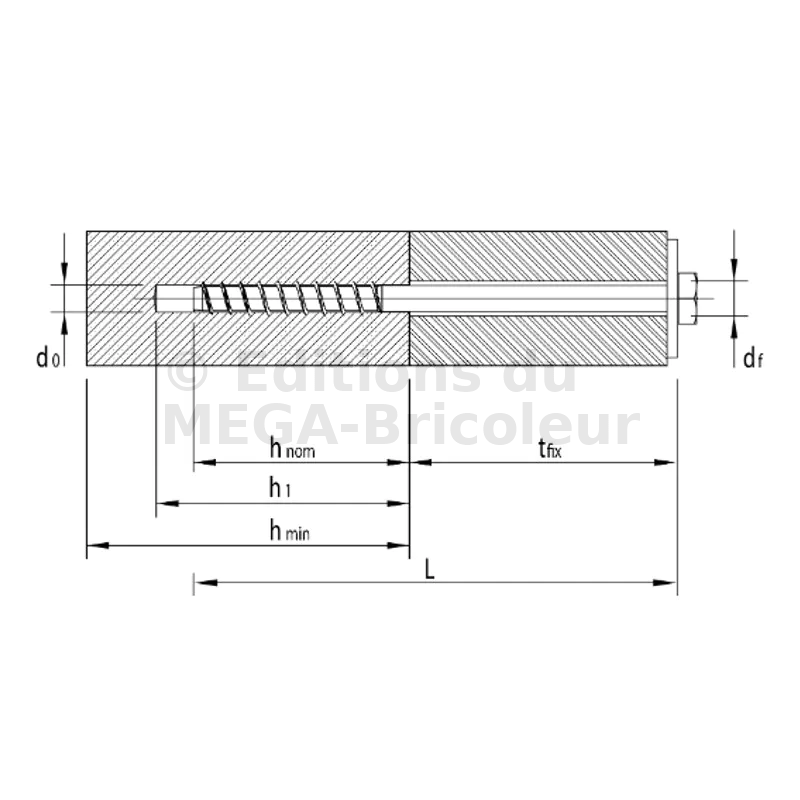

Dimensions

Références	Diamètre du filetage (d) [mm]	Longueur (L) [mm]	Diamètre nominal du foret, (d0) [mm]	Epaisseur maximale de la pièce à fixer (tfix) [mm]	Diamètre embase [mm]
48381	6	40	5	5/(15)	11
48383	6	50	5	5/15/(25)	11
48385	6	60	5	15/25/(35)	11
48387	6	70	5	25/35/(45)	11
49816	6	80	5	35/45/(55)	11
49846	7.5	35	6	1/(10)	14
48389	7.5	40	6	5/(15)	14
48391	7.5	50	6	15/(25)	14
48393	7.5	60	6	5/25/(35)	14
48397	7.5	80	6	25/45/(55)	14
49817	7.5	100	6	45/65/(75)	14
49819	7.5	120	6	65/85/(95)	14
49821	7.5	140	6	85/105/(115)	14
48399	10	60	8	10	19
48401	10	70	8	5/20	19
48403	10	80	8	15/30	19
48405	10	90	8	25/40	19
48453	10	100	8	35/50	19
48455	10	120	8	55/70	19
48457	10	140	8	75/90	19
48459	10	160	8	95/110	19
48407	12	80	10	5	22
48409	12	90	10	1/15	22
48411	12	100	10	10/25	22
48413	12	120	10	30/45	22
48415	12	140	10	50/65	22
48461	12	160	10	70/85	22
48463	12	180	10	90/105	43.5
48465	12	200	10	110/125	43.5
48467	12	240	10	150/165	43.5
48469	12	280	10	190/205	43.5
48471	12	320	10	230/245	43.5
49848	16	120	14	5/20	30
48417	16	130	14	15/30	30
48419	16	140	14	25/40	30
48421	16	160	14	45/60	30
48423	20	160	18	20	38
48425	20	180	18	40	38
48427	20	200	18	60	38

* (...) = les valeurs tfix entre parenthèses s’appliquent uniquement en cas d’utilisation des vis dans des systèmes redondants non porteurs (cf. ATE-15/0785).

Données d’installation

Références	Profondeur minimale de perçage [mm]	Diamètre de perçage de la pièce à fixer (df) (au travers) [mm]	Ouverture de clé sur plat	Couple de serrage [Nm]	Profondeur d’ancrage (hnom) [mm]	Distance au bord minimale (Cmin) [mm]	Epaisseur minimale du support (hmin) [mm]
48381	40	7	SW-8	75	35	30	100
48383	50/40	7	SW-8	Tmax1 : 100 ; Tmax2 : 75	45/35	30	100
48385	50/40	7	SW-8	Tmax1 : 100 ; Tmax2 : 75	45/35	30	100
48387	50/40	7	SW-8	Tmax1 : 100 ; Tmax2 : 75	45/35	30	100
49816	50/40	7	SW-8	Tmax1 : 100 ; Tmax2 : 75	45/35	30	100
49846	40	9	SW-10	120	35	30	100
48389	40	9	SW-10	120	35	30	100
48391	40	9	SW-10	120	35	30	100
48393	65/40	9	SW-10	120	55/35	30	100
48397	65/40	9	SW-10	120	55/35	30	100
49817	65/40	9	SW-10	120	55/35	30	100
49819	65/40	9	SW-10	120	55/35	30	100
49821	65/40	9	SW-10	120	55/35	30	100
48399	60	12,5	SW-13	250	50	35	100
48401	75/60	12,5	SW-13	250	65/50	35	115
48403	75/60	12,5	SW-13	250	65/50	35	115
48405	75/60	12,5	SW-13	250	65/50	35	100
48453	75/60	12,5	SW-13	250	65/50	35	100
48455	75/60	12,5	SW-13	250	65/50	35	100
48457	75/60	12,5	SW-13	250	65/50	35	NA
48459	75/60	12,5	SW-13	250	65/50	35	NA
48407	85	14,5	SW-15	250	75	40	125
48409	100/85	14,5	SW-15	250	90/75	40	125
48411	100/85	14,5	SW-15	250	90/75	40	NA
48413	100/85	14,5	SW-15	250	90/75	40	NA
48415	100/85	14,5	SW-15	250	90/75	40	NA
48461	100/85	14,5	SW-15	250	90/75	40	NA
48463	100/85	14,5	SW-19	250	250	90/75	150
48465	100/85	14,5	SW-19	250	90/75	40	125
48467	100/85	14,5	SW-19	250	90/75	40	125
48469	100/85	14,5	SW-19	250	90/75	40	NA
48471	100/85	14,5	SW-19	250	90/75	40	NA
49848	125/110	19	SW-21	600	115/100	60	NA
48417	125/110	19	SW-21	600	115/100	60	NA
48419	125/110	19	SW-21	600	115/100	60	NA
48421	125/110	19	SW-21	600	115/100	60	NA
48423	160	23	SW-24	800	140	80	NA
48425	160	23	SW-24	800	140	80	NA
48427	160	23	SW-24	800	140	80	NA

NA : non renseigné
Profondeur d’ancrage : hnom / hef
Profondeur minimale de perçage : prof de perçage avec nettoyage h1 / prof de perçage sans nettoyage h2

Fixations dans le béton
