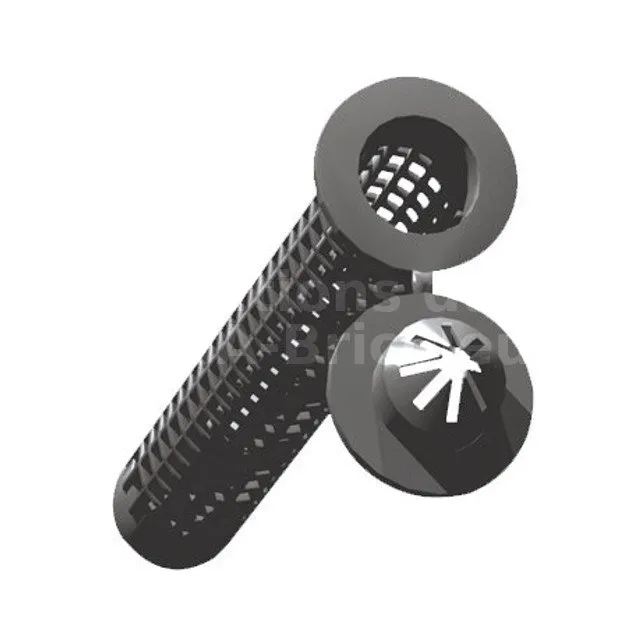

Tamis d’ancrage polypropylène
Le tamis d’ancrage polypropylène s’utilise pour les applications en maçonnerie creuse et même dans les joints entre maçonneries. Existe en différentes dimensions selon l’élément à fixer.
Caractéristiques :
Matière :
– Polypropylène
Avantages :
– Permet de concentrer la résine autour de la tige filetée, pour des supports tels que la maçonnerie creuse.
Applications :
Support :
– Maçonnerie creuse.
Maison bioclimatique en 3D
Domaines d’utilisation :
– Tamis pour fixation dans support maçonné.
Données techniques
| Références | Tige compatible | Diamètre tamis |
|---|---|---|
| SH12050 | LMAS M8 | 12 |
| SH16085 | LMAS M8 & LMAS M10 | 16 |
| SH16130 | LMAS M8 & LMAS M10 | 16 |
| SH20085 | LMAS M12 & LMAS M16 | 20 |
| SH20130 | LMAS M12 & LMAS M16 | 20 |
| SH12050-RP10 | LMAS M8 | 12 |
| SH16085-RP6 | LMAS M8 & LMAS M10 | 16 |
| SH16130-RP6 | LMAS M8 & LMAS M10 | 16 |
| SH20085-RP4 | LMAS M12 & LMAS M16 | 20 |
| Résine spéciale connecteurs | |||||
|---|---|---|---|---|---|
|
Maison bioclimatique en 3D
|
Référence | M8 | M10 | M12 | |
| Données de montage [mm] | |||||
| Ø de perçage | d0 | 16 | |||
| Taille du tamis | ds x ls | 16 x 85 ou 16 x 130 | |||
| Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
| Prof. de perçage | h1 | 135 | |||
| Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
| Couple de serrage | Tinst [Nm] | 4 | 6 | 8 | |
| Distances entraxes | |||||
| Prof. d’implantation | hef | 130 | |||
| Distance entraxes caractéristique | Scr,N | 500 | |||
| Distance entraxes mini | Smin | 100 | |||
| Distance aux bord caractéristique | Ccr,N | 250 | |||
| Distance au bord mini | Cmin | 100 | |||
|
|
Référence | M8 | M10 | M12 | |
| Données de montage [mm] | |||||
| Ø de perçage | d0 | 16 | |||
| Taille du tamis | ds x ls | 16 x 130 | |||
| Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
| Prof. de perçage | h1 | 135 | |||
| Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
| Couple de serrage | Tinst [Nm] | 4 | 6 | 8 | |
| Distances entraxes | |||||
| Prof. d’implantation | hef | 130 | |||
| Distance entraxes caractéristique | Scr,N | 500 | |||
| Distance entraxes mini | Smin | 100 | |||
| Distance aux bord caractéristique | Ccr,N | 250 | |||
| Distance au bord mini | Cmin | 100 | |||
| Résine multi-matériaux avec témoin de pose | |||||
|---|---|---|---|---|---|
|
Maison bioclimatique en 3D
|
Référence | M8 | M10 | M12 | |
| Données de montage [mm] | |||||
| Ø de perçage | d0 | 10 | 12 | 14 | |
| Taille du tamis | ds x ls | 16X85 | |||
| Profondeur de perçage | h1 | 140 | |||
| Couple de serrage | Tinst | 4 | 6 | 6 | |
|
|
ø filetage | M8 | M10 | M12 | |
| Données de montage [mm] | |||||
| Ø de perçage | d0 | 10 | 12 | 14 | |
| Taille du tamis | ds x ls | 16X130 | |||
| Profondeur de perçage | h1 | 160 | |||
| Couple de serrage | Tinst | 4 | 6 | 6 | |
| Résine multi-matériaux | |||||
|---|---|---|---|---|---|
|
Maison bioclimatique en 3D
|
Référence | M8 | M10 | M12 | |
| Données de montage [mm] | |||||
| Ø de perçage | d0 | 10 | 12 | 14 | |
| Taille du tamis | ds x ls | 16X85 | |||
| Profondeur de perçage | h1 | 140 | |||
| Couple de serrage | Tinst | 4 | 6 | 6 | |
|
|
ø filetage | M8 | M10 | M12 | |
| Données de montage [mm] | |||||
| Ø de perçage | d0 | 10 | 12 | 14 | |
| Taille du tamis | ds x ls | 16X130 | |||
| Profondeur de perçage | h1 | 160 | |||
| Couple de serrage | Tinst | 4 | 6 | 8 | |
| Résines polyester multi-matériaux | |||||
|---|---|---|---|---|---|
|
Maison bioclimatique en 3D
|
Référence | M8 | M10 | M12 | |
| Données de montage [mm] | |||||
| Ø de perçage | d0 | 16 | |||
| Taille du tamis | ds x ls | 16 x 85 ou 16 x 130 | |||
| Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
| Prof. de perçage | h1 | 135 | |||
| Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
| Couple de serrage | Tinst | 4 | 6 | 6 | |
| Distances entraxes | |||||
| Prof. d’implantation | hef | 130 | |||
| Distance entraxes caractéristique | Scr,N | 500 | |||
| Distance entraxes mini | Smin | 100 | |||
| Distance aux bord caractéristique | Ccr,N | 250 | |||
| Distance au bord mini | Cmin | 100 | |||
|
|
Référence | M8 | M10 | M12 | |
| Données de montage [mm] | |||||
| Ø de perçage | d0 | 16 | |||
| Taille du tamis | ds x ls | 16 x 130 | |||
| Ø maxi de la pièce à fixer | df | 9 | 12 | 14 | |
| Prof. de perçage | h1 | 135 | |||
| Ouverture de clé sur plat | Sw | 13 | 15 | 18 | |
| Couple de serrage | Tinst | 4 | 6 | 8 | |
| Distances entraxes | |||||
| Prof. d’implantation | hef | 130 | |||
| Distance entraxes caractéristique | Scr,N | 500 | |||
| Distance entraxes mini | Smin | 100 | |||
| Distance aux bord caractéristique | Ccr,N | 250 | |||
| Distance au bord mini | Cmin | 100 | |||
| Résines haute performance | |||||
|---|---|---|---|---|---|
|
