Name: Tamis polypropylène SH
Brand: SIMPSON Strong-Tie
SKU: REF-SH20085-RP4
Price: 2.08 EUR
Availability: InStock

EN STOCK

Expédition immédiate disponible pour 9 unité(s).

0€⁶²

TTC / pièce
soit 2.49€ pour 4 pièces

Diamètre :
- 20mm
Longueur :
- 85mm
Conditionnement :
- 4 pièces
Autres choix

Référence
SH20085-RP4
Fabrication
française
Matériau
Polypropylène
Marque
SIMPSON Strong-Tie
Tige compatible
M12 & M16

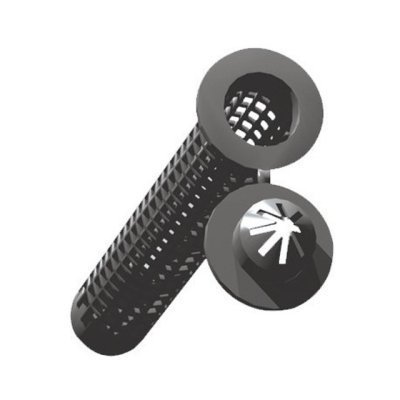

Tamis d’ancrage polypropylène

Le tamis d’ancrage polypropylène s’utilise pour les applications en maçonnerie creuse et même dans les joints entre maçonneries. Existe en différentes dimensions selon l’élément à fixer.

Caractéristiques :

Matière :

Polypropylène

Avantages :

Permet de concentrer la résine autour de la tige filetée.

Applications :

Support :

Maçonnerie creuse.

Domaines d’utilisation :

Tamis pour fixation dans support maçonné.

Données techniques

Références	Tige compatible	Diamètre tamis
SH12050	LMAS0810064020, LMAS0810064020A4, THR08-1000, 10000800002, 10000800004	12
SH16085	LMAS0810064020, LMAS0810064020A4, LMAS1012080025, LMAS1012080025A4, LMAS1012080060A4, THR08-1000, THR10-1000, 10001000002,10000800002, 10000800004, 10001000004	16
SH16130	LMAS0810064020, LMAS0810064020A4, LMAS1012080025, LMAS1012080060, LMAS1012080025A4, LMAS1012080060A4, THR08-1000, THR10-1000, 10000800004, 10001000002, 10001000004	16
SH20085	LMAS1214096035, LMAS1214096070, LMAS12140096120, LMAS1214096035A4, LMAS1214096070A4, LMAS1618128020, LMAS1618128050, LMAS1618128020A4, LMAS1618128050A4, THR12-1000, THR16-1000, 10001200002, 10001200004, 10001600002, 10001600004	20
SH20130	LMAS1214096035, LMAS1214096070, LMAS12140096120, LMAS1214096035A4, LMAS1214096070A4, LMAS1618128020, LMAS1618128050, LMAS1618128020A4, LMAS1618128050A4, THR12-1000, THR16-1000, 10001200002, 10001200004, 10001600002, 10001600004	20
SH12050-RP10	LMAS0810064020, LMAS0810064020A4, THR08-1000, 10000800002, 10000800004	12
SH16085-RP6	LMAS0810064020, LMAS0810064020A4, LMAS1012080025, LMAS1012080025A4, LMAS1012080060A4, THR08-1000, THR10-1000, 10001000002, 10000800004, 10001000004	16
SH16130-RP6	LMAS0810064020, LMAS0810064020A4, LMAS1012080025, LMAS1012080060, LMAS1012080025A4, LMAS1012080060A4, THR08-1000, THR10-1000, 10000800004, 10001000002, 10001000004	16
SH20085-RP4	LMAS1214096035, LMAS1214096070, LMAS12140096120, LMAS1214096035A4, LMAS1214096070A4, LMAS1618128020, LMAS1618128050, LMAS1618128020A4, LMAS1618128050A4, THR12-1000, THR16-1000, 10001200002, 10001200004, 10001600002, 10001600004	20

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Résine spéciale connecteurs
Maison bioclimatique en 3D	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 85 ou 16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst [Nm]	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst [Nm]	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100

Résine multi-matériaux avec témoin de pose
Maison bioclimatique en 3D	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X85
	Profondeur de perçage	h1	140
	Couple de serrage	Tinst	4	6	6
	ø filetage		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X130
	Profondeur de perçage	h1	160
	Couple de serrage	Tinst	4	6	6

Résine multi-matériaux
Maison bioclimatique en 3D	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X85
	Profondeur de perçage	h1	140
	Couple de serrage	Tinst	4	6	6
	ø filetage		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X130
	Profondeur de perçage	h1	160
	Couple de serrage	Tinst	4	6	8

Résines polyester multi-matériaux
Maison bioclimatique en 3D	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 85 ou 16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	6
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100

Résines haute performance
Maison bioclimatique en 3D	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16		20
	Taille du tamis	ds x ls	16X85 ou 16X130		20X85
	Ø maxi de la pièce à fixer	df	9	12	14
	Profondeur de perçage	h1	135
	Ouverture de clé sur plat	SW	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
	Données de montage [mm]
	Ø de perçage	d0	16		20
	Taille du tamis	ds x ls	16X130		20X130
	Ø maxi de la pièce à fixer	df	9	12	14
	Profondeur de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
