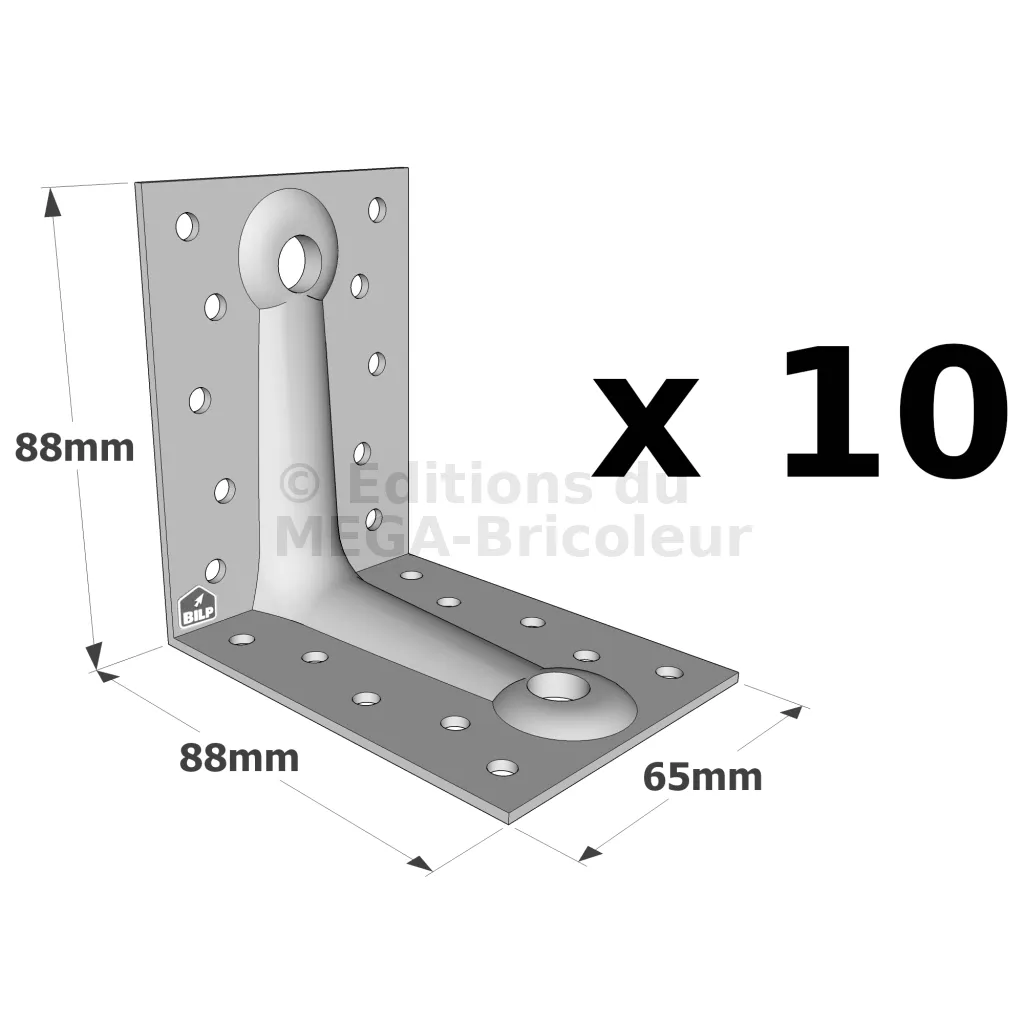

Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ABR9020_10

Équerres renforcées (9020 7015)

Caractéristiques

Matière

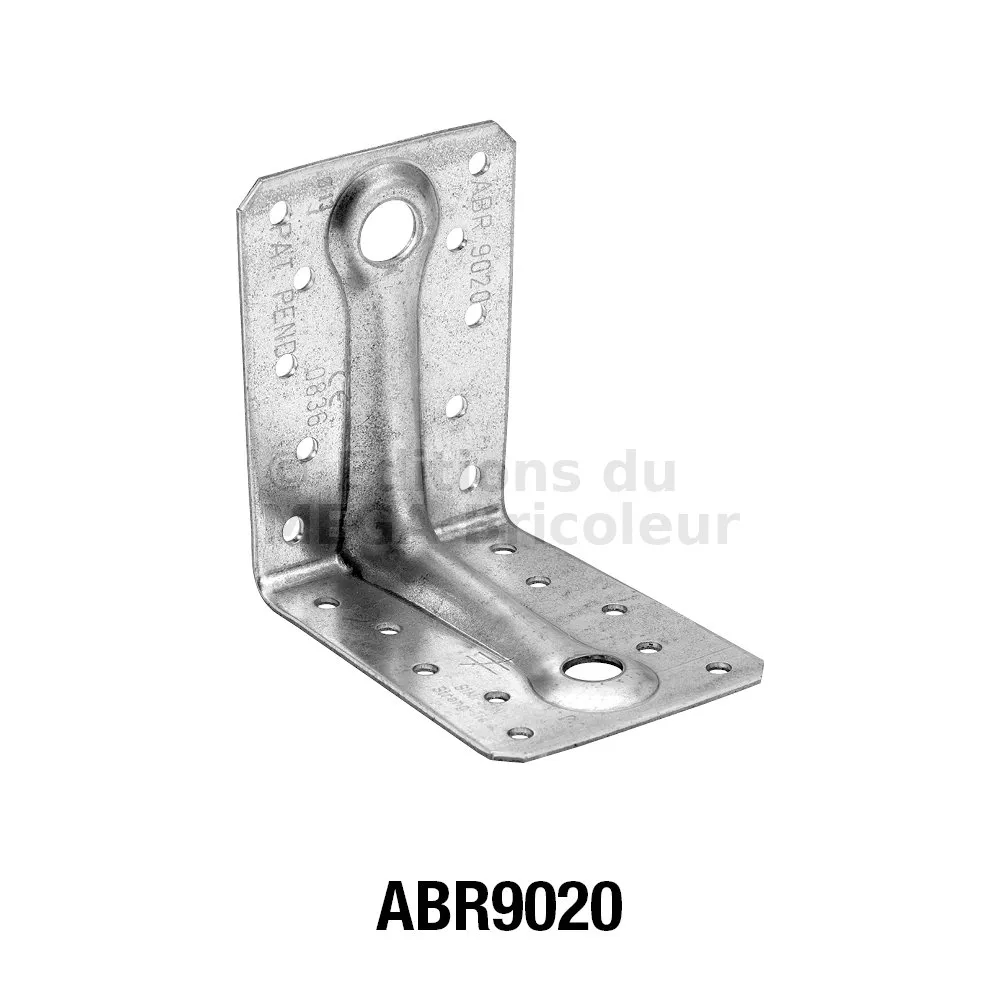

• ABR9020 : Acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur 2 mm),
• ABR7015 : Acier galvanisé S350GD + Z275 suivant NF EN 10346 (épaisseur 1,5 mm).

Avantages

• Grande résistance aux efforts de traction et de cisaillement,
• Grande polyvalence d’utilisation.

Application

Support

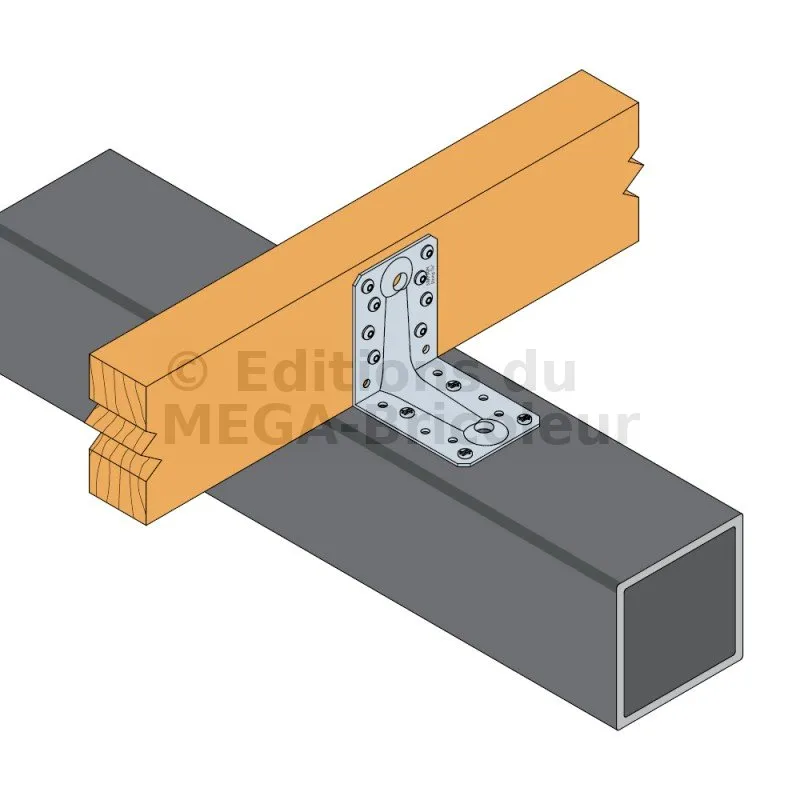

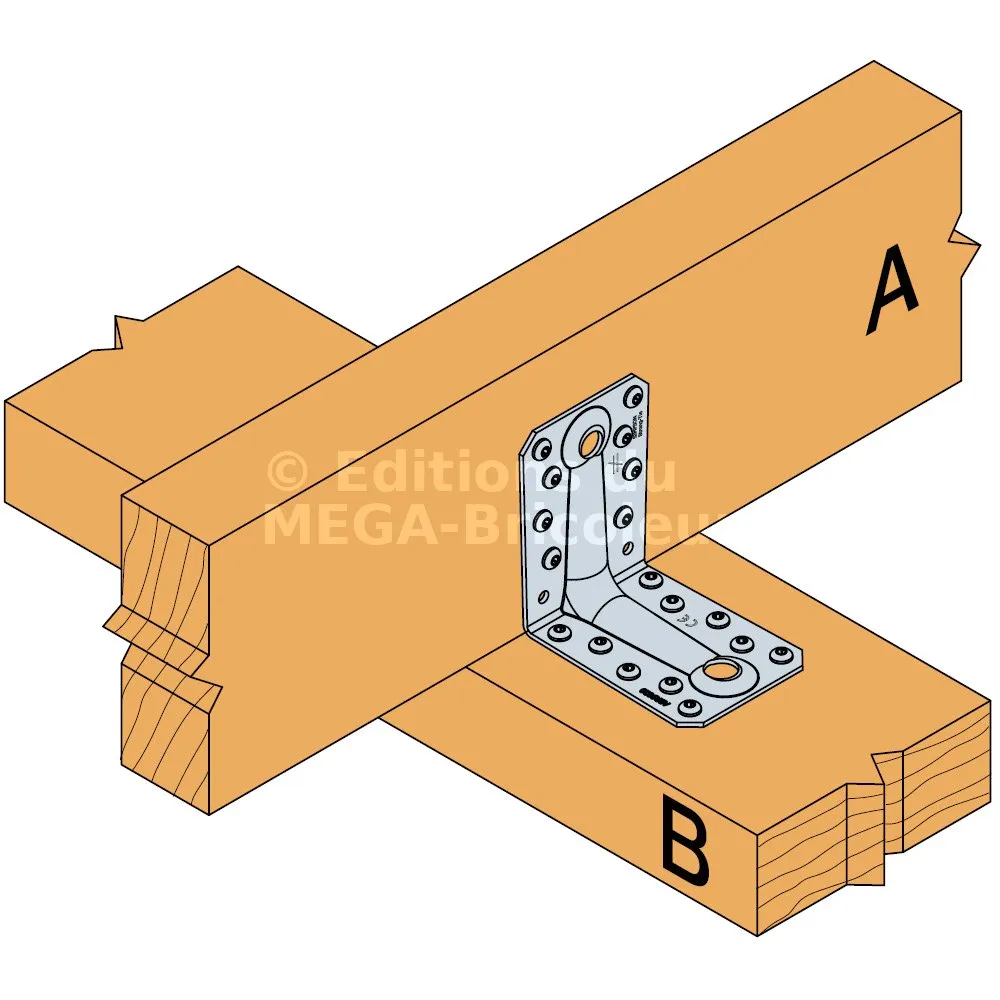

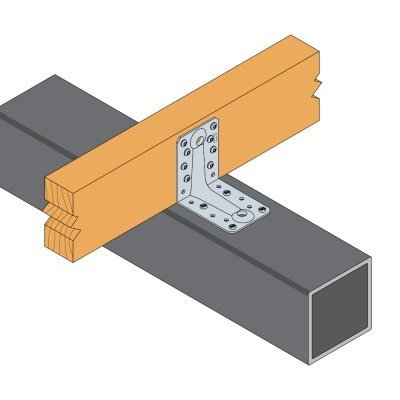

• Porteur : bois massif, bois lamellé-collé, béton, acier, ...
• Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...

Domaines d’utilisation

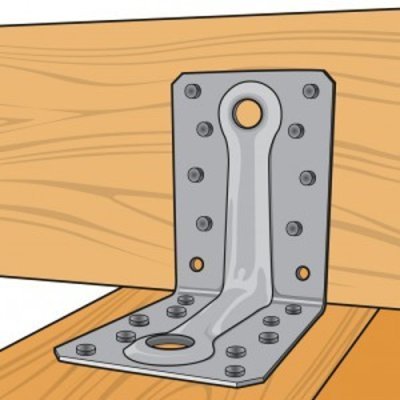

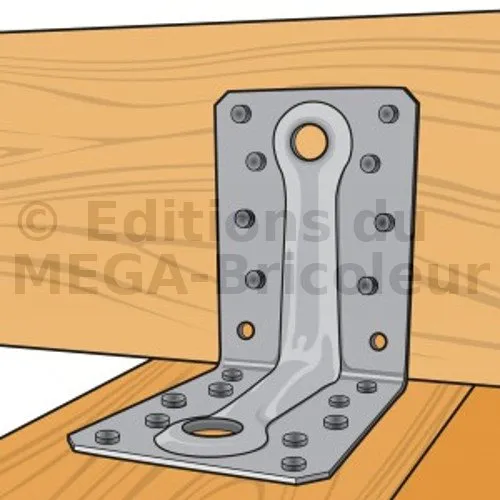

• Fixation de fermettes, lisses et montants de bardage,
• Fixation de préau, carport ouvert,

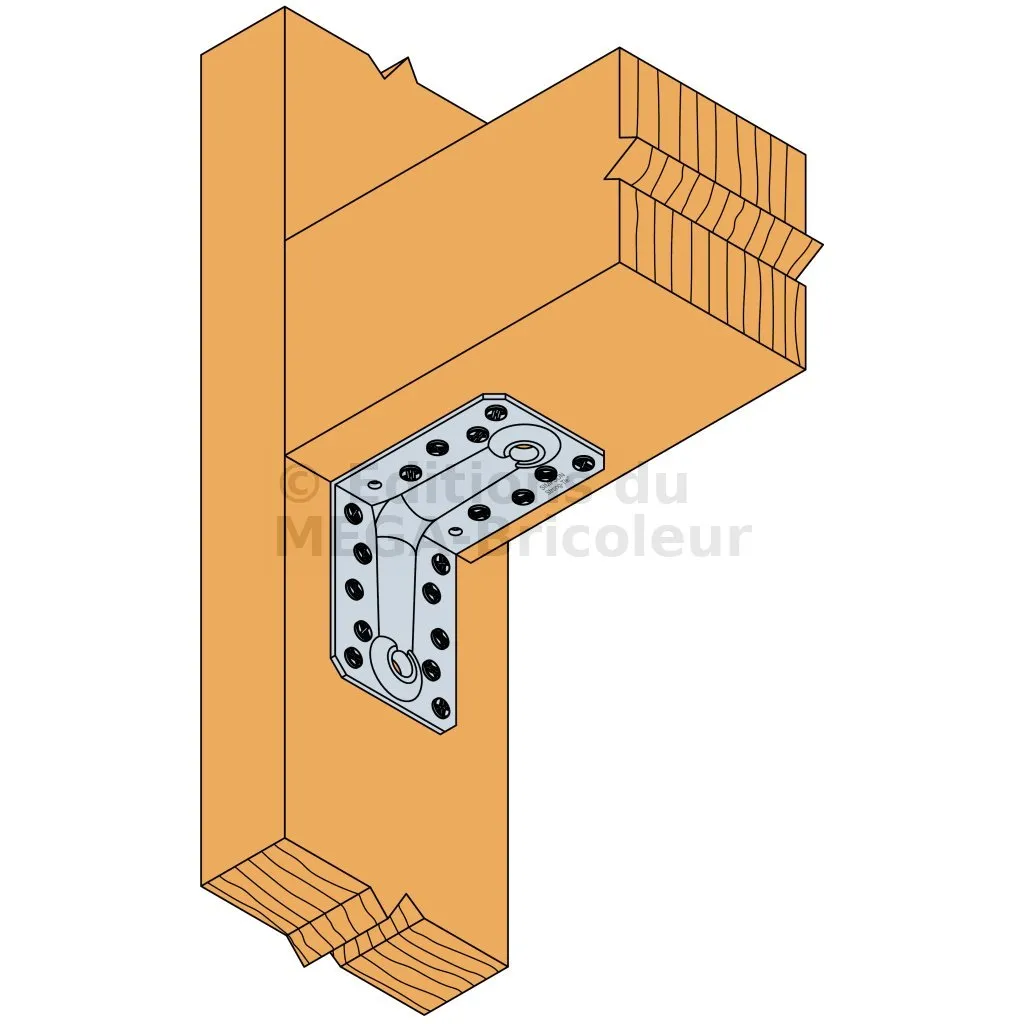

• Ancrages de chevrons, consoles, chevêtres,...

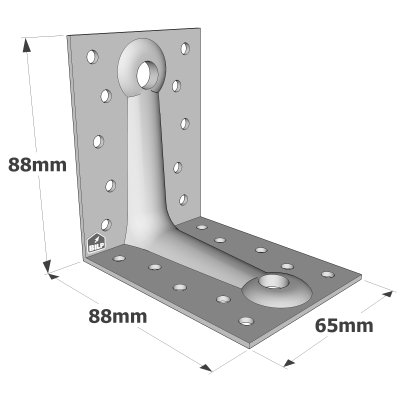

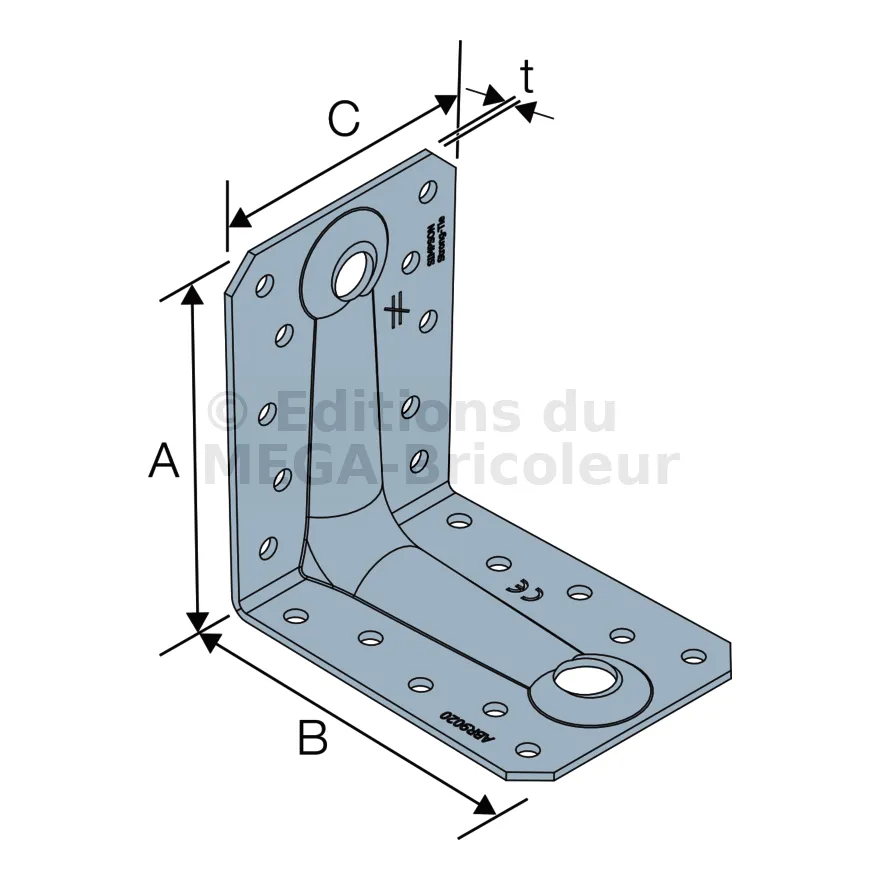

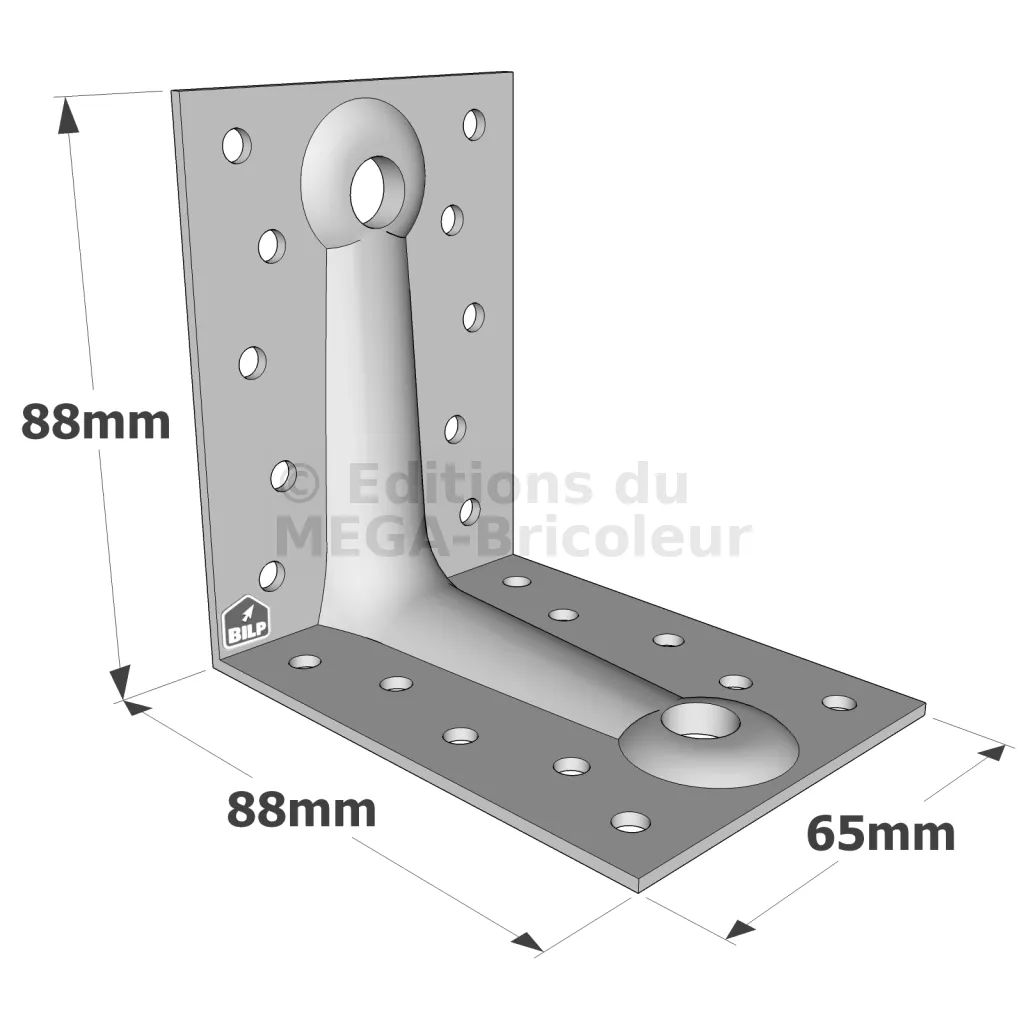

Dimensions

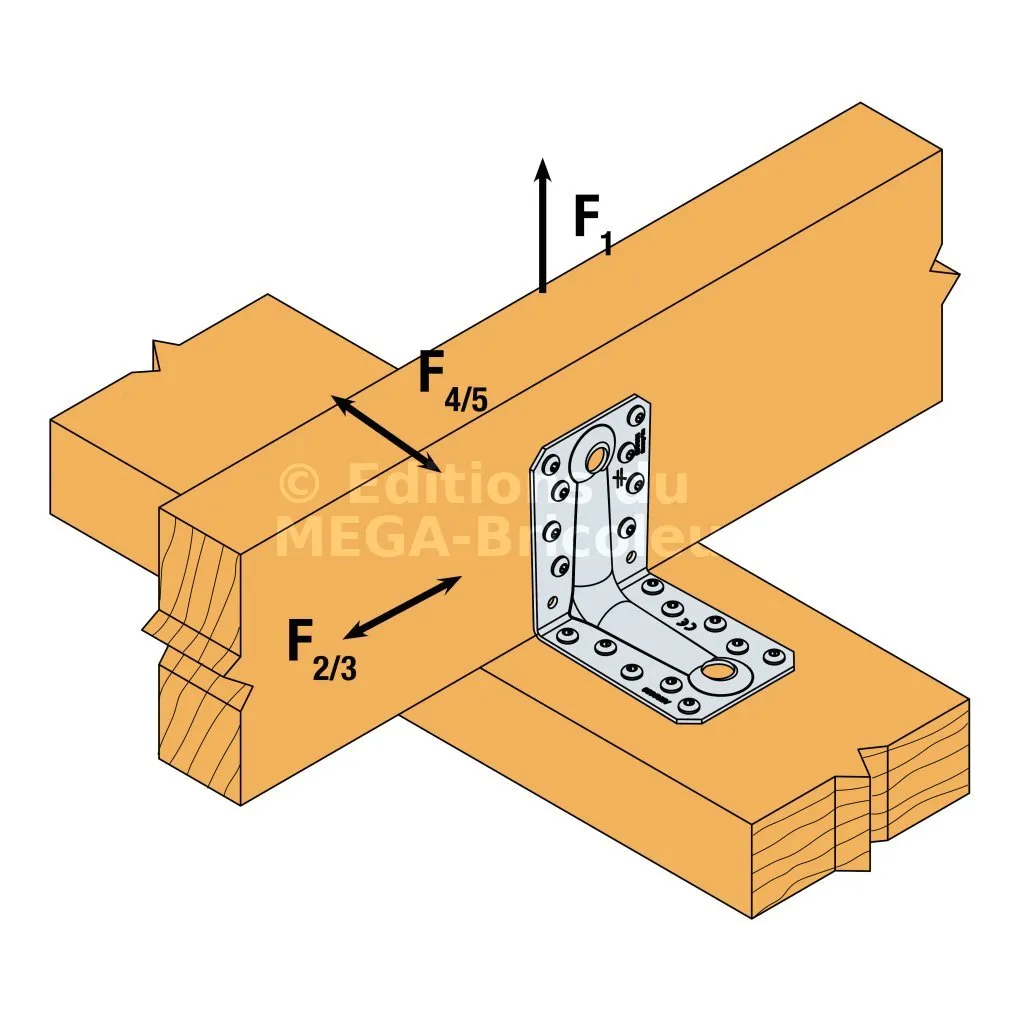

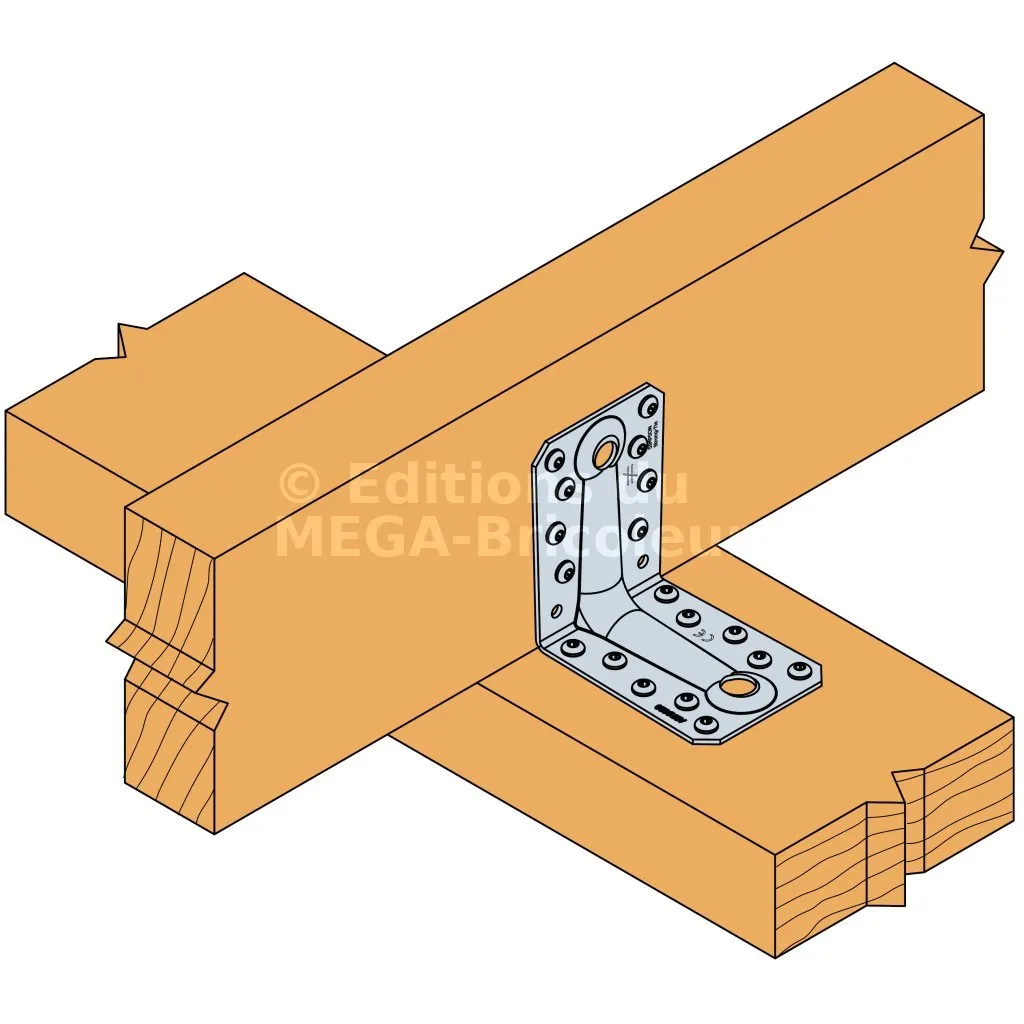

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

* b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

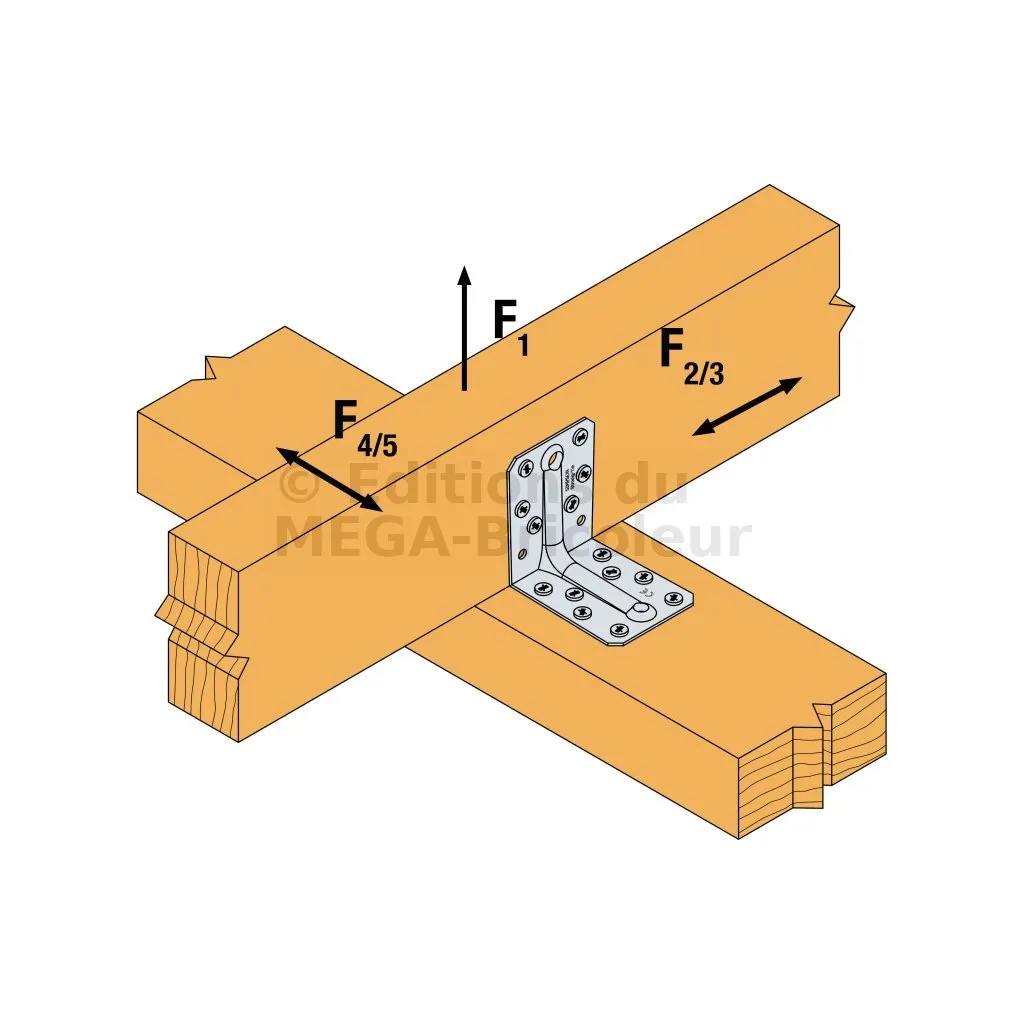

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
