Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ACRL10520
-
RéférenceACRL10520
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
MarqueSIMPSON Strong-Tie
-
Code EAN5701953479107
-
Perçages Aile A10Ø5 ; 2Ø11 ; 1Ø11x31
-
Perçages Aile B14Ø5 ; 1Ø11x31
-

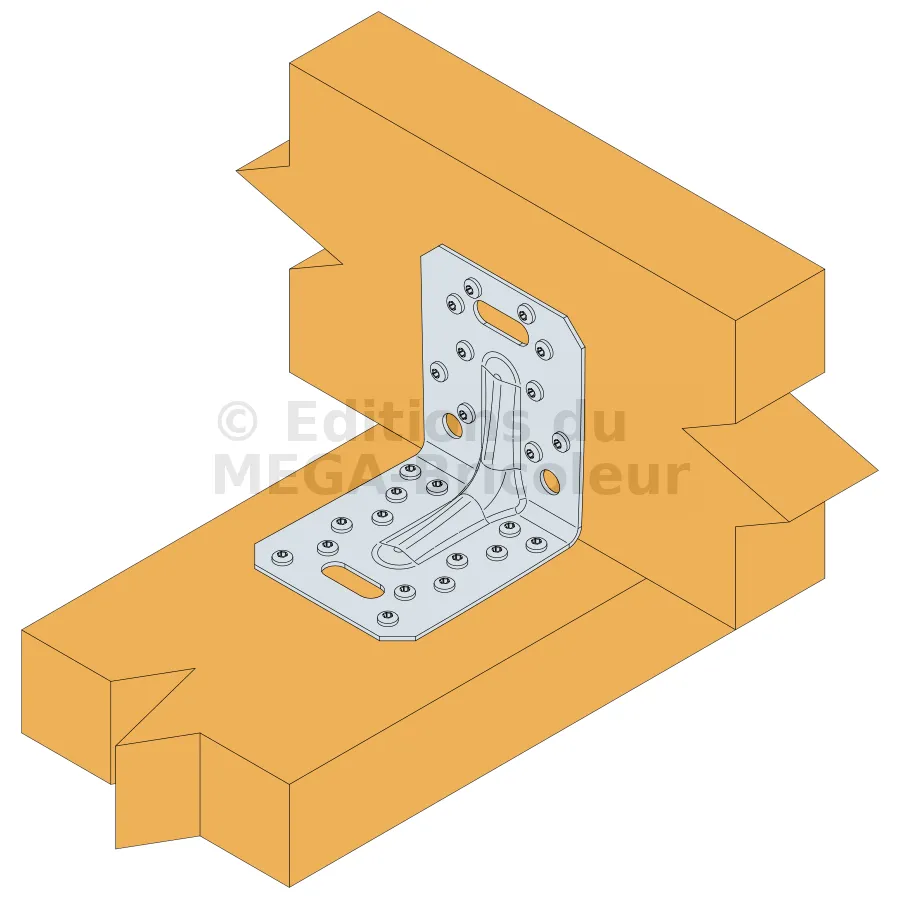

Fixation BOIS/BOIS - clouage totalAile A : 14 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
-

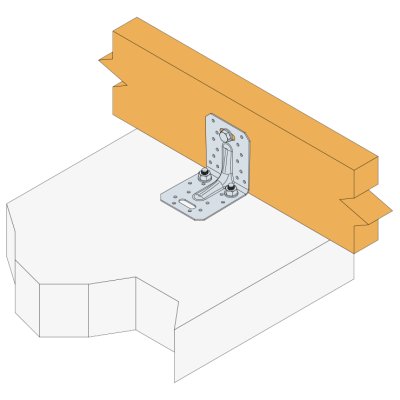

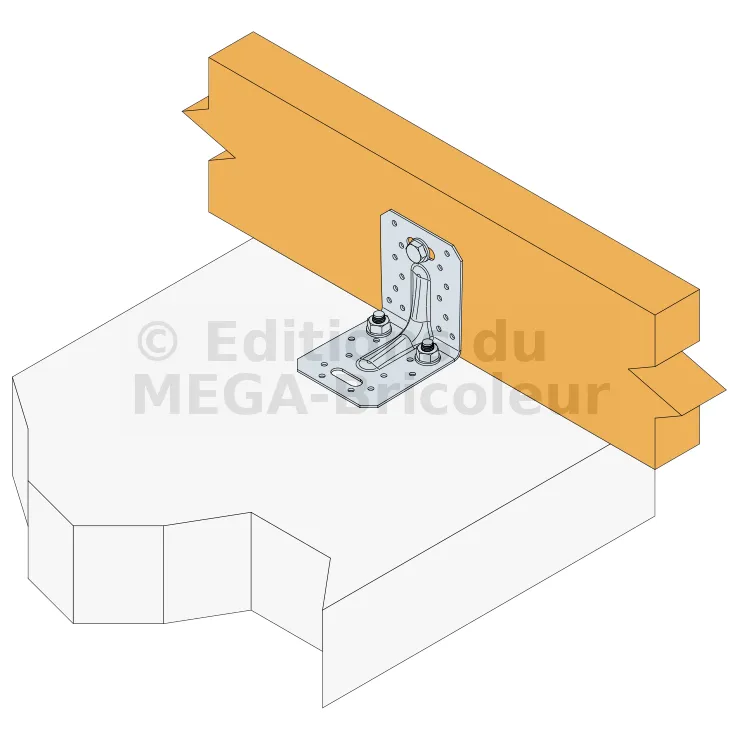

Connexion bois sur support rigideAile A : 2 - type : boulon Ø10 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
-
Profondeur105mm

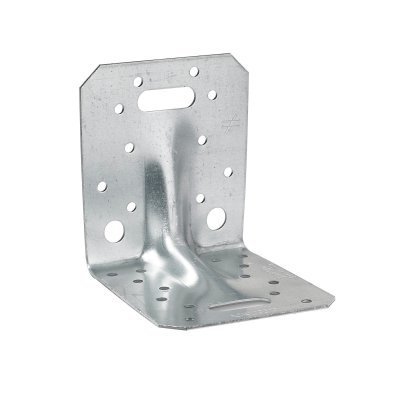

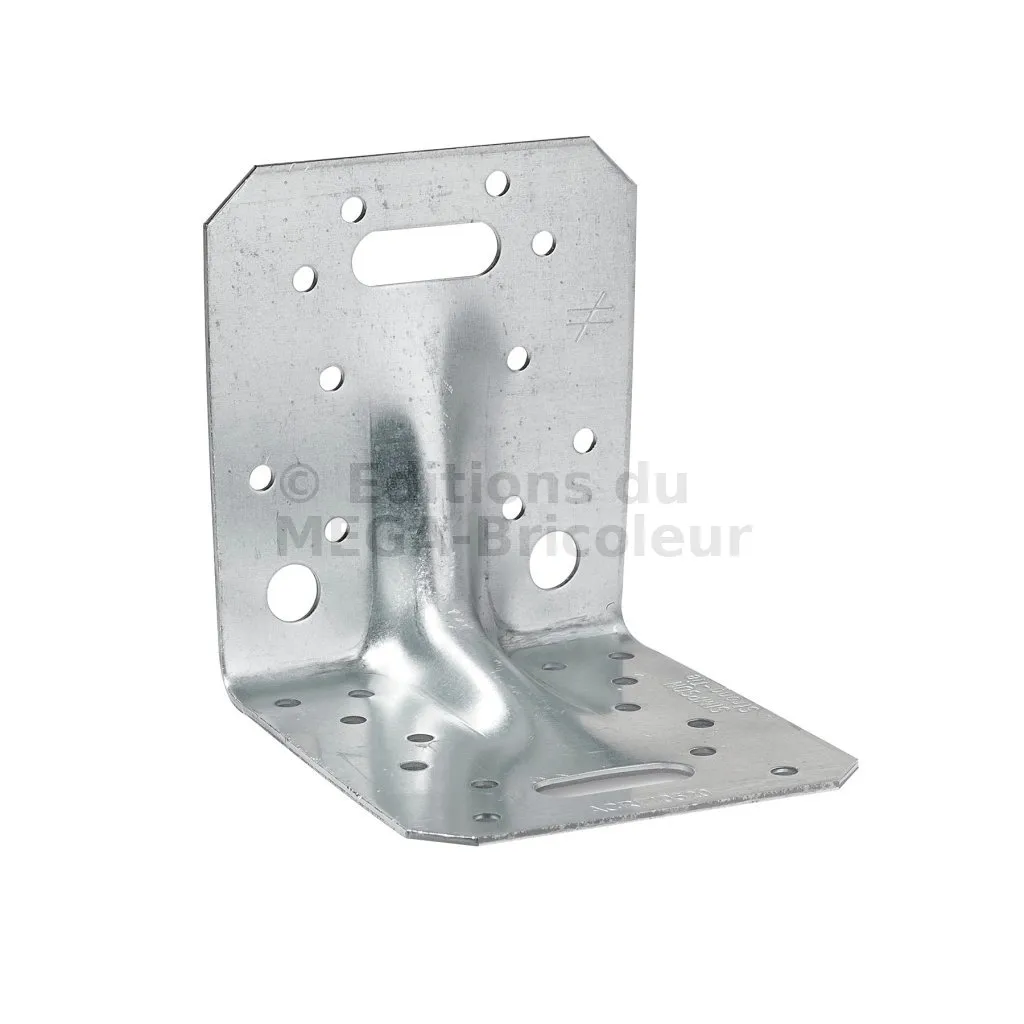

Équerre renforcée ACRL
L’équerre renforcée ACRL10520 répond à des applications structurelles dans la charpente et la maison à ossature bois. La présence des trous oblongs sur chaque aile permet un réglage latéral.
Caractéristiques
Matière
– Acier galvanisé S250GD + Z275 suivant NF EN 10346,
– Epaisseur : 2 mm.
Avantages
– Résistante aux efforts de traction et cisaillement,
– Utilisable dans de multiples configurations,
– Réglage latéral possible.
Application
Support
– Porteur : bois massif, lamellé collé, béton, acier, ...
– Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Domaines d’utilisation
– Fixation de fermettes,
– Ancrages de chevrons, consoles, chevêtres, ...

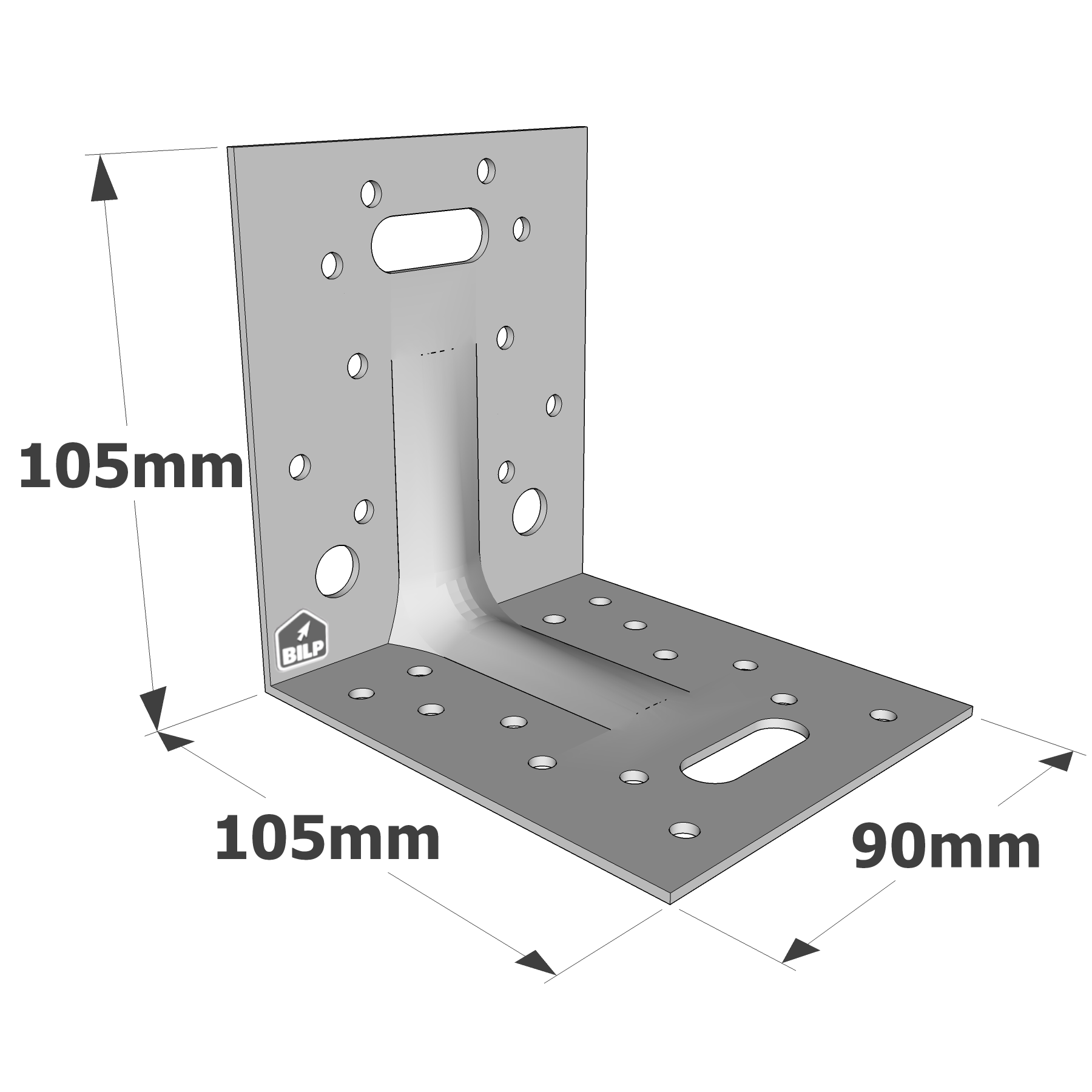

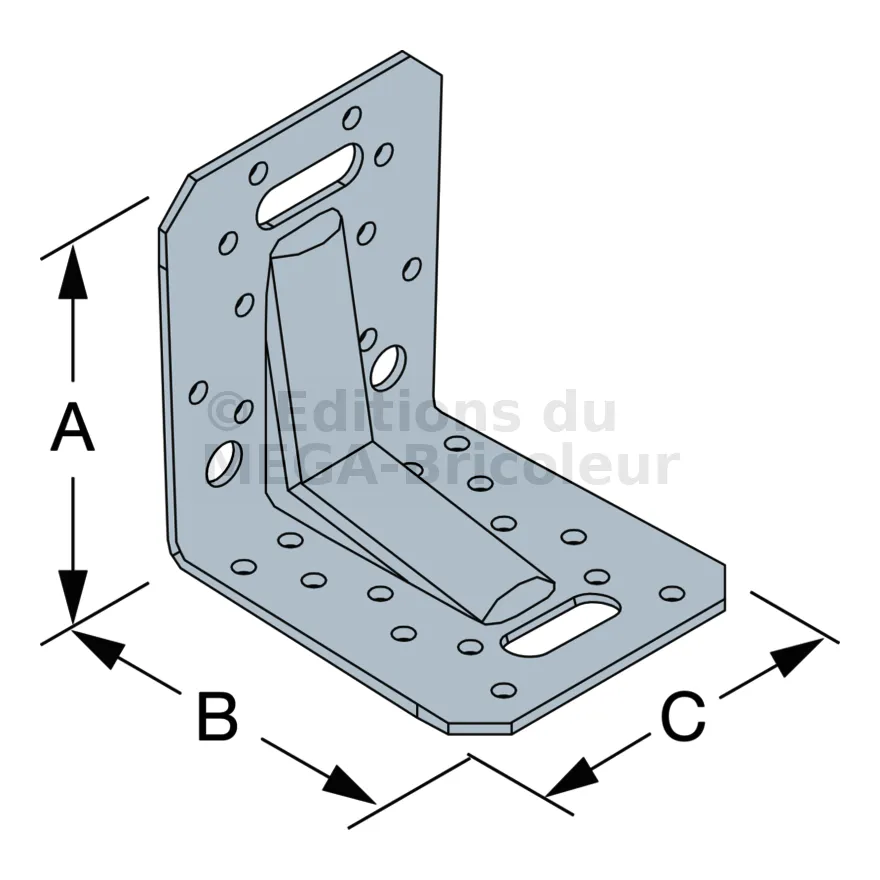

Dimensions :
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø11x31 | Ø5 | Ø11x31 | |
ACRL10520 | 105 | 105 | 90 | 2 | 10 | 2 | 1 | 14 | 1 |

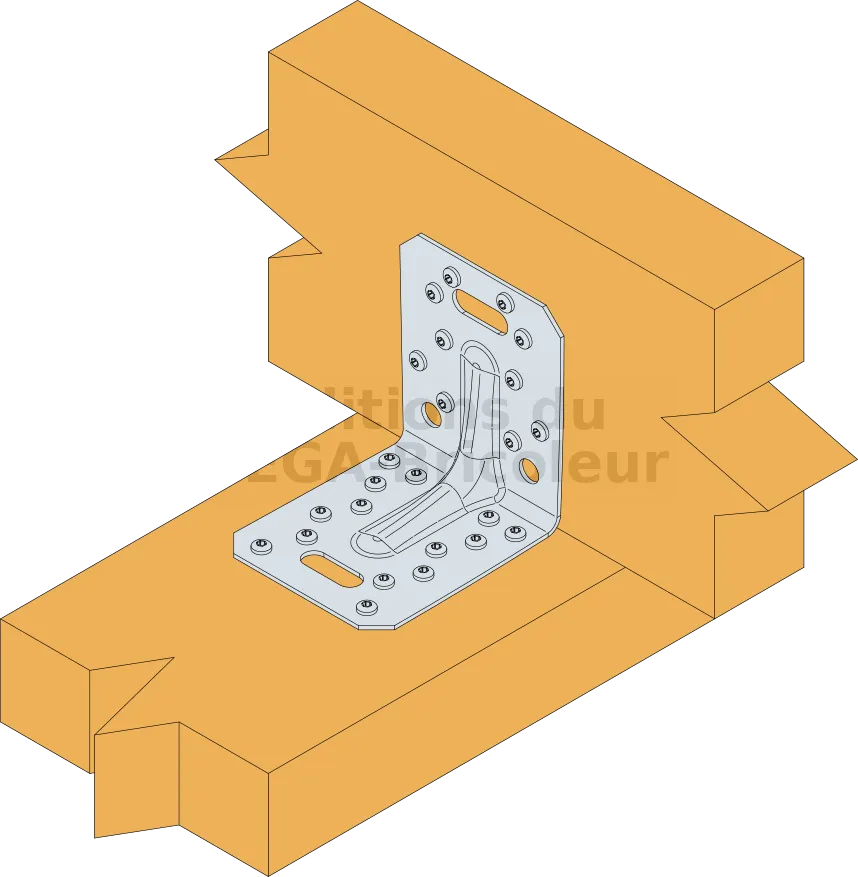

Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Quantité | Quantité | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
ACRL10520 | 14 | 10 | 13.4 | 14.3 | 12.8 | 18.4 |

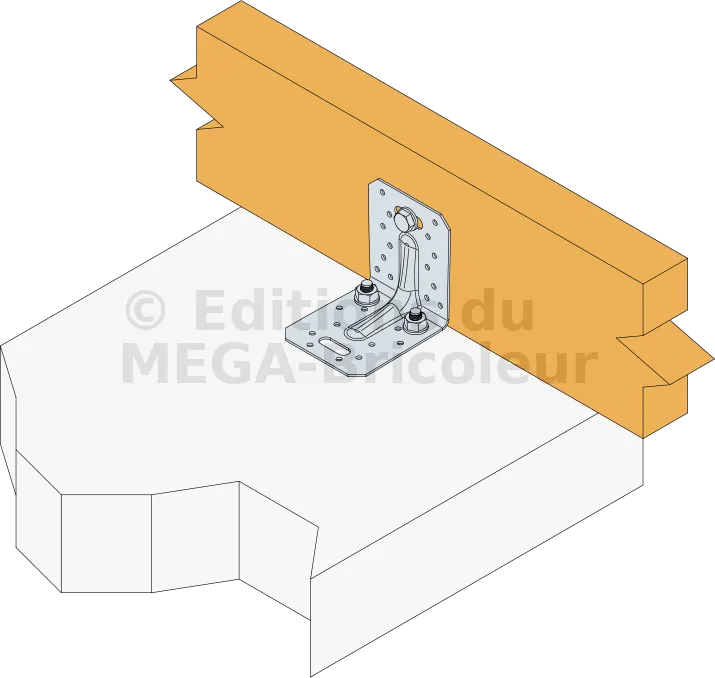

Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||
Quantité | Type | Quantité | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
ACRL10520 | 2 | Ø10 | 10 | CNA* | 24.1 | 28.5 | 10.8 | 14.2 |

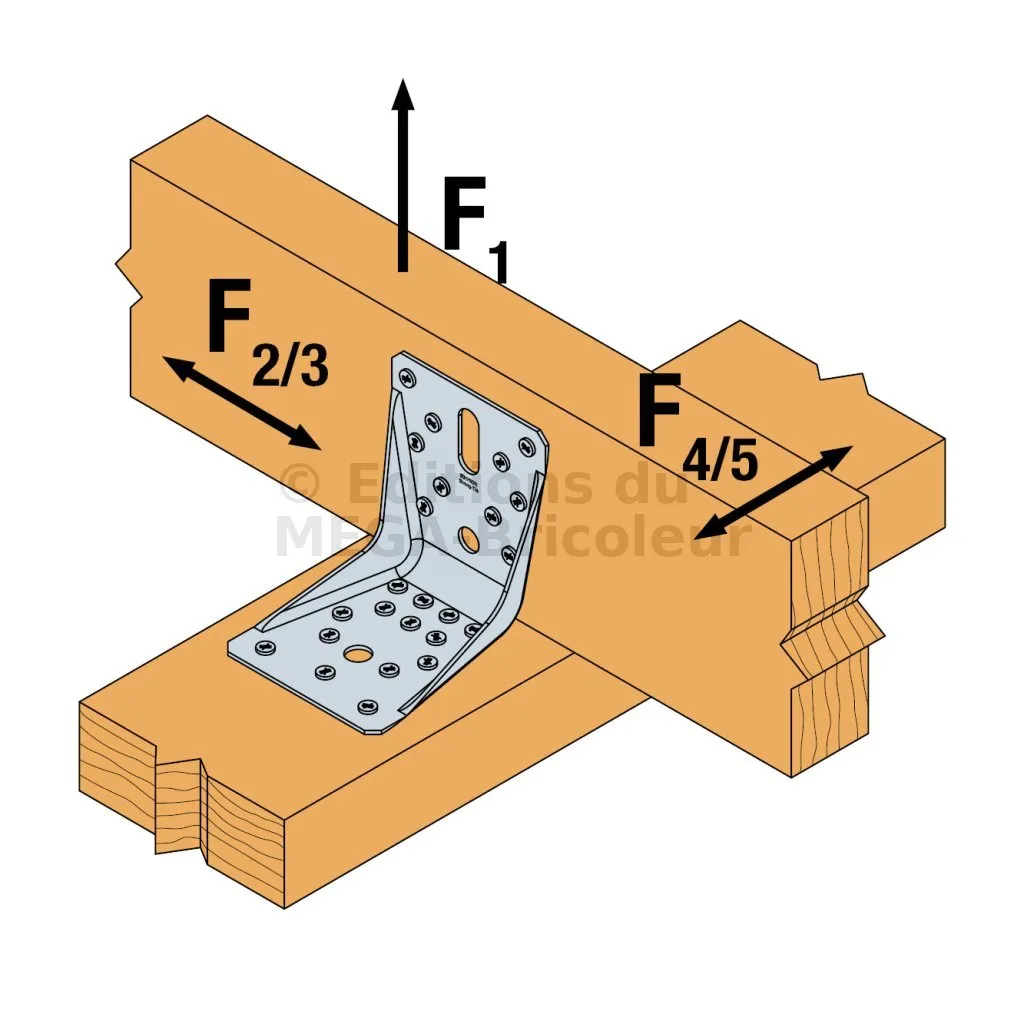

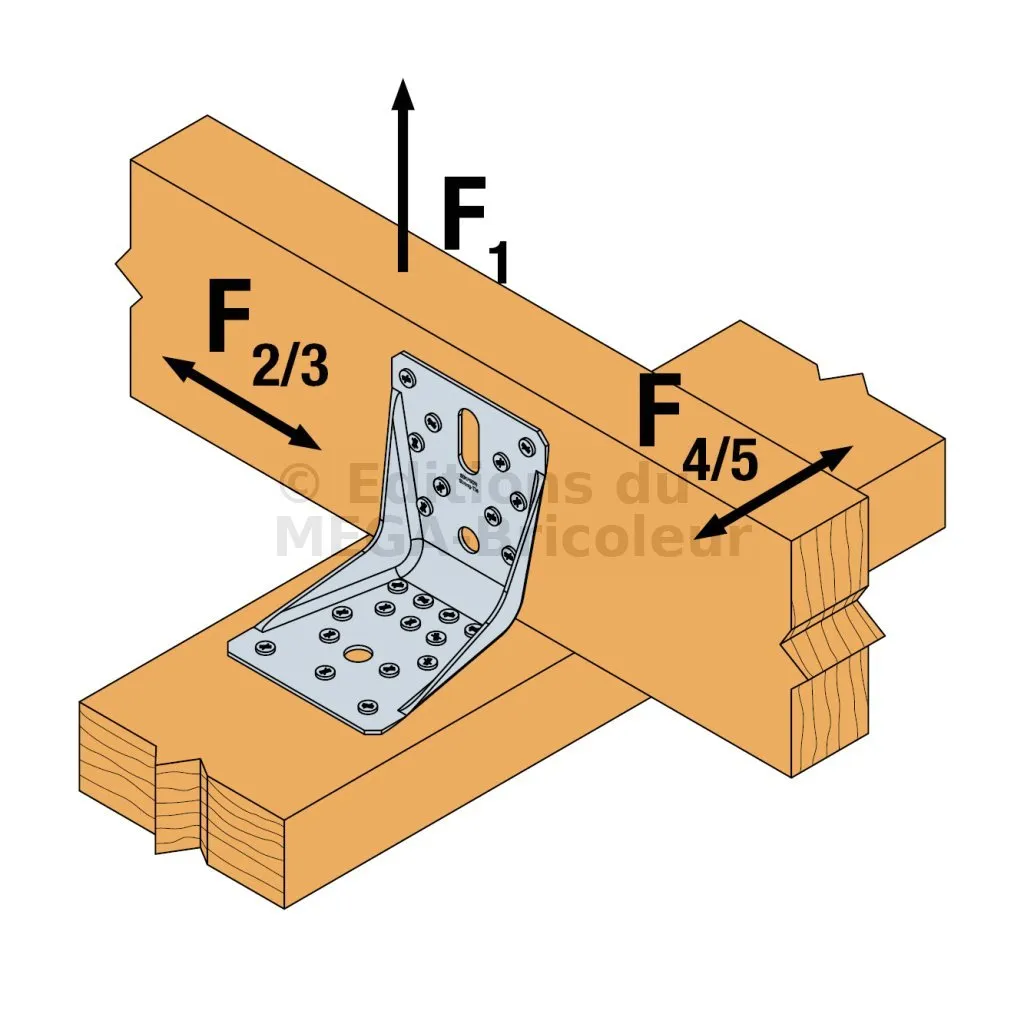

Informations techniques

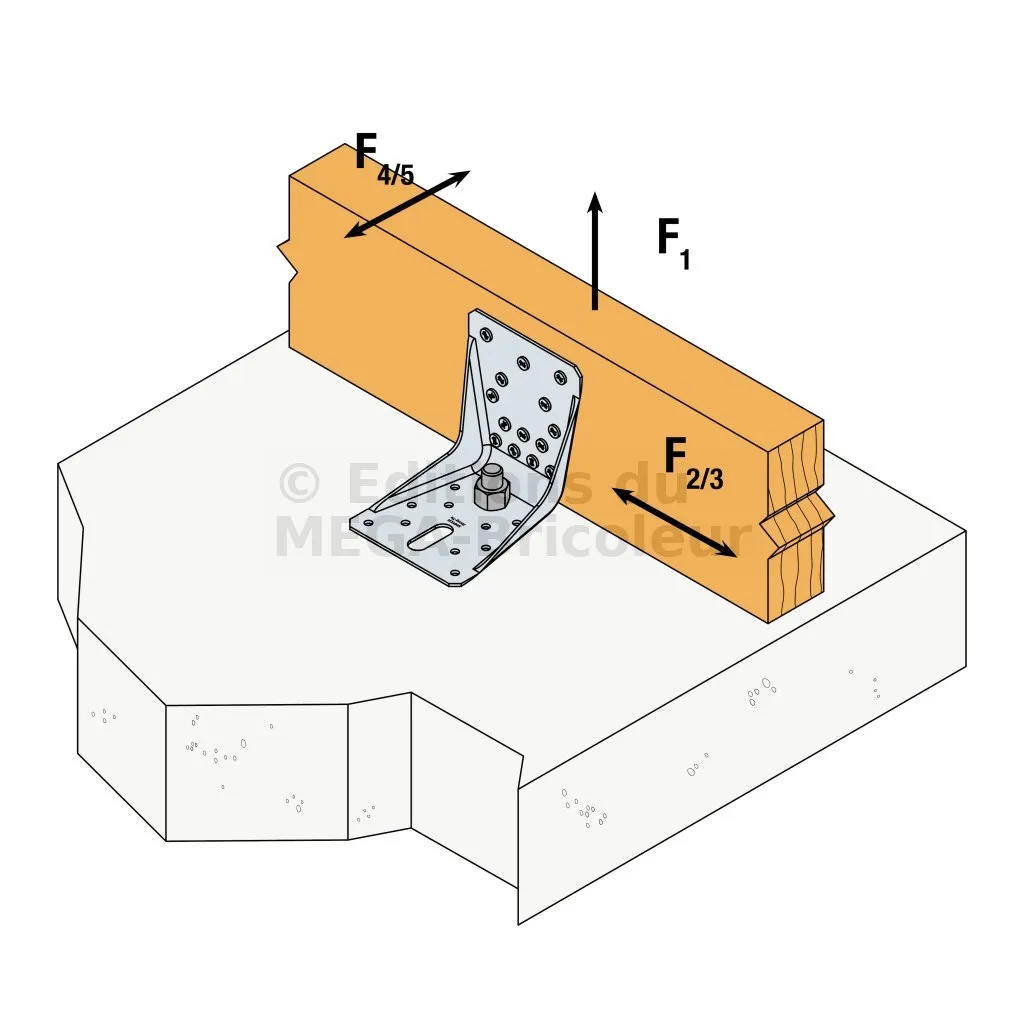

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
– Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
– Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
– La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
– La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
Fixations
Sur bois :
– Pointes annelées CNAØ4.0x35mm ou CNAØ4.0x50mm.
– Vis CSA Ø5.0x35 ou CSA Ø5.0x40.

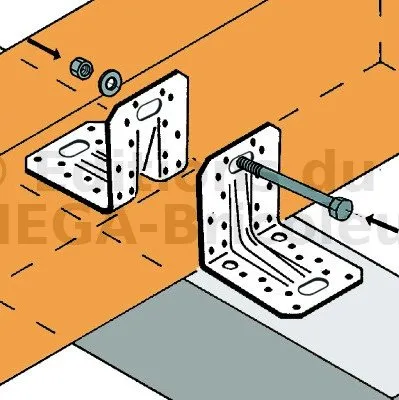

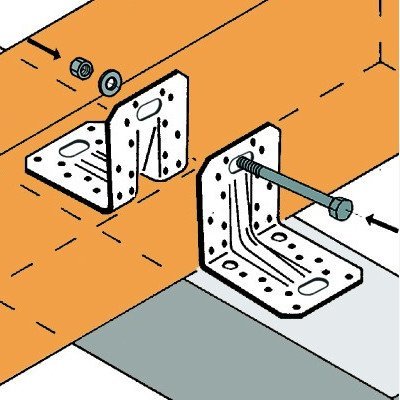

– Boulons.
– Tirefonds.
Sur support rigide :
Béton :
– Goujon d’ancrage : WA M10-78/5.
– Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Maçonnerie creuse :
– Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH M16x130.
Sur acier :
– Boulons diamètre 10 mm.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
